2017 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

31
DODATAK ZA ELEKTRIČNI POGON

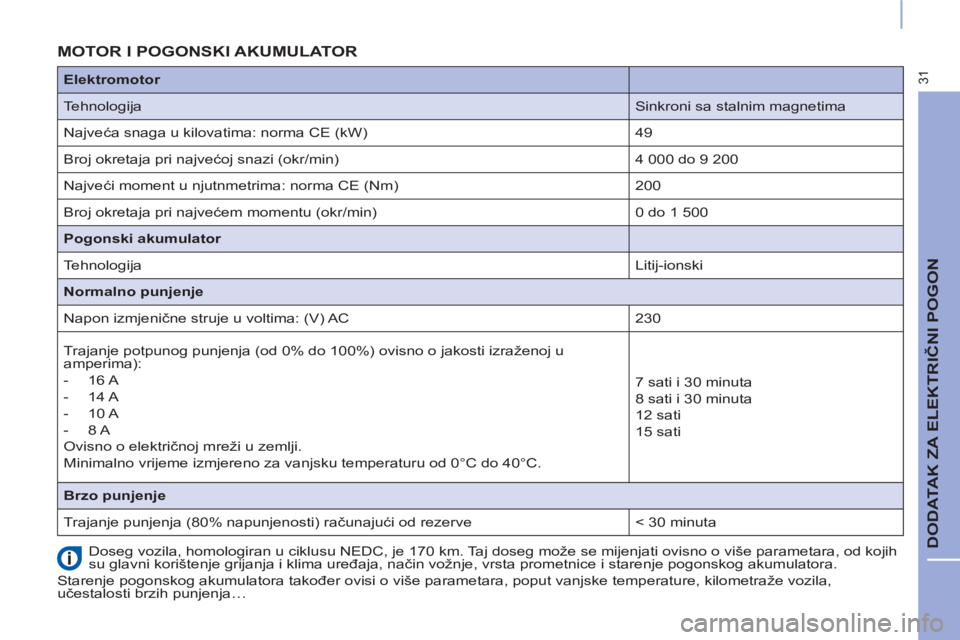

MOTOR I POGONSKI AKUMULATOR

Doseg vozila, homologiran u ciklusu NEDC, je 170 km. Taj doseg može se mijenjati ovisno o više parametara, od kojih
su glavni korištenje grijanja i klima uređaja, način vožnje, vrsta prometnice i starenje pogonskog akumulatora.
Starenje pogonskog akumulatora također ovisi o više parametara, poput vanjske temperature, kilometraže vozila,
učestalosti brzih punjenja…
Elektromotor




Tehnologija
Sinkroni sa stalnim magnetima
Najveća snaga u kilovatima: norma CE (kW)
49
Broj okretaja pri najvećoj snazi (okr/min)
4 000 do 9 200
Najveći moment u njutnmetrima: norma CE (Nm)
200
Broj okretaja pri najvećem momentu (okr/min)
0 do 1 500

Pogonski akumulator




Tehnologija
Litij-ionski

Normalno punjenje

Napon izmjenične struje u voltima: (V) AC
230
Trajanje potpunog punjenja (od 0% do 100%) ovisno o jakosti izraženoj u
amperima ) :


- 16 A

- 14 A

- 10 A

- 8 A
Ovisno o električnoj mreži u zemlji.
Minimalno vrijeme izmjereno za vanjsku temperaturu od 0°C do 40°C.
7 sati i 30 minuta
8 sati i 30 minuta
12 sati
15 sati

Brzo punjenje

Trajanje punjenja (80% napunjenosti) ra
čunajući od rezerve
< 30 minuta

32

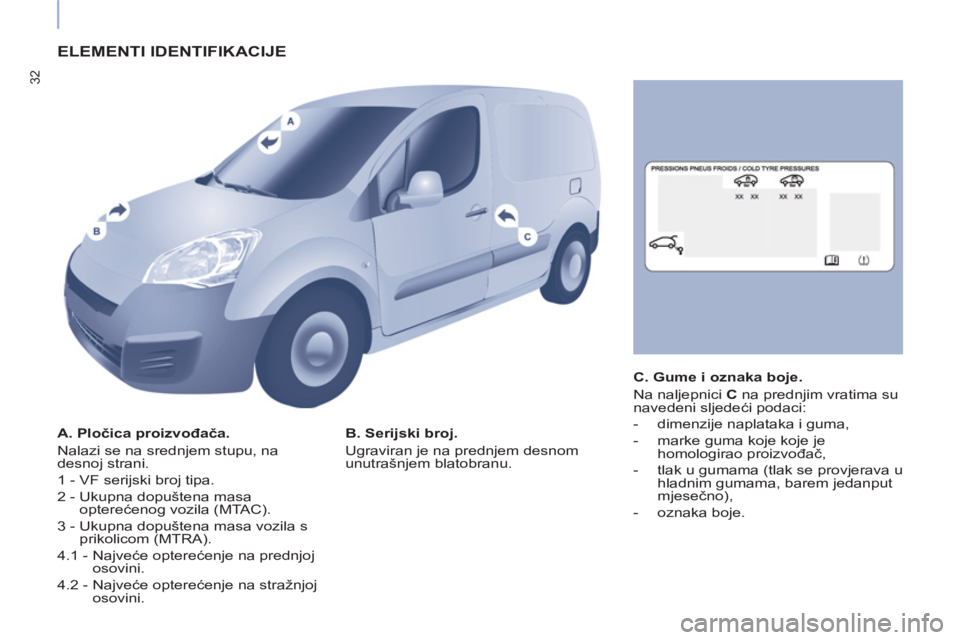

ELEMENTI IDENTIFIKACIJE


A. Pločica proizvođača.
Nalazi se na srednjem stupu, na
desnoj strani.
1 - VF serijski broj tipa.
2 - Ukupna dopuštena masa
opterećenog vozila (MTAC).
3 - Ukupna dopuštena masa vozila s
prikolicom (MTRA).
4.1 - Najveće opterećenje na prednjoj
osovini.
4.2 - Najveće opterećenje na stražnjoj
osovini.
B. Serijski broj.
Ugraviran je na prednjem desnom
unutrašnjem blatobranu.
C. Gume i oznaka boje.
Na naljepnici C
na prednjim vratima su
navedeni sljedeći podaci:


- dimenzije naplataka i guma,

- marke guma koje koje je
homologirao proizvođač,

- tlak u gumama (tlak se provjerava u
hladnim gumama, barem jedanput
mjesečno),

- oznaka boje.

01-15 Tiskano u EU
Croate

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0830
Croate

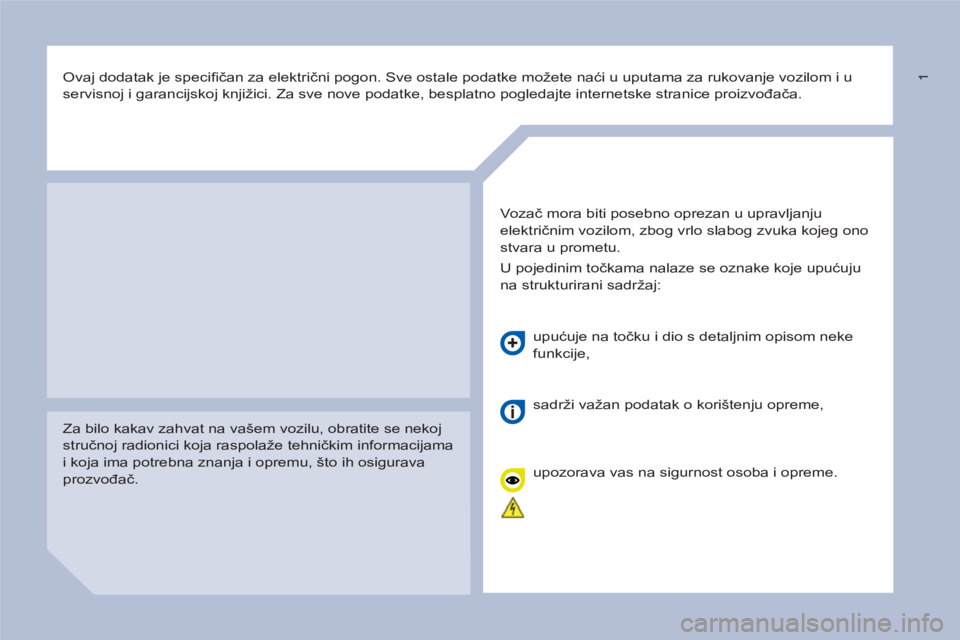

VODIČ ZA KORISNIKE - DODATAK

1

Ovaj dodatak je specifi čan za električni pogon. Sve ostale podatke možete naći u uputama za rukovanje vozilom i u
servisnoj i garancijskoj knjižici. Za sve nove podatke, besplatno pogledajte internetske stranice proizvođača.

Za bilo kakav zahvat na vašem vozilu, obratite se nekoj
stručnoj radionici koja raspolaže tehničkim informacijama
i koja ima potrebna znanja i opremu, što ih osigurava
prozvođač.
Vozač mora biti posebno oprezan u upravljanju
električnim vozilom, zbog vrlo slabog zvuka kojeg ono
stvara u prometu.
U pojedinim točkama nalaze se oznake koje upućuju
na strukturirani sadržaj:
upućuje na točku i dio s detaljnim opisom neke
funkcije,
sadrži važan podatak o korištenju opreme,
upozorava vas na sigurnost osoba i opreme.

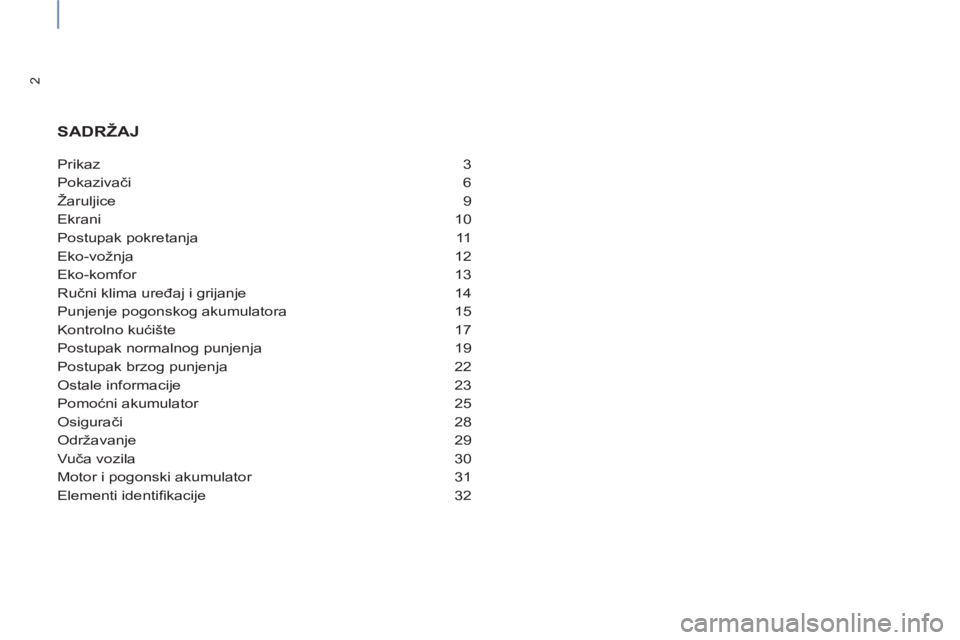

2
Prikaz 3
Pokazivači 6
Žaruljice 9
Ekrani 10
Postupak pokretanja 11
Eko-vožnja 12
Eko-komfor 13
Ručni klima uređaj i grijanje 14
Punjenje pogonskog akumulatora 15
Kontrolno kućište 17
Postupak normalnog punjenja 19
Postupak brzog punjenja 22
Ostale informacije 23
Pomoćni akumulator 25
Osigurači 28
Održavanje 29
Vuča vozila 30
Motor i pogonski akumulator 31
Elementi identifi kacije 32

SADRŽAJ
