2017 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

119
Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015

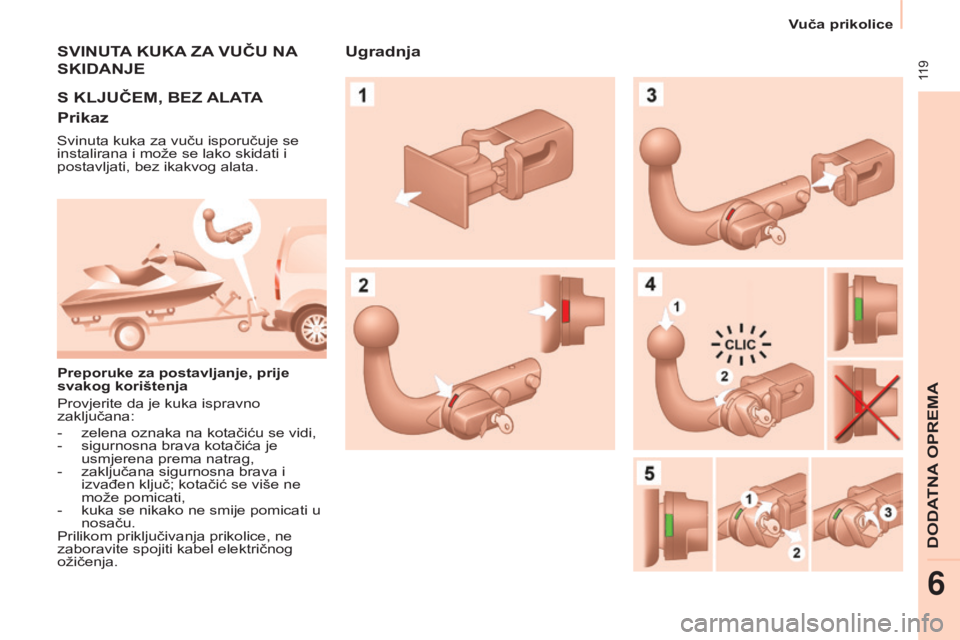

SVINUTA KUKA ZA VUČU NA
SKIDANJE
S

KLJUČEM , BEZ
ALA
TA
Prikaz
svinuta kuka za vuču isporučuje se
instalirana i može se lako skidati i
postavljati, bez ikakvog alata.
Preporuke za postavljanje, prije
svakog korištenja
Provjerite da je kuka ispravno
zaključana:
-

zelena oznaka na kotačiću se vidi,
-


sigurnosna brava kotačića je
usmjerena prema natrag,
-


zaključana sigurnosna brava i

izvađen ključ; kotačić se više ne
može pomicati,
-

kuka se nikako ne smije pomicati u
nosaču.
Prilikom priključivanja prikolice, ne
zaboravite spojiti kabel električnog
ožičenja.
Ugradnja
Vuča prikolice
dodaTna oPreMa
6

120
Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015
Za vrijeme korištenja
n
ikad ne otključavajte mehanizam
ako je na kuku priključena prikolica ili
nosač tereta.
Nakon korištenja
n

a putovanjima bez prikolice ili
nosača tereta, kuka mora biti skinuta,
a čep umetnut u nosač. To je naročito
potrebno ako bi kuka mogla ometati
vidljivost registarske pločice ili rad
svjetala.Skidanje
Održavanje
za ispravan rad kuka i njezin nosač
moraju biti čisti.
Prije pranja vozila mlazom pod visokim
tlakom, kuka se mora skinuti, a čep
mora biti umetnut u nosač.
Vuča prikolice

121
Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015
autoradio, komplet za telefoniranje
bez ruku, zvučnici, C d izmjenjivač,
navigacija, U
s B Box, Video komplet...
n

a tržištu se može naći razna audio
i telematska oprema, ali prilikom
ugradnje opreme iz te skupine
proizvoda potrebno je voditi računa
o posebnostima opreme i njezine
kompatibilnosti sa serijskom opremom
vašeg vozila. Prethodno se raspitajte u
mreži C
i T ro Ë n .
k
ako bi se izbjegla svaka mogućnost
blokiranja papučica:
-
pazite na ispravan položaj i dobro
pričvršćenje tepiha,
-

nikad ne stavljajte više tepiha jedne
na druge.
Najveće opterećenje krovnog
nosača
-
k rovna galerija: 120 kg.
-

Poprečne šipke na krovu: 100
kg.
-

Poprečne šipke na uzdužnim

nosačima: 75
kg. Ugradnja radiokomunikacijskog
uređaja
a

ko u vozilo kao dodatnu opremu
želite ugraditi neki radiokomunikacijski
uređaj s vanjskom antenom, prethodno
se posavjetujte s predstavnikom marke
C i T ro Ë n .
Mreža C i T ro Ë n će vas upoznati
s karakteristikama (frekvencijski
pojas, najveća izlazna snaga, položaj
antene, posebni uvjeti ugradnje)
primopredajnika koji se mogu
ugrađivati u skladu sa s mjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/C e ).
Prednje i stražnje zavjesice, aluminijski
kotači 15/17", obloge za unutrašnje
blatobrane, obruč upravljača obložen
kožom... Tekućina za pranje stakala, sredstva
za unutrašnje i vanjsko čišćenje i
održavanje, rezervne žarulje...
Protuprovalni alarm, graviranje stakala,
komplet prve pomoći, sigurnosni
reflektirajući prsluk, pomoć pri
parkiranju na prednjoj i stražnjoj strani,
sigurnosni trokut, vijci sa zaštitom od
krađe za aluminijske naplatke...
n
avlake za prednja sjedala
prilagođene zračnim jastucima, klupa,
gumeni tepih, tapison, lanci za snijeg,
zavjese, nosač bicikla na poklopcu
prtljažnika...

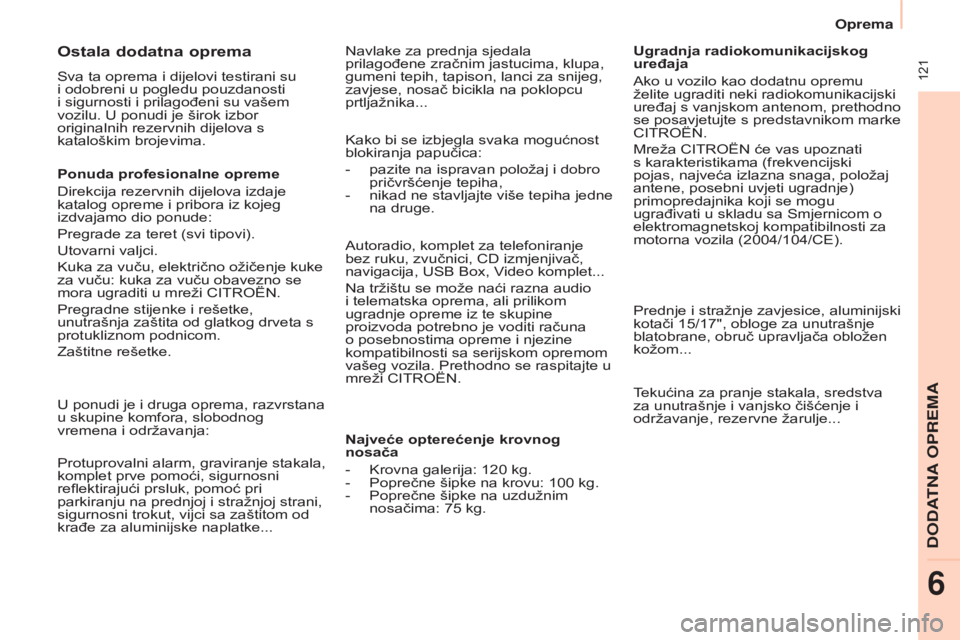

Ostala dodatna oprema
sva ta oprema i dijelovi testirani su
i odobreni u pogledu pouzdanosti
i sigurnosti i prilagođeni su vašem
vozilu. U ponudi je širok izbor
originalnih rezervnih dijelova s
kataloškim brojevima.
Ponuda profesionalne opreme
d

irekcija rezervnih dijelova izdaje
katalog opreme i pribora iz kojeg
izdvajamo dio ponude:
Pregrade za teret (svi tipovi).
Utovarni valjci.
k

uka za vuču, električno ožičenje kuke
za vuču: kuka za vuču obavezno se
mora ugraditi u mreži C
i T ro Ë n .
Pregradne stijenke i rešetke,
unutrašnja zaštita od glatkog drveta s
protukliznom podnicom.
z

aštitne rešetke.
U ponudi je i druga oprema, razvrstana
u skupine komfora, slobodnog
vremena i održavanja:
DODA
6
Oprema

122
Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015Berlingo-2-VU_hr_Chap06_accessoire_ed01-2015

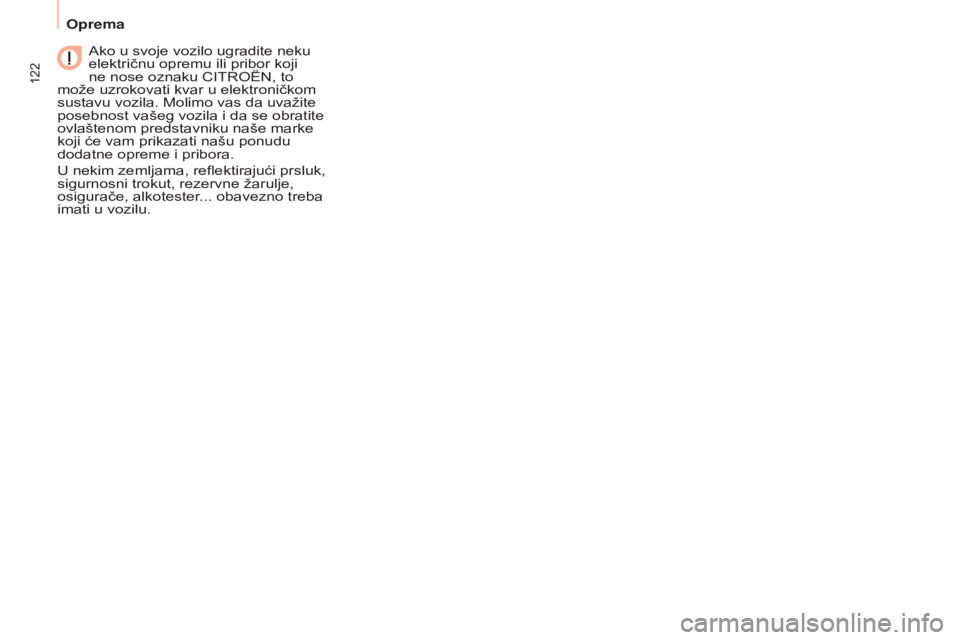

ako u svoje vozilo ugradite neku
električnu opremu ili pribor koji
ne nose oznaku C
i T ro Ë n , to
može uzrokovati kvar u elektroničkom
sustavu vozila. Molimo vas da uvažite
posebnost vašeg vozila i da se obratite
ovlaštenom predstavniku naše marke
koji će vam prikazati našu ponudu
dodatne opreme i pribora.
U nekim zemljama, reflektirajući prsluk,
sigurnosni trokut, rezervne žarulje,
osigurače, alkotester... obavezno treba
imati u vozilu.
Oprema

123
Berlingo-2-VU_hr_Chap07_Verification_ed01-2015

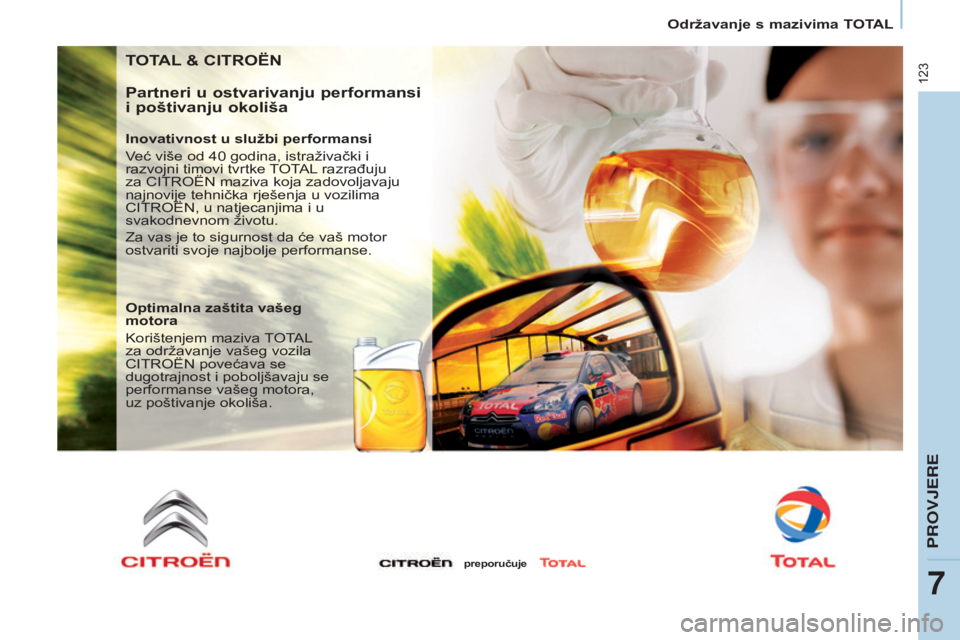

TOTAL & CITROËN
Partneri u ostvarivanju performansi
i poštivanju okoliša
Inovativnost u službi performansi
Već više od 40 godina, istraživački i
razvojni timovi tvrtke T
o

T
a
L razrađuju
za C
i T ro Ë n maziva koja zadovoljavaju
najnovije tehnička rješenja u vozilima
C
i T ro Ë n , u natjecanjima i u
svakodnevnom životu.
z

a vas je to sigurnost da će vaš motor
ostvariti svoje najbolje performanse.
Optimalna zaštita vašeg
motora
k

orištenjem maziva T
o
T
a
L
za održavanje vašeg vozila
C
i T ro Ë n povećava se
dugotrajnost i poboljšavaju se
performanse vašeg motora,
uz poštivanje okoliša.
preporučuje
održavanje s mazivima ToTaL
PROVJERE
7

124
Berlingo-2-VU_hr_Chap07_Verification_ed01-2015
OTVARANJE POKLOPCA
MOT
ORA
Potporna

šipka poklopca motora
Uglavnite potpornu šipku u njezino
ležište, označeno naljepnicom na limu
na lijevoj strani vozila, tako da drži
poklopac motora u otvorenom položaju.
Prije zatvaranja poklopca motora,
postavite potpornu šipku u njezinu
kopču, bez naprezanja.
Izvana
Malo podignite poklopac motora, tako
da možete zavući položenu ruku,
s dlanom prema dolje, radi lakšeg
primanja ručice za otvaranje.
Gurnite ručicu ulijevo. Podignite
poklopac motora.Iznutra
Povucite prema sebi ručicu ispod
armaturne ploče. Poklopac motora
tada je otključan.
Zatvaranje
Poklopac spuštajte i pri kraju ga pustite
da slobodno padne. Provjerite da je
dobro uglavljen.
i

zbjegavajte otvarati poklopac motora
na jakom vjetru.
Otvaranje poklopca motora

125
Berlingo-2-VU_hr_Chap07_Verification_ed01-2015Berlingo-2-VU_hr_Chap07_Verification_ed01-2015
BENZINSKI MOTOR
1. spremnik tekućine za prednja
stakla.
2.
k ućište osigurača.
3.
s premnik rashladne tekućine
motora.
s

pojevi akumulatora :
+

Pozitivna metalna točka.
-

n egativna metalna točka (masa).
Budite oprezni pri bilo kakvom zahvatu u prostoru motora.
4. s premnik tekućine za kočnice i
spojku.
5.

Pročistač zraka.
6.


Šipka za ručno mjerenje razine
motornog ulja.7.

o tvor za ulijevanje motornog ulja.
8. s premnik tekućine servo
upravljača.
PROVJERE
7
Prostor motora

126
Berlingo-2-VU_hr_Chap07_Verification_ed01-2015Berlingo-2-VU_hr_Chap07_Verification_ed01-2015

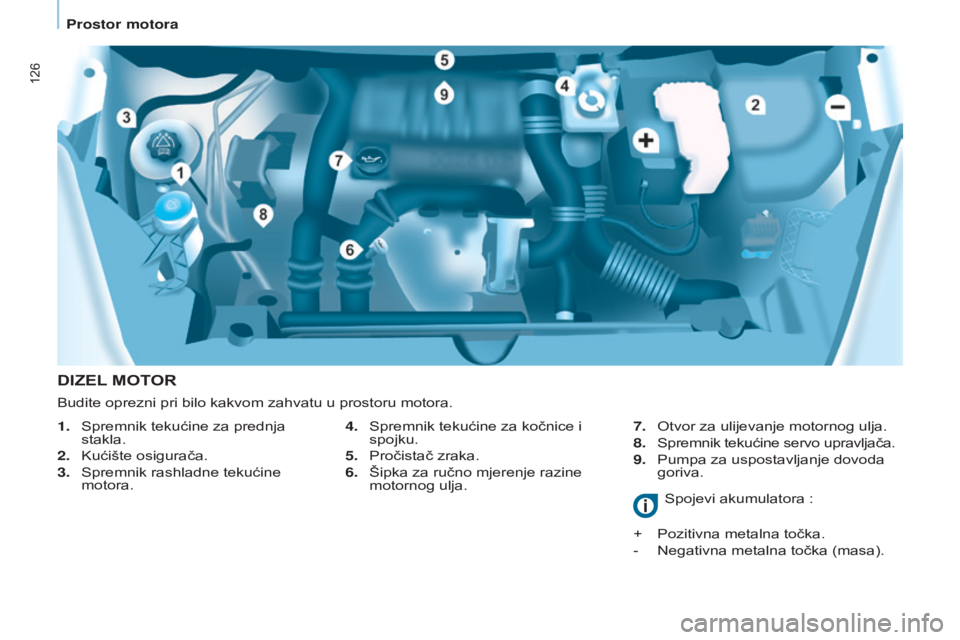

DIZEL MOTOR
4. spremnik tekućine za kočnice i
spojku.
5.

Pročistač zraka.
6.


Šipka za ručno mjerenje razine
motornog ulja. 7.

o tvor za ulijevanje motornog ulja.
8. s premnik tekućine servo upravljača.
9.

Pumpa za uspostavljanje dovoda
goriva.
1.

s
premnik tekućine za prednja
stakla.
2.
k
ućište osigurača.
3.
s
premnik rashladne tekućine
motora.
s

pojevi akumulatora :
+

Pozitivna metalna točka.
-

n egativna metalna točka (masa).
Budite oprezni pri bilo kakvom zahvatu u prostoru motora.
Prostor motora
