79
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015
OPREMA U PREDNJEM DIJELU
1.

Donji pretinac za rukavice
Može biti s poklopcem ili bez poklopca.
Gornji pretinac za sitnice
nalazi se na armaturnoj ploči, iza
obruča upravljača.
Urez na poklopcu olakšava njegovo
otvaranje. Pridržavajte ga dok se ne
zaustavi.
Pri zatvaranju, pridržavajte ga i
na kraju lagano pritisnite sredinu
poklopca.
Pazite da ne prolije
te neku tekućinu
koja bi na električnim instalacijama
mogla izazvati kratki spoj i time možda
i požar.
3. Bočni pretinac
4. Kukica za vrećicu
Vješajte samo meke i ne preteške
vrećice.
2. Pretinac i držač boce (1,5 l)
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

80
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

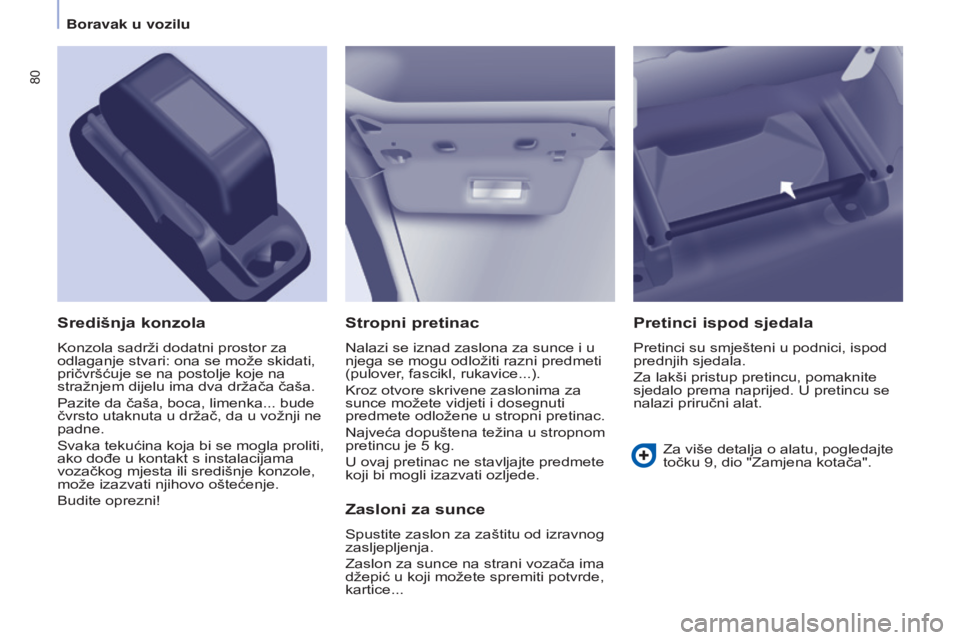

Stropni pretinac
nalazi se iznad zaslona za sunce i u
njega se mogu odložiti razni predmeti
(pulover
, fascikl, rukavice...).
k

roz otvore skrivene zaslonima za
sunce možete vidjeti i dosegnuti
predmete odložene u stropni pretinac.
n

ajveća dopuštena težina u stropnom
pretincu je 5
kg.
U ovaj pretinac ne stavljajte predmete
koji bi mogli izazvati ozljede.
Središnja konzola
konzola sadrži dodatni prostor za
odlaganje stvari: ona se može skidati,
pričvršćuje se na postolje koje na
stražnjem dijelu ima dva držača čaša.
Pazite da čaša, boca, limenka... bude
čvrsto utaknuta u držač, da u vožnji ne
padne.
s

vaka tekućina koja bi se mogla proliti,
ako dođe u kontakt s instalacijama
vozačkog mjesta ili središnje konzole,
može izazvati njihovo oštećenje.
Budite oprezni!
Zasloni za sunce
spustite zaslon za zaštitu od izravnog
zasljepljenja.
z

aslon za sunce na strani vozača ima
džepić u koji možete spremiti potvrde,
kartice...
Pretinci ispod sjedala
Pretinci su smješteni u podnici, ispod
prednjih sjedala.
z

a lakši pristup pretincu, pomaknite
sjedalo prema naprijed. U pretincu se
nalazi priručni alat.
z

a više detalja o alatu, pogledajte
točku 9, dio "
z amjena kotača".
Boravak u vozilu

81
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

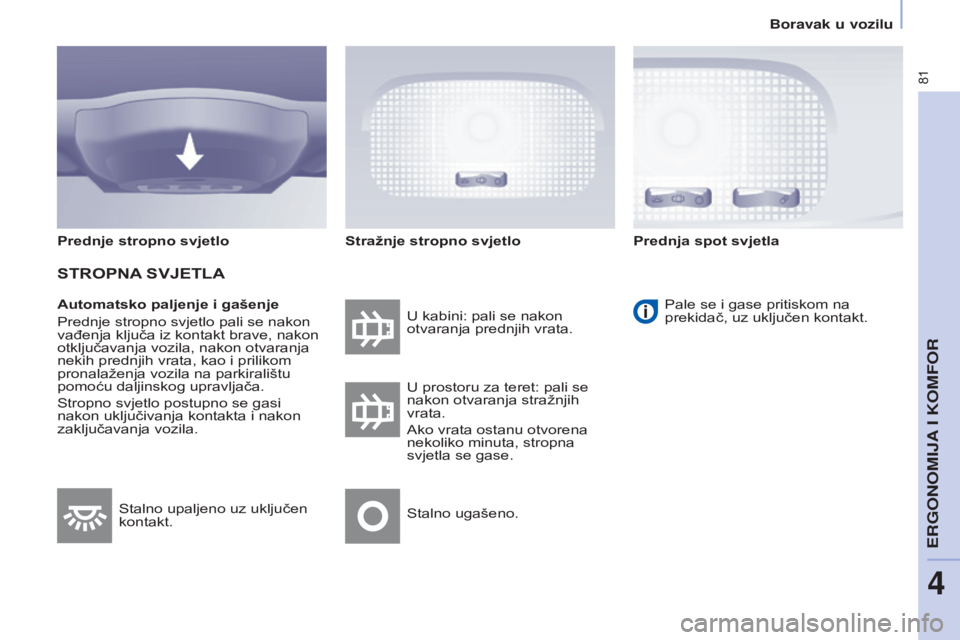

Automatsko paljenje i gašenje
Prednje stropno svjetlo pali se nakon
vađenja ključa iz kontakt brave, nakon
otključavanja vozila, nakon otvaranja
nekih prednjih vrata, kao i prilikom
pronalaženja vozila na parkiralištu
pomoću daljinskog upravljača.
s
tropno svjetlo postupno se gasi
nakon uključivanja kontakta i nakon
zaključavanja vozila. U kabini: pali se nakon
otvaranja prednjih vrata.
Pale se i gase pritiskom na
prekidač, uz uključen kontakt.
U prostoru za teret: pali se
nakon otvaranja stražnjih
vrata.
a

ko vrata ostanu otvorena
nekoliko minuta, stropna
svjetla se gase.
s

talno ugašeno.
s
talno upaljeno uz uključen
kontakt.
Prednje stropno svjetlo
STROPNA
SVJETLA
Stražnje stropno svjetlo Prednja spot svjetla
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

82
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

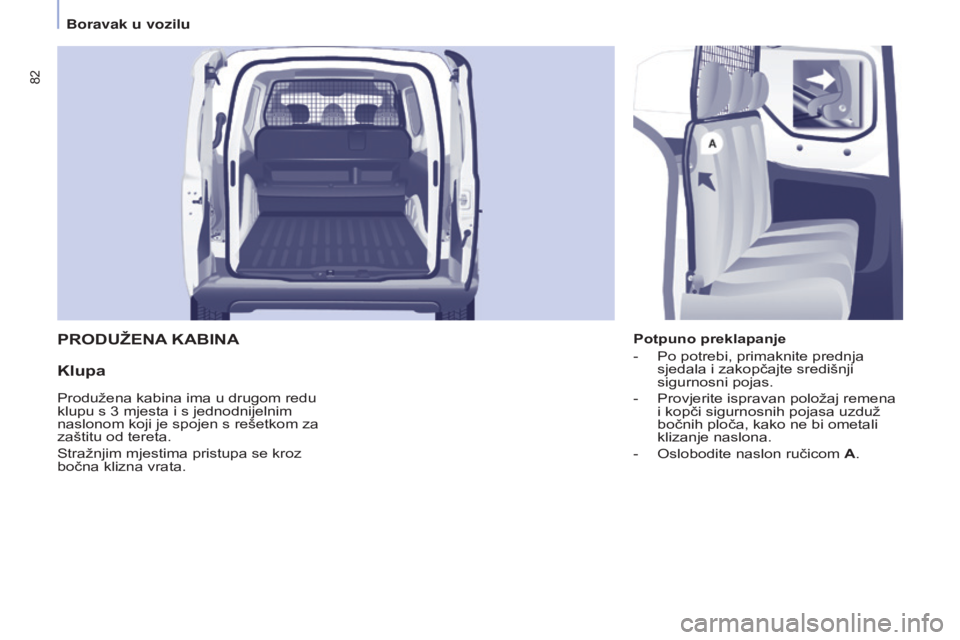

PRODUžENA KABINA
Klupa
Potpuno preklapanje
-

Po potrebi, primaknite prednja
sjedala i zakopčajte središnji
sigurnosni pojas.
-


Provjerite ispravan položaj remena
i kopči sigurnosnih pojasa uzduž
bočnih ploča, kako ne bi ometali
klizanje naslona.
-

o slobodite naslon ručicom A.
Produžena kabina ima u drugom redu
klupu s 3

mjesta i s jednodnijelnim
naslonom koji je spojen s rešetkom za
zaštitu od tereta.
s

tražnjim mjestima pristupa se kroz
bočna klizna vrata.
Boravak u vozilu

83
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

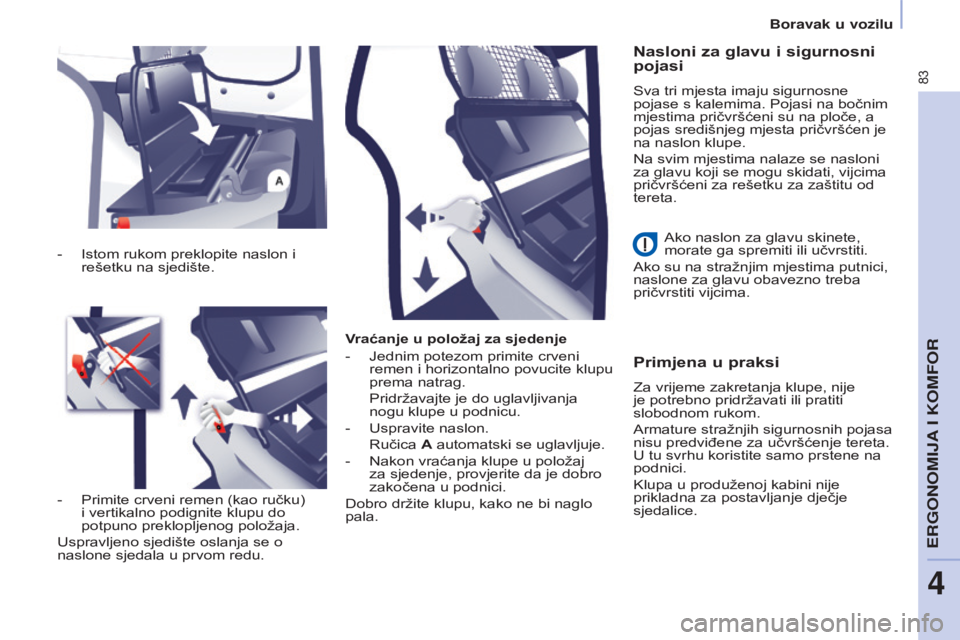

Vraćanje u položaj za sjedenje
-
Jednim potezom primite crveni
remen i horizontalno povucite klupu
prema natrag.
Pridržavajte je do uglavljivanja
nogu klupe u podnicu.
-


Uspravite naslon.


r učica A automatski se uglavljuje.
-
n akon vraćanja klupe u položaj
za sjedenje, provjerite da je dobro
zakočena u podnici.
d

obro držite klupu, kako ne bi naglo
pala.
Primjena u praksi
za vrijeme zakretanja klupe, nije
je potrebno pridržavati ili pratiti
slobodnom rukom.
a

rmature stražnjih sigurnosnih pojasa
nisu predviđene za učvršćenje tereta.
U tu svrhu koristite samo prstene na
podnici.
k

lupa u produženoj kabini nije
prikladna za postavljanje dječje
sjedalice.
-
i
stom rukom preklopite naslon i
rešetku na sjedište.
-

Primite crveni remen (kao ručku)
i vertikalno podignite klupu do
potpuno preklopljenog položaja.
Uspravljeno sjedište oslanja se o
naslone sjedala u prvom redu.
Nasloni za glavu i sigurnosni
pojasi
sva tri mjesta imaju sigurnosne
pojase s kalemima. Pojasi na bočnim
mjestima pričvršćeni su na ploče, a
pojas središnjeg mjesta pričvršćen je
na naslon klupe.
n

a svim mjestima nalaze se nasloni
za glavu koji se mogu skidati, vijcima
pričvršćeni za rešetku za zaštitu od
tereta.
a

ko naslon za glavu skinete,
morate ga spremiti ili učvrstiti.
a

ko su na stražnjim mjestima putnici,
naslone za glavu obavezno treba
pričvrstiti vijcima.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

84
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

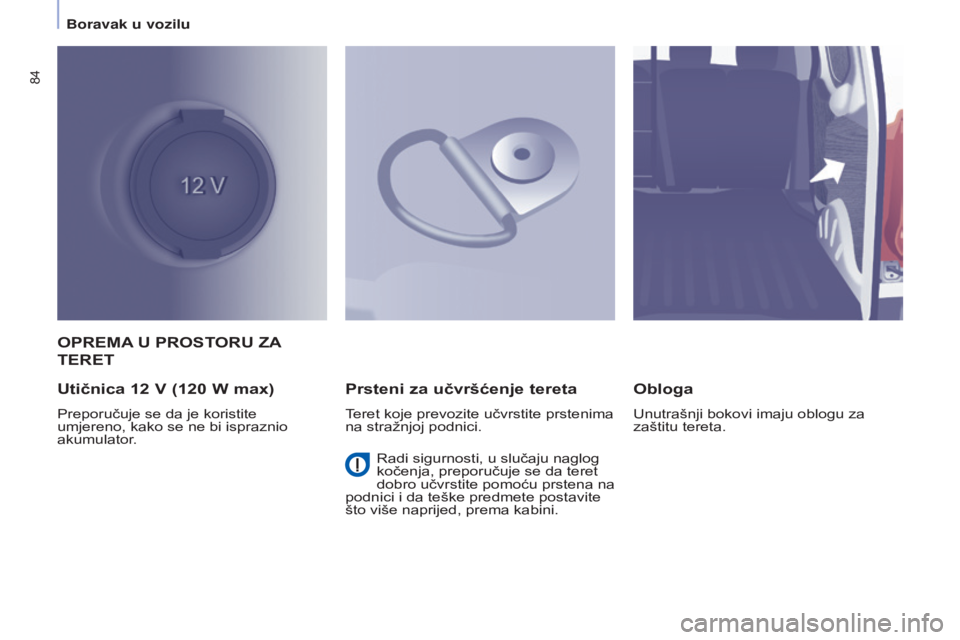

OPREMA U PROSTORU ZA
TERET
Utičnica

12
V
(120
W
max)
Preporučuje se da je koristite
umjereno, kako se ne bi ispraznio
akumulator.
Prsteni za učvršćenje tereta
Teret koje prevozite učvrstite prstenima
na stražnjoj podnici.
Obloga
Unutrašnji bokovi imaju oblogu za
zaštitu tereta.
r

adi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teret
dobro učvrstite pomoću prstena na
podnici i da teške predmete postavite
što više naprijed, prema kabini.
Boravak u vozilu

85
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

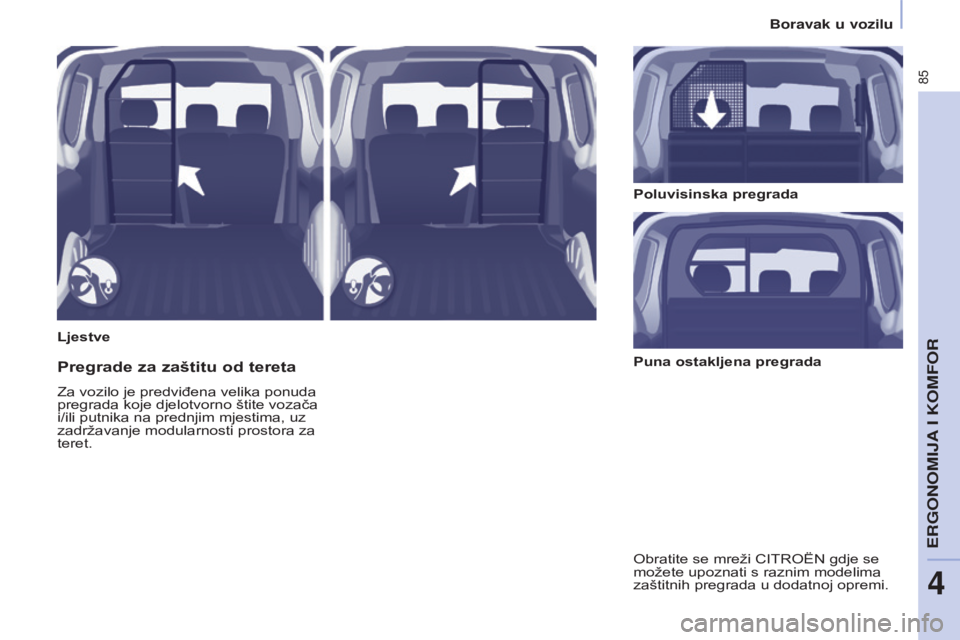

LjestvePoluvisinska pregrada
Pregrade za zaštitu od tereta
za vozilo je predviđena velika ponuda
pregrada koje djelotvorno štite vozača
i/ili putnika na prednjim mjestima, uz
zadržavanje modularnosti prostora za
teret.
o

bratite se mreži C i T ro Ë n gdje se
možete upoznati s raznim modelima
zaštitnih pregrada u dodatnoj opremi. Puna ostakljena pregrada
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

86
Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_hr_Chap04_Ergonomie_ed01-2015

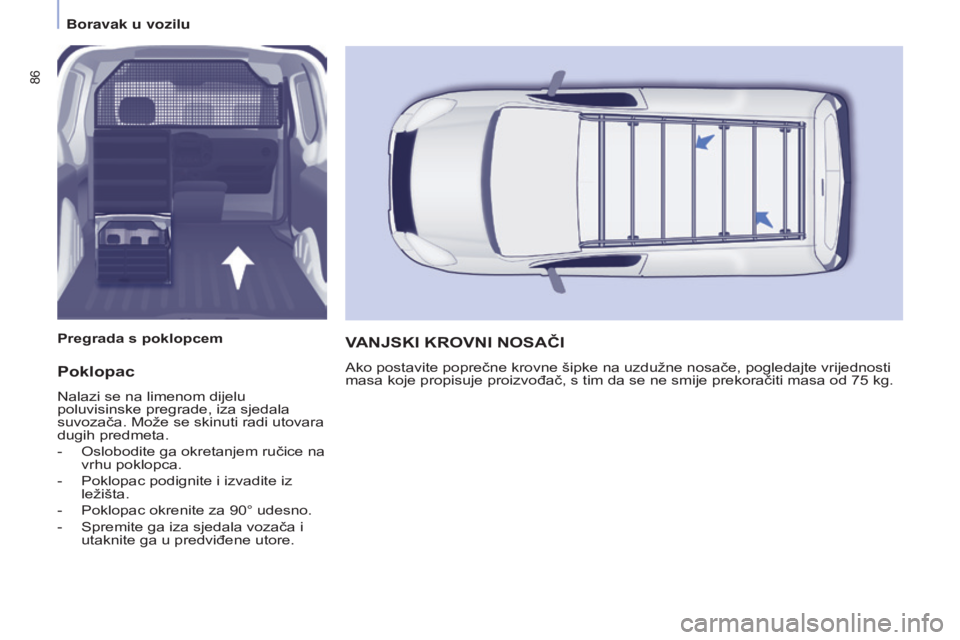

Poklopac
nalazi se na limenom dijelu
poluvisinske pregrade, iza sjedala
suvozača. Može se skinuti radi utovara
dugih predmeta.
-
o slobodite ga okretanjem ručice na
vrhu poklopca.
-

Poklopac podignite i izvadite iz
ležišta.
-


Poklopac okrenite za 90° udesno.
-

s premite ga iza sjedala vozača i
utaknite ga u predviđene utore.
VANJSKI KROVNI NOSAČI
ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
masa koje propisuje proizvođač, s tim da se ne smije prekoračit i masa od 75 kg.
Pregrada s poklopcem
