2017 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

7
VOZAČKO MJESTO


Pogonski akumulator - Pokazivač napunjenosti

Napunjenost pogonskog akumulatora
stalno se prikazuje nakon pokretanja
vozila.
Upozorenja za nisku razinu energije
Postoje dvije uzastopne razine
upozorenja za slabu napunjenost
akumulatora:
Uz ugašen motor i prekinut
kontakt, pokazivač se uključuje
nakon otvaranja vrata vozača.
1. razina: Rezerva

Ova žaruljica se pali kad
napunjenost pogonskog
akumulatora postane
niska. Uz paljenje žaruljice
oglašava se i zvučni signal.

2. razina: Kritična

Uz žaruljicu rezerve pali
se i ova žaruljica na ploči
s instrumentima kad
napunjenost pogonskog
akumulatora postane
kritična. Uz paljenje te
žaruljice oglašava se
ujednačen zvučni signal.
Pogledajte preostali doseg
prikazan na ekranu na ploči s
instrumentima.
Što prije priključite vozilo na punjenje.
Priključite vozilo na punjenje.
Preostali doseg više se ne
izračunava. Snaga pogonskog
sklopa postupno se smanjuje.
Grijanje i klima uređaj se isključuju
(čak i ako kazaljka koja prikazuje
njihovu potrošnju nije u položaju ECO
).
Od tog statusa napunjenosti
akumulatora, snaga grijanja
ili klima uređaja postupno se
smanjuje.
Za više podataka, pogledajte
stranice 8, 13-14.

8

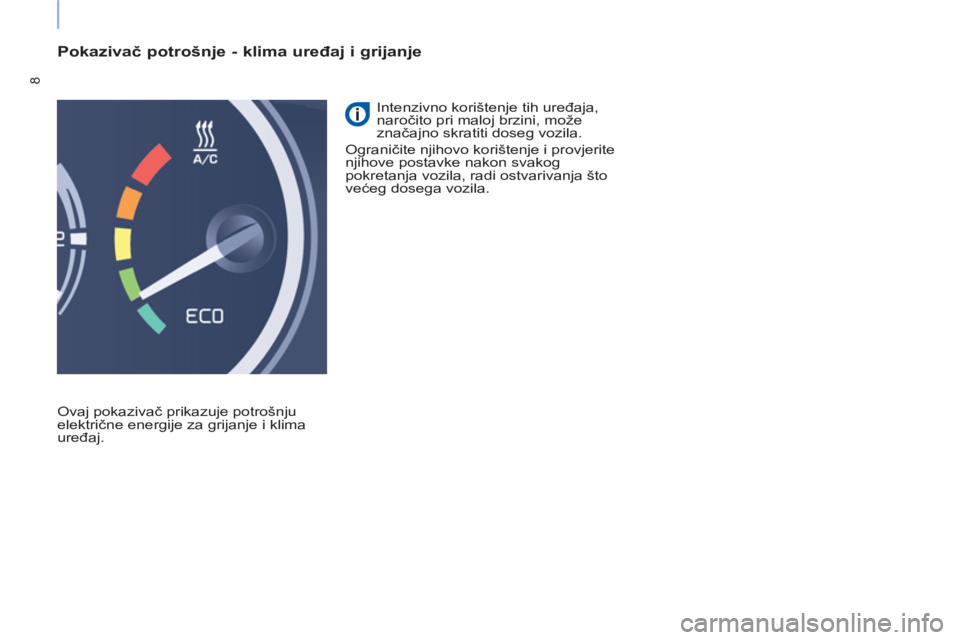

Pokazivač potrošnje - klima uređaj i grijanje

Ovaj pokazivač prikazuje potrošnju
električne energije za grijanje i klima
uređaj. Intenzivno korištenje tih uređaja,
naročito pri maloj brzini, može
značajno skratiti doseg vozila.
Ograničite njihovo korištenje i provjerite
njihove postavke nakon svakog
pokretanja vozila, radi ostvarivanja što
većeg dosega vozila.

9
VOZAČKO MJESTO

ŽARULJICE


Žaruljica

Status

Uzrok

Rješenja / napomene


Ready
(spreman) Upaljena, uz
zvučni signal
u trenutku
paljenja. Vozilo je spremno za vožnju. Vrijeme do paljenja žaruljice
odgovara trajanju uspostavljanja
napona u vozilu.
Možete pritisnuti papučicu gasa i
koristiti klima uređaj ili grijanje.

Rezerva
Upaljena, uz
zvučni signal. Niska razina napunjenosti
pogonskog akumulatora. Provjerite preostali doseg.
Što prije priključite vozilo na
punjenje.

Zaštita
pogonskog
akumulatora
Upaljena, uz
jednolik zvučni
signal. Kritična razina napunjenosti
pogonskog akumulatora. U tom slučaju, snaga motora
postupno se smanjuje.
Obavezno priključite vozilo na
punjenje.
Upaljena. Najveća snaga motora nije
raspoloživa. Ako se žaruljica ne ugasi,
obratite se mreži ili nekoj stručnoj
radionici.

Punjenje
pogonskog
akumulatora
Upaljena. U tijeku je punjenje pogonskog
akumulatora. Nakon završetka punjenja,
žaruljica se gasi.
Bljeskanje. Motor se ne može pokrenuti,
jer je kabel za punjenje ostao
priključen na utič
nicu vozila. Provjerite priključenost kabela za
punjenje.
Odspojite kabel za punjenje.


Samodijagnostika
glavnog
električnog kruga
Upaljena. Neispravnost otkrivena u
glavnom električnom krugu. Što prije dajte provjeriti u mreži ili
u nekoj stručnoj radionici.

Kvar u
pogonskom
sklopu
Upaljena.

Obavezno zaustavite vozilo.
Što prije dajte provjeriti u mreži ili
u nekoj stručnoj radionici.

10

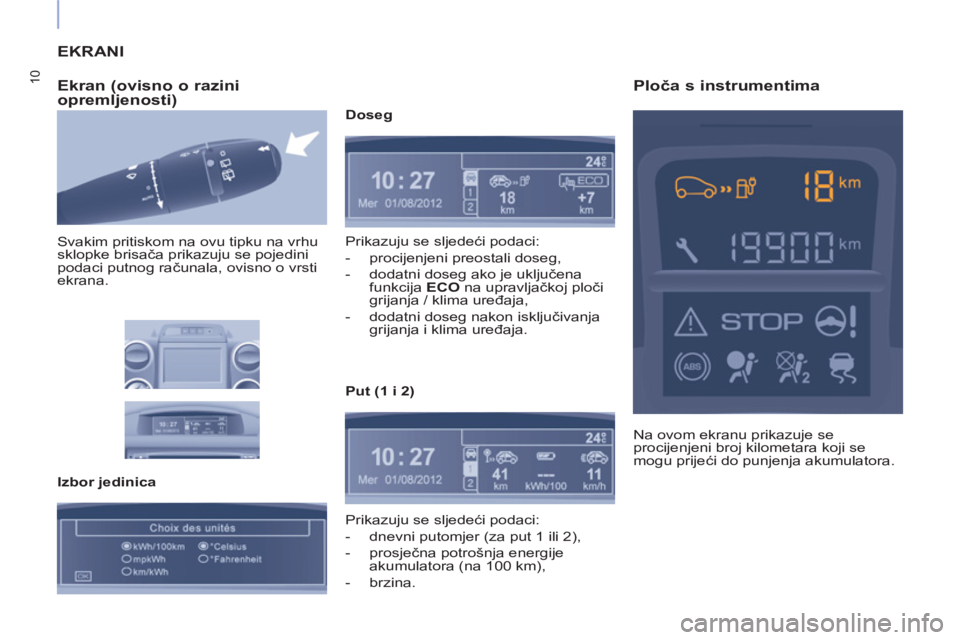

EKRANI

Ekran (ovisno o razini
opremljenosti)
Svakim pritiskom na ovu tipku na vrhu
sklopke brisača prikazuju se pojedini
podaci putnog računala, ovisno o vrsti
ekrana.

Izbor jedinica
Doseg
Prikazuju se sljedeći podaci:


- procijenjeni preostali doseg,

- dodatni doseg ako je uključena
funkcija ECO
na upravljačkoj ploči
grijanja / klima uređaja,

- dodatni doseg nakon isključivanja
grijanja i klima uređaja.

Prikazuju se sljedeći podaci:


- dnevni putomjer (za put 1 ili 2),

- prosječna potrošnja energije
akumulatora (na 100 km),

- brzina.


Put (1 i 2)
Na ovom ekranu prikazuje se
procijenjeni broj kilometara koji se
mogu prijeći do punjenja akumulatora.


Ploča s instrumentima

11
VOZAČKO MJESTO


Pokretanje vozila



- Za pokretanje vozila,
sklopka mjenjača mora
biti u položaju P
,

- pritisnite papučicu
kočnice,

- okrenite kontakt ključ.


POSTUPAK POKRETANJA

Ova žaruljica se pali kad je
vozilo spremno za vožnju.


- Pritisnite papučicu
kočnice,

- uključite položaj R
ili D
,

- otpustite papučicu kočnice
i ubrzajte. Izabrani položaj prikazuje se na ekranu
na ploči s instrumentima, uz podatak o
trenutnoj potrošnji energije.


Sklopka mjenjača


Ako sklopka mjenjača nije u položaju P

i/ili ako papučica kočnice nije pritisnuta,
vozilo se ne može pokrenuti. Ponovite
postupak pokretanja vozila.
Uključivanjem položaja D
ili R
određuje
se smjer kretanja. Preporučuje se da
vozilo miruje prilikom promjene smjera
kretanja.



P
(Parking). Parkiranje.
Postavite sklopku u položaj P
,
oglašava se zvučni signal.

N
(Neutral). Neutralan
položaj. Postavite sklopku u
položaj N
, oglašava se zvučni
signal.
U vožnji nemojte uključivati taj položaj,
čak ni kratkotrajno.

Tada nema pogona kotača. Uključite
položaj D
za povratak u vožnju
naprijed.


D
(Drive). Vožnja naprijed.
Postavite sklopku u položaj D
,
oglašava se zvučni signal.

Preporučuje se da papučica
kočnice ostane pritisnuta za
uključivanje položaja R
ili D
.


R
(Rear). Vožnja natrag.
Postavite sklopku u položaj R
,
oglašava se zvučni signal.

Položaj za vožnju natrag smije se
uključiti samo ako vozilo miruje.
Prilikom prelaska iz položaja R
u
položaj P
, N
se kratkotrajno prikazuje
na ploči s instrumentima.

Prilikom promjene položaja
sklopke mjenjača oglašava se
zvučni signal.
Zvučni signal se ne oglašava ako
korisnik isključi funkciju "Pomoći pri
parkiranju straga".

Vozač mora biti vrlo oprezan kad
vozi električno vozilo, jer ono radi
vrlo tiho, tako da drugi sudionici u
prometu ne mogu čuti da nailazite.


Ready


Zaustavljanje vozila
Prije izlaska iz vozila svakako se
preporučuje pritezanje ručne kočnice,
postavljanje sklopke mjenjača u položaj P

i prekidanje kontakta.
Nakon otvaranja vrata vozača oglašava
se zvučni signal u sljedećim slučajevima:


- uključen kontakt (upaljena žaruljica
" Ready
"),

- vozilo nije ispravno zakočeno
(sklopka mjenjača nije u položaju P
).
Na ekranu se prikazuje poruka upozorenja.

12

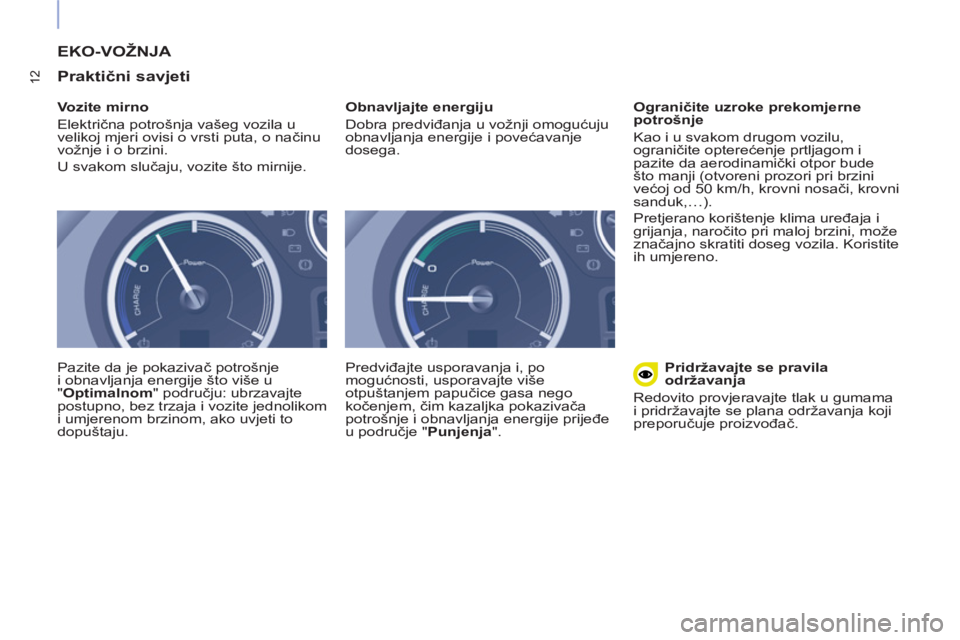

EKO-VOŽNJA

Praktični savjeti


Vozite mirno
Električna potrošnja vašeg vozila u
velikoj mjeri ovisi o vrsti puta, o načinu
vožnje i o brzini.
U svakom slučaju, vozite što mirnije.
Pazite da je pokazivač potrošnje
i obnavljanja energije što više u
" Optimalnom
" području: ubrzavajte
postupno, bez trzaja i vozite jednolikom
i umjerenom brzinom, ako uvjeti to
dopuštaju.
Obnavljajte energiju
Dobra predviđanja u vožnji omogućuju
obnavljanja energije i povećavanje
dosega.
Predviđajte usporavanja i, po
mogućnosti, usporavajte više
otpuštanjem papučice gasa nego
kočenjem, čim kazaljka pokazivača
potrošnje i obnavljanja energije prijeđe
u područje " Punjenja
".
Ograničite uzroke prekomjerne
potrošnje
Kao i u svakom drugom vozilu,
ograničite opterećenje prtljagom i
pazite da aerodinamički otpor bude
što manji (otvoreni prozori pri brzini
većoj od 50 km/h, krovni nosači, krovni
sanduk,…).
Pretjerano korištenje klima uređaja i
grijanja, naročito pri maloj brzini, može
značajno skratiti doseg vozila. Koristite
ih umjereno.

Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
i pridržavajte se plana održavanja koji
preporučuje proizvođač.

13
EKO-KOMFOR

EKO-KOMFOR


Umjereno koristite električnu
opremu
Grijanje i klima uređaj rade na energiju
iz pogonskog akumulatora. Njihovo
pretjerano korištenje značajno skraćuje
autonomiju vozila. Ne zaboravite
isključiti ih čim temperatura u kabini
postane ugodna i provjerite njihove
postavke nakon svakog pokretanja
motora. Isto tako, umjereno koristite
odmagljivanje, odleđivanje i grijanje
sjedala.
Isključivanje grijanja ili
klima uređaja i održavanje
ventilacije.
Isključivanje grijanja ili klima
uređaja i ventilacije.

Pritiskom na tipku ECO
isključuje
se grijanje i klima uređaj (ali
ventilacija i dalje radi). Kazaljka
pokazivača potrošnje grijanja i klima
uređaja tada prelazi u područje ECO
.
Pomicanjem sklopke za
podešavanje temperature
uključuje se grijanje ili klima
uređaj, i isključuje se funkcija
ECO
.

14

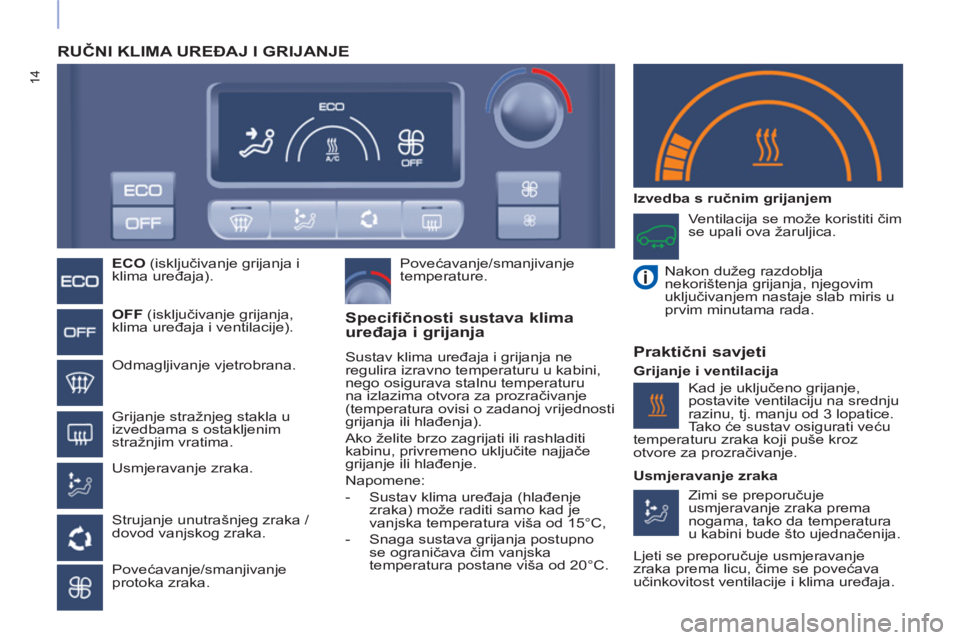

RUČNI KLIMA UREĐAJ I GRIJANJE



ECO
(isključivanje grijanja i
klima uređaja).


OFF
(isključivanje grijanja,
klima uređaja i ventilacije).

Odmagljivanje vjetrobrana.

Grijanje stražnjeg stakla u
izvedbama s ostakljenim
stražnjim vratima.

Usmjeravanje zraka.

Strujanje unutrašnjeg zraka /
dovod vanjskog zraka.

Povećavanje/smanjivanje
protoka zraka.
Povećavanje/smanjivanje
temperature.

Ventilacija se može koristiti čim
se upali ova žaruljica.


Nakon dužeg razdoblja
nekorištenja grijanja, njegovim
uključivanjem nastaje slab miris u
prvim minutama rada.



Specifičnosti sustava klima
uređaja i grijanja

Sustav klima uređaja i grijanja ne
regulira izravno temperaturu u kabini,
nego osigurava stalnu temperaturu
na izlazima otvora za prozračivanje
(temperatura ovisi o zadanoj vrijednosti
grijanja ili hlađenja).
Ako želite brzo zagrijati ili rashladiti
kabinu, privremeno uključite najjače
grijanje ili hlađenje.
Napomene:


- Sustav klima uređaja (hlađenje
zraka) može raditi samo kad je
vanjska temperatura viša od 15°C,

- Snaga sustava grijanja postupno
se ograničava čim vanjska
temperatura postane viša od 20°C.


Izvedba s ručnim grijanjem

Praktični savjeti


Grijanje i ventilacija
Zimi se preporučuje
usmjeravanje zraka prema
nogama, tako da temperatura
u kabini bude što ujednačenija.
Ljeti se preporučuje usmjeravanje
zraka prema licu, čime se povećava
učinkovitost ventilacije i klima uređaja.
Kad je uključeno grijanje,
postavite ventilaciju na srednju
razinu, tj. manju od 3 lopatice.
Tako će sustav osigurati veću
temperaturu zraka koji puše kroz
otvore za prozračivanje.

Usmjeravanje zraka
