2017 CITROEN BERLINGO ELECTRIC Upute Za Rukovanje (in Croatian)

151
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

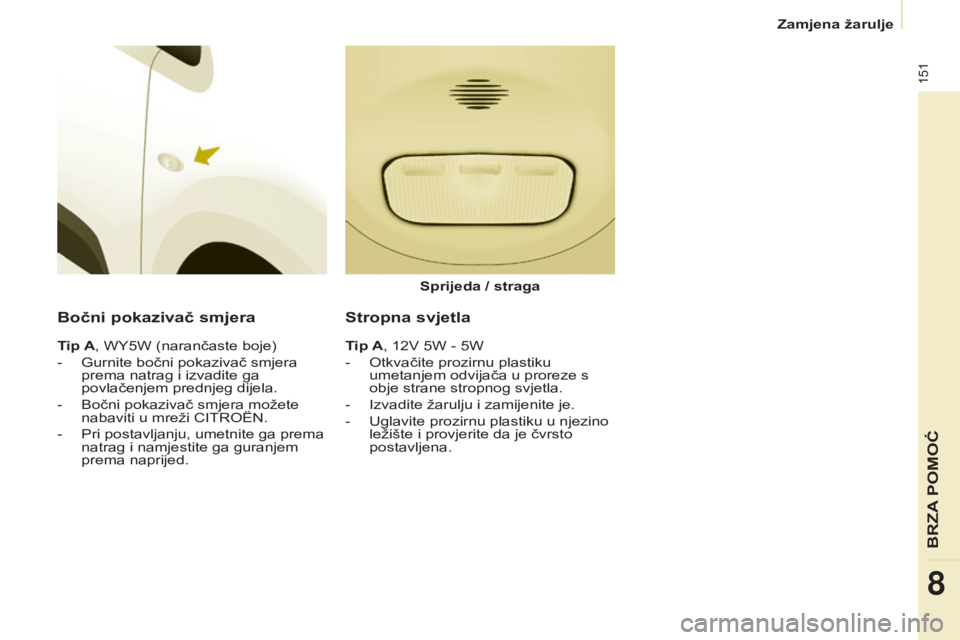

Bočni pokazivač smjera
Tip A, WY5W (narančaste boje)
-
Gurnite bočni pokazivač smjera
prema natrag i izvadite ga
povlačenjem prednjeg dijela.
-


Bočni pokazivač smjera možete
nabaviti u mreži C

i T ro Ë n .
-

Pri postavljanju, umetnite ga prema
natrag i namjestite ga guranjem
prema naprijed. Sprijeda / straga
Stropna svjetla
Tip A, 12V 5W - 5W
-
o tkvačite prozirnu plastiku
umetanjem odvijača u proreze s
obje strane stropnog svjetla.
-
i zvadite žarulju i zamijenite je.
-

Uglavite prozirnu plastiku u njezino
ležište i provjerite da je čvrsto
postavljena.
Brza PoMo

152
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
U ovom postupku potreban je ključ
priložen alatu za zamjenu kotača.-
r azmaknite 4 jezičca i izvadite
držač žarulje.
-
i zvadite neispravnu žarulju laganim
pritiskom odozgo i okretanjem u
smjeru suprotnom od kazaljki na
satu.
-

Postavite novu žarulju.
Prilikom vađenja optičkog bloka:
-


ako vozilo ima poklopac prtljažnika,
povucite blok prema sredini vozila,
-


ako vozilo ima krilna vrata, povucite
blok prema sebi.Prilikom vraćanja, pazite da
jezičci i žica napajanja budu
dobro namješteni, kako se ne bi
zaglavili.
n

akon zamjene žarulje stražnjeg
pokazivača smjera, vrijeme
reinicijalizacije traje dulje od oko
2
minute.

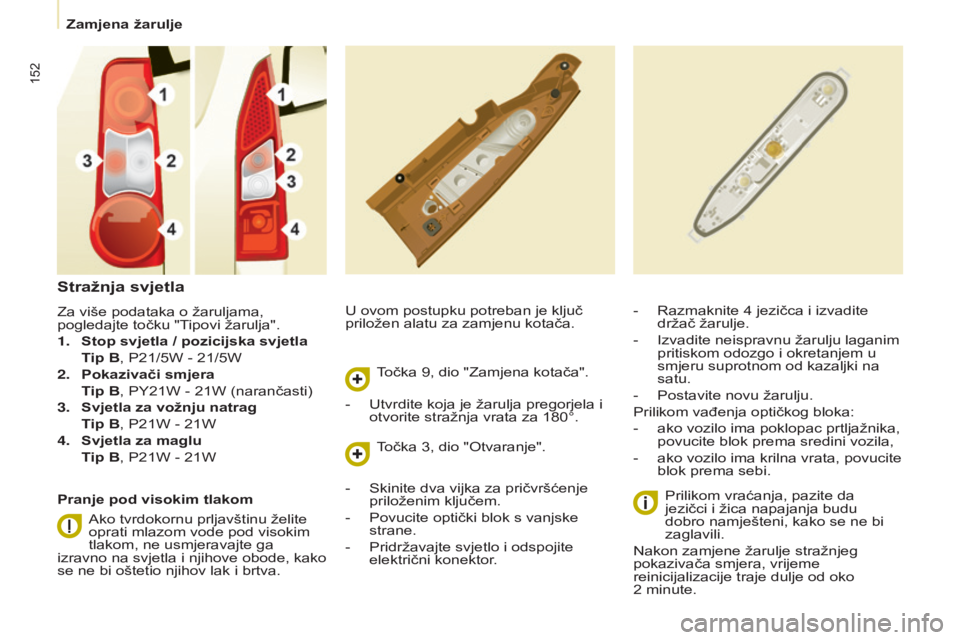

Stražnja svjetla
za više podataka o žaruljama,
pogledajte točku "T ipovi žarulja".
1.

Stop svjetla / pozicijska svjetla



T
ip B, P21/5W - 21/5W
2.

Pokazivači smjera



T
ip B, PY21W - 21W (narančasti)
3.

Svjetla za vožnju natrag



T
ip B, P21W - 21W
4.

Svjetla za maglu



T
ip B, P21W - 21W
Pranje pod visokim tlakom
a

ko tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga
izravno na svjetla i njihove obode, kako
se ne bi oštetio njihov lak i brtva. Točka 9, dio "
z amjena kotača".
Točka 3, dio "
o tvaranje".
-

Utvrdite koja je žarulja pregorjela i
otvorite stražnja vrata za 180°.
-

s kinite dva vijka za pričvršćenje
priloženim ključem.
-

Povucite optički blok s vanjske
strane.
-


Pridržavajte svjetlo i odspojite
električni konektor

.
zamjena žarulje

153
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
Svjetla registarske pločice
- odvrnite obje matice
-
Gurnite šipke.
-


Po potrebi, za skidanje svjetla
odspojite konektor

.
-
z amijenite žarulju.
Treće stop svjetlo
Tip A, W16W - 16W
Tip A, W5W - 5W
S poklopcem prtljažnika
-
o
dvijačem odmaknite prozirnu
plastiku.
-
z
amijenite žarulju.
-

Postavite prozirnu plastiku i
pritisnite je. S krilnim vratima
-

o
tkvačite unutrašnju oblogu.
-
r
azmaknite jezičac konektora i
odspojite ga.
-
o
krenite držač žarulje za četvrtinu
kruga u smjeru suprotnom od
kazaljki na satu.
-
z
amijenite žarulju.
-

Postavite držač žarulje i spojite
konektor

.
-

Postavite oblogu.
Brza PoMo

154
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
ZAMJENA OSIGURAČA
smještaj kućišta osigurača:
-
u donjem dijelu armaturne ploče,
na lije

voj strani (iza poklopca),
-

u prostoru motora (blizu
akumulatora).
a

ko je vaše vozilo tako opremljeno,
postoji još jedno kućište osigurača,
za kuku za vuču i njezina ožičenja,
za prerade karoserije i za plato s
kabinom.
n alazi se na desnoj strani,
iza pregrade za teret.
o

vdje su navedeni samo osigurači koje
korisnik može sam zamijeniti, pomoću
štipaljke koja se nalazi iza pretinca u
armaturnoj ploči, na desnoj strani.
z a
sve druge zahvate, obratite se mreži
C
i T ro Ë n ili nekoj stručnoj radionici.
Vađenje i stavljanje osigurača
Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti.
Ci T ro Ë n otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila, ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučila ni preporučila mreža
C
i T ro Ë n i koja nije ugrađena prema
njezinim pravilima, naročito ako svi
dodatno priključeni uređaji troše više
od 10
miliampera.
o

bavijest profesionalcima:
kompletne informacije o
osiguračima i relejima možete naći
na shemama "Metoda" preko naše
mreže. Prije zamjene potrebno je utvrditi uzrok
kvara i otkloniti ga.
-

Upotrijebite štipaljku.
zamjena osigurača

155
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

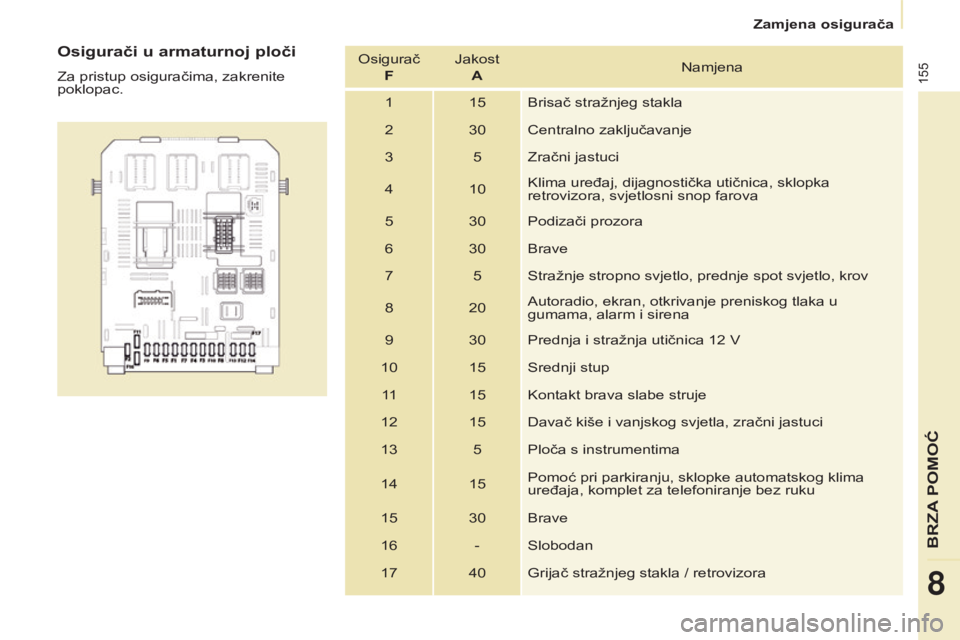

Osigurači u armaturnoj ploči
za pristup osiguračima, zakrenite
poklopac.
o
sigurač
F Jakost
An amjena
1 15 Brisač stražnjeg stakla
2 30 Centralno zaključavanje
3 5
z

račni jastuci
4 10
k

lima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5
s

tražnje stropno svjetlo, prednje spot svjetlo, krov
8 20
a

utoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12
V
10 15
s

rednji stup
11 15
k

ontakt brava slabe struje
12 15
d

avač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15 Pomoć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 -
s

lobodan
17 40 Grijač stražnjeg stakla / retrovizora
Brza PoMo

156
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

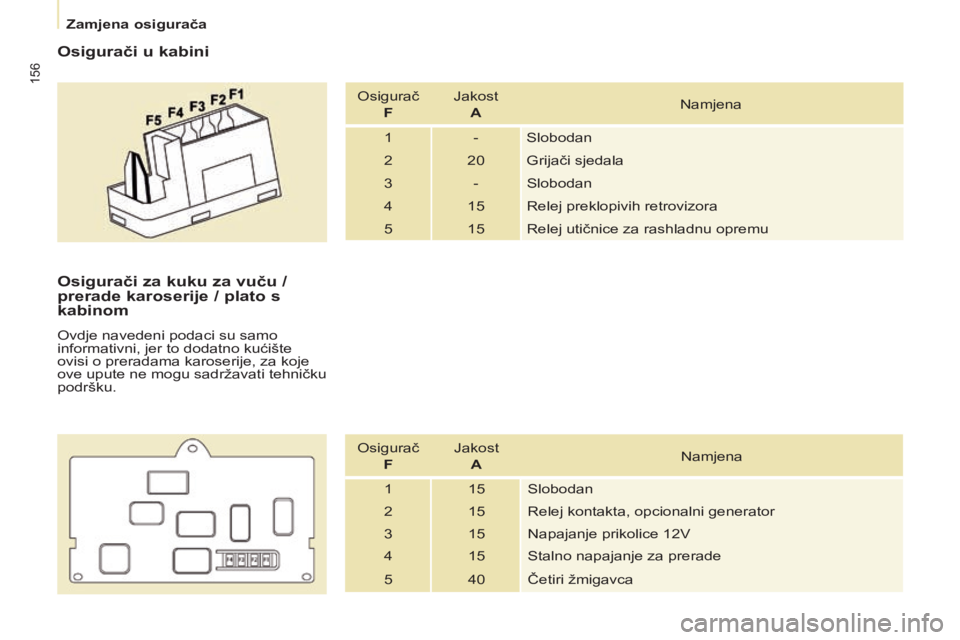

Osigurači u kabini
osigurač F Jakost
An amjena
1 -
s

lobodan
2 20 Grijači sjedala
3 -
s

lobodan
4 15
r

elej preklopivih retrovizora
5 15
r

elej utičnice za rashladnu opremu
Osigurači za kuku za vuču /
prerade karoserije / plato s
kabinom
ovdje navedeni podaci su samo
informativni, jer to dodatno kućište
ovisi o preradama karoserije, za koje
ove upute ne mogu sadržavati tehničku
podršku.
o

sigurač F Jakost
A
n

amjena
1 15
s

lobodan
2 15
r

elej kontakta, opcionalni generator
3 15
n

apajanje prikolice 12V
4 15
s

talno napajanje za prerade
5 40
č

etiri žmigavca
zamjena osigurača

157
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015
Osigurači u prostoru motora
za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
kućište.
o
sigurač
F Jakost
An amjena
1 20
k
ontrola motora
2 15
z

vučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 20 Pumpa za pranje farova ili L
ed diode
5 15
s

klopovi motora
6 10
d

avač kuta obruča upravljača, es C
7 10
s

top prekidač, prekidač spojke
8 25
e

lektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
kućište upravljanja konfiguracijom park
10 30
s

klopovi motora
11 40
s

lobodan
12 30 Brisači
13 40
k

ućište inteligentnog opsluživanja B si
14 30 Pumpa
15 10
d

esno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15
d

esno kratko svjetlo
18 15 Lijevo kratko svjetlo
Brza PoMo

158
Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015Berlingo-2-VU_hr_Chap08_aide rapide_ed01-2015

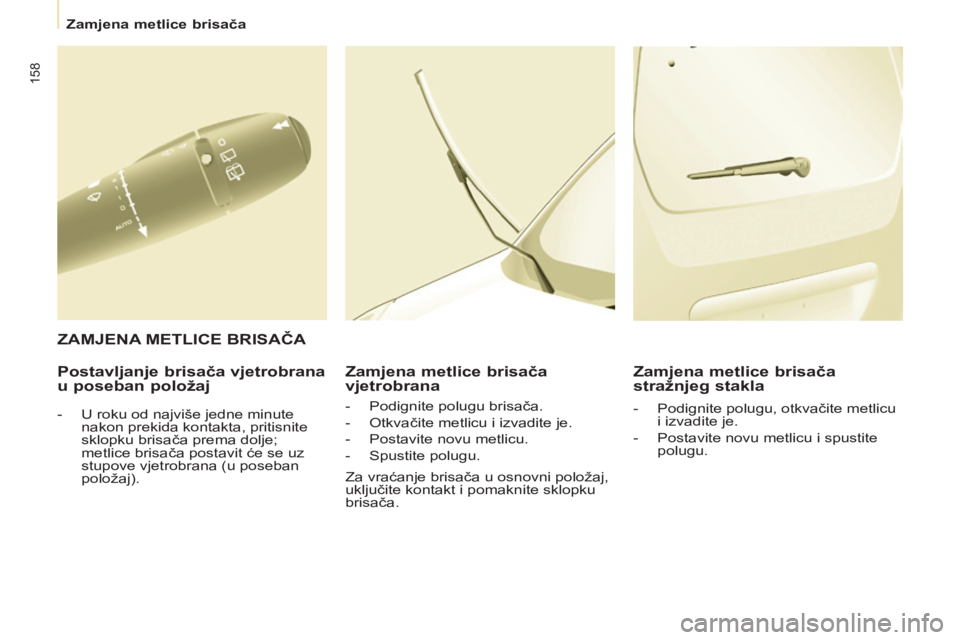

Postavljanje brisača vjetrobrana
u poseban položajZamjena metlice brisača
vjetrobranaZamjena metlice brisača
stražnjeg stakla
Z
AMJENA

METLICE BRISAČA
- U roku od najviše jedne minute
nakon prekida kontakta, pritisnite
sklopku brisača prema dolje;
metlice brisača postavit će se uz
stupove vjetrobrana (u poseban
položaj). -
Podignite polugu brisača.
- o tkvačite metlicu i izvadite je.
-

Postavite novu metlicu.
-

s pustite polugu.
z

a vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača. -
Podignite polugu, otkvačite metlicu
i izvadite je.
-

Postavite novu metlicu i spustite
polugu.
zamjena metlice brisača
