11
POSTO DE CONDUÇÃO


Arranque do veículo



- Para efectuar o arranque do
veículo, o selector deverá
encontrar-se na posição P
,

- Pressione o pedal de
travão,

- Rode a chave da ignição.


PROCEDIMENTO DE ARRANQUE

Esta luz avisadora acende-se
quando o veículo estiver preparado
para iniciar o seu movimento.


- Pressione o pedal de travão,

- Seleccione R
ou D
,

- Liberte o pedal de travão e
acelere.

A selecção é apresentada no ecrã de
consumo de energia instantânea, do
quadro de bordo.


Selector de velocidades


Se o selector não se encontrar na
posição P
e/ou se o pedal de travão
não for pressionado, não será possível
proceder ao arranque do veículo.
Recomece o procedimento de arranque
do veículo.
A selecção da posição D
ou R
no
selector determina o sentido de marcha.
É preferível que o veículo esteja parado
para poder alterar o sentido de marcha.


P
(Parking). Estacionamento.
Desloque o selector para a
posição P
, é emitido um sinal
sonoro.

N
(Neutral). Ponto morto.
Desloque o selector para a
posição N
, é emitido um sinal
sonoro.
Não seleccione esta posição, mesmo
que durante breves instantes, quando
o veículo se encontrar em movimento.
O veículo passa para condução em
roda livre. Seleccione D
para passar
novamente para marcha à frente.


D
(Drive). Marcha à frente.
Desloque o selector para a
posição D
, é emitido um sinal
sonoro.

É recomendável que mantenha o
pedal de travão pressionado para
seleccionar as posições R
ou D
.


R
(Rear). Marcha-atrás.
Desloque o selector para a
posição R
, é emitido um sinal
sonoro.


Engrene a marcha-atrás apenas
quando o veículo estiver imobilizado.
Aquando da passagem da posição R
para
a posição P
, é apresentado N
, durante
breves instantes, no quadro de bordo.


É emitido um sinal sonoro aquando
das alterações de relação na caixa
de velocidades através do selector.
O sinal sonoro é desactivado quando o
utilizador optar pela inibição da função
"Ajuda ao estacionamento traseiro".

O condutor deverá ter especial
atenção durante a condução
de um veículo eléctrico, devido
ao fraco ruído emitido durante a
deslocação do veículo.


Pronto


Paragem do veículo
É fortemente recomendado que saia do
veículo com o travão de estacionamento
engrenado e o selector de velocidades
na posição P
e com a ignição desligada.
É emitido um sinal sonoro aquando da
abertura da porta do condutor se:


- A ignição estiver ligada (avisador
" Pronto
" aceso),

- O veículo não estiver correctamente
imobilizado (selector de velocidades
fora da posição P
).
É apresentada uma mensagem de
alerta no ecrã.

12

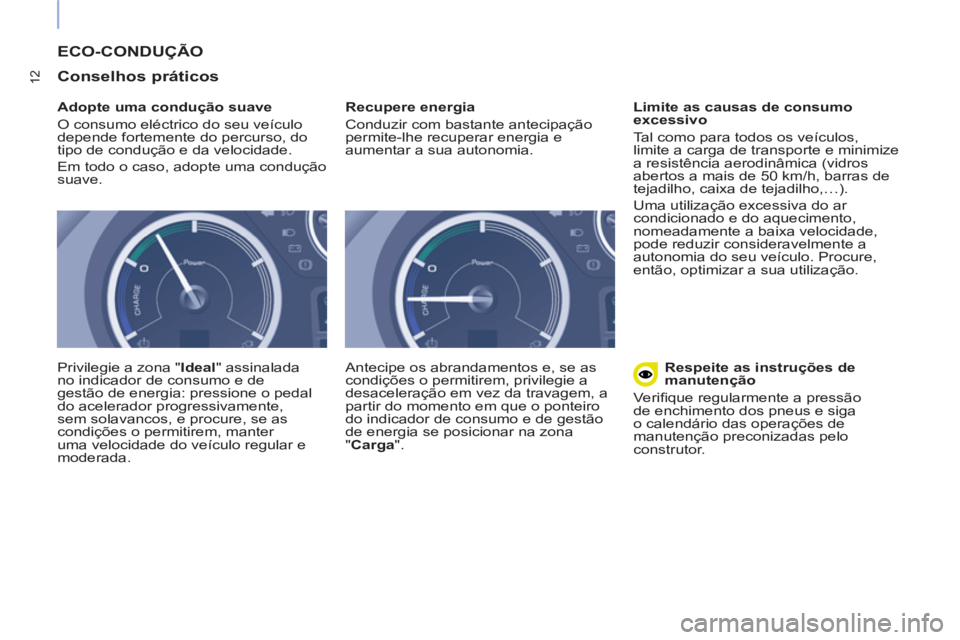

ECO-CONDUÇÃO

Conselhos práticos


Adopte uma condução suave
O consumo eléctrico do seu veículo
depende fortemente do percurso, do
tipo de condução e da velocidade.
Em todo o caso, adopte uma condução
suave.
Privilegie a zona " Ideal
" assinalada
no indicador de consumo e de
gestão de energia: pressione o pedal
do acelerador progressivamente,
sem solavancos, e procure, se as
condições o permitirem, manter
uma velocidade do veículo regular e
moderada.
Recupere energia
Conduzir com bastante antecipação
permite-lhe recuperar energia e
aumentar a sua autonomia.
Antecipe os abrandamentos e, se as
condições o permitirem, privilegie a
desaceleração em vez da travagem, a
partir do momento em que o ponteiro
do indicador de consumo e de gestão
de energia se posicionar na zona
" Carga
".
Limite as causas de consumo
excessivo
Tal como para todos os veículos,
limite a carga de transporte e minimize
a resistência aerodinâmica (vidros
abertos a mais de 50 km/h, barras de
tejadilho, caixa de tejadilho,…).
Uma utilização excessiva do ar
condicionado e do aquecimento,
nomeadamente a baixa velocidade,
pode reduzir consideravelmente a
autonomia do seu veículo. Procure,
então, optimizar a sua utilização.

Respeite as instruções de
manutenção
Verifi que regularmente a pressão
de enchimento dos pneus e siga
o calendário das operações de
manutenção preconizadas pelo
construtor.

13

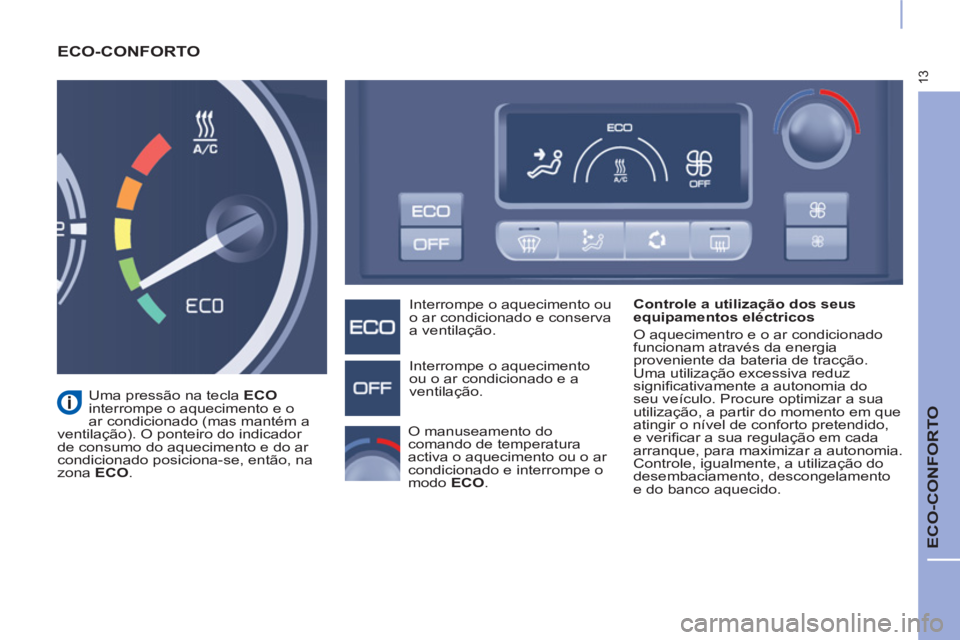

ECO-CONFORTO

ECO-CONFORTO


Controle a utilização dos seus
equipamentos eléctricos
O aquecimentro e o ar condicionado
funcionam através da energia
proveniente da bateria de tracção.
Uma utilização excessiva reduz
signifi cativamente a autonomia do
seu veículo. Procure optimizar a sua
utilização, a partir do momento em que
atingir o nível de conforto pretendido,
e verifi car a sua regulação em cada
arranque, para maximizar a autonomia.
Controle, igualmente, a utilização do
desembaciamento, descongelamento
e do banco aquecido.
Interrompe o aquecimento ou
o ar condicionado e conserva
a ventilação.
Interrompe o aquecimento
ou o ar condicionado e a
ventilação.

Uma pressão na tecla ECO

interrompe o aquecimento e o
ar condicionado (mas mantém a
ventilação). O ponteiro do indicador
de consumo do aquecimento e do ar
condicionado posiciona-se, então, na
zona ECO
.
O manuseamento do
comando de temperatura
activa o aquecimento ou o ar
condicionado e interrompe o
modo ECO
.

14

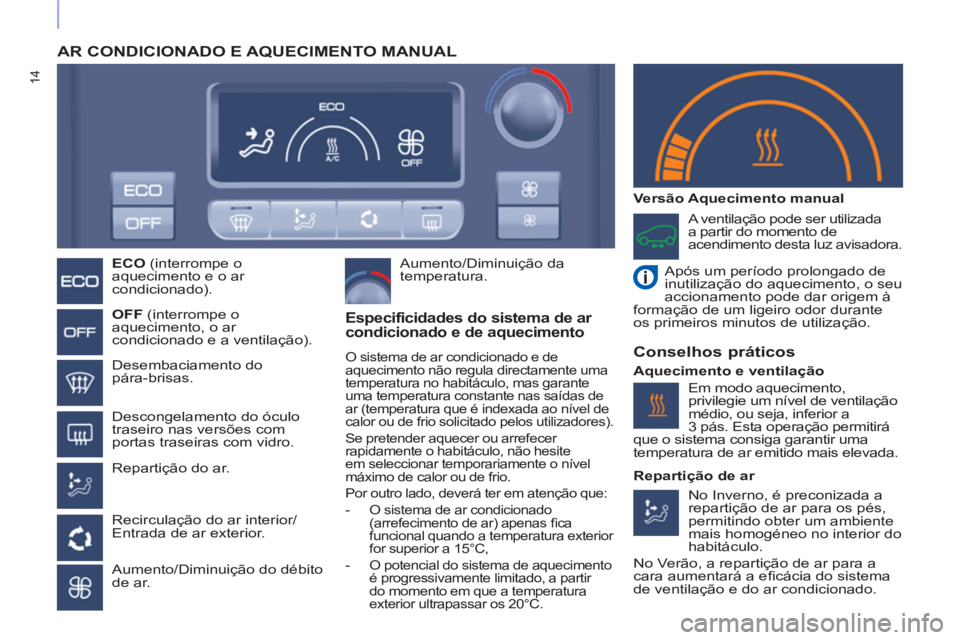

AR CONDICIONADO E AQUECIMENTO MANUAL



ECO
(interrompe o
aquecimento e o ar
condicionado).


OFF
(interrompe o
aquecimento, o ar
condicionado e a ventilação).

Desembaciamento do
pára-brisas.

Descongelamento do óculo
traseiro nas versões com
portas traseiras com vidro.

Repartição do ar.

Recirculação do ar interior/
Entrada de ar exterior.

Aumento/Diminuição do débito
de ar.
Aumento/Diminuição da
temperatura.



A ventilação pode ser utilizada
a partir do momento de
acendimento desta luz avisadora.


Após um período prolongado de
inutilização do aquecimento, o seu
accionamento pode dar origem à
formação de um ligeiro odor durante
os primeiros minutos de utilização.



Especificidades do sistema de ar
condicionado e de aquecimento
O sistema de ar condicionado e de
aquecimento não regula directamente uma
temperatura no habitáculo, mas garante
uma temperatura constante nas saídas de
ar (temperatura que é indexada ao nível de
calor ou de frio solicitado pelos utilizadores).
Se pretender aquecer ou arrefecer
rapidamente o habitáculo, não hesite
em seleccionar temporariamente o nível
máximo de calor ou de frio.
Por outro lado, deverá ter em atenção que:


- O sistema de ar condicionado
(arrefecimento de ar) apenas fi ca
funcional quando a temperatura exterior
for superior a 15°C,

- O potencial do sistema de aquecimento
é progressivamente limitado, a partir
do momento em que a temperatura
exterior ultrapassar os 20°C.




Versão Aquecimento manual


Conselhos práticos


Aquecimento e ventilação
No Inverno, é preconizada a
repartição de ar para os pés,
permitindo obter um ambiente
mais homogéneo no interior do
habitáculo.
No Verão, a repartição de ar para a
cara aumentará a efi cácia do sistema
de ventilação e do ar condicionado.
Em modo aquecimento,
privilegie um nível de ventilação
médio, ou seja, inferior a
3 pás. Esta operação permitirá
que o sistema consiga garantir uma
temperatura de ar emitido mais elevada.

Repartição de ar

15

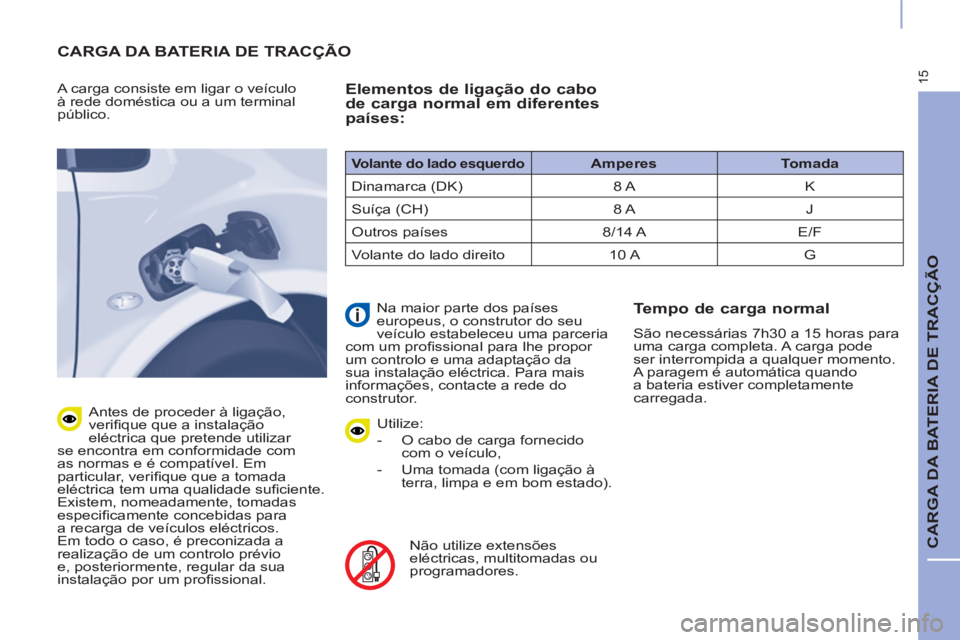

CARGA DA BATERIA DE TRACÇÃO

CARGA DA BATERIA DE TRACÇÃO


A carga consiste em ligar o veículo
à rede doméstica ou a um terminal
público.

Antes de proceder à ligação,
verifi que que a instalação
eléctrica que pretende utilizar
se encontra em conformidade com
as normas e é compatível. Em
particular, verifi que que a tomada
eléctrica tem uma qualidade sufi ciente.
Existem, nomeadamente, tomadas
especifi camente concebidas para
a recarga de veículos eléctricos.
Em todo o caso, é preconizada a
realização de um controlo prévio
e, posteriormente, regular da sua
instalação por um profi ssional.


Elementos de ligação do cabo
de carga normal em diferentes
países:

Utilize:


- O cabo de carga fornecido
com o veículo,

- Uma tomada (com ligação à
terra, limpa e em bom estado).


Não utilize extensões
eléctricas, multitomadas ou
programadores.

Na maior parte dos países
europeus, o construtor do seu
veículo estabeleceu uma parceria
com um profi ssional para lhe propor
um controlo e uma adaptação da
sua instalação eléctrica. Para mais
informações, contacte a rede do
construtor.


Tempo de carga normal

São necessárias 7h30 a 15 horas para
uma carga completa. A carga pode
ser interrompida a qualquer momento.
A paragem é automática quando
a bateria estiver completamente
carregada.


Volante do lado esquerdo


Amperes

Tomada

Dinamarca (DK) 8 A K
Suíça (CH) 8 A J
Outros países 8/14 A E/F
Volante do lado direito 10 A G

16

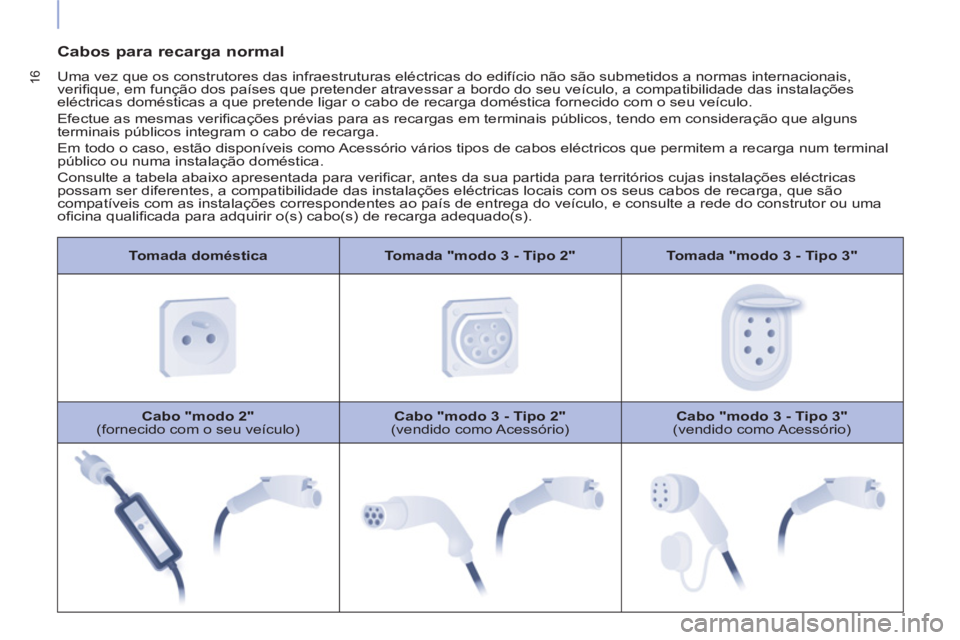

Tomada doméstica

Tomada "modo 3 - Tipo 2"

Tomada "modo 3 - Tipo 3"


Cabo "modo 2"

(fornecido com o seu veículo)
Cabo "modo 3 - Tipo 2"

(vendido como Acessório)
Cabo "modo 3 - Tipo 3"

(vendido como Acessório)

Cabos para recarga normal

Uma vez que os construtores das infraestruturas eléctricas do edifício não são submetidos a normas internacionais,
verifi que, em função dos países que pretender atravessar a bordo do seu veículo, a compatibilidade das instalações
eléctricas domésticas a que pretende ligar o cabo de recarga doméstica fornecido com o seu veículo.
Efectue as mesmas verifi cações prévias para as recargas em terminais públicos, tendo em consideração que alguns
terminais públicos integram o cabo de recarga.
Em todo o caso, estão disponíveis como Acessório vários tipos de cabos eléctricos que permitem a recarga num terminal
público ou numa instalação doméstica.
Consulte a tabela abaixo apresentada para verifi car, antes da sua partida para territórios cujas instalações eléctricas
possam ser diferentes, a compatibilidade das instalações eléctricas locais com os seus cabos de recarga, que são
compatíveis com as instalações correspondentes ao país de entrega do veículo, e consulte a rede do construtor ou uma
ofi cina qualifi cada para adquirir o(s) cabo(s) de recarga adequado(s).

17
CARGA DA BATERIA DE TRACÇÃO


Não toque na ponteira metálica
da tomada de carga normal, nem
na do cabo de recarga. Risco de
electrocussão e/ou de problema de
funcionamento.


Utilize o cabo fornecido para ligar
a caixa de controlo, para que esta
não exerça peso na tomada (risco
de degradação do cabo de recarga ou
da tomada eléctrica).

Nunca ligue nem desligue o
cabo ou a pistola de recarga com
as mãos molhadas
(risco de
electrocussão).

A recarga pode ser interrompida
a qualquer momento, retirando a
pistola de recarga.

Se for excepcionalmente
necessário interromper a recarga,
desligando o cabo de recarga
da tomada eléctrica de parede, é
imperativo que pressione previamente
o botão Manual Stop
da caixa de
controlo.

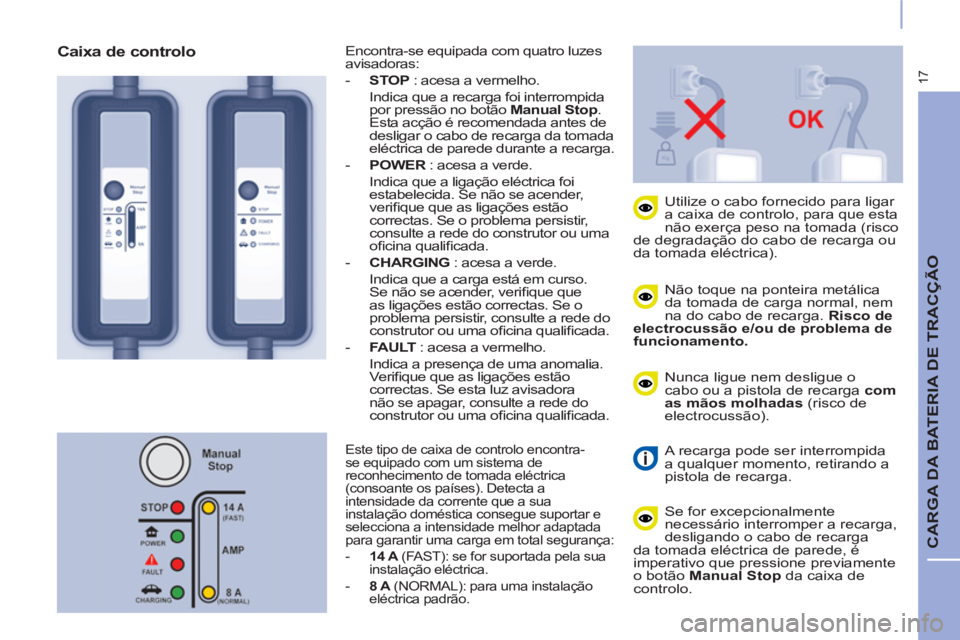

Encontra-se equipada com quatro luzes
avisadoras:


- STOP
: acesa a vermelho.
Indica que a recarga foi interrompida
por pressão no botão Manual Stop
.
Esta acção é recomendada antes de
desligar o cabo de recarga da tomada
eléctrica de parede durante a recarga.

- POWER
: acesa a verde.
Indica que a ligação eléctrica foi
estabelecida. Se não se acender,
verifi que que as ligações estão
correctas. Se o problema persistir,
consulte a rede do construtor ou uma
ofi cina qualifi cada.

- CHARGING
: acesa a verde.
Indica que a carga está em curso.
Se não se acender, verifi que que
as ligações estão correctas. Se o
problema persistir, consulte a rede do
construtor ou uma ofi cina qualifi cada.

- FAULT
: acesa a vermelho.
Indica a presença de uma anomalia.
Verifi que que as ligações estão
correctas. Se esta luz avisadora
não se apagar, consulte a rede do
construtor ou uma ofi cina qualifi cada.


Caixa de controlo
Este tipo de caixa de controlo encontra-
se equipado com um sistema de
reconhecimento de tomada eléctrica
(consoante os países). Detecta a
intensidade da corrente que a sua
instalação doméstica consegue suportar e
selecciona a intensidade melhor adaptada
para garantir uma carga em total segurança:


- 14 A
(FAST): se for suportada pela sua
instalação eléctrica.

- 8 A
(NORMAL): para uma instalação
eléctrica padrão.

18

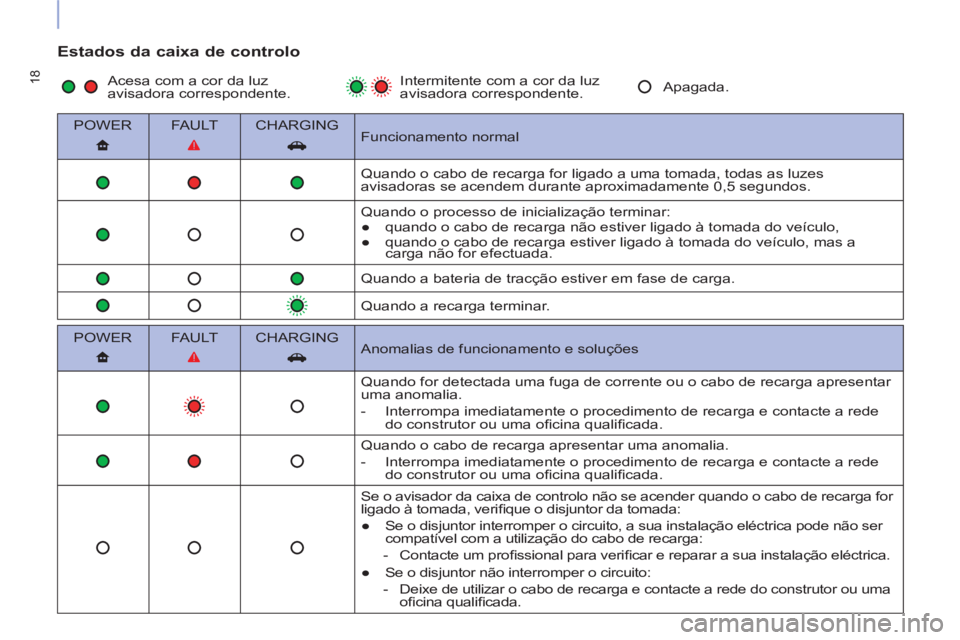

Estados da caixa de controlo


POWER
FAULT
CHARGING

Funcionamento normal

Quando o cabo de recarga for ligado a uma tomada, todas as luzes
avisadoras se acendem durante aproximadamente 0,5 segundos.
Quando o processo de inicialização terminar:


●
quando o cabo de recarga não estiver ligado à tomada do veículo,

●
quando o cabo de recarga estiver ligado à tomada do veículo, mas a
carga não for efectuada.

Quando a bateria de tracção estiver em fase de carga.

Quando a recarga terminar.

POWER
FAULT
CHARGING

Anomalias de funcionamento e soluções

Quando for detectada uma fuga de corrente ou o cabo de recarga apresentar
uma anomalia.


- Interrompa imediatamente o procedimento de recarga e contacte a rede
do construtor ou uma ofi cina qualifi cada.
Quando o cabo de recarga apresentar uma anomalia.


- Interrompa imediatamente o procedimento de recarga e contacte a rede
do construtor ou uma ofi cina qualifi cada.
Se o avisador da caixa de controlo não se acender quando o cabo de recarga for
ligado à tomada, verifi que o disjuntor da tomada:


●
Se o disjuntor interromper o circuito, a sua instalação eléctrica pode não ser
compatível com a utilização do cabo de recarga:


- Contacte um profi ssional para verifi car e reparar a sua instalação eléctrica.

●
Se o disjuntor não interromper o circuito:


- Deixe de utilizar o cabo de recarga e contacte a rede do construtor ou uma
ofi cina qualifi cada.
Acesa com a cor da luz
avisadora correspondente. Intermitente com a cor da luz
avisadora correspondente. Apagada.
