2017 CITROEN BERLINGO ELECTRIC Manual do condutor (in Portuguese)

95
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015
SISTEMA dE ANTIPATINAGEM
d AS RO d AS (ASR) E
CONTROLO

d IN â MICO d E
EST

ABILI d A d E (ESC)
estes sistemas estão associados e
são complementares do a B s .
O
asr

é um dispositivo muito útil
para manter uma motricidade ideal e
evitar as perdas de controlo do veículo
aquando da aceleração.
O sistema optimiza a motricidade,
para evitar a patinagem das rodas,
agindo nos travões das rodas motrizes
e sobre o motor. Permite também
melhorar a estabilidade direccional do
veículo na aceleração.
Com o
es C, mantenha a trajectória
sem tentar contrabrecar.
e

m caso de desvio entre a trajectória
seguida pelo veículo e a desejada
pelo condutor, o sistema
es C age
automaticamente sobre o travão de
uma ou de várias rodas e no motor
para colocar o veículo na trajectória
desejada.
Neutralização
em condições excepcionais (arranque
do veículo atolado, imobilizado na
neve, solo inconsistente …), pode ser
conveniente neutralizar os sistemas
asr

e es C para deixar patinar as
rodas e voltar a encontrar a aderência.
Anomalia de funcionamento
Utilização correcta
Os sistemas asr / es C aumentam a
segurança em condução normal mas
não devem incitar o condutor a correr
riscos suplementares ou a circular a
altas velocidades.
O funcionamento destes sistemas
é assegurado na medida em que
forem respeitadas as preconizações
do construtor relativas às rodas
(pneus e jantes), aos componentes
de travagem, aos componentes
electrónicos assim como aos
procedimentos de montagem e de
intervenção.
Após uma colisão, solicite a verificação
destes sistemas pela rede C
itr OË n
ou por uma oficina qualificada.
Funcionamento
a luz avisadora pisca quando
o asr ou o es C é solicitado.
Accionam-se novamente:
-

automaticamente a partir dos
50


km/h,

s e ocorrer uma avaria nos
sistemas, o indicador e o
díodo luminoso acendem-se
acompanhado por um sinal
sonoro e por uma mensagem
no ecrã.
Consulte a rede C
itr OË n ou uma
oficina qualificada para verificação do
sistema.
a luz avisadora pode igualmente
acender-se se os pneus estiverem
com pressão insuficiente. V

erifique a
pressão de cada pneu.
-

Prima ou rode o botão
para a posição

es C OFF
(consoante a versão).
-
a
luz avisadora de díodo luminoso
acende-se: os sistemas asr

e
es

C são desactivados. -

manualmente através de
uma nova pressão ou
rotação do botão para
essa posição (consoante
a versão).
segurança da condução
seGurança
5

96
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015
GRIP CONTROL
Permite progredir na maioria das
condições de fraca aderência.
a pressão no pedal do acelerador
deverá ser suficiente para que a
potência do motor permita que os
diferentes parâmetros sejam geridos
de uma forma ideal.
n
a neve, lama e areia, este sistema
de motricidade é obtido através de
um compromisso entre a segurança,
aderência, motricidade e pneus
adequados. Para uma boa utilização
O seu veículo foi concebido
principalmente para circular em
estradas alcatroadas, mas permite
utilizar, ocasionalmente, outras vias
menos adequadas.
n
ão permite, em particular quando
o seu veículo se encontrar bastante
carregado, realizar actividades todo-o-
terreno como:
- a passagem e condução em
terrenos que podem danificar a
superfície inferior ou arrancar
elementos (tubo de combustível,
arrefecedor de combustível, ...)
devido a obstáculos ou pedras,
-

circular em terrenos com fortes
inclinações e de aderência
reduzida,
-


atravessar um curso de água.
segurança da condução

97
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015
são-lhe propostos diferentes modos:
Normal (ESC)
ESC OFFNeve
este modo permite uma
melhor adaptação às
condições de aderência
encontradas para cada
uma das rodas dianteiras
aquando do arranque.
e

m fase de progressão, o sistema
optimiza a patinagem para garantir a
melhor aceleração possível em função
da aderência disponível.
Todo o terreno
(lama, erva húmida, ...)
este modo autoriza, aquando
do arranque, bastante
patinagem na roda com
menos aderência para
favorecer a evacuação da
lama e recuperar o "grip".
Paralelamente, a roda com mais
aderência é gerida de modo a
atravessar o maior binário possível.
e

m fase de progressão, o sistema
optimiza a patinagem para responder,
da melhor forma possível, às
solicitações do condutor.
Areia
este modo autoriza pouca
patinagem nas duas rodas
motrizes em simultâneo para
fazer avançar o veículo e
limitar os riscos de entrada
de areia.
n

a areia, não utilize os outros modos,
pois pode atolar o veículo.
e
ste modo encontra-se
calibrado para um nível de
patinagem fraco, com base
em diferentes níveis de
aderência que se costumam
encontrar na estrada.
d

e cada vez que desligar a ignição,
o sistema regressa para o modo
es
C
automaticamente.
e

ste modo adapta-se apenas
a condições particulares
verificadas aquando
do arranque ou a baixa
velocidade.
a

cima dos 50

km/h, o sistema
regressa ao modo
es
C
automaticamente.
segurança da condução
seGurança
5

98
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015

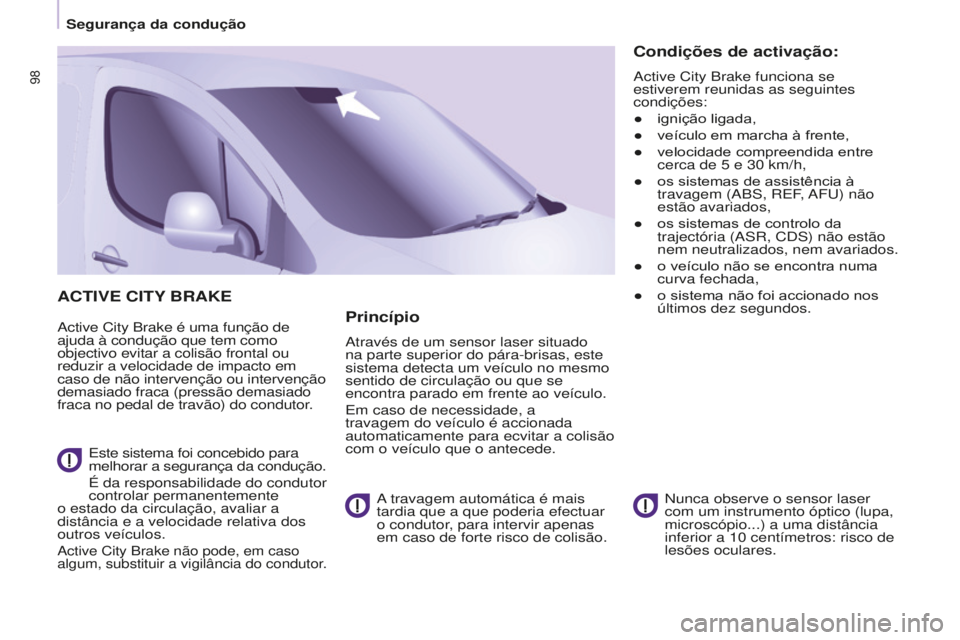

ACTIVE CITy BRAKE
active City Brake é uma função de
ajuda à condução que tem como
objectivo evitar a colisão frontal ou
reduzir a velocidade de impacto em
caso de não intervenção ou intervenção
demasiado fraca (pressão demasiado
fraca no pedal de travão) do condutor.
e

ste sistema foi concebido para
melhorar a segurança da condução.
É da responsabilidade do condutor
controlar permanentemente
o estado da circulação, avaliar a
distância e a velocidade relativa dos
outros veículos.
active City Brake não pode, em caso
algum, substituir a vigilância do condutor .
nunca observe o sensor laser
com um instrumento óptico (lupa,
microscópio...) a uma distância
inferior a 10
centímetros: risco de
lesões oculares.
Princípio
através de um sensor laser situado
na parte superior do pára-brisas, este
sistema detecta um veículo no mesmo
sentido de circulação ou que se
encontra parado em frente ao veículo.
e

m caso de necessidade, a
travagem do veículo é accionada
automaticamente para ecvitar a colisão
com o veículo que o antecede.
a travagem automática é mais
tardia que a que poderia efectuar
o condutor

, para intervir apenas
em caso de forte risco de colisão.
Condições de activação:
active City Brake funciona se
estiverem reunidas as seguintes
condições:
●

ignição ligada,
●


veículo em marcha à frente,
●


velocidade compreendida entre
cerca de 5

e 30 km/h,
●

os sistemas de assistência à
travagem (

a B s , re F,
a
F u ) não
estão avariados,
●

os sistemas de controlo da
trajectória (

asr , C ds ) não estão
nem neutralizados, nem avariados.
●

o veículo não se encontra numa
curva fechada,
●


o sistema não foi accionado nos
últimos dez segundos.
segurança da condução

99
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015

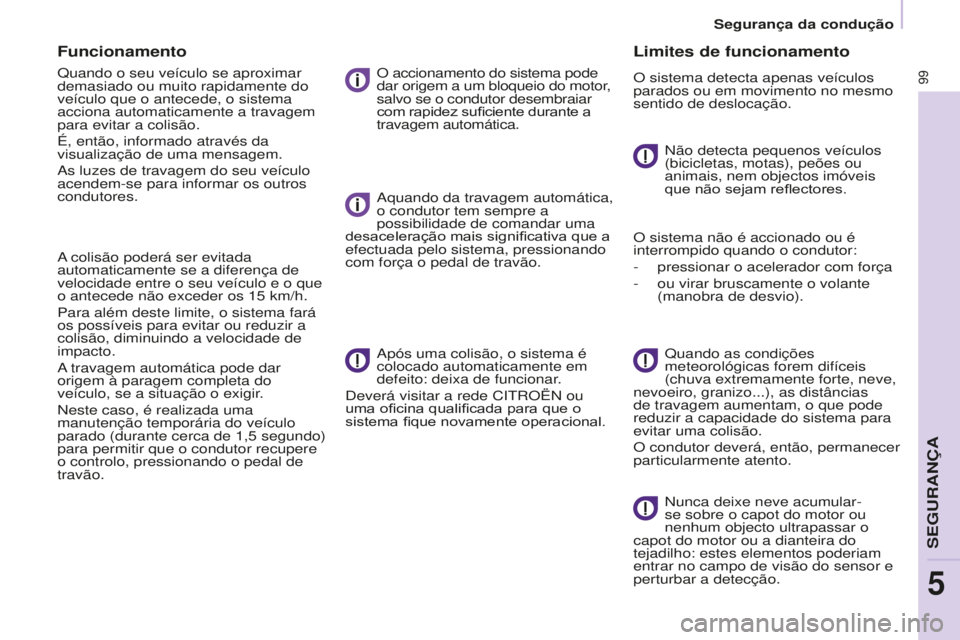

Funcionamento
Quando o seu veículo se aproximar
demasiado ou muito rapidamente do
veículo que o antecede, o sistema
acciona automaticamente a travagem
para evitar a colisão.
É, então, informado através da
visualização de uma mensagem.
a
s luzes de travagem do seu veículo
acendem-se para informar os outros
condutores.
a colisão poderá ser evitada
automaticamente se a diferença de
velocidade entre o seu veículo e o que
o antecede não exceder os 15

km/h.
Para além deste limite, o sistema fará
os possíveis para evitar ou reduzir a
colisão, diminuindo a velocidade de
impacto.
a travagem automática pode dar
origem à paragem completa do
veículo, se a situação o exigir

.
n

este caso, é realizada uma
manutenção temporária do veículo
parado (durante cerca de 1,5
segundo)
para permitir que o condutor recupere
o controlo, pressionando o pedal de
travão. O accionamento do sistema pode
dar origem a um bloqueio do motor,
salvo se o condutor desembraiar
com rapidez suficiente durante a
travagem automática.
a

quando da travagem automática,
o condutor tem sempre a
possibilidade de comandar uma
desaceleração mais significativa que a
efectuada pelo sistema, pressionando
com força o pedal de travão.
a

pós uma colisão, o sistema é
colocado automaticamente em
defeito: deixa de funcionar.
d

everá visitar a rede C itr OË n ou
uma oficina qualificada para que o
sistema fique novamente operacional.
Limites de funcionamento
O sistema detecta apenas veículos
parados ou em movimento no mesmo
sentido de deslocação.
n

ão detecta pequenos veículos
(bicicletas, motas), peões ou
animais, nem objectos imóveis
que não sejam reflectores.
O sistema não é accionado ou é
interrompido quando o condutor:
-

pressionar o acelerador com força
-


ou virar bruscamente o volante
(manobra de desvio). Quando as condições
meteorológicas forem difíceis
(chuva extremamente forte, neve,
nevoeiro, granizo...), as distâncias
de travagem aumentam, o que pode
reduzir a capacidade do sistema para
evitar uma colisão.
O condutor deverá, então, permanecer
particularmente atento.
n

unca deixe neve acumular-
se sobre o capot do motor ou
nenhum objecto ultrapassar o
capot do motor ou a dianteira do
tejadilho: estes elementos poderiam
entrar no campo de visão do sensor e
perturbar a detecção.
segurança da condução
seGurança
5

100
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015
Neutralização
a neutralização do sistema é efecuada
através do menu de configuração
do veículo, acessível com a ignição
ligada.
O seu estado é memorizado ao
desligar a ignição.
Quando o sistema for
neutralizado, é apresentada
uma mensagem em cada nova
utilização do veículo para o
assinalar
. Com o ecrã monocromático C
F

Pressione a tecla
MENU para
aceder ao menu geral.
F
s eleccione "Personalização-
Configuração".
F
s eleccione "Definir os parâmetros
do veículo".
F
s eleccione "Ajuda à condução".
F
s eleccione "Travagem automática
de emergência: OFF" ou
"Travagem automática de
emergência: ON".
F

Pressione as teclas "
7" ou
"8" para seleccionar ou
remover a selecção do campo
e, respectivamente, activar ou
neutralizar o sistema.
F

Pressione as teclas "
5" ou "6"
e, em seguida, a tecla OK para
seleccionar o campo "OK" e
validar ou a tecla Retroceder para
anular. Com a tablete táctil
F
Pressione a tecla "MENU".
F s eleccione o menu "Condução".
F
n a página secundária, seleccione
"Parametrização veículo".
F
s eleccione o separador "Ajuda à
condução".
F
a ssinale ou remova a selecção
do campo "Travagem
automática de emergência"
para, respectivamente, activar ou
neutralizar o sistema.
F
Valide.
segurança da condução

101
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015

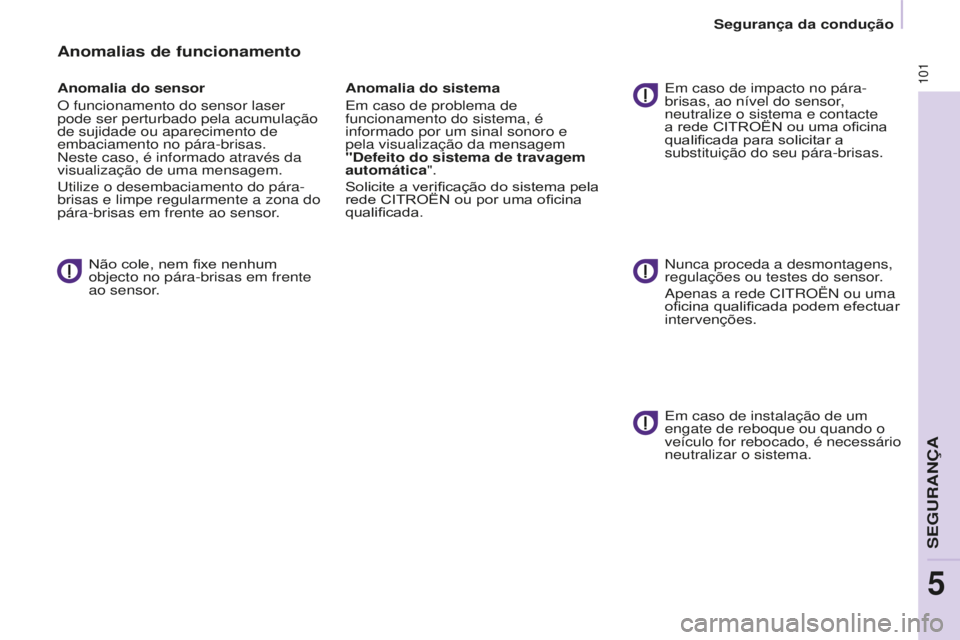

Anomalias de funcionamento
Anomalia do sensor
O funcionamento do sensor laser
pode ser perturbado pela acumulação
de sujidade ou aparecimento de
embaciamento no pára-brisas.
n
este caso, é informado através da
visualização de uma mensagem.
u

tilize o desembaciamento do pára-
brisas e limpe regularmente a zona do
pára-brisas em frente ao sensor.
Não cole, nem fixe nenhum
objecto no pára-brisas em frente
ao sensor. Anomalia do sistema
e

m caso de problema de
funcionamento do sistema, é
informado por um sinal sonoro e
pela visualização da mensagem
"
d efeito do sistema de travagem
automática".
Solicite a verificação do sistema pela
rede CITROËN ou por uma oficina
qualificada.e m caso de impacto no pára-
brisas, ao nível do sensor,
neutralize o sistema e contacte
a rede CITROËN ou uma oficina
qualificada para solicitar a
substituição do seu pára-brisas.
n

unca proceda a desmontagens,
regulações ou testes do sensor.
a

penas a rede C itr OË n ou uma
oficina qualificada podem efectuar
intervenções.
e

m caso de instalação de um
engate de reboque ou quando o
veículo for rebocado, é necessário
neutralizar o sistema.
segurança da condução
seGurança
5

102
BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015BERLINGO-2-VU_PT_ChAP05_SECURITE_Ed01-2015

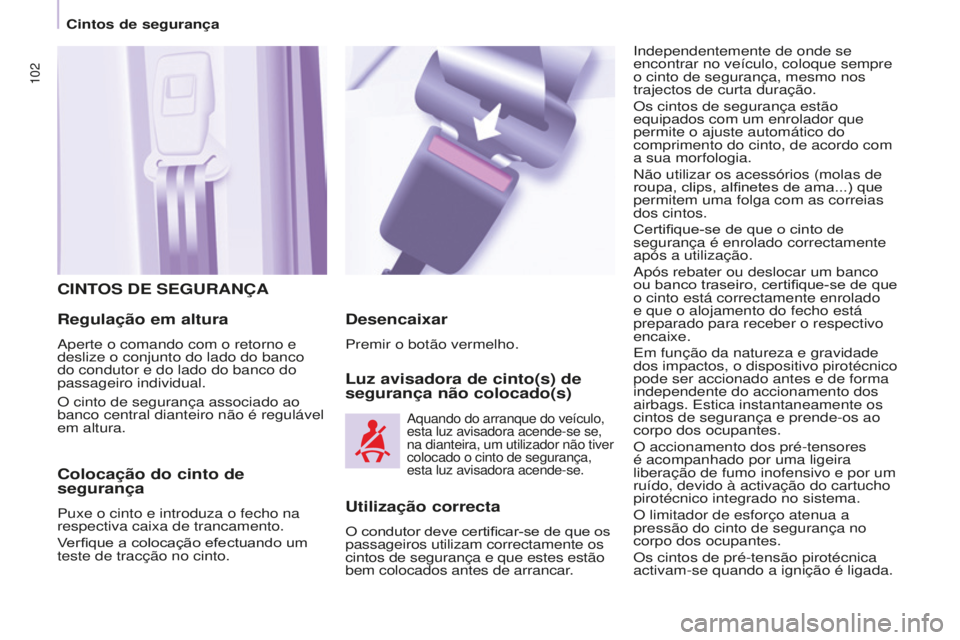

CINTOS dE SEGURANÇA
Regulação em altura
aperte o comando com o retorno e
deslize o conjunto do lado do banco
do condutor e do lado do banco do
passageiro individual.
Colocação do cinto de
segurança
Puxe o cinto e introduza o fecho na
respectiva caixa de trancamento.
Verfique a colocação efectuando um
teste de tracção no cinto.
Luz avisadora de cinto(s) de
segurança não colocado(s)
independentemente de onde se
encontrar no veículo, coloque sempre
o cinto de segurança, mesmo nos
trajectos de curta duração.
Os cintos de segurança estão
equipados com um enrolador que
permite o ajuste automático do
comprimento do cinto, de acordo com
a sua morfologia.
n

ão utilizar os acessórios (molas de
roupa, clips, alfinetes de ama...) que
permitem uma folga com as correias
dos cintos.
Certifique-se de que o cinto de
segurança é enrolado correctamente
após a utilização.
a

pós rebater ou deslocar um banco
ou banco traseiro, certifique-se de que
o cinto está correctamente enrolado
e que o alojamento do fecho está
preparado para receber o respectivo
encaixe.
e

m função da natureza e gravidade
dos impactos, o dispositivo pirotécnico
pode ser accionado antes e de forma
independente do accionamento dos
airbags.
e stica instantaneamente os
cintos de segurança e prende-os ao
corpo dos ocupantes.
O accionamento dos pré-tensores
é acompanhado por uma ligeira
liberação de fumo inofensivo e por um
ruído, devido à activação do cartucho
pirotécnico integrado no sistema.
O limitador de esforço atenua a
pressão do cinto de segurança no
corpo dos ocupantes.
Os cintos de pré-tensão pirotécnica
activam-se quando a ignição é ligada.
desencaixar
Premir o botão vermelho.
aquando do arranque do veículo,
esta luz avisadora acende-se se,
na dianteira, um utilizador não tiver
colocado o cinto de segurança,
esta luz avisadora acende-se.
Utilização correcta
O condutor deve certificar-se de que os
passageiros utilizam correctamente os
cintos de segurança e que estes estão
bem colocados antes de arrancar.
O cinto de segurança associado ao
banco central dianteiro não é regulável
em altura.
Cintos de segurança
