2017 CITROEN BERLINGO ELECTRIC Manual do condutor (in Portuguese)

79
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

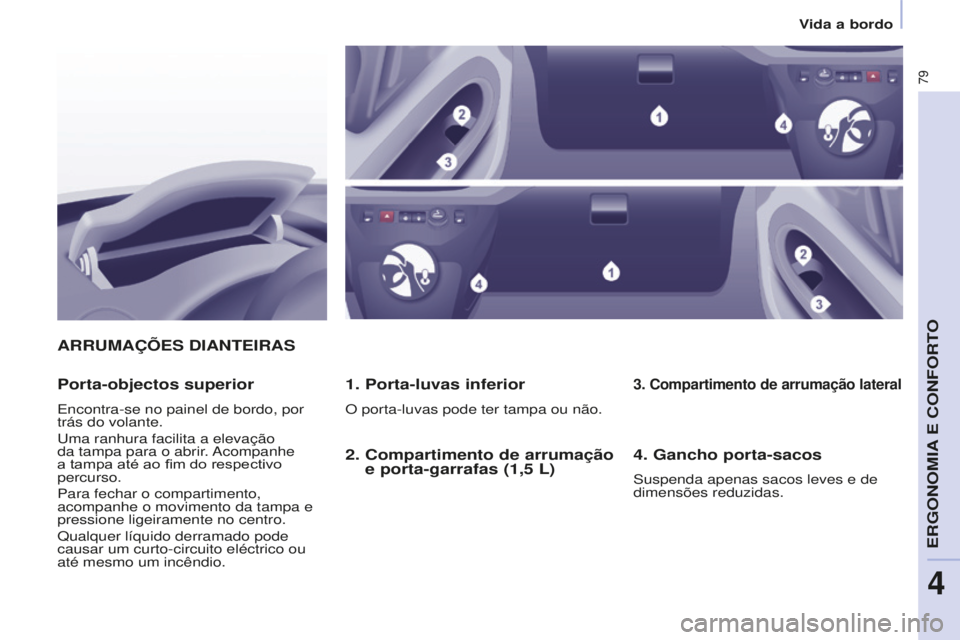

ARRUMAÇÕES dIANTEIRAS
1. Porta-luvas inferior
O porta-luvas pode ter tampa ou não.
Porta-objectos superior
encontra-se no painel de bordo, por
trás do volante.
u

ma ranhura facilita a elevação
da tampa para o abrir.
a

companhe
a tampa até ao fim do respectivo
percurso.
Para fechar o compartimento,
acompanhe o movimento da tampa e
pressione ligeiramente no centro.
Qualquer líquido derramado pode
causar um curto-circuito eléctrico ou
até mesmo um incêndio.
3. Compartimento de arrumação lateral
4. Gancho porta-sacos
suspenda apenas sacos leves e de
dimensões reduzidas.
2. Compartimento de arrumação
e porta-garrafas (1,5 L)
erGOnOMia e COnFOrtO
4
Vida a bordo

80
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

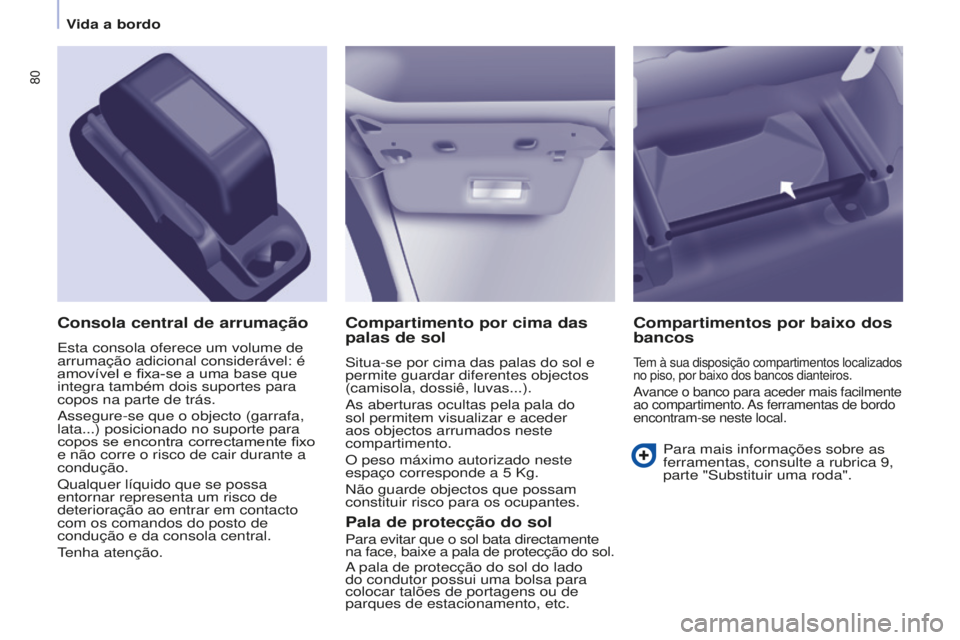

Compartimento por cima das
palas de sol
situa-se por cima das palas do sol e
permite guardar diferentes objectos
(camisola, dossiê, luvas...).
a

s aberturas ocultas pela pala do
sol permitem visualizar e aceder
aos objectos arrumados neste
compartimento.
O peso máximo autorizado neste
espaço corresponde a 5
Kg.
n

ão guarde objectos que possam
constituir risco para os ocupantes.
Consola central de arrumação
esta consola oferece um volume de
arrumação adicional considerável: é
amovível e fixa-se a uma base que
integra também dois suportes para
copos na parte de trás.
a

ssegure-se que o objecto (garrafa,
lata...) posicionado no suporte para
copos se encontra correctamente fixo
e não corre o risco de cair durante a
condução.
Qualquer líquido que se possa
entornar representa um risco de
deterioração ao entrar em contacto
com os comandos do posto de
condução e da consola central.
tenha atenção.
Pala de protecção do sol
Para evitar que o sol bata directamente
na face, baixe a pala de protecção do sol.
a pala de protecção do sol do lado
do condutor possui uma bolsa para
colocar talões de portagens ou de
parques de estacionamento, etc.
Compartimentos por baixo dos
bancos
tem à sua disposição compartimentos localizados
no piso, por baixo dos bancos dianteiros.
avance o banco para aceder mais facilmente
ao compartimento. a s ferramentas de bordo
encontram-se neste local.
Para mais informações sobre as
ferramentas, consulte a rubrica 9,
parte "
s ubstituir uma roda".
Vida a bordo

81
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

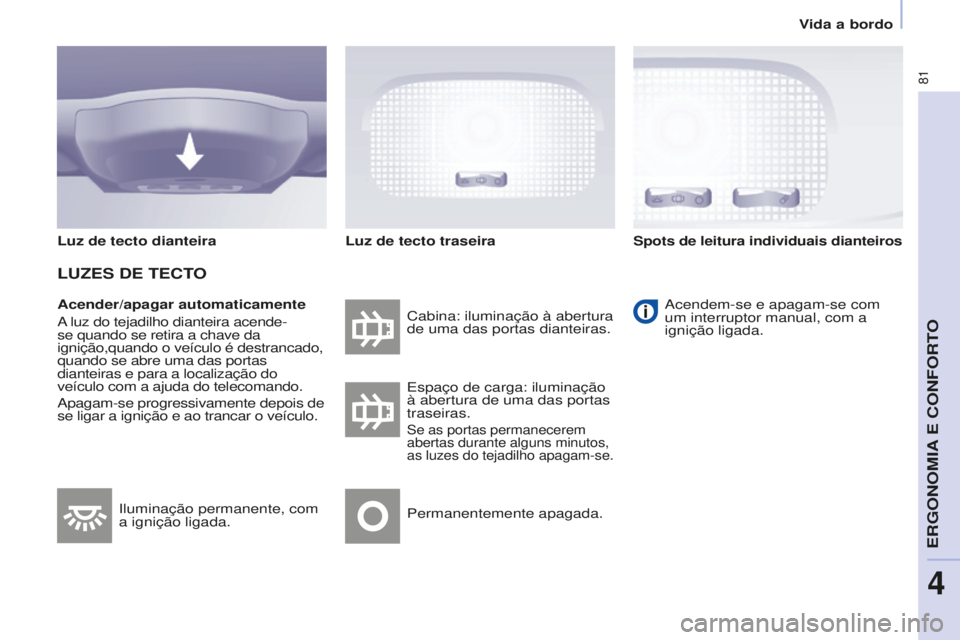

Acender/apagar automaticamente
a luz do tejadilho dianteira acende-
se quando se retira a chave da


ignição,quando o veículo é destrancado,
quando se abre uma das portas
dianteiras e para a localização do
veículo com a ajuda do telecomando.
a

pagam-se progressivamente depois de
se ligar a ignição e ao trancar o veículo. Cabina: iluminação à abertura
de uma das portas dianteiras.a
cendem-se e apagam-se com
um interruptor manual, com a
ignição ligada.
e

spaço de carga: iluminação
à abertura de uma das portas
traseiras.
se as portas permanecerem
abertas durante alguns minutos,
as luzes do tejadilho apagam-se.
Permanentemente apagada.i
luminação permanente, com
a ignição ligada.
Luz de tecto dianteira
LUzES dE TECTO
Luz de tecto traseiraSpots de leitura individuais dianteiros
erGOnOMia e COnFOrtO
4
Vida a bordo

82
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

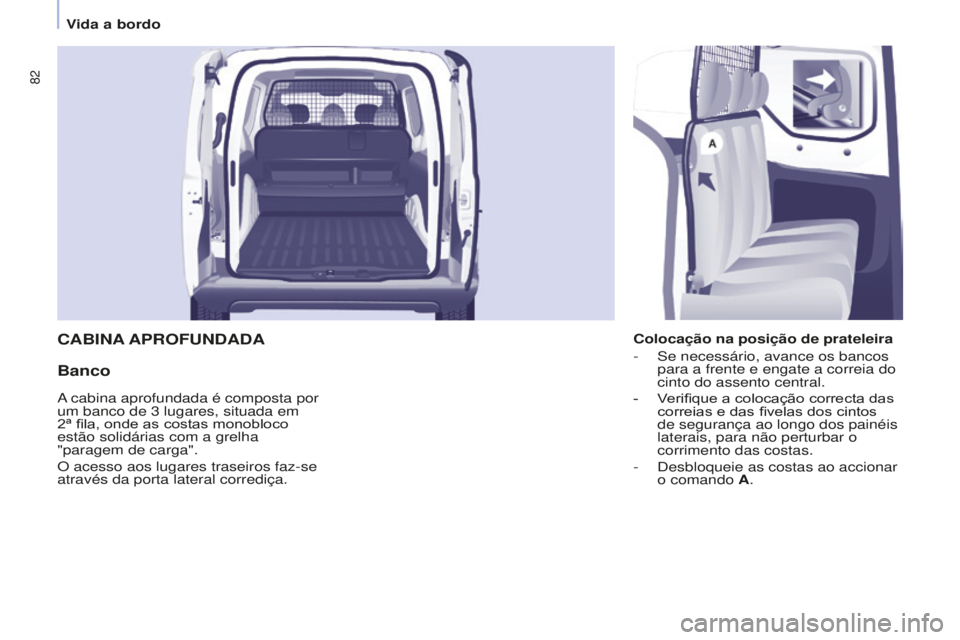

CABINA APROFUN d A d A
Banco
Colocação na posição de prateleira
-
s e necessário, avance os bancos
para a frente e engate a correia do
cinto do assento central.
-

V
erifique a colocação correcta das
correias e das fivelas dos cintos
de segurança ao longo dos painéis
laterais, para não perturbar o
corrimento das costas.
-
d esbloqueie as costas ao accionar
o comando A.
a cabina aprofundada é composta por
um banco de 3


lugares, situada em
2ª fila, onde as costas monobloco
estão solidárias com a grelha
"paragem de carga".
O acesso aos lugares traseiros faz-se
através da porta lateral corrediça.
Vida a bordo

83
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

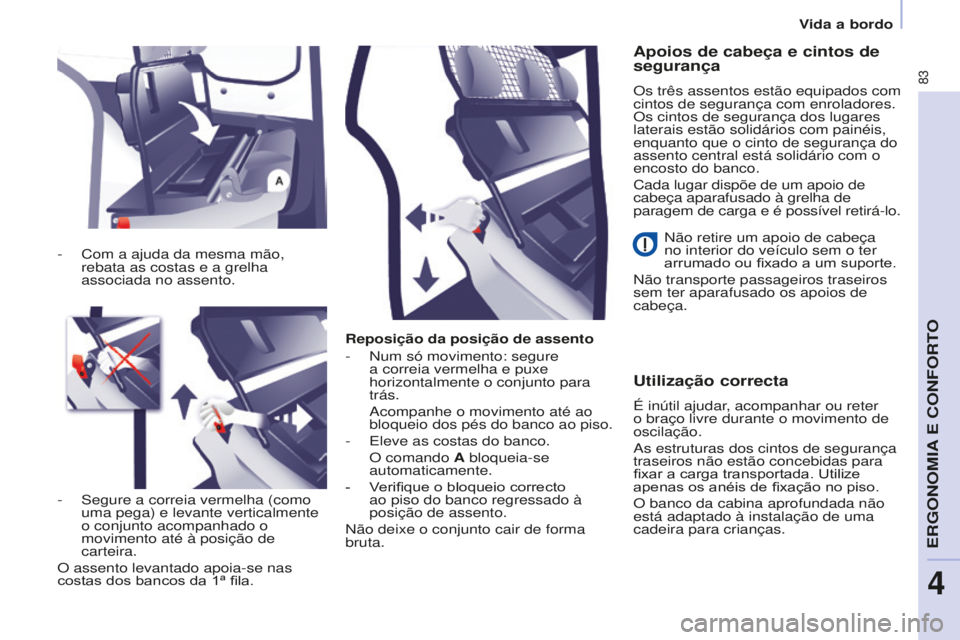

Reposição da posição de assento
- n um só movimento: segure
a correia vermelha e puxe
horizontalmente o conjunto para
trás.


a companhe o movimento até ao
bloqueio dos pés do banco ao piso.
-
e leve as costas do banco.
O comando

A bloqueia-se
automaticamente.
-

V
erifique o bloqueio correcto
ao piso do banco regressado à
posição de assento.
n

ão deixe o conjunto cair de forma
bruta.
Utilização correcta
É inútil ajudar, acompanhar ou reter
o braço livre durante o movimento de
oscilação.
a

s estruturas dos cintos de segurança
traseiros não estão concebidas para
fixar a carga transportada. Utilize
apenas os anéis de fixação no piso.
O banco da cabina aprofundada não
está adaptado à instalação de uma
cadeira para crianças.
-

Com a ajuda da mesma mão,
rebata as costas e a grelha
associada no assento.
-

s
egure a correia vermelha (como
uma pega) e levante verticalmente
o conjunto acompanhado o
movimento até à posição de
carteira.
O assento levantado apoia-se nas
costas dos bancos da 1ª fila.
Apoios de cabeça e cintos de
segurança
Os três assentos estão equipados com
cintos de segurança com enroladores.
Os cintos de segurança dos lugares
laterais estão solidários com painéis,
enquanto que o cinto de segurança do
assento central está solidário com o
encosto do banco.
Cada lugar dispõe de um apoio de
cabeça aparafusado à grelha de
paragem de carga e é possível retirá-lo.
n

ão retire um apoio de cabeça
no interior do veículo sem o ter
arrumado ou fixado a um suporte.
n

ão transporte passageiros traseiros
sem ter aparafusado os apoios de
cabeça.
erGOnOMia e COnFOrtO
4
Vida a bordo

84
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

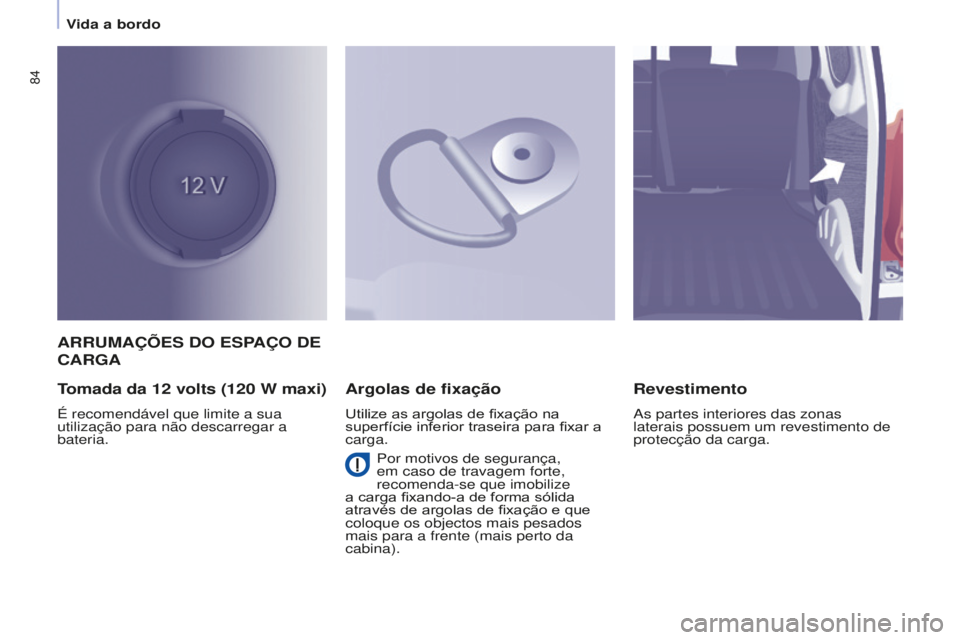

ARRUMAÇÕES dO ESPAÇO dE
CARGA
T
omada da 12 volts (120 W maxi)
É recomendável que limite a sua
utilização para não descarregar a
bateria.
Argolas de fixação
Utilize as argolas de fixação na
superfície inferior traseira para fixar a
carga.
Revestimento
as partes interiores das zonas
laterais possuem um revestimento de
protecção da carga.
Por motivos de segurança,
em caso de travagem forte,
recomenda-se que imobilize
a carga fixando-a de forma sólida
através de argolas de fixação e que
coloque os objectos mais pesados
mais para a frente (mais perto da
cabina).
Vida a bordo

85
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

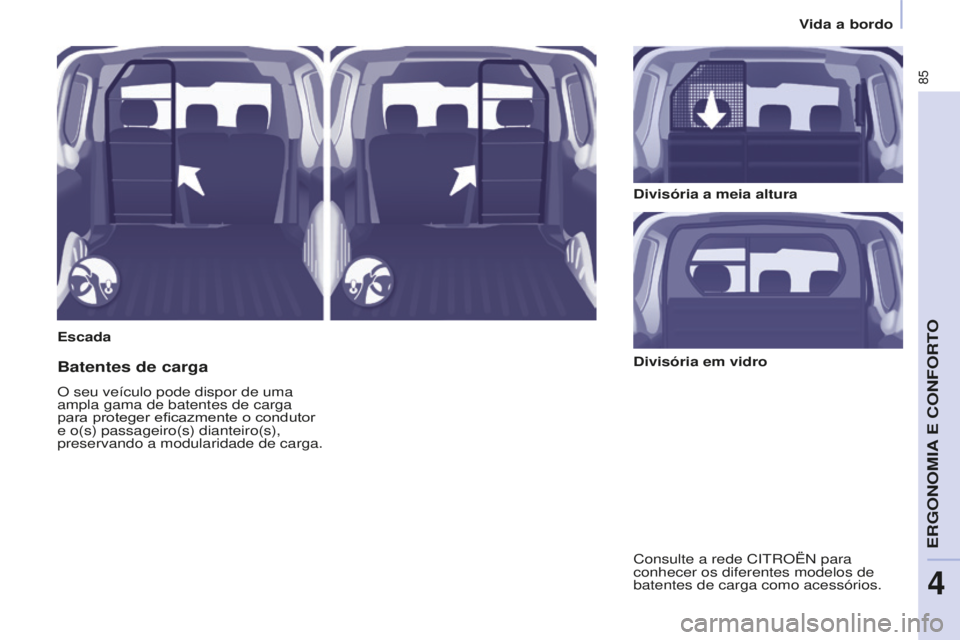

Escada
d
ivisória a meia altura
Batentes de carga
O seu veículo pode dispor de uma
ampla gama de batentes de carga
para proteger eficazmente o condutor
e o(s) passageiro(s) dianteiro(s),
preservando a modularidade de carga.
Consulte a rede C
itr OË n para
conhecer os diferentes modelos de
batentes de carga como acessórios.
d
ivisória em vidro
erGOnOMia e COnFOrtO
4
Vida a bordo

86
Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pt_Chap04_Ergonomie_ed01-2015

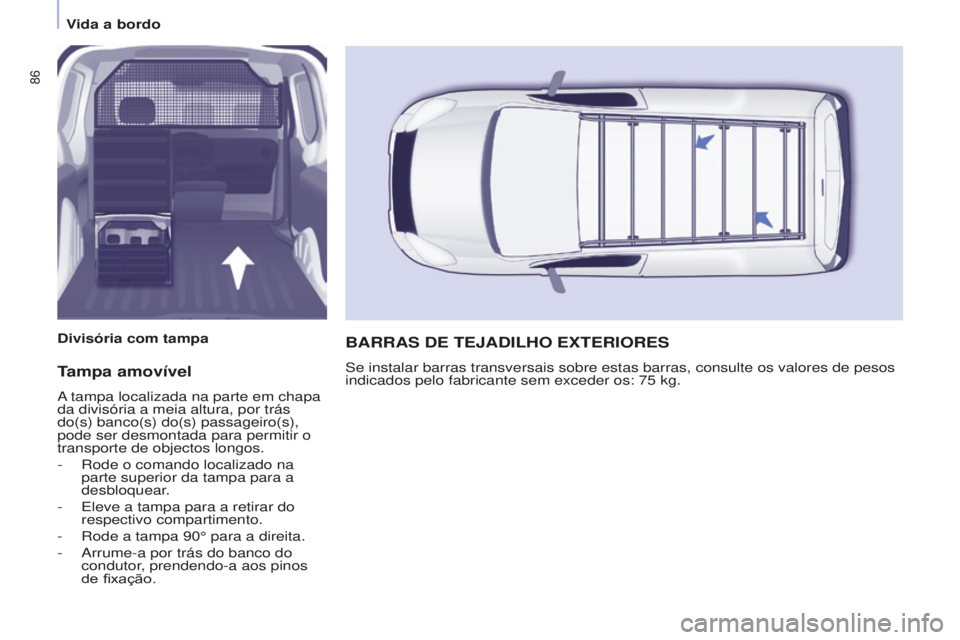

Tampa amovível
a tampa localizada na parte em chapa
da divisória a meia altura, por trás
do(s) banco(s) do(s) passageiro(s),
pode ser desmontada para permitir o
transporte de objectos longos.
-
r ode o comando localizado na
parte superior da tampa para a
desbloquear.
-
e leve a tampa para a retirar do
respectivo compartimento.
-
r ode a tampa 90° para a direita.
-
a rrume-a por trás do banco do
condutor, prendendo-a aos pinos
de fixação.
BARRAS dE TEJAdILhO ExTERIORES
se instalar barras transversais sobre estas barras, consulte os valores d\
e pesos
indicados pelo fabricante sem exceder os: 75 kg.
d

ivisória com tampa
Vida a bordo
