2017 CITROEN BERLINGO ELECTRIC Manual do condutor (in Portuguese)

31
COMPLEMENTO MODO ELÉCTRICO

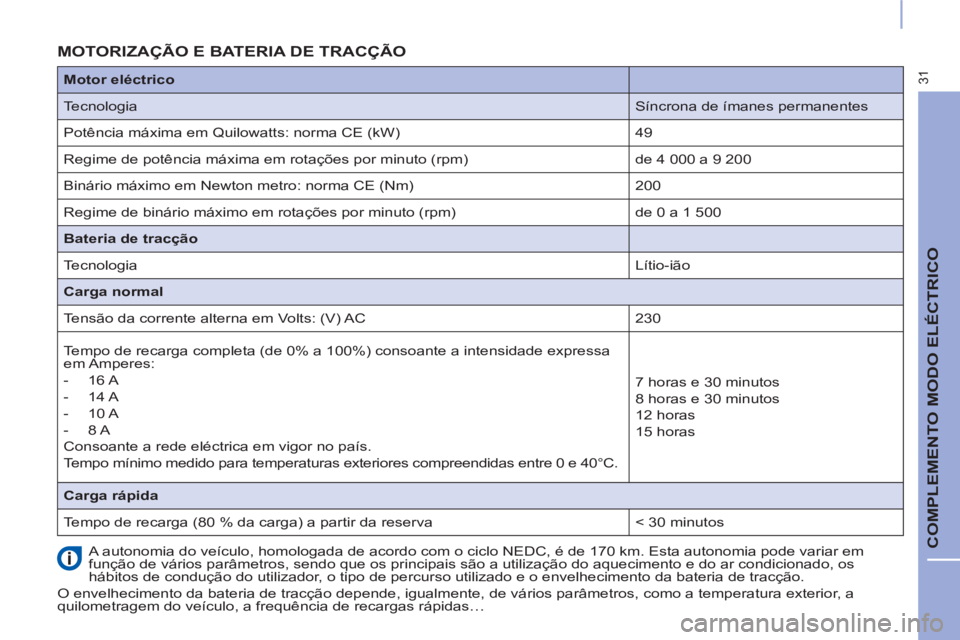

MOTORIZAÇÃO E BATERIA DE TRACÇÃO

A autonomia do veículo, homologada de acordo com o ciclo NEDC, é de 170 km. Esta autonomia pode variar em
função de vários parâmetros, sendo que os principais são a utilização do aquecimento e do ar condicionado, os
hábitos de condução do utilizador, o tipo de percurso utilizado e o envelhecimento da bateria de tracção.
O envelhecimento da bateria de tracção depende, igualmente, de vários parâmetros, como a temperatura exterior, a
quilometragem do veículo, a frequência de recargas rápidas…
Motor eléctrico




Tecnologia
Síncrona de ímanes permanentes
Potência máxima em Quilowatts: norma CE (kW)
49
Regime de potência máxima em rotações por minuto (rpm)
de 4 000 a 9 200
Binário máximo em Newton metro: norma CE (Nm)
200
Regime de binário máximo em rotações por minuto (rpm)
de 0 a 1 500

Bateria de tracção




Tecnologia
Lítio-ião

Carga normal

Tensão da corrente alterna em Volts: (V) AC
230
Tempo de recarga completa (de 0% a 100%) consoante a intensidade expressa
em Amperes:


- 16 A

- 14 A

- 10 A

- 8 A
Consoante a rede eléctrica em vigor no país.
Tempo mínimo medido para temperaturas exteriores compreendidas entre 0 e 40°C.
7 horas e 30 minutos
8 horas e 30 minutos
12 horas
15 horas

Carga rápida

Tempo de recarga (80 % da carga) a partir da reserva
< 30 minutos

32
ELEMENTOS DE IDENTIFICAÇÃO


A. Placa do fabricante
Esta placa encontra-se no pilar central,
lado direito.
1 - VF Numero na série do tipo.
2 - Peso em carga (MTAC).
3 - Peso total de circulação (MTRA).
4.1 - Peso máximo no eixo dianteiro.
4.2 - Peso máximo no eixo traseiro.
B. Número de série
O número de série está gravado na
cava da roda dianteira direita.
C. Pneus e referência da pintura
A etiqueta C
, colada na porta dianteira,
indica:


- as dimensões das jantes e dos
pneus,

- as marcas dos pneus homologadas
pelo construtor,

- as pressões de enchimento
(o controlo das pressões de
enchimento deve ser feito com os
pneus frios e pelo menos todos os
meses),

- a referência da cor e da tinta.

01-15 Impresso na UE
Portugais

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0680
Portugais

MANUAL DE INSTRUÇÕES -
COMPLEMENTO

1

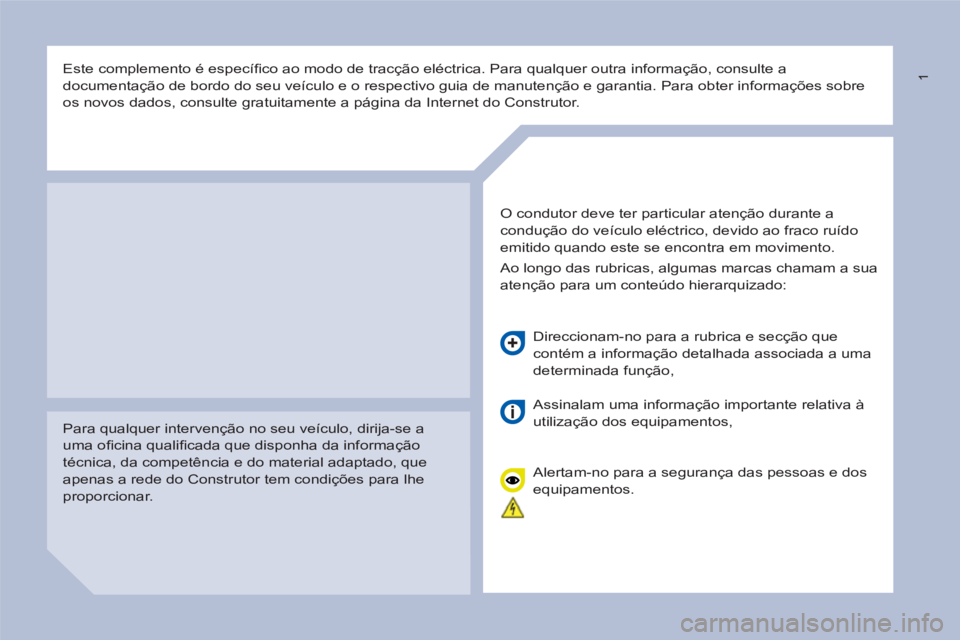

Este complemento é específi co ao modo de tracção eléctrica. Para qualquer outra informação, consulte a
documentação de bordo do seu veículo e o respectivo guia de manutenção e garantia. Para obter informações sobre
os novos dados, consulte gratuitamente a página da Internet do Construtor.

Para qualquer intervenção no seu veículo, dirija-se a
uma ofi cina qualifi cada que disponha da informação
técnica, da competência e do material adaptado, que
apenas a rede do Construtor tem condições para lhe
proporcionar.
O condutor deve ter particular atenção durante a
condução do veículo eléctrico, devido ao fraco ruído
emitido quando este se encontra em movimento.
Ao longo das rubricas, algumas marcas chamam a sua
atenção para um conteúdo hierarquizado:
Direccionam-no para a rubrica e secção que
contém a informação detalhada associada a uma
determinada função,
Assinalam uma informação importante relativa à
utilização dos equipamentos,
Alertam-no para a segurança das pessoas e dos
equipamentos.

2
Apresentação 3
Indicadores 6
Luzes avisadoras 9
Ecrãs 10
Procedimento de arranque 11
Eco-condução 12
Eco-conforto 13
Ar condicionado e aquecimento manual 14
Carga da bateria de tracção 15
Caixa de controlo 17
Procedimento de carga normal 19
Procedimento de carga rápida 22
Outras informações 23
Bateria de acessórios 25
Fusíveis 28
Manutenção 29
Reboque do veículo 30
Motorização e bateria de tracção 31
Elementos de identifi cação 32

SUMÁRIO
