INSTRUKCJA OBSŁUGI - DODATEK

1

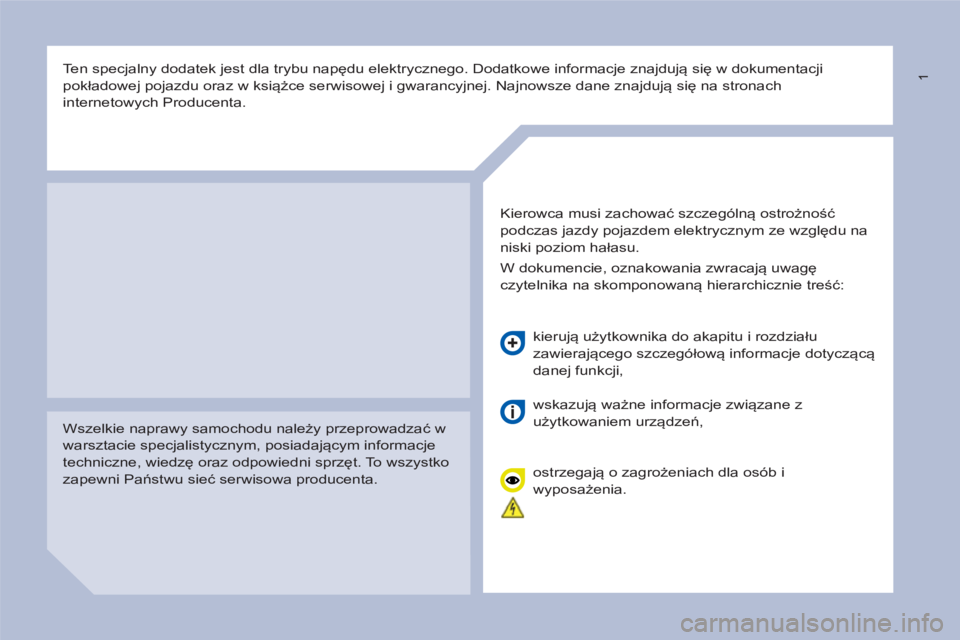

Ten specjalny dodatek jest dla trybu napędu elektrycznego. Dodatkowe informacje znajdują się w dokumentacji
pokładowej pojazdu oraz w książce serwisowej i gwarancyjnej. Najnowsze dane znajdują się na stronach
internetowych Producenta.

Wszelkie naprawy samochodu należy przeprowadzać w
warsztacie specjalistycznym, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko
zapewni Państwu sieć serwisowa producenta.
Kierowca musi zachować szczególną ostrożność
podczas jazdy pojazdem elektrycznym ze względu na
niski poziom hałasu.
W dokumencie, oznakowania zwracają uwagę
czytelnika na skomponowaną hierarchicznie treść:
kierują użytkownika do akapitu i rozdziału
zawierającego szczegółową informacje dotyczącą
danej funkcji,
wskazują ważne informacje związane z
użytkowaniem urządzeń,

ostrzegają o zagrożeniach dla osób i
wyposażenia.

2
Prezentacja 3
Wskaźniki 6
Kontrolki 9
Wyświetlacze 10
Procedura rozruchu 11
Ekojazda 12
Eko - komfort 13
Klimatyzacja i ogrzewanie sterowane ręcznie 14
Ładowanie akumulatora trakcyjnego 15
Moduł kontrolny 17
Procedura zwykłego ładowania 19
Procedura szybkiego ładowania 22
Inne informacje 23
Akumulator pomocniczy 25
Bezpieczniki 28
Obsługa okresowa 29
Holowanie samochodu 30
Silnik i akumulator trakcyjny 31
Elementy identyfi kacyjne 32

SPIS TREŚCI

3

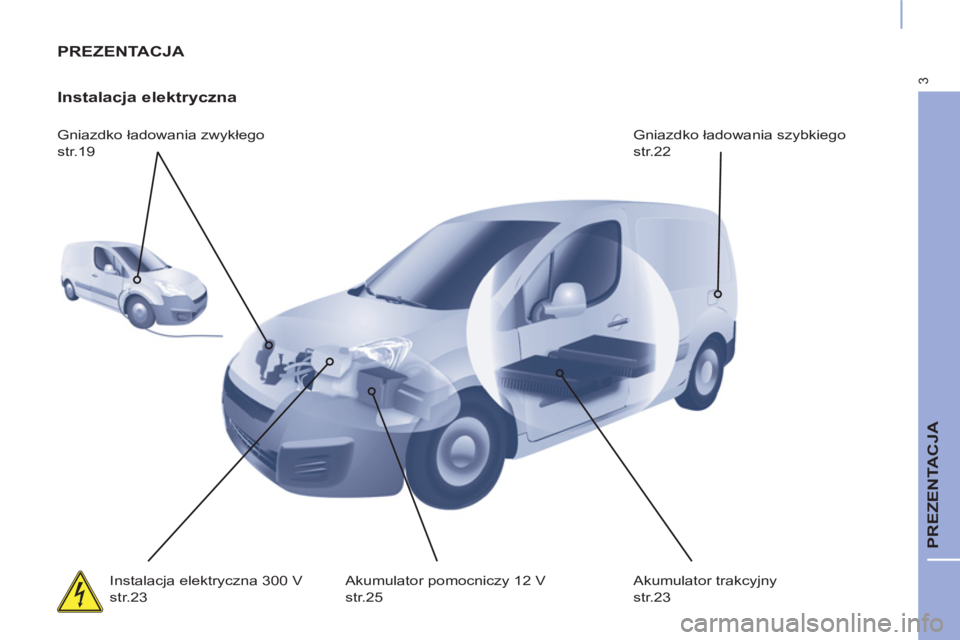

PREZENTACJA

PREZENTACJA

Instalacja elektryczna

Gniazdko ładowania zwykłego
str.19 Gniazdko ładowania szybkiego
str.22
Instalacja elektryczna 300 V
str.23 Akumulator pomocniczy 12 V
str.25 Akumulator trakcyjny
str.23

4

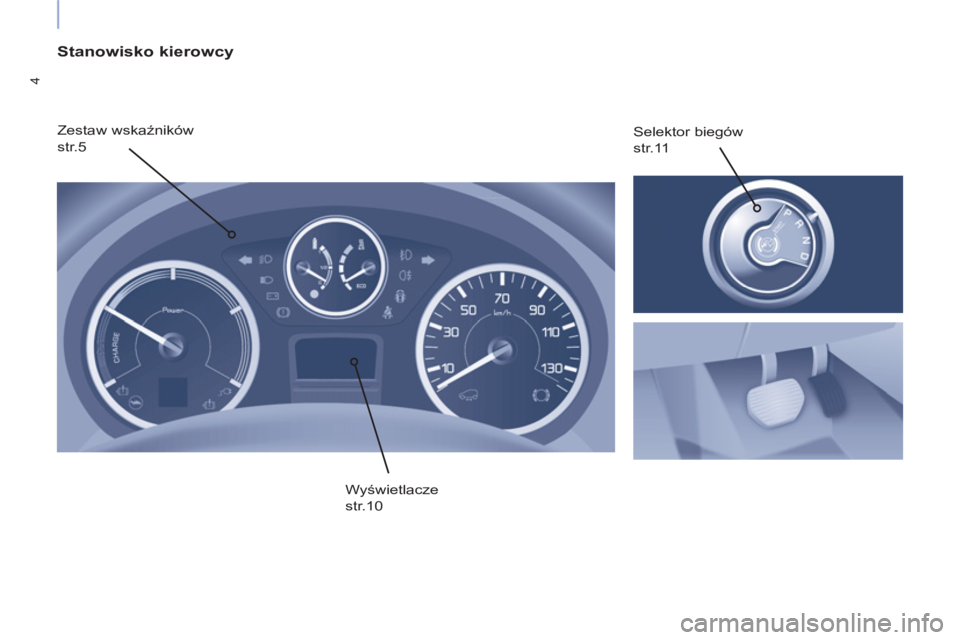

Stanowisko kierowcy

Zestaw wskaźników
str.5 Selektor biegów
str.11
Wyświetlacze
str.10

5
STANOWISKO KIEROWCY

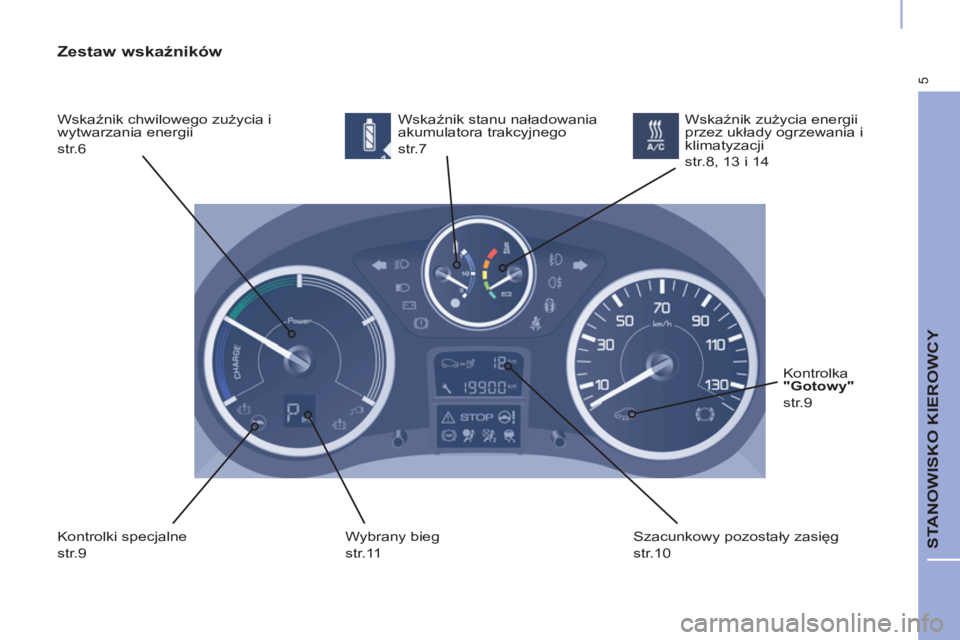

Zestaw wskaźników

Wskaźnik chwilowego zużycia i
wytwarzania energii
str.6 Wskaźnik stanu naładowania
akumulatora trakcyjnego
str.7
Kontrolki specjalne
str.9 Wybrany bieg
str.11 Szacunkowy pozostały zasięg
str.10 Wskaźnik zużycia energii
przez układy ogrzewania i
klimatyzacji
str.8, 13 i 14
Kontrolka
"Gotowy"

str.9

6
WSKAŹNIKI

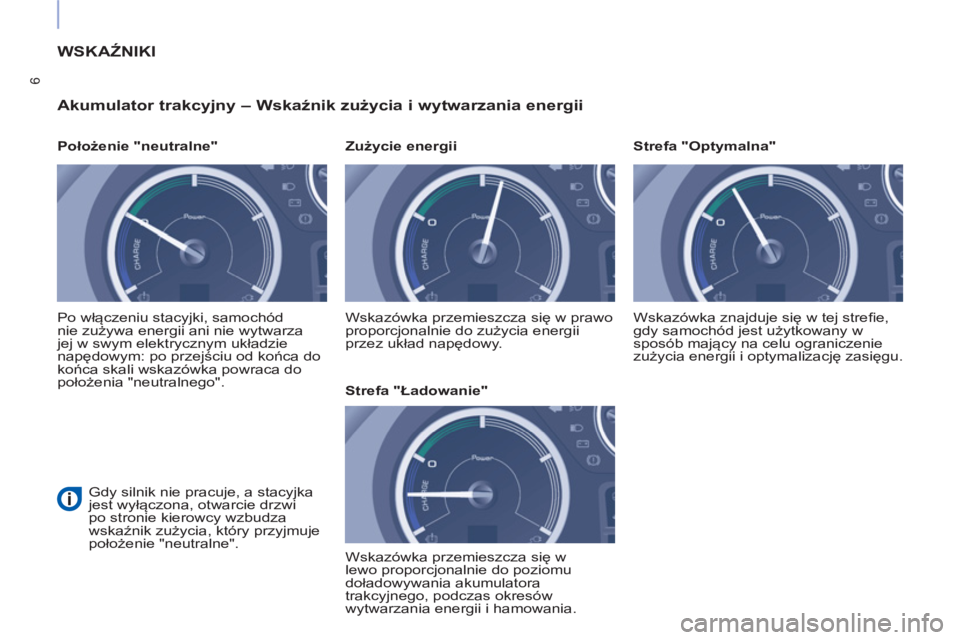

Akumulator trakcyjny – Wskaźnik zużycia i wytwarzania energii



Położenie "neutralne"
Po włączeniu stacyjki, samochód
nie zużywa energii ani nie wytwarza
jej w swym elektrycznym układzie
napędowym: po przejściu od końca do
końca skali wskazówka powraca do
położenia "neutralnego".
Gdy silnik nie pracuje, a stacyjka
jest wyłączona, otwarcie drzwi
po stronie kierowcy wzbudza
wskaźnik zużycia, który przyjmuje
położenie "neutralne". Wskazówka przemieszcza się w prawo
proporcjonalnie do zużycia energii
przez układ napędowy.

Zużycie energii
Wskazówka przemieszcza się w
lewo proporcjonalnie do poziomu
doładowywania akumulatora
trakcyjnego, podczas okresów
wytwarzania energii i hamowania.
Strefa "Ładowanie" Wskazówka znajduje się w tej strefi e,
gdy samochód jest użytkowany w
sposób mający na celu ograniczenie
zużycia energii i optymalizację zasięgu.

Strefa "Optymalna"
