2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

103
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
nawijacze wyposażone są w
mechanizm automatycznej blokady
wyzwalany w momencie zderzenia,
hamowania awaryjnego lub
przewrócenia samochodu.
Pas bezpieczeństwa odpina się
poprzez naciśnięcie czerwonego
przycisku na sprzączce. Po odpięciu,
prawidłowo ułożyć pas.
Zapala się kontrolka poduszki
powietrznej, jeżeli napinacze
zadziałały
. s kontaktować się z
aso

sieci
c I tro Ë n lub z warsztatem
specjalistycznym. Zalecenia dotyczące przewozu
dzieci:
-

do przewożenia dzieci o wzroście
mniejszym niż 150

cm, poniżej
12
roku życia, należy używać
odpowiednich fotelików,
-

nie wolno przewozić dziecka na
kolanach, nawet przy zapiętym
pasie bezpieczeństwa.Więcej informacji na temat
fotelików dziecięcych znajduje
się w rubryce 5, w części
"Przewożenie dzieci".
Pas bezpieczeństwa należy
czyścić za pomocą wody z
dodatkiem mydła lub środka
do czyszczenia materiałów
tekstylnych, sprzedawanego w
sieci

c I tro Ë na .
Ze względu na obowiązujące przepisy
bezpieczeństwa, każda naprawa lub
kontrola musi być wykonywana w
aso

sieci c I tro Ë n , co gwarantuje
właściwy standard usługi.
n

ależy okresowo kontrolować pasy
bezpieczeństwa (nawet po niewielkim
zderzeniu) w
aso

sieci c I tro Ë n
lub w warsztacie specjalistycznym:
pasy nie mogą posiadać śladów
zużycia, cięcia lub rozwarstwienia,
nie mogą być również przerabiane i
modyfikowane.Przednie pasy bezpieczeństwa
Fotele przednie wyposażone są w
napinacze pirotechniczne i ograniczniki
siły napięcia.
Pas bezpieczeństwa środkowego
fotela kanapy przedniej nie posiada
napinacza pirotechnicznego.
a

by pas bezpieczeństwa spełniał
swoje zadanie:
-

powinien być wykorzystywany
przez jedną osobę,
-


nie powinien być skręcony;
sprawdzić pociągając jednostajnym
ruchem przed siebie,
-


powinien być napięty jak najbliżej
ciała.
g

órna część pasa bezpieczeństwa
powinna przebiegać w zagłębieniu
ramienia.
Dolna część pasa bezpieczeństwa
powinna być ustawiona jak najniżej na
wysokości miednicy.
n

ie należy zamieniać miejscami
klamer pasów, ponieważ może to
spowodować ich nieprawidłowe
działanie.
j
eżeli siedzenia wyposażone
są w podłokietniki, część brzuszna
pasa powinna przechodzić pod
podłokietnikiem.
s

prawdzić prawidłowe zablokowanie
pasa pociągając go energicznym
ruchem.
bEZPIEcZE
stWo
5
Pasy bezpieczeństwa

104
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

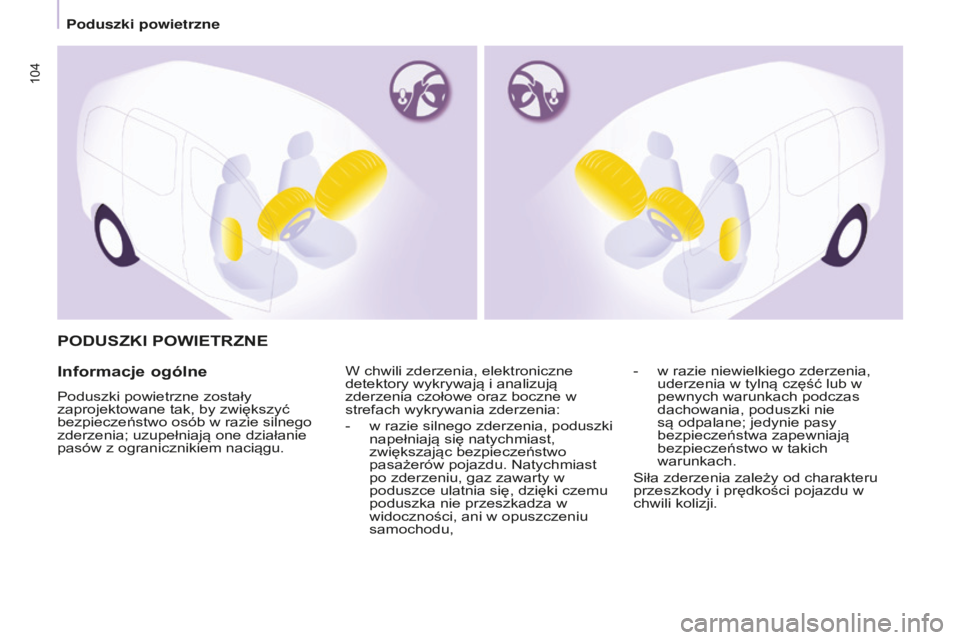

PODuSZKI POWIETRZNE
Informacje
ogólne
Poduszki powietrzne zostały
zaprojektowane tak, by zwiększyć
bezpieczeństwo osób w razie silnego
zderzenia; uzupełniają one działanie
pasów z ogranicznikiem naciągu. W chwili zderzenia, elektroniczne
detektory wykrywają i analizują
zderzenia czołowe oraz boczne w
strefach wykrywania zderzenia:
-

w razie silnego zderzenia, poduszki
napełniają się natychmiast,
zwiększając bezpieczeństwo
pasażerów pojazdu.

n atychmiast
po zderzeniu, gaz zawarty w
poduszce ulatnia się, dzięki czemu
poduszka nie przeszkadza w
widoczności, ani w opuszczeniu
samochodu, -

w razie niewielkiego zderzenia,
uderzenia w tylną część lub w
pewnych warunkach podczas
dachowania, poduszki nie
są odpalane; jedynie pasy
bezpieczeństwa zapewniają
bezpieczeństwo w takich
warunkach.
s

iła zderzenia zależy od charakteru
przeszkody i prędkości pojazdu w
chwili kolizji.
Poduszki powietrzne

105
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

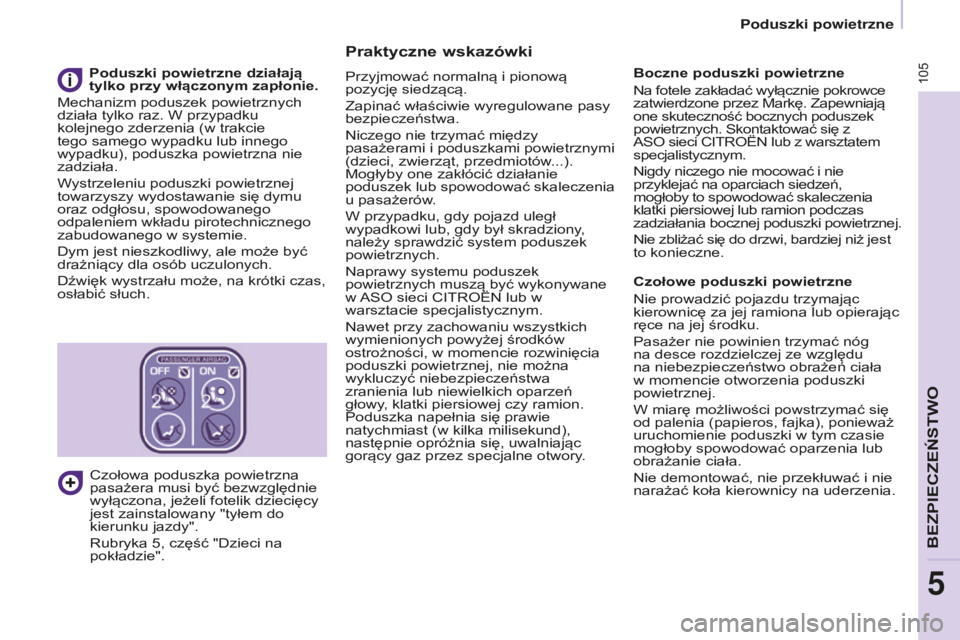

Praktyczne wskazówki
Przyjmować normalną i pionową
pozycję siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
n
iczego nie trzymać między
pasażerami i poduszkami powietrznymi
(dzieci, zwierząt, przedmiotów...).
Mogłyby one zakłócić działanie
poduszek lub spowodować skaleczenia
u pasażerów.
W przypadku, gdy pojazd uległ
wypadkowi lub, gdy był skradziony,
należy sprawdzić system poduszek
powietrznych.
n

aprawy systemu poduszek
powietrznych muszą być wykonywane
w
aso

sieci c I tro Ë n lub w
warsztacie specjalistycznym.
n

awet przy zachowaniu wszystkich
wymienionych powyżej środków
ostrożności, w momencie rozwinięcia
poduszki powietrznej, nie można
wykluczyć niebezpieczeństwa
zranienia lub niewielkich oparzeń
głowy, klatki piersiowej czy ramion.
Poduszka napełnia się prawie
natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając
gorący gaz przez specjalne otwory. Boczne poduszki powietrznen
a fotele zakładać wyłącznie pokrowce
zatwierdzone przez Markę. Zapewniają
one skuteczność bocznych poduszek
powietrznych.
s kontaktować się z
aso

sieci c I tro Ë n lub z warsztatem
specjalistycznym.
n

igdy niczego nie mocować i nie
przyklejać na oparciach siedzeń,
mogłoby to spowodować skaleczenia
klatki piersiowej lub ramion podczas
zadziałania bocznej poduszki powietrznej.
n

ie zbliżać się do drzwi, bardziej niż jest
to konieczne.
Czołowe poduszki powietrzne
n

ie prowadzić pojazdu trzymając
kierownicę za jej ramiona lub opierając
ręce na jej środku.
Pasażer nie powinien trzymać nóg
na desce rozdzielczej ze względu
na niebezpieczeństwo obrażeń ciała
w momencie otworzenia poduszki
powietrznej.
W miarę możliwości powstrzymać się
od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie
mogłoby spowodować oparzenia lub
obrażanie ciała.
n

ie demontować, nie przekłuwać i nie
narażać koła kierownicy na uderzenia.
Poduszki powietrzne działają
tylko przy włączonym zapłonie.
Mechanizm poduszek powietrznych
działa tylko raz. W przypadku
kolejnego zderzenia (w trakcie
tego samego wypadku lub innego
wypadku), poduszka powietrzna nie
zadziała.
Wystrzeleniu poduszki powietrznej
towarzyszy wydostawanie się dymu
oraz odgłosu, spowodowanego
odpaleniem wkładu pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wystrzału może, na krótki czas,
osłabić słuch.
c

zołowa poduszka powietrzna
pasażera musi być bezwzględnie
wyłączona, jeżeli fotelik dziecięcy
jest zainstalowany "tyłem do
kierunku jazdy".
r

ubryka 5, część "Dzieci na
pokładzie".
bEZPIEcZE
stWo
5
Poduszki powietrzne

106
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

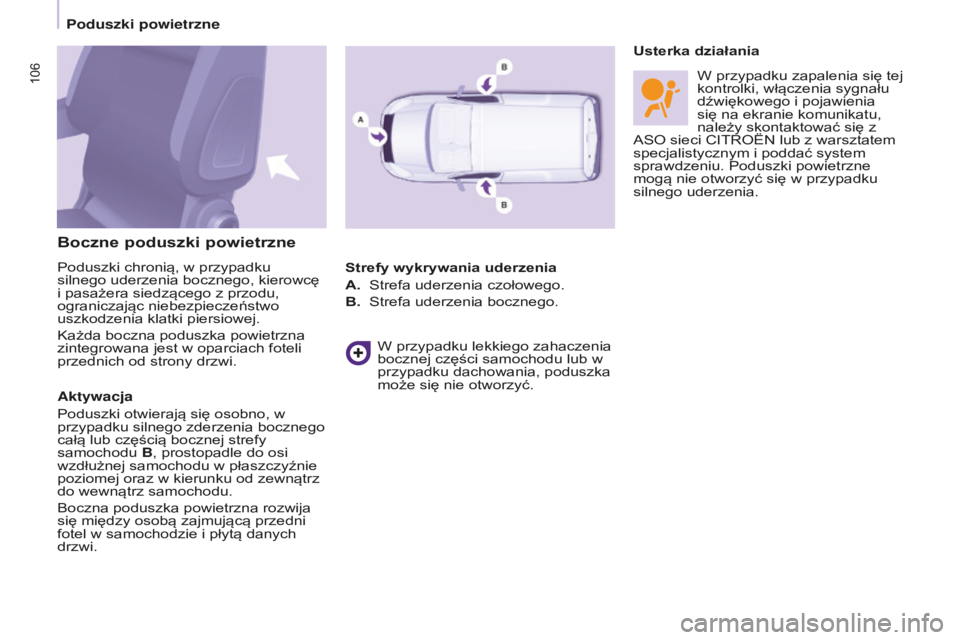

Boczne poduszki powietrzne
Poduszki chronią, w przypadku
silnego uderzenia bocznego, kierowcę
i pasażera siedzącego z przodu,
ograniczając niebezpieczeństwo
uszkodzenia klatki piersiowej.
k
ażda boczna poduszka powietrzna
zintegrowana jest w oparciach foteli
przednich od strony drzwi.
Aktywacja
Poduszki otwierają się osobno, w
przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy
samochodu
b , prostopadle do osi
wzdłużnej samochodu w płaszczyźnie
poziomej oraz w kierunku od zewnątrz
do wewnątrz samochodu.
b

oczna poduszka powietrzna rozwija
się między osobą zajmującą przedni
fotel w samochodzie i płytą danych
drzwi. Strefy wykrywania uderzenia
A.
s trefa uderzenia czołowego.
B.
s trefa uderzenia bocznego.
W przypadku lekkiego zahaczenia
bocznej części samochodu lub w
przypadku dachowania, poduszka
może się nie otworzyć.
u
sterka działania
W przypadku zapalenia się tej
kontrolki, włączenia sygnału
dźwiękowego i pojawienia
się na ekranie komunikatu,
należy skontaktować się z
aso
sieci c I tro Ë n lub z warsztatem
specjalistycznym i poddać system
sprawdzeniu. Poduszki powietrzne
mogą nie otworzyć się w przypadku
silnego uderzenia.
Poduszki powietrzne

107
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

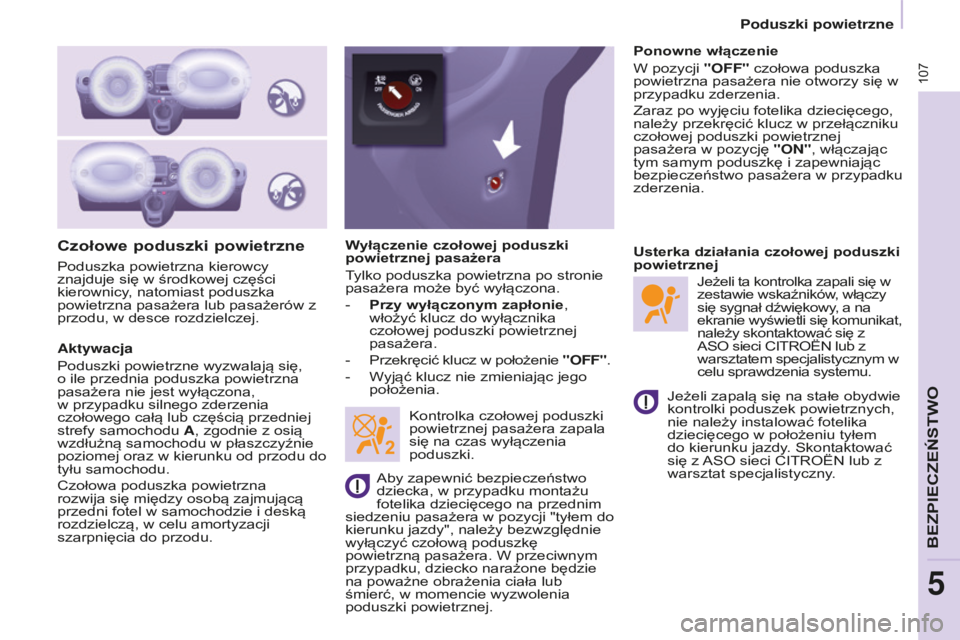

Czołowe poduszki powietrzne
Aktywacja
Poduszki powietrzne wyzwalają się,
o ile przednia poduszka powietrzna
pasażera nie jest wyłączona,
w przypadku silnego zderzenia
czołowego całą lub częścią przedniej
strefy samochodu A, zgodnie z osią
wzdłużną samochodu w płaszczyźnie
poziomej oraz w kierunku od przodu do
tyłu samochodu.
c
zołowa poduszka powietrzna
rozwija się między osobą zajmującą
przedni fotel w samochodzie i deską
rozdzielczą, w celu amortyzacji
szarpnięcia do przodu. Wyłączenie czołowej poduszki
powietrznej pasażera
tylko poduszka powietrzna po stronie
pasażera może być wyłączona.
-

Przy wyłączonym zapłonie
,
włożyć klucz do wyłącznika
czołowej poduszki powietrznej
pasażera.
- Przekręcić klucz w położenie "OFF".
-

W
yjąć klucz nie zmieniając jego
położenia.
k

ontrolka czołowej poduszki
powietrznej pasażera zapala
się na czas wyłączenia
poduszki.


j eżeli zapalą się na stałe obydwie
kontrolki poduszek powietrznych,
nie należy instalować fotelika
dziecięcego w położeniu tyłem
do kierunku jazdy.
s kontaktować
się z
aso

sieci c I tro Ë n lub z
warsztat specjalistyczny.
u
sterka działania czołowej poduszki
powietrznej
a

by zapewnić bezpieczeństwo
dziecka, w przypadku montażu
fotelika dziecięcego na przednim
siedzeniu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie
wyłączyć czołową poduszkę
powietrzną pasażera. W przeciwnym
przypadku, dziecko narażone będzie
na poważne obrażenia ciała lub
śmierć, w momencie wyzwolenia
poduszki powietrznej. Ponowne włączenie
W pozycji "OFF" czołowa poduszka
powietrzna pasażera nie otworzy się w
przypadku zderzenia.
Zaraz po wyjęciu fotelika dziecięcego,
należy przekręcić klucz w przełączniku
czołowej poduszki powietrznej
pasażera w pozycję "ON", włączając
tym samym poduszkę i zapewniając
bezpieczeństwo pasażera w przypadku
zderzenia.


j eżeli ta kontrolka zapali się w
zestawie wskaźników, włączy
się sygnał dźwiękowy, a na
ekranie wyświetli się komunikat,
należy skontaktować się z aso sieci c I tro Ë n lub z
warsztatem specjalistycznym w
celu sprawdzenia systemu.
Poduszka powietrzna kierowcy
znajduje się w środkowej części
kierownicy, natomiast poduszka
powietrzna pasażera lub pasażerów z
przodu, w desce rozdzielczej.
bEZPIEcZE
stWo
5
Poduszki powietrzne

108
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

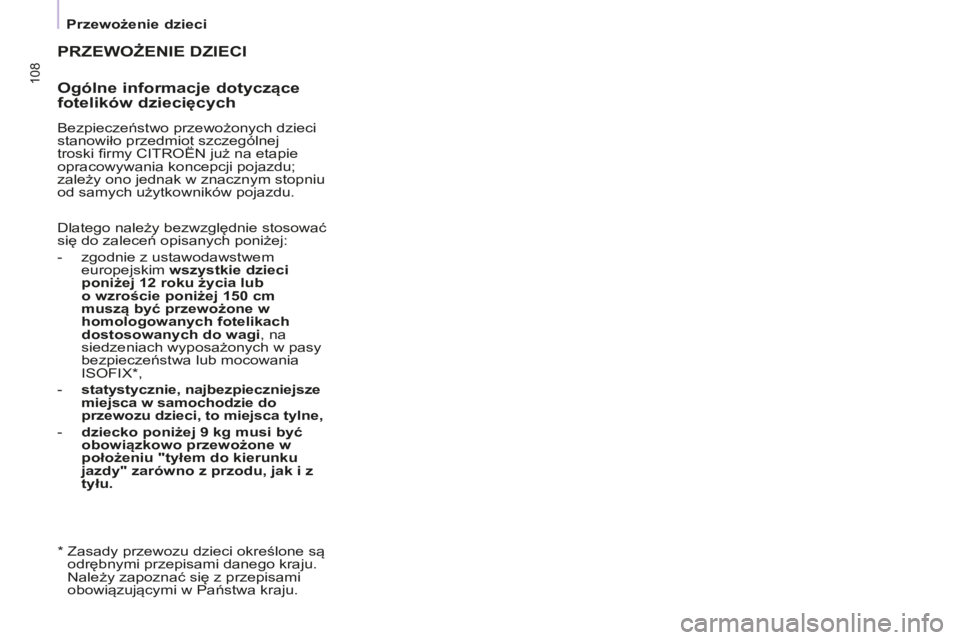

PRZEWOżENIE DZIECI
Ogólne
informacje dotyczące
fotelików dziecięcych
bezpieczeństwo przewożonych dzieci
stanowiło przedmiot szczególnej
troski firmy
c I tro Ë n już na etapie
opracowywania koncepcji pojazdu;
zależy ono jednak w znacznym stopniu
od samych użytkowników pojazdu.
*

Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
n

ależy zapoznać się z przepisami
obowiązującymi w Państwa kraju.
Dlatego należy bezwzględnie stosować
się do zaleceń opisanych poniżej:
-

zgodnie z ustawodawstwem
europejskim

wszystkie dzieci
poniżej 12
roku życia lub
o wzroście poniżej 150
cm
muszą być przewożone w
homologowanych fotelikach
dostosowanych do wagi, na
siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania
I
so FIX*,
-

statystycznie, najbezpieczniejsze

miejsca w samochodzie do
przewozu dzieci, to miejsca tylne,
-

dziecko poniżej 9
kg musi być
obowiązkowo przewożone w
położeniu "tyłem do kierunku
jazdy" zarówno z przodu, jak i z
tyłu.
Przewożenie dzieci

109
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015

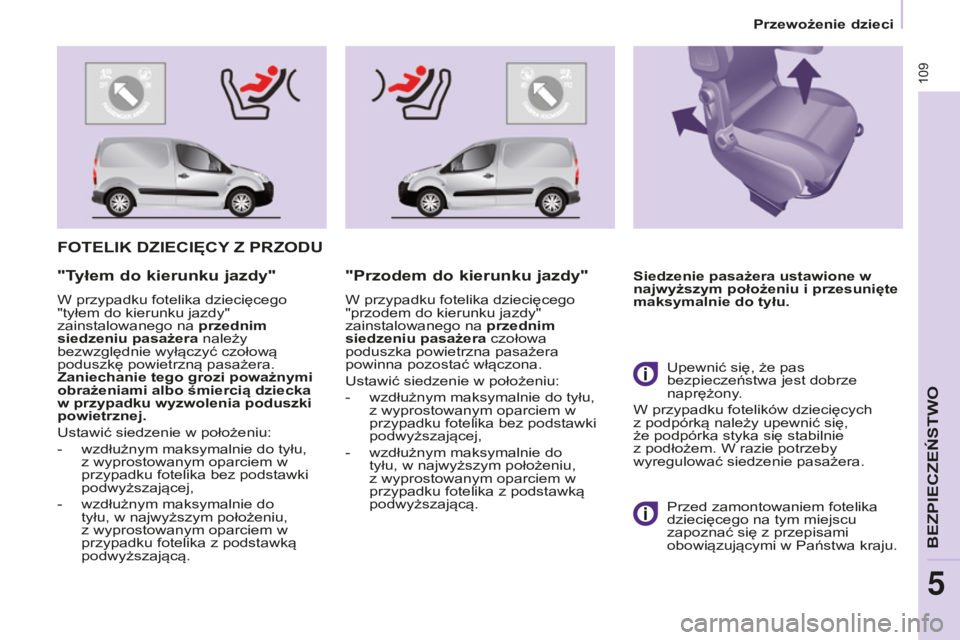

FOTELIK DZIECIęCY Z PRZOD u
Siedzenie pasażera ustawione w
najwyższym położeniu i przesunięte
maksymalnie do tyłu."Tyłem do kierunku jazdy"
W przypadku fotelika dziecięcego
"tyłem do kierunku jazdy"
zainstalowanego na przednim
siedzeniu pasażera należy
bezwzględnie wyłączyć czołową
poduszkę powietrzną pasażera.
Zaniechanie tego grozi poważnymi
obrażeniami albo śmiercią dziecka
w przypadku wyzwolenia poduszki
powietrznej.
u

stawić siedzenie w położeniu:
-

wzdłużnym maksymalnie do tyłu,
z wyprostowanym oparciem w
przypadku fotelika bez podstawki
podwyższającej,
-


wzdłużnym maksymalnie do
tyłu, w najwyższym położeniu,
z wyprostowanym oparciem w
przypadku fotelika z podstawką
podwyższającą.
"Przodem do kierunku jazdy"
W przypadku fotelika dziecięcego
"przodem do kierunku jazdy"
zainstalowanego na przednim
siedzeniu pasażera czołowa
poduszka powietrzna pasażera
powinna pozostać włączona.
u
stawić siedzenie w położeniu:
-

wzdłużnym maksymalnie do tyłu,
z wyprostowanym oparciem w
przypadku fotelika bez podstawki
podwyższającej,
-


wzdłużnym maksymalnie do
tyłu, w najwyższym położeniu,
z wyprostowanym oparciem w
przypadku fotelika z podstawką
podwyższającą.
u
pewnić się, że pas
bezpieczeństwa jest dobrze
naprężony.
W przypadku fotelików dziecięcych
z podpórką należy upewnić się,
że podpórka styka się stabilnie
z podłożem. W razie potrzeby
wyregulować siedzenie pasażera.
Przed zamontowaniem fotelika
dziecięcego na tym miejscu
zapoznać się z przepisami
obowiązującymi w Państwa kraju.
bEZPIEcZE
stWo
5
Przewożenie dzieci

11 0
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
WYŁąCZANIE CZOŁOWEJ PODuSZKI
POWIETRZNEJ
PASA ż ERA
nigdy nie instalować systemu
fotelika dziecięcego typu "tyłem
do kierunku jazdy" na fotelu
chronionym włączoną czołową
poduszką powietrzną. Może to
spowodować śmierć dziecka albo jego
poważne zranienie.
Etykieta
ostrzegawcza umieszczona po
obu stronach osłony przeciwsłonecznej
pasażera przypomina o tym zaleceniu.
Zgodnie z obowiązującymi przepisami
w tabelach zamieszczonych w dalszej
części znajdą Państwo to ostrzeżenie
we wszystkich wymaganych językach. a by uzyskać więcej informacji
dotyczących neutralizacji czołowej
poduszki powietrznej pasażera,
patrz rubryka 5, część "Poduszki
powietrzne".
Przewożenie dzieci
