2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

127
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
POZIOMY PŁYN ó W
W

ymiana oleju
operacja konieczna do wykonania
zgodnie z planem obsługowym
producenta.
n iezbędne informacje
dostępne są w
aso

sieci c I tro Ë n .
Przed napełnieniem, wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu, sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
przewidzianego przez producenta.
u

żywać płynów zalecanych przez
producenta, spełniających wymagania
norm D
ot 4.
Poziom płynu musi mieścić się
między oznaczeniami MI
n I i M a XI
zaznaczonymi na zbiorniku.
k

onieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w
aso

sieci c I tro Ë n

lub w warsztacie specjalistycznym.
Kontrolki
W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika,
należy postępować ostrożnie, tak by nie
uszkodzić spinek mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju
co 5000 km i uzupełniać go, jeśli
to konieczne, między wymianami
podczas przeglądu.
Poziom sprawdza się przy zimnym
silniku, w samochodzie ustawionym
na poziomym podłożu, przy użyciu
wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach wybrany
olej musi spełniać wymagania podane
w planie obsługowym producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu.
n iezbędne
informacje dostępne są w
aso
sieci
c

I tro Ë n oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
W

eryfikacja z wykorzystaniem
kontrolek znajdujących się w
zestawie wskaźników została
opisana w rubryce 3, w części
"
s tanowisko kierowcy".
2
oznaczenia poziomu
na wskaźniku:
A = maxi.
W przypadku
przekroczenia tego
oznaczenia, należy
skontaktować się z
aso

sieci c I tro Ë n
lub z warsztatem
specjalistycznym.
b

= mini.
n

igdy nie doprowadzać
do obniżenia poziomu
poniżej tego oznaczenia.
a

by zapewnić
niezawodność silnika i
systemu oczyszczania
spalin, nie należy
stosować dodatków do
oleju silnikowego.
KONTROLE
7
Poziomy płynów

128
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
Poziom płynu chłodzącego
należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
g

dy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki.
b iorąc ponadto pod
uwagę, że układ chłodzenia działa
pod ciśnieniem, należy odczekać co
najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
a

by uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia.
g dy ciśnienie
spadnie, odkręcić korek całkowicie i
uzupełnić poziom płynu chłodzącego.
k

onieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w
aso


sieci
c I tro Ë n .
Poziom płynu układu
kierowniczego ze wspomaganiem
samochód należy ustawić poziomo,
a silnik powinien być zimny . o dkręcić
korek połączony ze wskaźnikiem i
sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami
MI
n I i M a XI.
a
by zregenerować filtr, należy
zwiększyć prędkość, gdy tylko warunki
drogowe na to pozwolą, do 60 km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5
minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji filtra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyficzne odgłosy.
j

eżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktować się z
aso


sieci
c I tro Ë n lub z warsztatem
specjalistycznym.
u

zupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MI
n
I i
M
a
XI zaznaczonymi na zbiorniku
wyrównawczym.
j
eżeli ilość
dolanego płynu przekracza 1

litr,
należy skontrolować układ w
aso


sieci
c
I
tro
Ë
n
lub w warsztacie
specjalistycznym.
Poziom płynu spryskiwaczy
szyb i reflektorów
aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz o
bezpieczeństwie, zalecamy stosowanie
produktów gamy
c I tro Ë n .
a

by zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3
litry.
j

eżeli samochód wyposażony jest w
spryskiwacz reflektorów, pojemność
zbiornika wynosi 6
litrów.
Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)
uzupełnienie
u
zupełnienie poziomu dodatku musi
być jak najszybciej wykonane w
aso


sieci
c I tro Ë n lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny
.
n

ie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w
aso

sieci
c

I tro Ë n .
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
j

eżeli kontrolka zapali się przy
pracującym silniku, oznacza to początek
zapychania się filtra cząstek stałych
(wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).
Poziomy płynów

129
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015

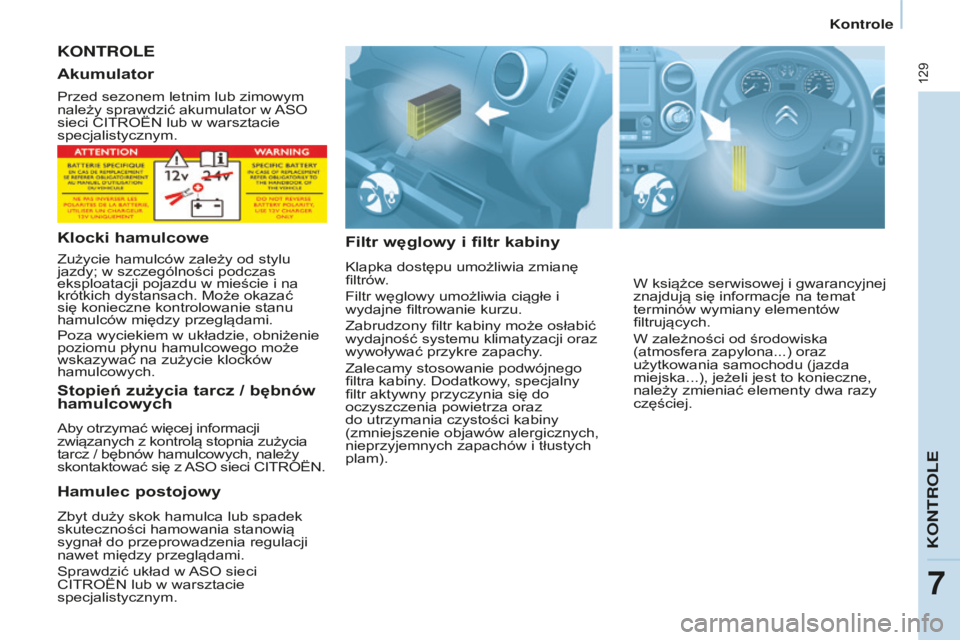

KONTROLE
Filtr
węglowy i filtr kabiny
klapka dostępu umożliwia zmianę
filtrów .
Filtr węglowy umożliwia ciągłe i
wydajne filtrowanie kurzu.
Zabrudzony filtr kabiny może osłabić
wydajność systemu klimatyzacji oraz
wywoływać przykre zapachy.
Zalecamy stosowanie podwójnego
filtra kabiny. Dodatkowy, specjalny
filtr aktywny przyczynia się do
oczyszczenia powietrza oraz
do utrzymania czystości kabiny
(zmniejszenie objawów alergicznych,
nieprzyjemnych zapachów i tłustych
plam).
Akumulator
Przed sezonem letnim lub zimowym
należy sprawdzić akumulator w aso
sieci
c I tro Ë n lub w warsztacie
specjalistycznym.
Klocki hamulcowe
Zużycie hamulców zależy od stylu
jazdy; w szczególności podczas
eksploatacji pojazdu w mieście i na
krótkich dystansach. Może okazać
się konieczne kontrolowanie stanu
hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie klocków
hamulcowych.
Stopień zużycia tarcz / bębnów
hamulcowych
aby otrzymać więcej informacji
związanych z kontrolą stopnia zużycia
tarcz / bębnów hamulcowych, należy
skontaktować się z
aso

sieci c I tro Ë n .
hamulec postojowy
Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji
nawet między przeglądami.
s

prawdzić układ w
aso
sieci
c

I tro Ë n lub w warsztacie
specjalistycznym. W książce serwisowej i gwarancyjnej
znajdują się informacje na temat
terminów wymiany elementów
filtrujących.
W zależności od środowiska
(atmosfera zapylona...) oraz
użytkowania samochodu (jazda
miejska...), jeżeli jest to konieczne,
należy zmieniać elementy dwa razy
częściej.
KONTROLE
7
Kontrole

130
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
Praktyczne wskazówki
stosować wyłącznie produkty zalecane
przez c I tro Ë na lub produkty
wysokiej jakości o identycznej
charakterystyce.
aby zoptymalizować działanie tak
ważnych systemów , jakim jest układ
hamulcowy,
c I tro Ë n wybiera i
proponuje odpowiednio dobrane produkty.
Spuszczenie wody znajdującej się w
odstojniku filtra oleju napędowegoManualna skrzynia biegów
należy kontrolować poziom według
planu przeglądów producenta.
a

by nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim
ciśnieniem.
Po myciu samochodu, w warunkach
zimowych lub przy dużej wilgotności,
tarcze i klocki hamulcowe mogą pokryć
się szronem, zmniejszając skuteczność
hamowania. Zahamować lekko kilka
razy, aby je wysuszyć i odszronić.
j

eżeli ta kontrolka zapali się,
spuścić wodę z odstojnika
filtra.
n
ależy także to robić
regularnie przy każdej
wymianie oleju silnikowego.
a

by usunąć wodę, należy odkręcić
korek spustowy, umieszczony na filtrze.
o

dczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a
następnie dokręcić korek spustowy.
Filtr cząstek stałych (Diesel)
obsługę filtra cząstek stałych należy
bezwzględnie przeprowadzać w aso
sieci
c I tro Ë n .
W trakcie przyspieszania, po
długotrwałej wolnej jeździe lub
na małych obrotach, można
zauważyć wydobywanie się z układu
wydechowego pary wodnej.
n ie
stwarza to żadnego zagrożenia dla
samochodu i środowiska naturalnego.
Filtr oleju
regularnie wymieniać wkłady filtrujące
zgodnie z planem obsługi producenta.
W silnikach HDi zastosowano
najnowsze rozwiązania
technologiczne.
k ażda czynność
serwisowa wymaga szczególnych
kwalifikacji, które jest w stanie
zagwarantować
aso

sieci c I tro Ë n .
W zależności od kraju przeznaczenia.
Kontrole

131
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
TANKOWANIE PALIWA
Minimalny

poziom paliwa
Tankowanie paliwa
Paliwo wlewamy przy wyłączonym
silniku.
-
o tworzyć klapkę wlewu paliwa.
-

Włożyć klucz, następnie obrócić go
o ćwierć obrotu.
-


Zdjąć
korek wlewu paliwa i zawiesić
go na występie umieszczonym po
wewnętrznej stronie klapki.
Podczas tankowania, gdy klapka
jest otwarta, należy zwrócić
uwagę, aby nikt nie próbował
otworzyć bocznych drzwi
przesuwnych.
j

eżeli zostanie osiągnięty
minimalny poziom paliwa,
zapali się ta kontrolka.
g

dy zapali się ona po raz pierwszy, w
zbiorniku pozostaje około 8

litrów, w
zależności od stylu jazdy i typu silnika.
n

ależy bezwzględnie uzupełnić paliwo,
aby uniknąć unieruchomienia silnika.
n

igdy nie doprowadzać do
unieruchomienia silnika ze względu
na ryzyko uszkodzenia układu
oczyszczania spalin i wtryskowego.Paliwo stosowane w silnikach
benzynowych
na etykietce wskazany jest rodzaj
paliwa, które należy stosować.
Dodatkowe ilości paliw
a powinny
być większe od 5
litrów, aby zostały
uwzględnione przez wskaźnik poziomu
paliwa.
o

twarcie korka może wywołać dźwięk
zasysania powietrza.
j est to zupełnie
normalne i podciśnienie to jest
spowodowane szczelnością układu
paliwowego.
j

eżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać
paliwa po trzecim zadziałaniu zaworu
pistoletu. Mogłoby to spowodować
nieprawidłowe działanie pojazdu.
Pojemność zbiornika paliwa wynosi
około 60
litrów.
-

Po wlaniu paliwa założyć korek i
zamknąć klapkę.
s
ilniki benzynowe są przystosowane
do pracy z biopaliwami typu
E10 (zawierającymi 10% etanolu),
zgodnymi z normami europejskimi
E n 228 i E n 15376.
Paliwa typu E85 (zawierające do 85%
etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować
ten rodzaj paliwa (samochody b ioFlex). j
akość etanolu musi być zgodna z
europejską normą E
n 15293.
KONTROLE
7
Paliwo

DIESEL
132
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015

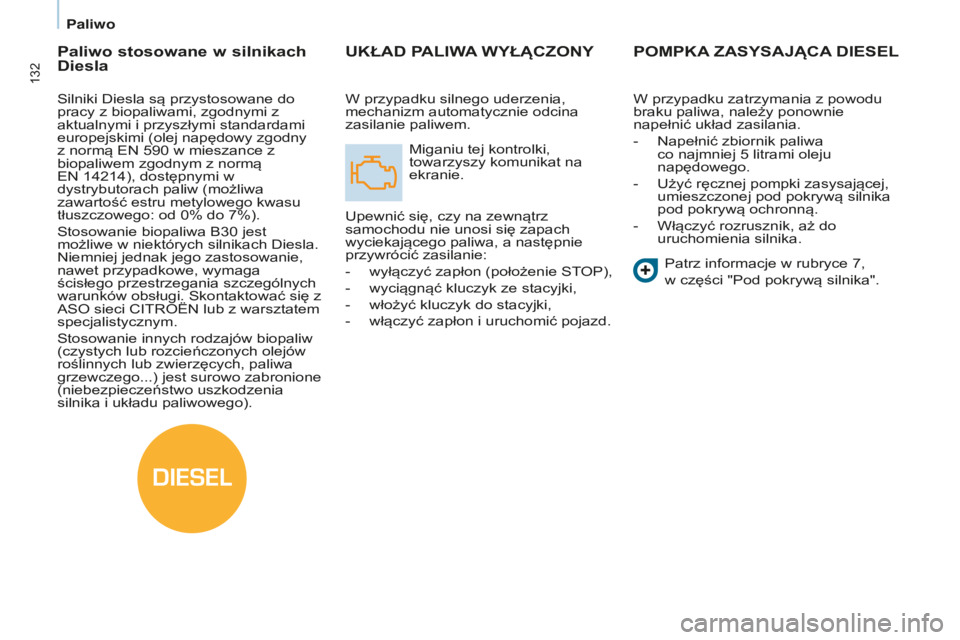

uKŁAD PALIWA WYŁ ą CZONY
Miganiu tej kontrolki,
towarzyszy komunikat na
ekranie.
u

pewnić się, czy na zewnątrz
samochodu nie unosi się zapach
wyciekającego paliwa, a następnie
przywrócić zasilanie:
-

wyłączyć zapłon (położenie
sto P),
-

wyciągnąć kluczyk ze stacyjki,
-


włożyć kluczyk do stacyjki,
-


włączyć zapłon i uruchomić pojazd.
POMPKA ZASYSAJ ą CA DIESEL
Patrz informacje w rubryce 7,
w części "Pod pokrywą silnika".
Paliwo stosowane w silnikach
Diesla
silniki Diesla są przystosowane do
pracy z biopaliw ami, zgodnymi z
aktualnymi i przyszłymi standardami
europejskimi (olej napędowy zgodny
z normą E
n 590 w mieszance z
biopaliwem zgodnym z normą
E
n 14214), dostępnymi w
dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu
tłuszczowego: od 0% do 7%).
s

tosowanie biopaliwa b 30 jest
możliwe w niektórych silnikach Diesla.
n

iemniej jednak jego zastosowanie,
nawet przypadkowe, wymaga
ścisłego przestrzegania szczególnych
warunków obsługi.
s kontaktować się z
aso

sieci c I tro Ë n lub z warsztatem
specjalistycznym.
s

tosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo zabronione
(niebezpieczeństwo uszkodzenia
silnika i układu paliwowego). W przypadku zatrzymania z powodu
braku paliwa, należy ponownie
napełnić układ zasilania.
-
n apełnić zbiornik paliwa
co najmniej 5
litrami oleju
napędowego.
-
u żyć ręcznej pompki zasysającej,
umieszczonej pod pokrywą silnika
pod pokrywą ochronną.
-

Włączyć rozrusznik, aż do
uruchomienia silnika.
W przypadku silnego uderzenia,
mechanizm automatycznie odcina
zasilanie paliw

em.
Paliwo

133
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015

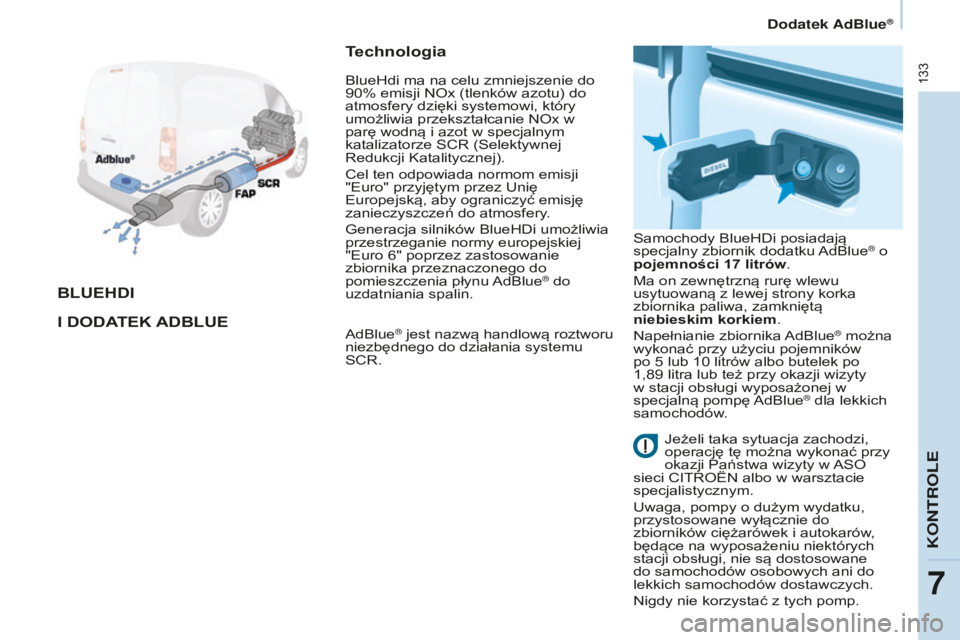

BLuEhDI
I DODATEK A D B L u E
T
echnologia
adblue® jest nazwą handlową roztworu
niezbędnego do działania systemu
scr

.
s
amochody b lueHDi posiadają
specjalny zbiornik dodatku
a
d b lue
® o
pojemności 17

litrów.
Ma on zewnętrzną rurę wlewu
usytuowaną z lewej strony korka
zbiornika paliwa, zamkniętą
niebieskim korkiem.
n

apełnianie zbiornika
a

d
b
lue
® można
wykonać przy użyciu pojemników
po 5

lub 10

litrów albo butelek po
1,89

litra lub też przy okazji wizyty
w stacji obsługi wyposażonej w
specjalną pompę
a

d
b
lue
® dla lekkich
samochodów.
b

lueHdi ma na celu zmniejszenie do
90% emisji
no
x (tlenków azotu) do
atmosfery dzięki systemowi, który
umożliwia przekształcanie
no
x w
parę wodną i azot w specjalnym
katalizatorze
scr
(
s
elektywnej
r

edukcji
k
atalitycznej).
c

el ten odpowiada normom emisji
"Euro" przyjętym przez
u
nię
Europejską, aby ograniczyć emisję
zanieczyszczeń do atmosfery.
g

eneracja silników
b
lueHDi umożliwia
przestrzeganie normy europejskiej
"Euro 6" poprzez zastosowanie
zbiornika przeznaczonego do
pomieszczenia płynu
a

d
b
lue
® do
uzdatniania spalin.
j

eżeli taka sytuacja zachodzi,
operację tę można wykonać przy
okazji Państwa wizyty w
aso


sieci
c I tro Ë n albo w warsztacie
specjalistycznym.
u

waga, pompy o dużym wydatku,
przystosowane wyłącznie do
zbiorników ciężarówek i autokarów,
będące na wyposażeniu niektórych
stacji obsługi, nie są dostosowane
do samochodów osobowych ani do
lekkich samochodów dostawczych.
n

igdy nie korzystać z tych pomp.
KONTROLE
7
Dodatek AdBlue®

134
berlingo-2-Vu_pl_chap07_Verification_ed01-2015berlingo-2-Vu_pl_chap07_Verification_ed01-2015
Przydatne informacje
g
dy zapas płynu
a
d b lue®
znajdującego się w zbiorniku jest
wystarczający, żadna informacja nie
jest wyświetlana.
n

atomiast gdy tylko zapas
dodatku w zbiorniku osiągnie próg
2400

km (1500

mil) pozostałych do
przejechania, kierowca jest ostrzegany
różnymi czasowymi sygnałami
(kontrolka, komunikat, sygnał
dźwiękowy), które stają się bardziej
intensywne w miarę pokonywania
kolejnych kilometrów, a wreszcie stają
się ciągłe.
W miarę jak rośnie przebieg i maleje
zapas płynu, ostrzeżenia nasilają się i
komunikat staje się widoczny stale.
k

iedy zbiornik
a

d
b
lue
® jest pusty,
ponowny rozruch silnika staje się
niemożliwy.
Zalecamy gorąco, aby nie czekać na
kolejne ostrzeżenia z uzupełnieniem
zapasu dodatku
a

d
b
lue
® i uzupełnić
ten zapas możliwie jak najszybciej.
Napełnianie zbiornika dodatku
Dla lekkich samochodów pojemniki
po 5

lub 10

litrów i butelki po 1,89

litra
(1/2

galona) są sprzedawane w
aso


sieci
c
I
tro
Ë
n
, zanim nie zostaną one
wyposażone w pompy do tankowania
a

d
b
lue
®.
Przed własnoręcznym wykonaniem
napełniania zbiornika
a

d b lue
®
należy upewnić się, że dysponujemy
odpowiednią rurką do napełniania,
dostarczaną (lub nie) z pojemnikiem.
Dodatek AdBlue®
