2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

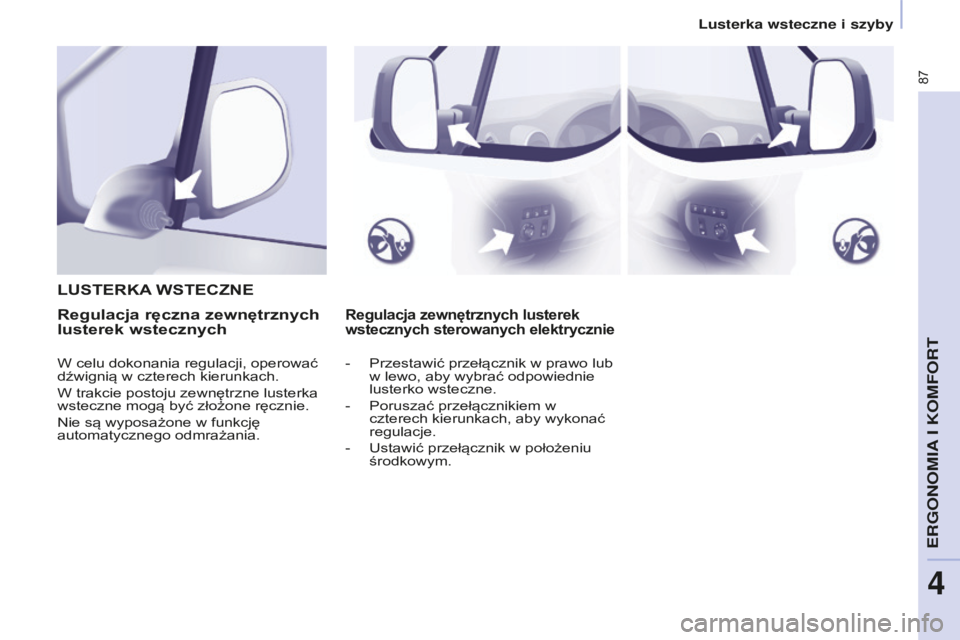

87
Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015
Regulacja zewnętrznych lusterek
wstecznych sterowanych elektrycznie
LuSTERKA WSTECZNE
Regulacja

ręczna zewnętrznych
lusterek wstecznych
W celu dokonania regulacji, operować
dźwignią w czterech kierunkach.
W trakcie postoju zewnętrzne lusterka
wsteczne mogą być złożone ręcznie.
n

ie są wyposażone w funkcję
automatycznego odmrażania. -
Przestawić przełącznik w prawo lub
w lewo, aby wybrać odpowiednie
lusterko wsteczne.
-

Poruszać przełącznikiem w
czterech kierunkach, aby wykonać
regulacje.
-

u stawić przełącznik w położeniu
środkowym.
ERGONOMIA I KOMFORT
4
Lusterka wsteczne i szyby

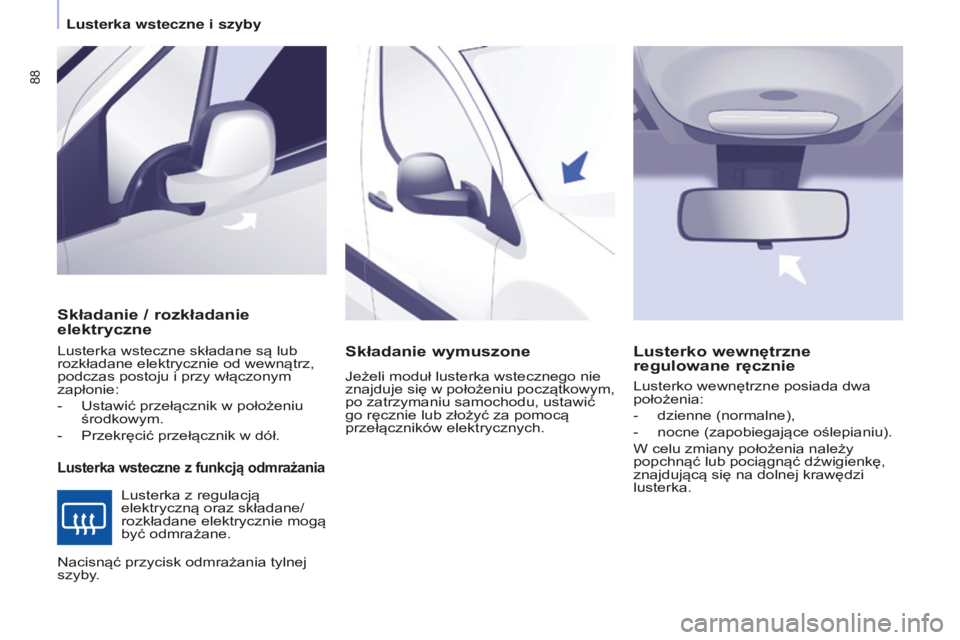

88
Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015
Składanie / rozkładanie
elektryczne
Lusterka wsteczne z funkcją odmrażania
Lusterka wsteczne składane są lub
rozkładane elektrycznie od wewnątrz,
podczas postoju i przy włączonym
zapłonie:
- u stawić przełącznik w położeniu
środkowym.
-

Przekręcić przełącznik w dół. Lusterka z regulacją
elektryczną oraz składane/
rozkładane elektrycznie mogą
być odmrażane.
Składanie wymuszone
jeżeli moduł lusterka wstecznego nie
znajduje się w położeniu początkowym,
po zatrzymaniu samochodu, ustawić
go ręcznie lub złożyć za pomocą
przełączników elektrycznych.
Lusterko wewnętrzne
regulowane ręcznie
Lusterko wewnętrzne posiada dwa
położenia:
-

dzienne (normalne),
-


nocne (zapobiegające oślepianiu).
W celu zmiany położenia należy
popchnąć lub pociągnąć dźwigienkę,
znajdującą się na dolnej krawędzi
lusterka.
n

acisnąć przycisk odmrażania tylnej
szyby.
Lusterka wsteczne i szyby

89
Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_pl_Chap04_Ergonomie_ed01-2015
ELEKTRYCZNE PODNOśNIKI SZYB
System antyzaciskowy
gdy podnosząca się szyba napotka
przeszkodę, zatrzyma się i częściowo
opuści.
s
terowanie elektryczne podnośników
jest wyłączane:
-
około 45
sekund po wyłączeniu
zapłonu,
-
po otworzeniu drzwi przednich,
jeżeli zapłon jest wyłączony

.
Tryb ręczny
nacisnąć przycisk lub pociągnąć go,
nie pokonując punktu oporu.
s

zyba zatrzyma się w momencie
zwolnienia przycisku.
ten tryb działania jest
dostępny w zależności od
wyposażenia; identyfikuje
go ten symbol na danym
przycisku.
1.
s trona kierowcy
2. s trona pasażera
Ponowne włączenie systemu
Po podłączeniu akumulatora lub w
przypadku usterki należy ponownie
uruchomić system antyzaciskowy.
Wskazówki praktyczne
W przypadku zaciśnięcia, w trakcie
pracy podnośnika szyby, należy
zmienić kierunek ruchu szyby. W tym
celu należy nacisnąć odpowiedni
przycisk.
j

eżeli kierowca włącza przycisk
podnośnika szyby pasażera, musi
upewnić się, czy nikt nie uniemożliwi
prawidłowego zamknięcia szyby.
k

ierowca powinien sprawdzić, czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub
opuszczania szyby należy zwracać
szczególną uwagę na dzieci.
Po wielu operacjach zamykania/
otwierania szyby za pomocą przycisku
elektrycznego podnośnika szyby
włącza się zabezpieczenie, które
umożliwia wyłącznie zamknięcie
szyby. Po zamknięciu poczekać
około 40
minut. Po upływie tego
czasu działanie przycisku zostaje
przywrócone.
o
puścić całkowicie szybę, a
następnie podnieść ją; po każdym
naciśnięciu będzie się podnosiła o kilka
centymetrów. Powtarzać czynność do
całkowitego zamknięcia szyby.
Po osiągnięciu położenia zamkniętej
szyby należy przytrzymać przełącznik
jeszcze przez przynajmniej jedną
sekundę.
W trakcie tej czynności system
zaciskowy jest wyłączony.
Dysponują Państwo dwoma trybami
działania:
Tryb automatyczny
nacisnąć przycisk lub pociągnąć go,
pokonując punkt oporu.
s

zyba otworzy się lub zamknie
całkowicie po zwolnieniu przycisku.
Ponowne naciśnięcie przycisku
powoduje zatrzymanie szyby.
ERGONOMIA I KOMFORT
4
Lusterka wsteczne i szyby

90
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
śWIATŁA AWARYJNE
S

YGNAŁ D ź WI ę KOWY
nacisnąć środek kierownicy.
hAMuLEC POSTOJOWY
Włączanie
Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu należy
upewnić się, że hamulec ręczny został
zaciągnięty.
Zaciągnąć hamulec postojowy
wyłącznie po zatrzymaniu pojazdu.
W przypadku wyjątkowego użycia
hamulca postojowego podczas jazdy
należy zaciągać hamulec bardzo
powoli, aby nie zablokować kół tylnych
(niebezpieczeństwo poślizgu).
Wcisnąć ten przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy
wyłączonym zapłonie.
s

tosować wyłącznie w sytuacjach
niebezpiecznych, w przypadku
zatrzymania awaryjnego lub w czasie
jazdy w warunkach nienaturalnych.
Parkując samochód na pochyłej
drodze, należy skręcić koła w kierunku
chodnika i zaciągnąć hamulec
postojowy.
n

ie ma potrzeby włączania biegu po
zaparkowaniu samochodu, szczególnie
gdy jest on obciążony. Zaciągnięcie lub nieprawidłowe
zwolnienie hamulca
postojowego sygnalizowane
jest zapaleniem się kontrolki w
zestawie wskaźników.
Automatyczne włączanie świateł
awaryjnych
Podczas hamowania awaryjnego
światła awaryjne włączane są
automatycznie w zależności od
siły hamowania. Wyłączają się w
momencie pierwszego ponownego
przyspieszenia pojazdu.
Istnieje możliwość wyłączenia świateł
awaryjnych poprzez wciśnięcie przycisku.
Wyłączanie
Pociągnąć lekko dźwignię i nacisnąć
przycisk, aby opuścić dźwignię
hamulca postojowego.
bezpieczeństwo podczas jazdy

91
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
system pomocy przy parkowaniu,
dźwiękowy (przodem i tyłem) i/lub
graficzny
(tyłem) składa się z czujników
zbliżeniowych zainstalowanych w
zderzakach.
s

ystem wykrywa przeszkody w polu
wykrywania: ludzi, pojazdy, drzewa,
barierki, znajdujące się z tyłu, za
samochodem.
n

iektóre przedmioty wykrywane
na początku manewru, mogą być
niewidoczne pod koniec manewru ze
względu na martwe pola pomiędzy i
pod czujnikami.
n

a przykład: słupki, oznakowania robót
lub krawężnik.
Włączenie biegu wstecznego
P
OMOC

PRZY
PARKOWANI
u
Wyświetlanie na ekranie
s

ygnał dźwiękowy potwierdza
włączenie systemu poprzez włączenie
biegu wstecznego.
Informacja o zbliżaniu się do
przeszkody przekazywana jest za
pomocą sygnału dźwiękowego,
którego częstotliwość zwiększa się w
miarę zbliżania do przeszkody.
W momencie, gdy odległość "tył
pojazdu / przeszkoda" jest mniejsza niż
około trzydzieści centymetrów, sygnał
przerywany przechodzi w sygnał ciągły.
Pomoc przy parkowaniu
bEZPIEcZE
stWo
5

92
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
Włączenie / Wyłączenie
u
sterka
W przypadku usterki, zapala się
dioda przycisku, włącza się sygnał
dźwiękowy, a na ekranie pojawia się
komunikat.
s

kontaktować się z
aso
sieci
c

I tro Ë n lub z warsztatem
specjalistycznym.
Praktyczne wskazówki
W przypadku złej pogody lub podczas
zimy należy upewnić się, czy czujniki
nie są pokryte błotem, lodem lub
śniegiem.
s

ystem wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak
holowniczy lub bagażnik rowerowy
zalecany przez
c I tro Ë na ).
Istnieje możliwość włączenia
lub wyłączenia systemu,
naciskając ten przycisk.
Włączenie i wyłączenie
systemu jest zapamiętywane
po zatrzymaniu samochodu.
Pomoc przy parkowaniu nie
może, w żadnym wypadku,
wyręczać kierowcy w zachowaniu
ostrożności i odpowiedzialności.
Włączyć bieg do przodu
jako uzupełnienie pomocy przy
parkowaniu tyłem, pomoc przy
parkowaniu przodem włącza się z
chwilą wykrycia przeszkody z przodu,
gdy prędkość samochodu pozostaje
mniejsza od 10
km/h.
Dźwięk emitowany przez głośnik
(przedni lub tylny) umożliwia
ustalenie, czy przeszkoda znajduje
się przed czy za samochodem.
Zatrzymanie pomocy
ustawić dźwignię zmiany biegów w
położeniu luz. Zaleca się wyłączenie systemu,
jeżeli samochód wyposażony
jest w tylną drabinę lub w
przypadku przewożenia ładunku
przekraczającego długość
samochodu.
Pomoc przy parkowaniu

93
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
KAMERA COFANIA
kamera cofania włącza się
automatycznie w momencie włączenia
wstecznego biegu.
o

braz z kamery pokazywany jest na
tablecie dotykowym.
Funkcję kamery cofania może
uzupełnić wspomaganie parkowania.
k

amera cofania nie może w
żadnym wypadku zastąpić
czujności kierowcy. Mycie pod wysokim ciśnieniem
Podczas mycia samochodu nie
kierować lancy w odległości
mniejszej niż 30

cm od zespołu
optycznego kamery.
o

braz z naniesionymi liniami umożliwia
wspomaganie manewrów.
s

ą one przedstawione jako linie
nakreślone „na ziemi” i nie pozwalają
na określenie położenia samochodu
w stosunku do wysokich przeszkód
(przykład: inne samochody...).
Zniekształcenie obrazu jest normalne.
n
iebieskie linie przedstawiają ogólny
kierunek ruchu pojazdu (rozstaw
odpowiada szerokości samochodu bez
lusterek wstecznych).
c
zerwona linia oznacza odległość
około 30 cm poza granicą tylnego
zderzaka samochodu.
Zielone linie przedstawiają odległość
od około 1 metra do 2 metrów poza
granicą tylnego zderzaka samochodu.
k
rzywe w kolorze turkusowym
przedstawiają maksymalne promienie
skrętu.o twarcie klapy bagażnika
spowoduje zniknięcie
wyświetlanego obrazu.
n

ależy regularnie czyścić kamerę
cofania miękką, suchą ściereczką.
Pomoc przy parkowaniu
bEZPIEcZE
stWo
5

ABS
ABS
94
BERLINGO-2-Vu_PL_ChAP05_SECuRITE_ED01-2015
SYSTEM ZAPOBIEGAJąCY
BLOKADZIE
K ó Ł (ABS / REF)
systemy abs i r EF (elektroniczny
rozdzielacz siły hamowania)
zwiększają stabilność i sterowność
samochodu podczas hamowania,
w szczególności na nawierzchni
uszkodzonej lub śliskiej.
abs

uniemożliwia zablokowanie się
kół, natomiast
r EF zarządza siłą
hamowania poszczególnych kół. Zapalenie się tej kontrolki,
której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, sygnalizuje
niesprawność systemu
abs

, co może doprowadzić do utraty
kontroli nad samochodem w trakcie
hamowania.
Zapalenie się tej kontrolki,
sprzężonej z kontrolką
hamulca i
sto P, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
oznacza niesprawność elektronicznego
rozdzielacza siły hamowania, co może
doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.
SYSTEM WSPOMAGANIA
h AMOWANIA
A
WARYJNEGO (AF u )
W nagłych przypadkach system
ten umożliwia szybsze osiągnięcie
optymalnego ciśnienia w układzie
hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału
hamulca.
Włącza się on w zależności od
prędkości wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod
stopą.
a

by wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.
Wskazówki praktyczne
abs włącza się automatycznie,
gdy istnieje niebezpieczeństwo
zablokowania kół.
n ie wpływa on na
skrócenie drogi hamowania.
n

a śliskiej nawierzchni (oblodzenie,
olej, itp.)
abs

może nawet wydłużyć
drogę hamowania. W przypadku
hamowania awaryjnego, należy
wcisnąć pedał hamulca do oporu,
trzymając cały czas nogę na pedale
hamulca, skupiając całą uwagę na
ominięciu przeszkody.
n

ormalne działanie systemu
abs

może objawiać się lekkimi drganiami
pedału hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić, czy posiadają one
referencje
c I tro Ë na .Należy bezwzględnie zatrzymać
pojazd.
W obydwu przypadkach, należy
skontaktować się z
aso

sieci
c

I tro Ë n lub z warsztatem
specjalistycznym.
bezpieczeństwo podczas jazdy
