31
DODATEK DOTYCZĄCY TRYBU
ELEKTRYCZNEGO

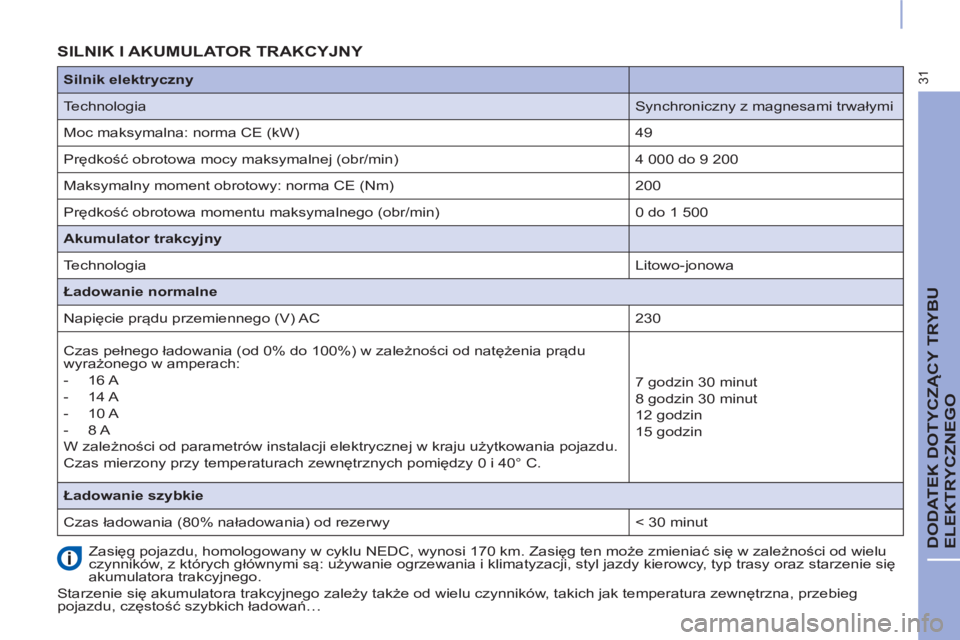

SILNIK I AKUMULATOR TRAKCYJNY

Zasięg pojazdu, homologowany w cyklu NEDC, wynosi 170 km. Zasięg ten może zmieniać się w zależności od wielu
czynników, z których głównymi są: używanie ogrzewania i klimatyzacji, styl jazdy kierowcy, typ trasy oraz starzenie się
akumulatora trakcyjnego.
Starzenie się akumulatora trakcyjnego zależy także od wielu czynników, takich jak temperatura zewnętrzna, przebieg
pojazdu, częstość szybkich ładowań…
Silnik elektryczny




Technologia
Synchroniczny z magnesami trwałymi
Moc maksymalna: norma CE (kW)
49
Prędkość obrotowa mocy maksymalnej (obr/min)
4 000 do 9 200
Maksymalny moment obrotowy: norma CE (Nm)
200
Prędkość obrotowa momentu maksymalnego (obr/min)
0 do 1 500

Akumulator trakcyjny




Technologia
Litowo-jonowa

Ładowanie normalne

Napięcie prądu przemiennego (V) AC
230
Czas pe
łnego ładowania (od 0% do 100%) w zależności od natężenia prądu
wyrażonego w amperach:


- 16 A

- 14 A

- 10 A

- 8 A
W zależności od parametrów instalacji elektrycznej w kraju użytkowania pojazdu.
Czas mierzony przy temperaturach zewnętrznych pomiędzy 0 i 40° C.
7 godzin 30 minut
8 godzin 30 minut
12 godzin
15 godzin

Ładowanie szybkie

Czas ładowania (80% naładowania) od rezerwy
< 30 minut

32

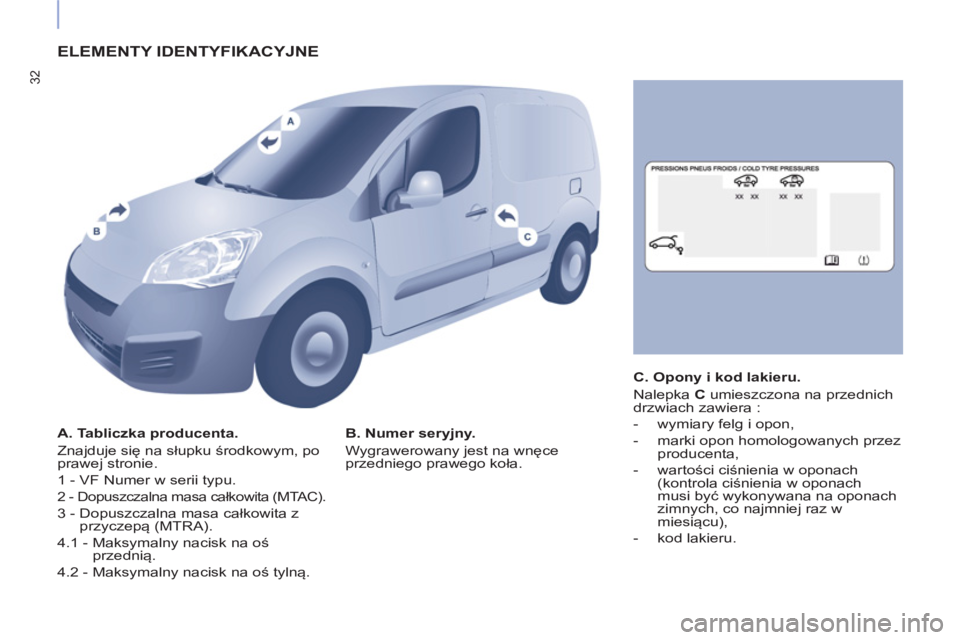

ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.
Znajduje się na słupku środkowym, po
prawej stronie.
1 - VF Numer w serii typu.

2 - Dopuszczalna masa całkowita (MTAC).

3 - Dopuszczalna masa całkowita z
przyczepą (MTRA).
4.1 - Maksymalny nacisk na oś
przednią.
4.2 - Maksymalny nacisk na oś tylną.
B. Numer seryjny.
Wygrawerowany jest na wnęce
przedniego prawego koła.
C. Opony i kod lakieru.
Nalepka C
umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon homologowanych przez
producenta,

- wartości ciśnienia w oponach
(kontrola ciśnienia w oponach
musi być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu),

- kod lakieru.

01-15 Wydrukowano w UE
Polonais

CRÉATIVE TECHNOLOGIE
2015 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Seenk
Interak
15BEL.0760
Polonais

INSTRUKCJA OBSŁUGI - DODATEK

1

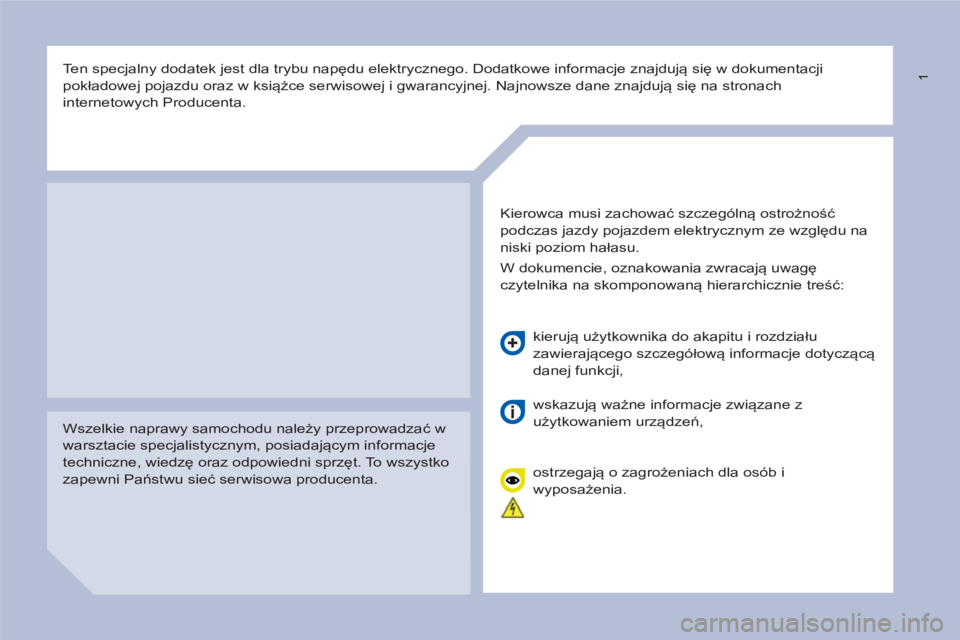

Ten specjalny dodatek jest dla trybu napędu elektrycznego. Dodatkowe informacje znajdują się w dokumentacji
pokładowej pojazdu oraz w książce serwisowej i gwarancyjnej. Najnowsze dane znajdują się na stronach
internetowych Producenta.

Wszelkie naprawy samochodu należy przeprowadzać w
warsztacie specjalistycznym, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt. To wszystko
zapewni Państwu sieć serwisowa producenta.
Kierowca musi zachować szczególną ostrożność
podczas jazdy pojazdem elektrycznym ze względu na
niski poziom hałasu.
W dokumencie, oznakowania zwracają uwagę
czytelnika na skomponowaną hierarchicznie treść:
kierują użytkownika do akapitu i rozdziału
zawierającego szczegółową informacje dotyczącą
danej funkcji,
wskazują ważne informacje związane z
użytkowaniem urządzeń,

ostrzegają o zagrożeniach dla osób i
wyposażenia.

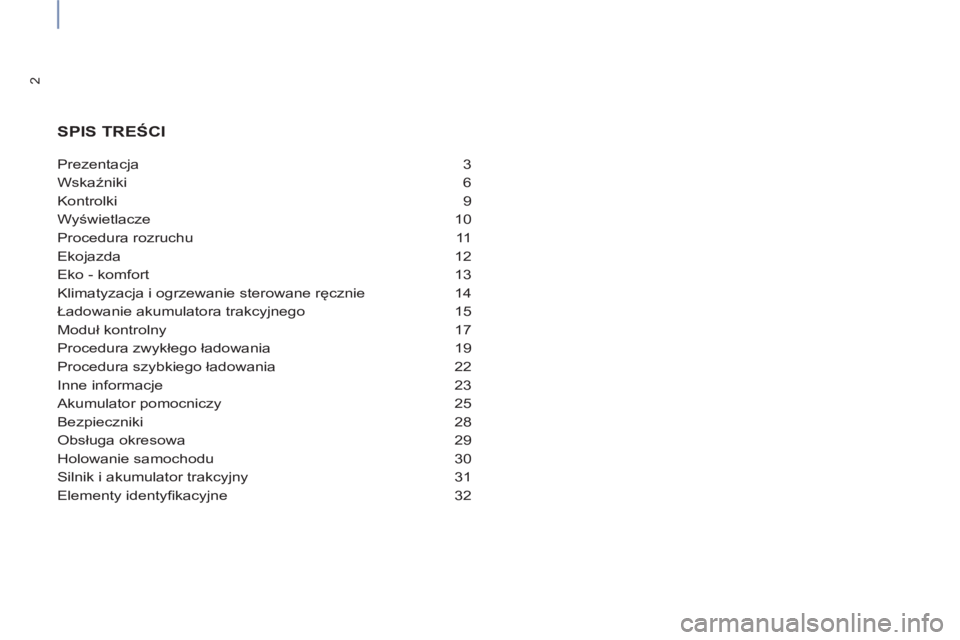

2
Prezentacja 3
Wskaźniki 6
Kontrolki 9
Wyświetlacze 10
Procedura rozruchu 11
Ekojazda 12
Eko - komfort 13
Klimatyzacja i ogrzewanie sterowane ręcznie 14
Ładowanie akumulatora trakcyjnego 15
Moduł kontrolny 17
Procedura zwykłego ładowania 19
Procedura szybkiego ładowania 22
Inne informacje 23
Akumulator pomocniczy 25
Bezpieczniki 28
Obsługa okresowa 29
Holowanie samochodu 30
Silnik i akumulator trakcyjny 31
Elementy identyfi kacyjne 32

SPIS TREŚCI
