PREZENTACJA

PREZENTACJA

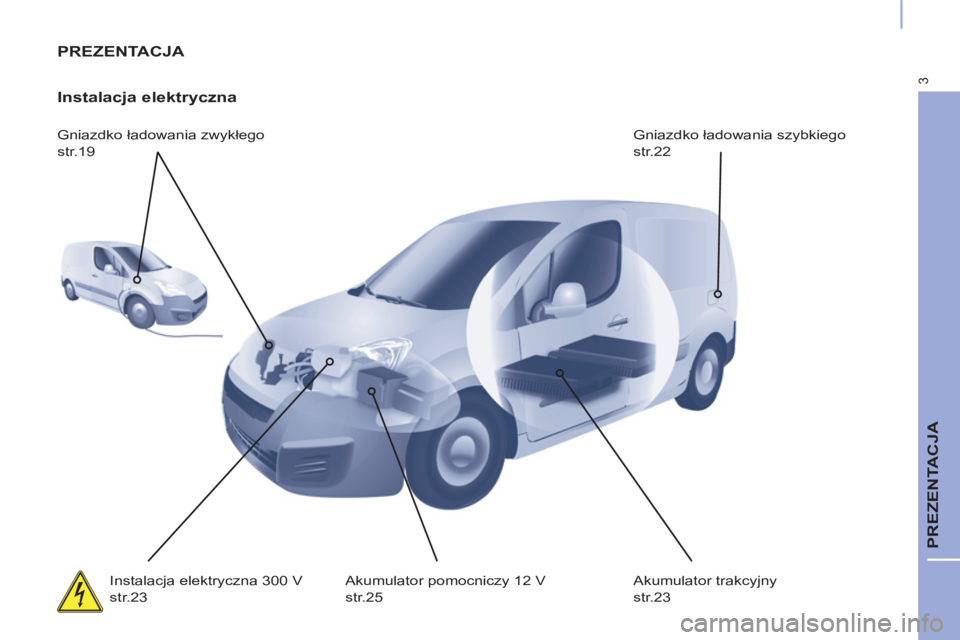

Instalacja elektryczna

Gniazdko ładowania zwykłego
str.19 Gniazdko ładowania szybkiego
str.22
Instalacja elektryczna 300 V
str.23 Akumulator pomocniczy 12 V
str.25 Akumulator trakcyjny
str.23

4

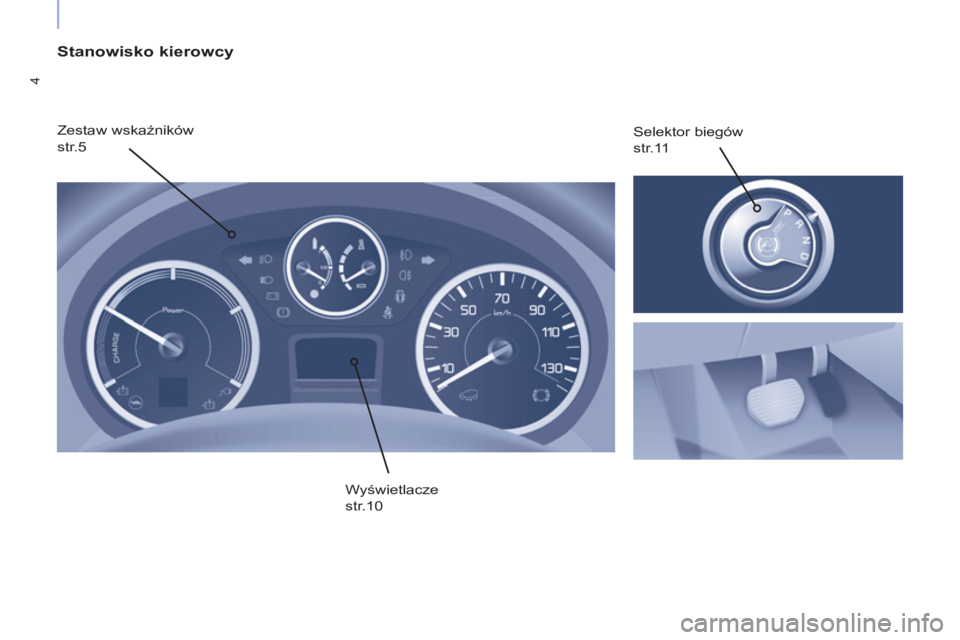

Stanowisko kierowcy

Zestaw wskaźników
str.5 Selektor biegów
str.11
Wyświetlacze
str.10

5
STANOWISKO KIEROWCY

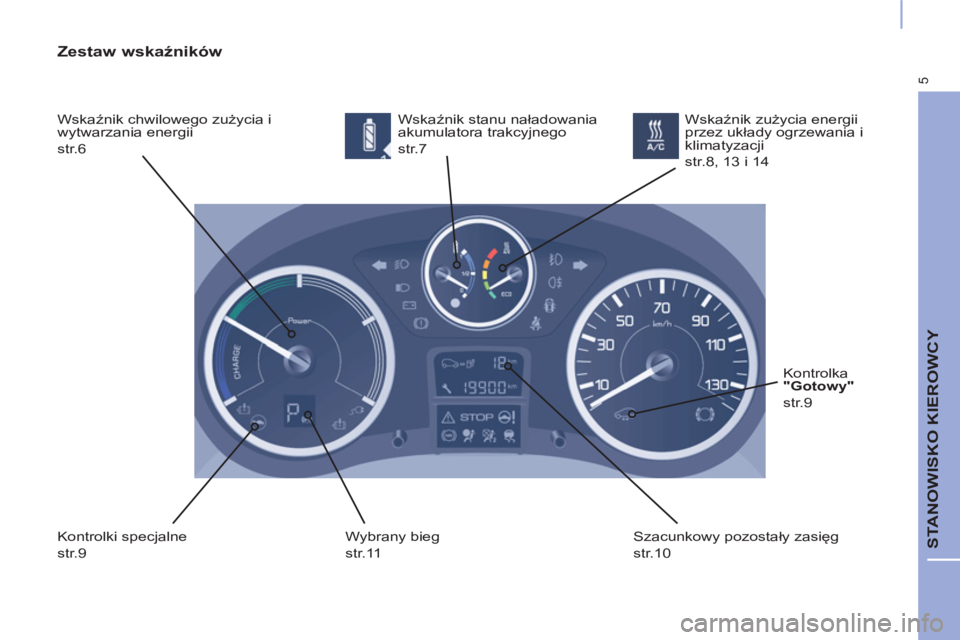

Zestaw wskaźników

Wskaźnik chwilowego zużycia i
wytwarzania energii
str.6 Wskaźnik stanu naładowania
akumulatora trakcyjnego
str.7
Kontrolki specjalne
str.9 Wybrany bieg
str.11 Szacunkowy pozostały zasięg
str.10 Wskaźnik zużycia energii
przez układy ogrzewania i
klimatyzacji
str.8, 13 i 14
Kontrolka
"Gotowy"

str.9

6
WSKAŹNIKI

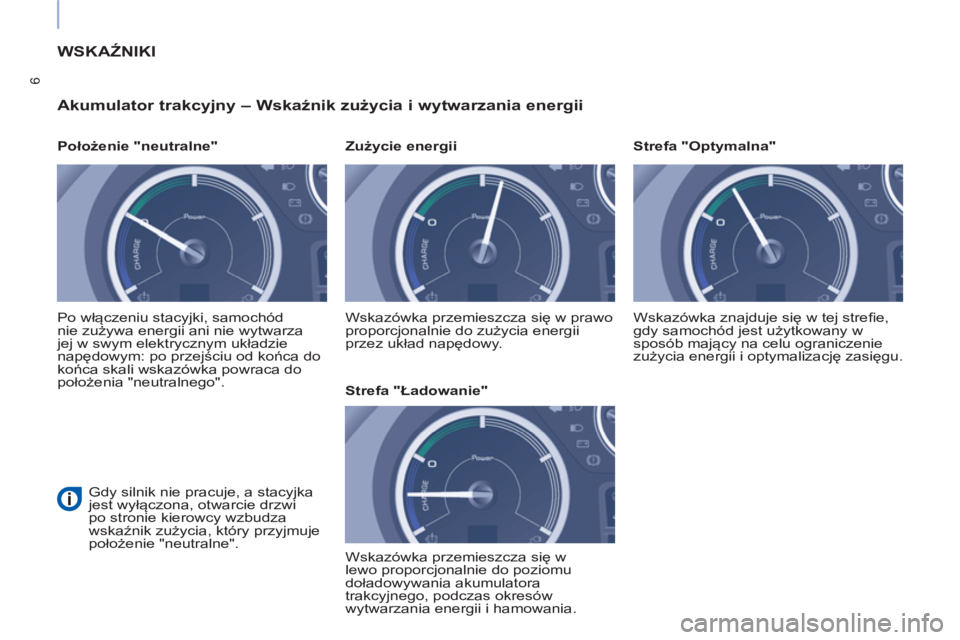

Akumulator trakcyjny – Wskaźnik zużycia i wytwarzania energii



Położenie "neutralne"
Po włączeniu stacyjki, samochód
nie zużywa energii ani nie wytwarza
jej w swym elektrycznym układzie
napędowym: po przejściu od końca do
końca skali wskazówka powraca do
położenia "neutralnego".
Gdy silnik nie pracuje, a stacyjka
jest wyłączona, otwarcie drzwi
po stronie kierowcy wzbudza
wskaźnik zużycia, który przyjmuje
położenie "neutralne". Wskazówka przemieszcza się w prawo
proporcjonalnie do zużycia energii
przez układ napędowy.

Zużycie energii
Wskazówka przemieszcza się w
lewo proporcjonalnie do poziomu
doładowywania akumulatora
trakcyjnego, podczas okresów
wytwarzania energii i hamowania.
Strefa "Ładowanie" Wskazówka znajduje się w tej strefi e,
gdy samochód jest użytkowany w
sposób mający na celu ograniczenie
zużycia energii i optymalizację zasięgu.

Strefa "Optymalna"

7
STANOWISKO KIEROWCY

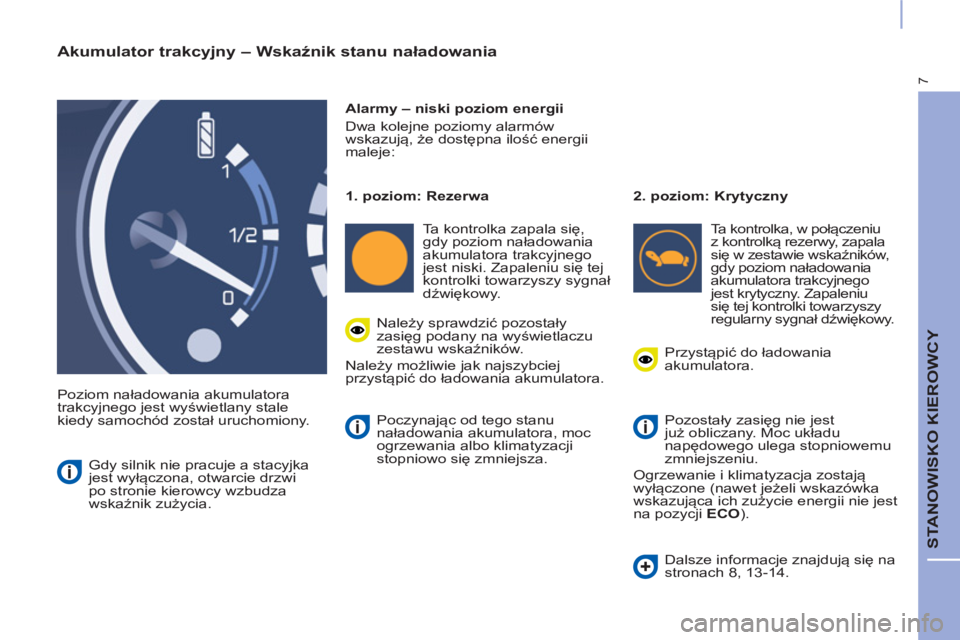

Akumulator trakcyjny – Wskaźnik stanu naładowania

Poziom naładowania akumulatora
trakcyjnego jest wyświetlany stale
kiedy samochód został uruchomiony.
Alarmy – niski poziom energii
Dwa kolejne poziomy alarmów
wskazują, że dostępna ilość energii
maleje:
Gdy silnik nie pracuje a stacyjka
jest wyłączona, otwarcie drzwi
po stronie kierowcy wzbudza
wskaźnik zużycia.
1. poziom: Rezerwa

Ta kontrolka zapala się,
gdy poziom naładowania
akumulatora trakcyjnego
jest niski. Zapaleniu się tej
kontrolki towarzyszy sygnał
dźwiękowy.
2. poziom: Krytyczny

Ta kontrolka, w połączeniu
z kontrolką rezerwy, zapala
się w zestawie wskaźników,
gdy poziom naładowania
akumulatora trakcyjnego
jest krytyczny. Zapaleniu
się tej kontrolki towarzyszy
regularny sygnał dźwiękowy.
Należy sprawdzić pozostały
zasięg podany na wyświetlaczu
zestawu wskaźników.
Należ
y możliwie jak najszybciej
przystąpić do ładowania akumulatora. Przystąpić do ładowania
akumulatora.
Pozostały zasięg nie jest
już obliczany. Moc układu
napędowego ulega stopniowemu
zmniejszeniu.
Ogrzewanie i klimatyzacja zostają
wyłączone (nawet jeżeli wskazówka
wskazująca ich zużycie energii nie jest
na pozycji ECO
). Poczynając od tego stanu
naładowania akumulatora, moc
ogrzewania albo klimatyzacji
stopniowo się zmniejsza.
Dalsze informacje znajdują się na
stronach 8, 13-14.

8

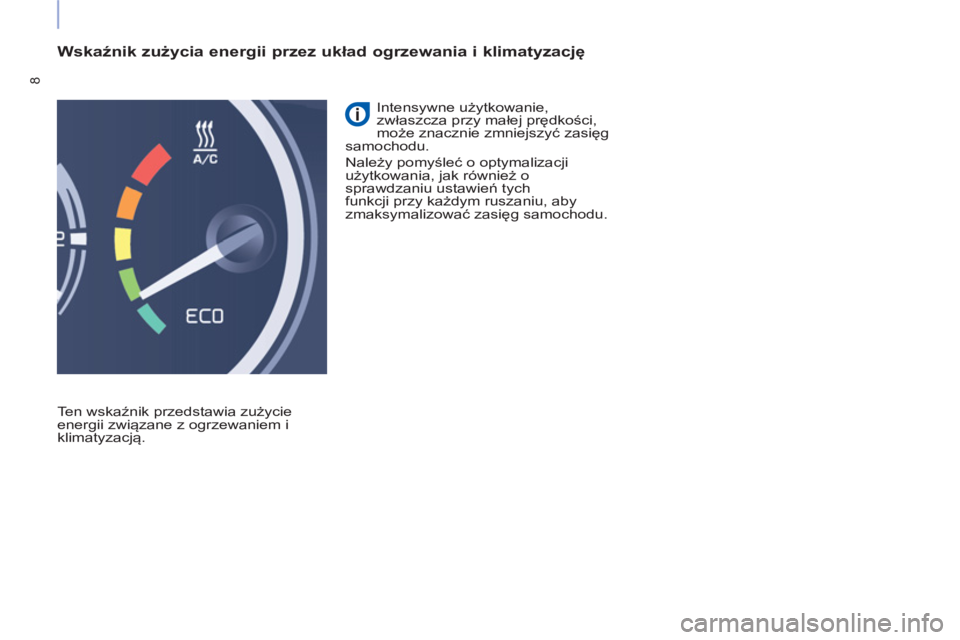

Wskaźnik zużycia energii przez układ ogrzewania i klimatyzację

Ten wskaźnik przedstawia zużycie
energii związane z ogrzewaniem i
klimatyzacją. Intensywne użytkowanie,
zwłaszcza przy małej prędkości,
może znacznie zmniejszyć zasięg
samochodu.
Należy pomyśleć o optymalizacji
użytkowania, jak również o
sprawdzaniu ustawień tych
funkcji przy każdym ruszaniu, aby
zmaksymalizować zasięg samochodu.

9
STANOWISKO KIEROWCY

KONTROLKI


Kontrolka

Stan

Przyczyna

Działanie / Uwagi


Gotowy
Świeci, wraz
z sygnałem
dźwiękowym
przy
włączaniu. Samochód gotowy do jazdy. Czas świecenia kontrolki
odpowiada włączaniu napięcia.
Można nacisnąć pedał gazu
i używać ogrzewania albo
klimatyzacji.

Rezerwa
Świeci, wraz
z sygnałem
dźwiękowym. Niski poziom naładowania
akumulatora trakcyjnego. Sprawdzić pozostały zasięg.
Rozpocząć ładowanie możliwie jak
najszybciej.

Ochrona
akumulatora
trakcyjnego
Świeci, wraz
z regularnym
sygnałem
dźwiękowym.
Krytyczny poziom naładowania
akumulatora trakcyjnego. W razie krytycznego poziomu
naładowania akumulatora trakcyjnego,
stopniowe zmniejszanie mocy silnika.
Rozpocząć koniecznie ładowanie.
Świeci. Maksymalna moc silnika
niedostępna. Jeżeli kontrolka nie gaśnie,
skontaktować się z siecią serwisową
albo warsztatem specjalistycznym.

Ładowanie
akumulatora
trakcyjnego
Świeci. Akumulator trakcyjny w trakcie
ładowania. Kontrolka gaśnie po zakończeniu
ładowania.
Miga. Uruchomienie pojazdu
niemożliwe gdyż przewód
ładowania pozostał podłączony
do gniazdka pojazdu. Sprawdzić podłączenie przewodu
ładowania.
Odłączyć przewód ładowania.

Autodiagnostyka
głównej
instalacji
elektrycznej Świeci. Wykryto anomalię w obrębie
głównej instalacji elektrycznej. Zlecić
jak najszybciej sprawdzenie
przez sieć serwisową albo
warsztat specjalistyczny.

Problem
w układzie
napędowym
Świeci.


Koniecznie przerwać jazdę.
Zlecić jak najszybciej sprawdzenie przez sieć
serwisową albo warsztat specjalistyczny.

10
WYŚWIETLACZE

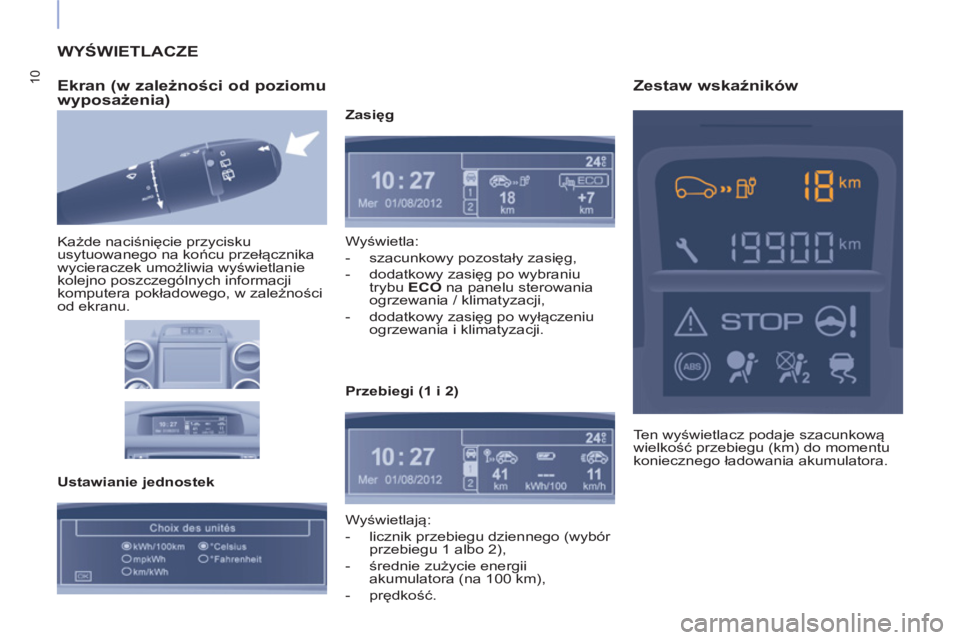

Ekran (w zależności od poziomu
wyposażenia)

Każde naciśnięcie przycisku
usytuowanego na końcu przełącznika
wycieraczek umożliwia wyświetlanie
kolejno poszczególnych informacji
komputera pokładowego, w zależności
od ekranu.

Ustawianie jednostek
Zasięg
Wyświetla:


- szacunkowy pozostały zasięg,

- dodatkowy zasięg po wybraniu
trybu ECO
na panelu sterowania
ogrzewania / klimatyzacji,

- dodatkowy zasięg po wyłączeniu
ogrzewania i klimatyzacji.

Wyświetlają:


- licznik przebiegu dziennego (wybór
przebiegu 1 albo 2),

- średnie zużycie energii
akumulatora (na 100 km),

- prędkość.


Przebiegi (1 i 2)
Ten wyświetlacz podaje szacunkową
wielkość przebiegu (km) do momentu
koniecznego ładowania akumulatora.



Zestaw wskaźników
