2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

143
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
3. Koło zapasowe
- Zdjąć kosz z zaczepu i ustawić koło
zapasowe przy kole do wymiany.
-
o
dkręcić śrubę za pomocą
korby do demontażu kół, aż do
maksymalnego opuszczenia kosza.
-
o
tworzyć tylne drzwi, aby uzyskać
dostęp do koła zapasowego.
SZYBKA
8
Wymiana koła

144
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
4. Sposób postępowania
- ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła.
-
r ozkładać podnośnik do momentu
zetknięcia się jego główki z
wykorzystywanym miejscem; strefa
podparcia A samochodu powinna
prawidłowo wejść w środkową
część główki podnośnika.
-

Podnosić samochód aż do
uzyskania wystarczającej
odległości pomiędzy kołem i
podłożem, aby następnie bez
trudności założyć koło zapasowe
(sprawne).
-

o dkręcić całkowicie koło.
-

W
yciągnąć śruby i zdjąć koło.
-
Zdjąć kołpak.
-
o
dblokować śruby koła i trochę
odkręcić. Zwracać uwagę na stabilne ustawienie
podnośnika, stopka powinna
prawidłowo stykać się z podłożem, na
wprost punktu podparcia.
j

eżeli podłoże jest śliskie lub miękkie,
podnośnik może przesunąć się lub
osiąść – to grozi zranieniem!
Zwracać uwagę, aby ustawiać
podnośnik wyłącznie w przewidzianych
do tego celu miejscach pod
samochodem upewniając się, że strefa
podparcia samochodu jest prawidłowo
wycentrowana w główce podnośnika.
n

ieprzestrzeganie tej zasady grozi
uszkodzeniem samochodu i/lub
osiadaniem podnośnika – to grozi
zranieniem!
Podnośnik należy zacząć
rozkładać po wstępnym odkręceniu
śrub zmienianego koła oraz po
podstawieniu klina pod koło leżące po
przekątnej do zmienianego koła.
Wymiana koła

145
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015

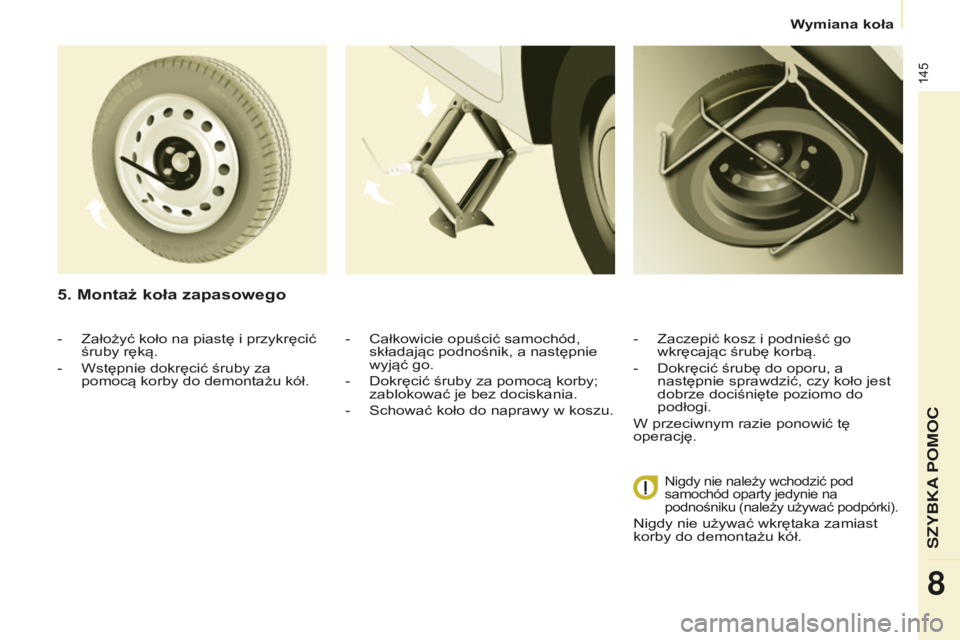

5. Montaż koła zapasowego
- całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.
-

Dokręcić śruby za pomocą korby;
zablokować je bez dociskania.
-

s chować koło do naprawy w koszu. -
Zaczepić kosz i podnieść go
wkręcając śrubę korbą.
-

Dokręcić śrubę do oporu, a
następnie sprawdzić, czy koło jest
dobrze dociśnięte poziomo do
podłogi.
W przeciwnym razie ponowić tę
operację.
-

Założyć koło na piastę i przykręcić
śruby ręką.
-

Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.
nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać podpórki).
nigdy nie używać wkrętaka zamiast
korby do demontażu kół.
SZYBKA
8
Wymiana koła

146
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
ZDEJMOWANA OSŁONA ZIMOWA
Zależnie od kraju przeznaczenia, zdej-
mowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka,
aby zapobiec nagromadzeniu się śnie-
gu na poziomie wentylatora chłodnicy.
g

dy temperatura na zewnątrz
przekroczy 10°
c (brak opadów śniegu)
lub podczas holowania, należy zdjąć
osłonę zimową.
Montaż
Demontaż
- Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.
-

Podważyć, aby odpiąć cztery
zaciski

b .
-

Przyłożyć zdejmowaną osłonę
zimową na poziomie kołka
centrującego

A na przednim
zderzaku.
- o sadzić osłonę na miejsce
naciskając na każdy z zacisków b
znajdujących się w czterech rogach.
6. Montaż naprawionego koła
Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o założeniu kołpaków.
W rubryce 9, w części "Elementy
identyfikacyjne" znajduje się
informacja dotycząca etykiety
ogumienia.
W rubryce 3, w części
"

s tanowisko kierowcy", w
rozdziale "Wykrywanie niskiego
ciśnienia w ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w czujnik niskiego ciśnienia.
k

oło zapasowe nie jest
przeznaczone do jazdy na długich
dystansach, należy jak najszybciej
udać się do
aso

sieci c I tro Ë n
lub do warsztatu specjalistycznego i
sprawdzić moment dokręcenia śrub,
jak też ciśnienie w zamontowanym
kole.
j

ak najszybciej naprawić i założyć
oryginalne koło w
aso

sieci c I tro Ë n
lub w warsztacie specjalistycznym.
osłona zimowa

147
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
ŁAŃCuChY śNIEGOWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.


ł ańcuchy śniegowe należy
zakładać na koła napędowe.
n

ie należy ich zakładać na koła
zapasowe typu "dojazdowego". Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej
prędkości jazdy z założonymi
łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F


Założyć łańcuchy zgodnie z
instrukcjami producenta.
F

r uszyć powoli i przejechać
kawałek, nie przekraczając
prędkości 50
km/h.
F

Zatrzymać samochód i sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i suchym
podłożu.
używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci
c I tro Ë n lub w warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
r 159
mm
195/70
r 15
205/65
r 15
215/55
r 16
215/50
r 17
u

nikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni.
j eżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z felgą.
SZYBKA
8
łañcuchy śniegowe

148
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015

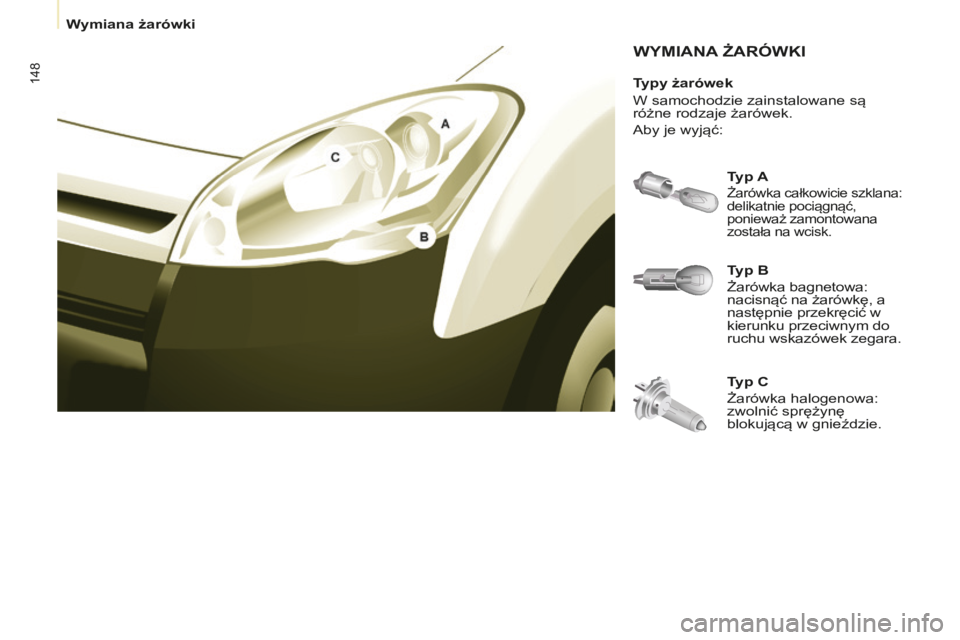

WYMIANA żAR ó WKI
Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara. Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek.
a

by je wyjąć:
Wymiana żarówki

149
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
otworzyć pokrywę silnika. aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
n

ie dotykać żarówki palcami, użyć
niestrzępiącej się ściereczki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu zaparowanie zniknie.
Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3
minuty przed ponownym
podłączeniem akumulatora.
s

prawdzić prawidłowe działanie świateł
po każdej interwencji.
Mycie pod ciśnieniem
s

tosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek. 2.
ś wiatła pozycyjne
Typ A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W
yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W
ymienić żarówkę.
-
s prawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
światła przednie
1. światła mijania / ś wiatła drogowe
Typ C, H4 - 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny gumowy
występ.
-

o dłączyć złącze elektryczne.
-
o dgiąć występ blokujący.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi w
wyżłobienia lampy.
-

Założyć występ blokujący
.
-
s prawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w celu
zapewnienia szczelności.
SZYBKA
8
Wymiana żarówki

150
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
3. Kierunkowskazy
T yp B, PY21W - 21W (bursztynowe)
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-

o brócić oprawę żarówki o ćwierć
obrotu, w kierunku przeciwnym do
ruchu wskazówek zegara.
-

W
yjąć żarówkę, delikatnie ją
wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-
s prawdzić, czy pokrywa założona
jest prawidłowo i szczelnie dolega
na całym obwodzie. 4.
Reflektory przeciwmgłowe
T yp C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-
o dsunąć osłonę przeciwbłotną do
góry.
-
o dłączyć złącze od oprawy
żarówki, naciskając języczek
usytuowany w górnej części. -

W
yjąć oprawę żarówki, ściskając
dwie zapinki (u góry i u dołu)
kciukiem i palcem wskazującym.
-

W
ymienić moduł (oprawę i
żarówkę).
-

W
ykonać czynności w odwrotnej
kolejności, aby zamontować moduł
i zderzak.
Wymiana żarówki
