2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

151
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.
-

s kontaktować się z siecią
c

I tro Ë na
w celu zakupu
nowego kierunkowskazu, który jest
odrębnym elementem.
-

a by go zamontować, wsunąć
kierunkowskaz w kierunku tyłu i
przesunąć do przodu. Przód / Tył
Lampki sufitowe
Typ A, 12V5W - 5W
-
o dpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.
-

Pociągnąć i wymienić żarówkę.
-


Zapiąć przezroczystą osłonę w
gnieździe i upewnić się, czy jest
dobrze zablokowana.
SZYBKA
8
Wymiana żarówki

152
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.-
o dgiąć 4 występy, a następnie
wyjąć oprawę żarówki.
-

W
yjąć uszkodzoną żarówkę
delikatnie ją wciskając i przekręcając
w kierunku przeciwnym do ruchu
wskazówek zegara.
-

W
ymienić żarówkę.
a

by wyciągnąć zespół świateł:
-

w modelu z klapą bagażnika,
należy pociągnąć zespół do środka
samochodu,
-


w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć
zespół do siebie.Przy montażu, ustawić prawidłowo
występy oraz przewód zasilający

,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.

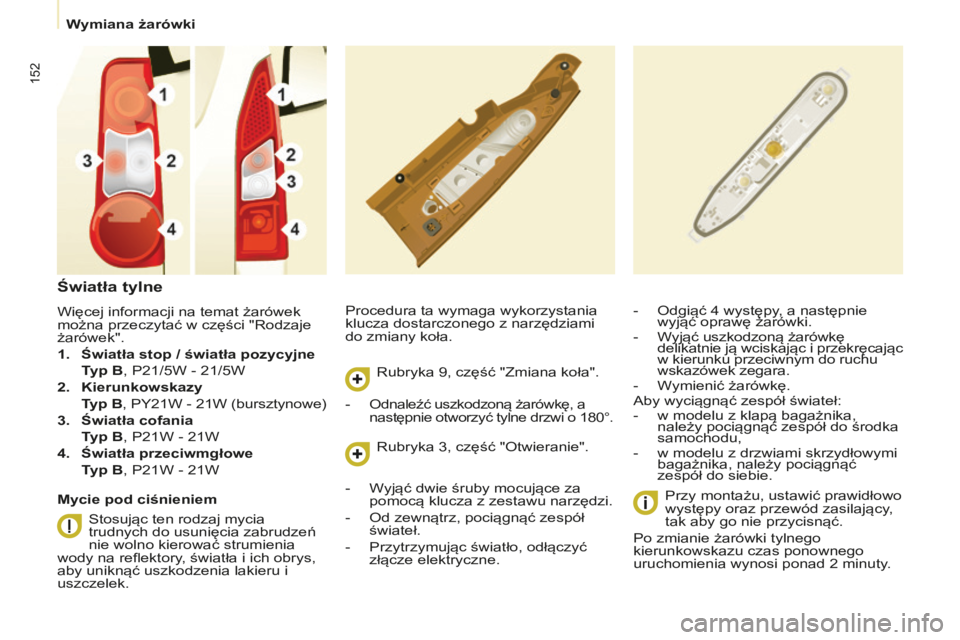

światła tylne
Więcej informacji na temat żarówek
można przeczytać w części "r odzaje
żarówek".
1.
ś
wiatła stop / światła pozycyjne
T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy

T

yp B, PY21W - 21W (bursztynowe)
3.
ś
wiatła cofania
T

yp B, P21W - 21W
4.
ś
wiatła przeciwmgłowe
T

yp B, P21W - 21W
Mycie pod ciśnieniem
s

tosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń
nie wolno kierować strumienia
wody na reflektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.
r

ubryka 9, część "Zmiana koła".
r

ubryka 3, część " o twieranie".
- odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
- Wyjąć dwie śruby mocujące za pomocą klucza z zestawu narzędzi.
-
o d zewnątrz, pociągnąć zespół
świateł.
-

Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki

153
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Oświetlenie tablicy rejestracyjnej
- odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby
, odłączyć złącze,
aby wyjąć światło.
-

W
ymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-
o
dchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-

W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i nacisnąć na nią. Z drzwiami skrzydłowymi
-

o
dpiąć wewnętrzną wykładzinę.
-
o
dłączyć złącze, odginając występ.
-
o
brócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
-

W

ymienić żarówkę.
-

Założyć

oprawę żarówki i podłączyć
złącze.
-

Założyć wykładzinę.
SZYBKA
8
Wymiana żarówki

154
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015

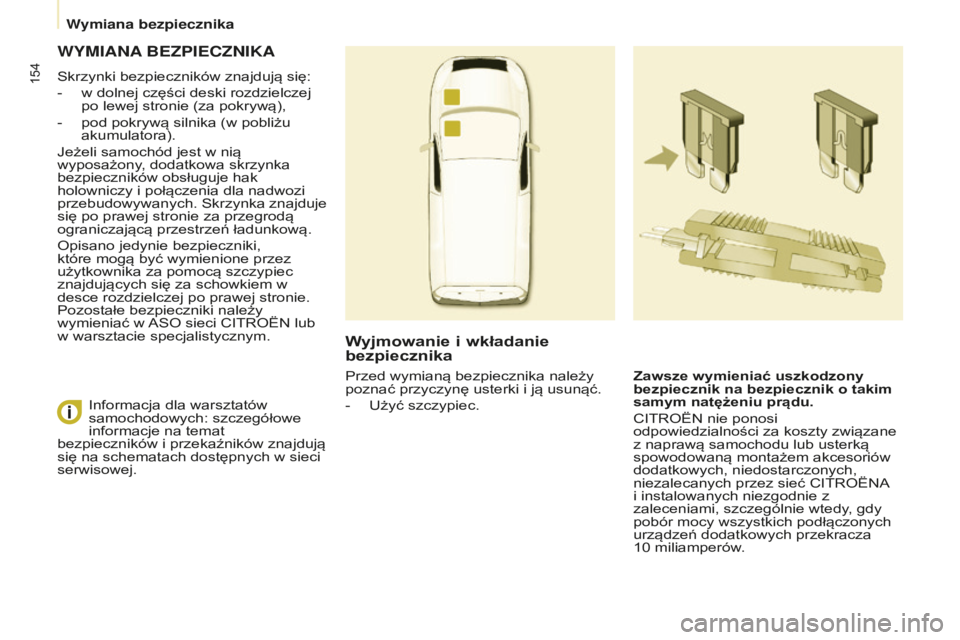

WYMIANA bEZPIECZNIKA
skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),
-


pod pokrywą silnika (w pobliżu
akumulatora).
j

eżeli samochód jest w nią
wyposażony, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i połączenia dla nadwozi
przebudowywanych.
s

krzynka znajduje
się po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
o

pisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Pozostałe bezpieczniki należy
wymieniać w
aso

sieci c I tro Ë n lub
w warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
c

I tro Ë n nie ponosi
odpowiedzialności za koszty związane
z naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez sieć
c I tro Ë na

i instalowanych niezgodnie z
zaleceniami, szczególnie wtedy

, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10
miliamperów.
Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i przekaźników znajdują
się na schematach dostępnych w sieci
serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i ją usunąć.
-
u
żyć szczypiec.
Wymiana bezpiecznika

155
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Bezpieczniki deski rozdzielczej
odchylić pokrywę, aby uzyskać dostęp
do bezpieczników .
bezpieczniki
Fampery
A Funkcja
1 15 Wycieraczka tylnej szyby
2 30
c

entralny zamek
3 5 Poduszki powietrzne
4 10
k

limatyzacja, gniazdo diagnostyczne, przełącznik
lusterka wstecznego, wiązka reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5
tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20
r

adioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w ogumieniu, alarm i syrena
9 30
g

niazdo 12 V przednie i tylne
10 15
k

olumna środkowa
11 15
n

iskie napięcie stacyjki
12 15
c

zujnik deszczu i natężenia światła, poduszki
powietrzne
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie klimatyzacją
automatyczną, zestaw głośnomówiący
15 30 Zamki
16 - Wolny 17 40
o

dmrażanie tylnej szyby/lusterek wstecznych
SZYBKA POMOC
8
Wymiana bezpiecznika

156
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Bezpieczniki kabiny
bezpieczniki Fampery
A Funkcja
1 - Wolny
2 20
s

iedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Bezpieczniki przyczepy / haka
holowniczego / elementów
nadwozia / podłogi z kabiną
opisane bezpieczniki mają charakter
jedynie informacyjny , ponieważ ta
dodatkowa skrzynka odnosi się do
innych informacji uzależnionych od
przebudowy elementów nadwozia, dla
których instrukcja obsługi nie może
stanowić pomocy technicznej.
bezpieczniki
Fampery
A Funkcja
1 15 Wolny
2 15 Przekaźnik stacyjki, generator opcjonalny
3 15 Zasilanie 12
V przyczepy
4 15 Zasilanie stałe dla przebudowanych elementów
nadwozia
5 40 Światła awaryjne
Wymiana bezpiecznika

157
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015
Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy silnika, odpiąć i
odchylić skrzynkę, aby uzyskać dostęp
do bezpieczników.
bezpieczniki Fampery
A Funkcja
1 20
k

ontrola silnika
2 15
s

ygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza reflektorów lub LED
5 15 Elementy silnika
6 10
c

zujnik kąta obrotu kierownicy, E sc
7 10s

tycznik stop, stycznik sprzęgła
8 25
r

ozrusznik
9 10
s

ilnik korekcji reflektorów, moduł zarządzania
parkowaniem
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
SZYBKA POMOC
8
Wymiana bezpiecznika

158
berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015berlingo-2-Vu_pl_chap08_aide rapide_ed01-2015

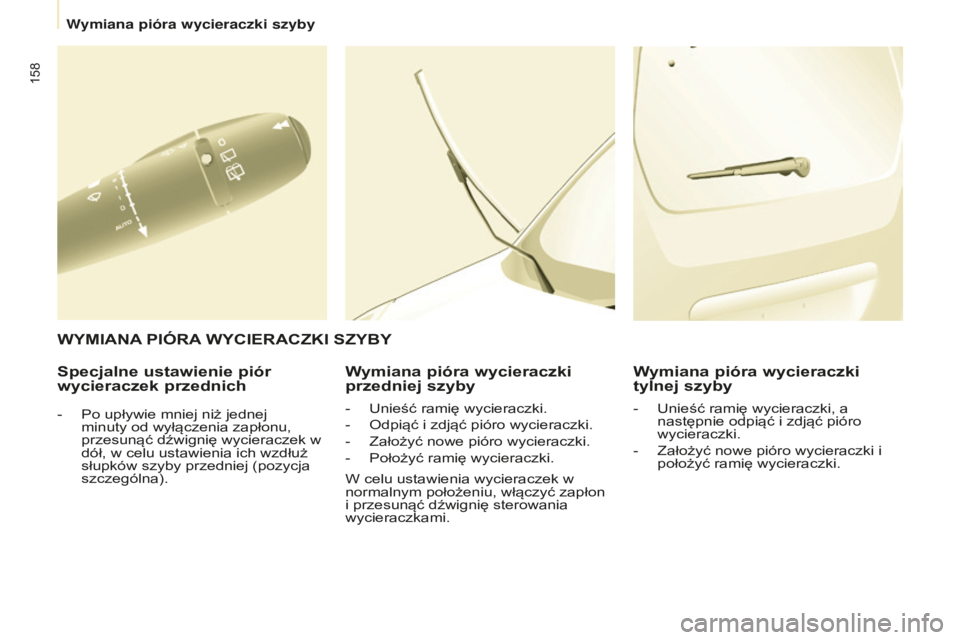

Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szybyWymiana pióra wycieraczki
tylnej szyby
W
YMIANA

PI ó RA

WYCIERACZKI SZYBY
- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). -
u nieść ramię wycieraczki.
- o dpiąć i zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami. -

u nieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.
W
