2017 CITROEN BERLINGO ELECTRIC Instrukcja obsługi (in Polish)

7
STANOWISKO KIEROWCY

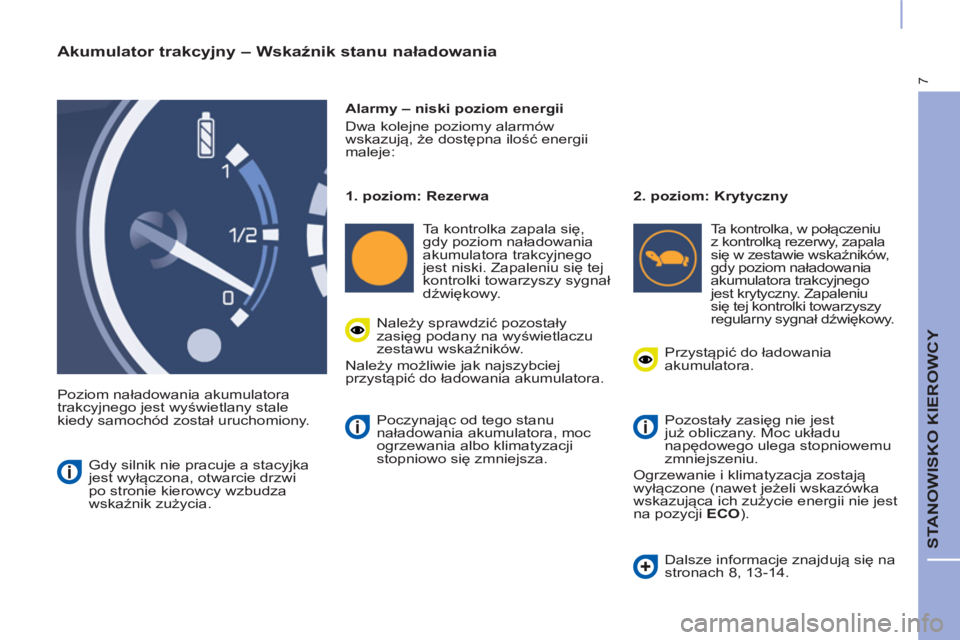

Akumulator trakcyjny – Wskaźnik stanu naładowania

Poziom naładowania akumulatora
trakcyjnego jest wyświetlany stale
kiedy samochód został uruchomiony.
Alarmy – niski poziom energii
Dwa kolejne poziomy alarmów
wskazują, że dostępna ilość energii
maleje:
Gdy silnik nie pracuje a stacyjka
jest wyłączona, otwarcie drzwi
po stronie kierowcy wzbudza
wskaźnik zużycia.
1. poziom: Rezerwa

Ta kontrolka zapala się,
gdy poziom naładowania
akumulatora trakcyjnego
jest niski. Zapaleniu się tej
kontrolki towarzyszy sygnał
dźwiękowy.
2. poziom: Krytyczny

Ta kontrolka, w połączeniu
z kontrolką rezerwy, zapala
się w zestawie wskaźników,
gdy poziom naładowania
akumulatora trakcyjnego
jest krytyczny. Zapaleniu
się tej kontrolki towarzyszy
regularny sygnał dźwiękowy.
Należy sprawdzić pozostały
zasięg podany na wyświetlaczu
zestawu wskaźników.
Należ
y możliwie jak najszybciej
przystąpić do ładowania akumulatora. Przystąpić do ładowania
akumulatora.
Pozostały zasięg nie jest
już obliczany. Moc układu
napędowego ulega stopniowemu
zmniejszeniu.
Ogrzewanie i klimatyzacja zostają
wyłączone (nawet jeżeli wskazówka
wskazująca ich zużycie energii nie jest
na pozycji ECO
). Poczynając od tego stanu
naładowania akumulatora, moc
ogrzewania albo klimatyzacji
stopniowo się zmniejsza.
Dalsze informacje znajdują się na
stronach 8, 13-14.

8

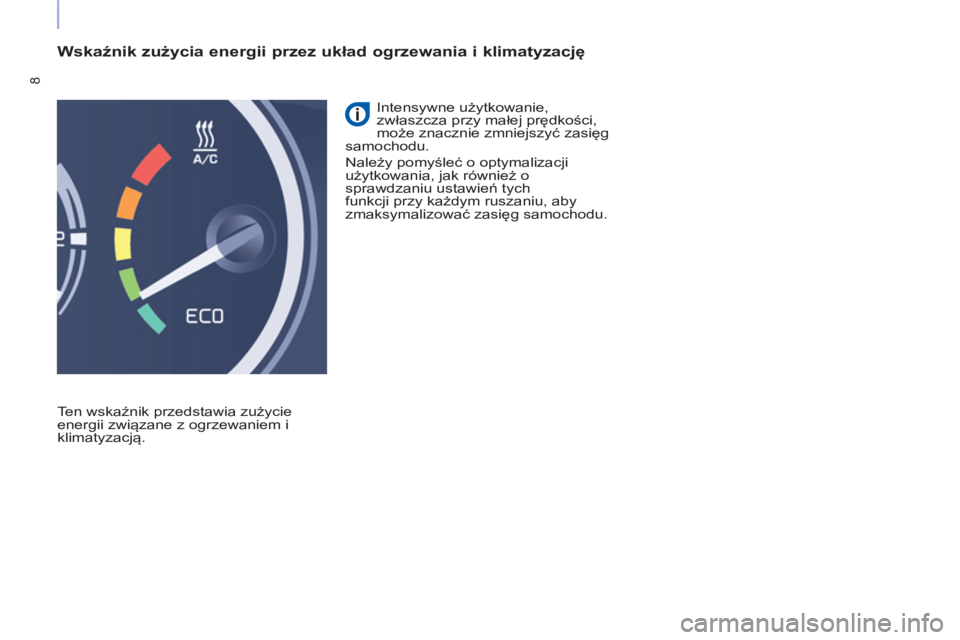

Wskaźnik zużycia energii przez układ ogrzewania i klimatyzację

Ten wskaźnik przedstawia zużycie
energii związane z ogrzewaniem i
klimatyzacją. Intensywne użytkowanie,
zwłaszcza przy małej prędkości,
może znacznie zmniejszyć zasięg
samochodu.
Należy pomyśleć o optymalizacji
użytkowania, jak również o
sprawdzaniu ustawień tych
funkcji przy każdym ruszaniu, aby
zmaksymalizować zasięg samochodu.

9
STANOWISKO KIEROWCY

KONTROLKI


Kontrolka

Stan

Przyczyna

Działanie / Uwagi


Gotowy
Świeci, wraz
z sygnałem
dźwiękowym
przy
włączaniu. Samochód gotowy do jazdy. Czas świecenia kontrolki
odpowiada włączaniu napięcia.
Można nacisnąć pedał gazu
i używać ogrzewania albo
klimatyzacji.

Rezerwa
Świeci, wraz
z sygnałem
dźwiękowym. Niski poziom naładowania
akumulatora trakcyjnego. Sprawdzić pozostały zasięg.
Rozpocząć ładowanie możliwie jak
najszybciej.

Ochrona
akumulatora
trakcyjnego
Świeci, wraz
z regularnym
sygnałem
dźwiękowym.
Krytyczny poziom naładowania
akumulatora trakcyjnego. W razie krytycznego poziomu
naładowania akumulatora trakcyjnego,
stopniowe zmniejszanie mocy silnika.
Rozpocząć koniecznie ładowanie.
Świeci. Maksymalna moc silnika
niedostępna. Jeżeli kontrolka nie gaśnie,
skontaktować się z siecią serwisową
albo warsztatem specjalistycznym.

Ładowanie
akumulatora
trakcyjnego
Świeci. Akumulator trakcyjny w trakcie
ładowania. Kontrolka gaśnie po zakończeniu
ładowania.
Miga. Uruchomienie pojazdu
niemożliwe gdyż przewód
ładowania pozostał podłączony
do gniazdka pojazdu. Sprawdzić podłączenie przewodu
ładowania.
Odłączyć przewód ładowania.

Autodiagnostyka
głównej
instalacji
elektrycznej Świeci. Wykryto anomalię w obrębie
głównej instalacji elektrycznej. Zlecić
jak najszybciej sprawdzenie
przez sieć serwisową albo
warsztat specjalistyczny.

Problem
w układzie
napędowym
Świeci.


Koniecznie przerwać jazdę.
Zlecić jak najszybciej sprawdzenie przez sieć
serwisową albo warsztat specjalistyczny.

10
WYŚWIETLACZE

Ekran (w zależności od poziomu
wyposażenia)

Każde naciśnięcie przycisku
usytuowanego na końcu przełącznika
wycieraczek umożliwia wyświetlanie
kolejno poszczególnych informacji
komputera pokładowego, w zależności
od ekranu.

Ustawianie jednostek
Zasięg
Wyświetla:


- szacunkowy pozostały zasięg,

- dodatkowy zasięg po wybraniu
trybu ECO
na panelu sterowania
ogrzewania / klimatyzacji,

- dodatkowy zasięg po wyłączeniu
ogrzewania i klimatyzacji.

Wyświetlają:


- licznik przebiegu dziennego (wybór
przebiegu 1 albo 2),

- średnie zużycie energii
akumulatora (na 100 km),

- prędkość.


Przebiegi (1 i 2)
Ten wyświetlacz podaje szacunkową
wielkość przebiegu (km) do momentu
koniecznego ładowania akumulatora.



Zestaw wskaźników

11
STANOWISKO KIEROWCY


Rozruch samochodu



- Aby uruchomić samochód,
selektor powinien być w
położeniu P
,

- nacisnąć pedał hamulca,

- przekręcić kluczyk w
stacyjce.


PROCEDURA ROZRUCHU

Ta kontrolka zapala się kiedy
samochód jest gotowy do
jazdy.


- Nacisnąć pedał hamulca,

- wybrać R
lub D
,

- zwolnić pedał hamulca i
przyspieszyć. Wybór wyświetla się na wyświetlaczu
chwilowego zużycia energii w zestawie
wskaźników.


Selektor biegów


Jeżeli selektor nie jest w położeniu P
i/lub
jeżeli pedał hamulca nie jest naciśnięty,
samochód nie ruszy. Rozpocząć od nowa
procedurę rozruchu samochodu.
Wybór położenia D
albo R
selektorem
określa kierunek jazdy. Zmianę
kierunku jazdy lepiej wykonywać na
postoju.



P
(Parking). Parkowanie.
Przestawić selektor do
położenia P
, rozlega się
sygnał dźwiękowy.

N
(Neutral). Martwy punkt.
Przestawić selektor do
położenia N
, rozlega się
sygnał dźwiękowy.
Nie wybierać tego położenia nawet na
krótką chwilę
kiedy samochód jedzie.

Samochód przechodzi na wolne koło.
Wybrać D
, aby powrócić do jazdy do
przodu.


D
(Drive). Jazda do przodu.
Przestawić selektor do
położenia D
, rozlega się
sygnał dźwiękowy.

Zaleca się naciskanie pedału
hamulca, aby wybierać położenia R
albo D
.


R
(Rear). Wsteczny bieg.
Przestawić selektor do
położenia R
, rozlega się
sygnał dźwiękowy.

Włączać wsteczny bieg tylko wtedy,
gdy samochód jest unieruchomiony.
Przy przejściu od położenia R
do
położ
enia P
, N
wyświetla się przez
krótką chwilę w zestawie wskaźników.

Przy zmianie biegów selektorem
rozlega się sygnał dźwiękowy.
Sygnał dźwiękowy zostaje wyłączony,
gdy użytkownik wybrał wyłączenie
funkcji "Wspomaganie parkowania
tyłem".

Kierowca powinien zachować
szczególną czujność prowadząc
swój samochód elektryczny
ze względu na niski poziom hałasu
emitowanego podczas jazdy.


Gotowy


Zatrzymywanie samochodu
Zaleca się gorąco opuszczanie
samochodu, gdy zaciągnięty jest hamulec
postojowy, selektor biegów jest w
położeniu P
, a stacyjka jest wyłączona.
Sygnał dźwiękowy rozlega się po
otwarciu drzwi po stronie kierowcy, jeżeli:


- stacyjka pozostaje włączona (świeci
się kontrolka " Gotowy
"),

- samochód nie został prawidłowo
unieruchomiony (selektor biegów
poza położeniem P
).
Na ekranie wyświetla się komunikat alarmowy.

12
EKOJAZDA

Zalecenia praktyczne


Przyjąć elastyczny styl jazdy
Zużycie energii elektrycznej przez
Państwa samochód zależy bardzo
silnie od trasy, stylu jazdy i prędkości.
We wszystkich przypadkach należy
przyjąć elastyczny styl jazdy.

Preferować strefę "Optymalną"

zaznaczoną na wskaźniku zużycia i
wytwarzania energii: naciskać pedał
gazu stopniowo, bez szarpnięć, a jeżeli
warunki na to pozwalają, jechać z
prędkością regularną i umiarkowaną.
Odzyskiwać energię
Prowadzenie z przewidywaniem
umożliwia odzysk energii i zwiększenie
zasięgu.
Przewidywać zmniejszenie prędkości,
a jeżeli warunki na to pozwalają,
preferować zwalnianie od hamowania,
od tego momentu wskazówka
wskaźnika zużycia i wytwarzania
energii ustawia się w strefi e
"Ładowanie"
.
Ograniczać przyczyny nadmiernego
zużycia energii
Jak w przypadku każdego samochodu,
ograniczać przewożony ładunek i
minimalizować opór aerodynamiczny
(otwarte szyby przy prędkości powyżej
50 km/h, relingi dachowe, bagażnik
dachowy…).
Intensywne użytkowanie ogrzewania
i klimatyzacji, zwłaszcza przy małej
prędkości, może znacznie zmniejszyć
zasięg samochodu. Należy więc
pamiętać o optymalnym użytkowaniu
tych funkcji.

Przestrzegać zaleceń
dotyczących obsługi okresowej
Sprawdzać regularnie ciśnienie w
oponach i postępować zgodnie z
harmonogramem obsługi okresowej
zalecanej przez producenta.

13
EKO-KOMFORT

EKO - KOMFORT


Kontrolować użytkowanie urządzeń
elektrycznych
Ogrzewanie i klimatyzacja działają
dzięki energii pochodzącej z
akumulatora trakcyjnego. Intensywne
użytkowanie zmniejsza znacznie
zasięg Państwa samochodu. Należy
pomyśleć o optymalnym użytkowaniu
tych funkcji po osiągnięciu żądanego
poziomu komfortu i sprawdzać ich
ustawienia przy każdym ruszaniu,
aby zmaksymalizować zasięg. Należy
także kontrolować użytkowanie
osuszania szyb, odszraniania oraz
fotela ogrzewanego.
Wyłącza ogrzewanie albo
klimatyzację i zachowuje
wentylację.
Wyłącza ogrzewanie albo
klimatyzację i wentylację.

Naciśnięcie przycisku ECO
wyłącza ogrzewanie i klimatyzację
(zachowując wentylacj
ę).
Wskazówka wskaźnika zużycia i
wytwarzania energii ustawia się
wówczas w strefi e ECO
.
Poruszanie regulatorem
temperatury włącza
ogrzewanie albo klimatyzację
i wyłącza tryb ECO
.

14
KLIMATYZACJA I OGRZEWANIE STEROWANE RĘCZNIE



ECO
(wyłącza ogrzewanie i
klimatyzację).


OFF
(wyłącza ogrzewanie,
klimatyzację i wentylację).

Osuszanie przedniej szyby.

Odszranianie tylnej szyby w
wersjach z oszklonymi tylnymi
drzwiami.

Rozprowadzanie powietrza.

Recyrkulacja powietrza w
kabinie/Dopływ powietrza z
zewnątrz.

Zwiększanie/Zmniejszanie
intensywności nawiewu
powietrza.
Zwiększanie/Zmniejszanie
temperatury.

Można używać wentylacji, gdy
tylko zapali się ta kontrolka.

Po dłuższym okresie bez
używania ogrzewania, włączenie
go może spowodować pojawienie
się słabego zapachu przez pierwsze
kilka minut użytkowania.



Specyfika układu klimatyzacji i
ogrzewania
Układ ogrzewania i klimatyzacji nie
reguluje bezpośrednio temperatury
w kabinie, ale zapewnia stałą
temperaturę na wylocie dysz nawiewu
powietrza (temperaturę, którą ustawia
się zgodnie z poziomem ciepła lub
zimna żądanym przez użytkowników).
Jeżeli chcą Państwo szybko ogrzać
albo ochłodzić kabinę samochodu,
należy bez wahania wybrać
maksymalny poziom ciepła albo zimna.
Należy ponadto zauważyć, że:


- Klimatyzacja (chłodzenie powietrza)
działa tylko wtedy, gdy temperatura
zewnętrzna jest wyższa niż 15°C,

- Wydajność układu ogrzewania
jest stopniowo ograniczana, gdy
tylko temperatura zewnętrzna
przekracza 20°C.




Wersja z ogrzewaniem sterowanym ręcznie


Zalecenia praktyczne


Ogrzewanie i wentylacja
Zimą zaleca się
rozprowadzanie powietrza na
nogi, co umożliwia uzyskanie
bardziej jednorodnych
warunków w kabinie.
Latem rozprowadzanie powietrza w
kierunku twarzy zwiększy skuteczność
układu wentylacji i klimatyzacji.
W trybie ogrzewania
preferować średni poziom
wentylacji, tzn. niższy od
3 łopatek wentylatora. Pozwoli
to układowi na zapewnienie wyższej
temperatury nawiewu powietrza.

Rozprowadzanie powietrza
