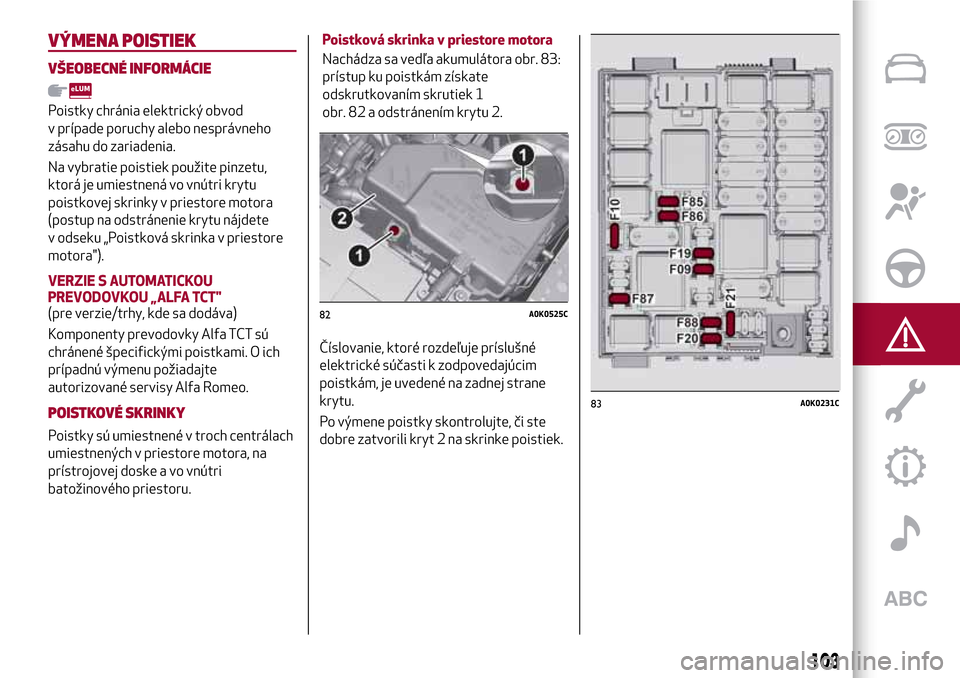

VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrický obvod
v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Na vybratie poistiek použite pinzetu,
ktorá je umiestnená vo vnútri krytu
poistkovej skrinky v priestore motora
(postup na odstránenie krytu nájdete
v odseku „Poistková skrinka v priestore
motora").
VERZIE S AUTOMATICKOU
PREVODOVKOU „ALFA TCT"
(pre verzie/trhy, kde sa dodáva)
Komponenty prevodovky Alfa TCT sú
chránené špecifickými poistkami. O ich
prípadnú výmenu požiadajte
autorizované servisy Alfa Romeo.
POISTKOVÉ SKRINKY
Poistky sú umiestnené v troch centrálach
umiestnených v priestore motora, na
prístrojovej doske a vo vnútri
batožinového priestoru.Poistková skrinka v priestore motora
Nachádza sa vedľa akumulátora obr. 83:
prístup ku poistkám získate
odskrutkovaním skrutiek 1
obr. 82 a odstránením krytu 2.
Číslovanie, ktoré rozdeľuje príslušné
elektrické súčasti k zodpovedajúcim
poistkám, je uvedené na zadnej strane
krytu.
Po výmene poistky skontrolujte, či ste
dobre zatvorili kryt 2 na skrinke poistiek.
82A0K0525C
83A0K0231C
103

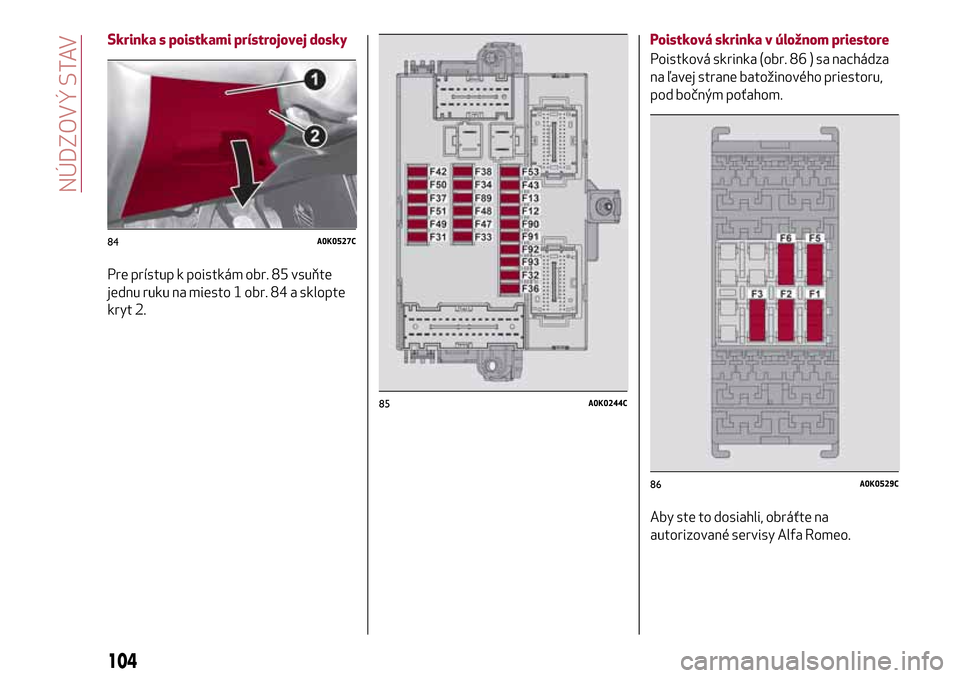

Skrinka s poistkami prístrojovej dosky
Pre prístup k poistkám obr. 85 vsuňte
jednu ruku na miesto 1 obr. 84 a sklopte
kryt 2.Poistková skrinka v úložnom priestore
Poistková skrinka (obr. 86 ) sa nachádza
na ľavej strane batožinového priestoru,
pod bočným poťahom.
Aby ste to dosiahli, obráťte na
autorizované servisy Alfa Romeo.
84A0K0527C
85A0K0244C
86A0K0529C
104
NÚDZOVÝ STAV

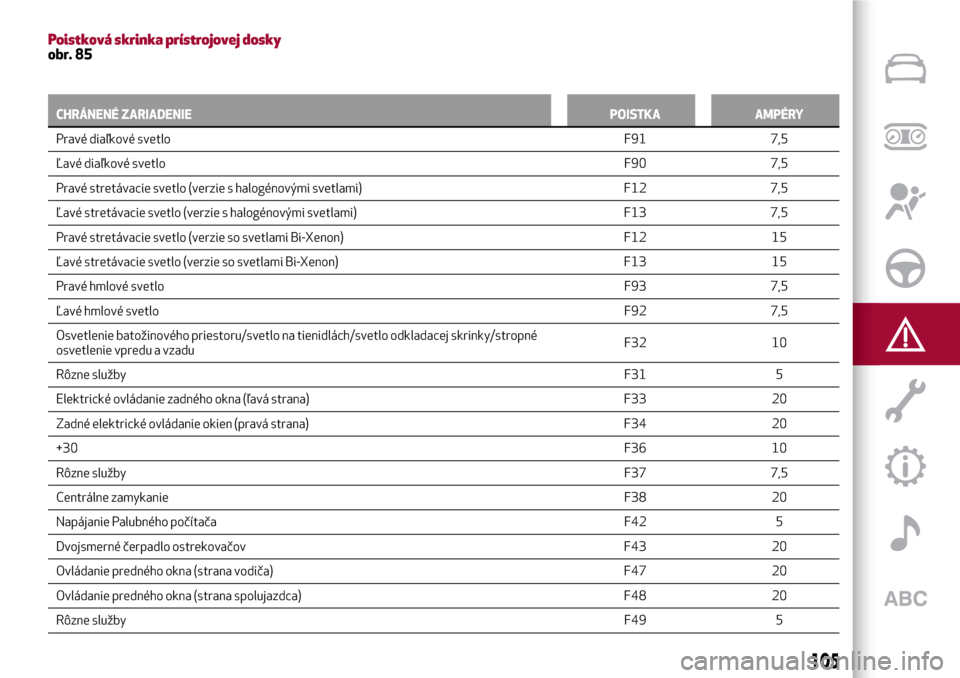

Poistková skrinka prístrojovej doskyobr. 85
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Pravé diaľkové svetloF91 7,5
Ľavé diaľkové svetloF90 7,5
Pravé stretávacie svetlo (verzie s halogénovými svetlami) F12 7,5
Ľavé stretávacie svetlo (verzie s halogénovými svetlami) F13 7,5
Pravé stretávacie svetlo (verzie so svetlami Bi-Xenon) F12 15
Ľavé stretávacie svetlo (verzie so svetlami Bi-Xenon) F13 15
Pravé hmlové svetloF93 7,5
Ľavé hmlové svetloF92 7,5
Osvetlenie batožinového priestoru/svetlo na tienidlách/svetlo odkladacej skrinky/stropné
osvetlenie vpredu a vzaduF32 10
Rôzne službyF31 5
Elektrické ovládanie zadného okna (ľavá strana) F33 20
Zadné elektrické ovládanie okien (pravá strana) F34 20
+30F36 10
Rôzne službyF37 7,5
Centrálne zamykanieF38 20
Napájanie Palubného počítača F42 5
Dvojsmerné čerpadlo ostrekovačov F43 20
Ovládanie predného okna (strana vodiča) F47 20
Ovládanie predného okna (strana spolujazdca) F48 20
Rôzne službyF49 5
105

CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Rôzne službyF50 7,5
Rôzne službyF51 5
+30F53 7,5
Poistková skrinka v priestore motoraobr. 83
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Napájanie čerpadla umývania svetlometov F09 30
KlaksónF10 15
Kompresor pre klimatizáciuF19 7,5
Vyhrievané zadné skloF20 30
Palivové čerpadloF21 15
Zapaľovač/elektrická zásuvka F85 20
Zásuvka 12 V v batožinovom priestore F86 20
Senzor stavu nabitia batérie IBS pre systém Start&Stop F87 5
Rozmrazovanie vonkajších zrkadiel F88 7,5
106
NÚDZOVÝ STAV

Poistková skrinka v úložnom priestoreobr. 86
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Posúvanie predného ľavého sedadla F1 15
Posúvanie predného pravého sedadla F2 15
Elektricky ovládané otváranie strechy F3 15
Vyhrievanie predných sedadiel F5 15
Reproduktor BOSE + Subwoofer F6 20
UPOZORNENIE
33)Poškodenú poistku nikdy nevymieňajte za kovové drôty alebo iný náhradný materiál.
34)Ak je potrebné vyčistiť priestor motora, urobte to opatrne a dbajte na to, aby ste priamo nezasiahli vyšplechnutou vodou poistkovú skrinku
a takisto motorčeky stieračov.
POZOR!
112)V prípade, že by sa poistka opakovane kazila, obráťte sa na autorizované servisy Alfa Romeo.
113)V žiadnom prípade nenahrádzajte poistku inou, ktorá má vyššiu hodnotu intenzity prúdu: VZNIKÁ NEBEZPEČENSTVO POŽIARU.
114)Ak zasiahne všeobecná bezpečnostná poistka (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), obráťte sa na autorizované servisy Alfa Romeo.
115)Pred výmenou poistky dbajte na to, aby ste prepli štartovacie zariadenie do polohy STOP, vytiahli kľúč zo zapaľovania (pokiaľ je mechanický)
a presvedčte sa, že ste vypli a/alebo odpojili všetky spotrebiče.
116)Ak sa poškodí všeobecná poistka ochrany bezpečnostných systémov (systém air bag, brzdový systém), systém pohonných jednotiek (systém
motora, systém prevodovky) alebo systém riadenia, obráťte sa na autorizované servisy Alfa Romeo.
107

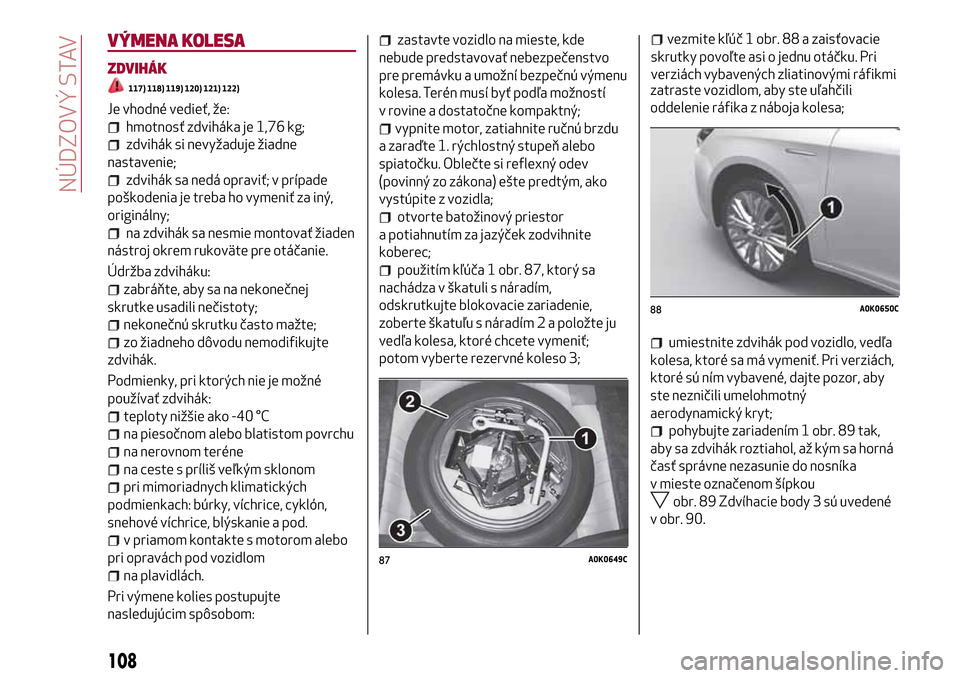

VÝMENA KOLESA
ZDVIHÁK
117) 118) 119) 120) 121) 122)
Je vhodné vedieť, že:
hmotnosť zdviháka je 1,76 kg;
zdvihák si nevyžaduje žiadne
nastavenie;
zdvihák sa nedá opraviť; v prípade
poškodenia je treba ho vymeniť za iný,
originálny;
na zdvihák sa nesmie montovať žiaden
nástroj okrem rukoväte pre otáčanie.
Údržba zdviháku:
zabráňte, aby sa na nekonečnej
skrutke usadili nečistoty;
nekonečnú skrutku často mažte;
zo žiadneho dôvodu nemodifikujte
zdvihák.
Podmienky, pri ktorých nie je možné
používať zdvihák:
teploty nižšie ako -40 °C
na piesočnom alebo blatistom povrchu
na nerovnom teréne
na ceste s príliš veľkým sklonom
pri mimoriadnych klimatických
podmienkach: búrky, víchrice, cyklón,
snehové víchrice, blýskanie a pod.
v priamom kontakte s motorom alebo
pri opravách pod vozidlom
na plavidlách.
Pri výmene kolies postupujte
nasledujúcim spôsobom:
zastavte vozidlo na mieste, kde
nebude predstavovať nebezpečenstvo
pre premávku a umožní bezpečnú výmenu
kolesa. Terén musí byť podľa možností
v rovine a dostatočne kompaktný;
vypnite motor, zatiahnite ručnú brzdu
a zaraďte 1. rýchlostný stupeň alebo
spiatočku. Oblečte si reflexný odev
(povinný zo zákona) ešte predtým, ako
vystúpite z vozidla;
otvorte batožinový priestor
a potiahnutím za jazýček zodvihnite
koberec;
použitím kľúča 1 obr. 87, ktorý sa
nachádza v škatuli s náradím,
odskrutkujte blokovacie zariadenie,
zoberte škatuľu s náradím 2 a položte ju
vedľa kolesa, ktoré chcete vymeniť;
potom vyberte rezervné koleso 3;
vezmite kľúč 1 obr. 88 a zaisťovacie
skrutky povoľte asi o jednu otáčku. Pri
verziách vybavených zliatinovými ráfikmi
zatraste vozidlom, aby ste uľahčili
oddelenie ráfika z náboja kolesa;
umiestnite zdvihák pod vozidlo, vedľa
kolesa, ktoré sa má vymeniť. Pri verziách,
ktoré sú ním vybavené, dajte pozor, aby
ste nezničili umelohmotný
aerodynamický kryt;
pohybujte zariadením 1 obr. 89 tak,
aby sa zdvihák roztiahol, až kým sa horná
časť správne nezasunie do nosníka
v mieste označenom šípkou
obr. 89 Zdvíhacie body 3 sú uvedené
v obr. 90.
87A0K0649C
88A0K0650C
108
NÚDZOVÝ STAV

prípadným osobám ktoré sa
nachádzajú v blízkosti vozidla oznámte,
že ho budete zdvíhať; je potrebné aby sa
vzdialili od vozidla a nedotýkali sa ho až
do jeho opätovného spustenia na zem;
vložte kľuku 2 obr. 89 do sedla na
zariadení 1, otáčajte ňou a nadvihnite
vozidlo, až kým sa koleso nezdvihne od
zeme do výšky niekoľkých centimetrov;
35)
pre verzie, ktoré sú vybavené krytom
kolesa, odstráňte kryt kolesa potom, ako
ste odskrutkovali 4 skrutky, ktoré ho
upevňujú, odskrutkujte piatu skrutku
a vyberte koleso;
uistite sa, že povrch rezervného
kolesa ktorý je v styku s nábojom je čistý
a zbavený nečistôt ktoré by neskôr mohli
spôsobiť uvoľnenie bezpečnostných
skrutiek;
rezervné koleso namontujte tak, že
prvú skrutku zaskrutkujete na dve otáčky
do otvoru, ktorý je najbližšie k ventilu;
vezmite kľúč 1 obr. 87 a upevňovacie
skrutky dotiahnite na doraz;
otáčajte rukoväťou zdviháka 2
obr. 89 tak, aby ste vozidlo spustili nižšie.
Následne vyberte zdvihák;
pomocou kľúča 1 obr. 87 striedavo,
podľa očíslovaného poradia
znázorneného na obr. 91 doťahujte
protiľahlé skrutky až na doraz;
ak vymieňate zliatinové koleso,
odporúča sa namontovať ho tak, aby malo
krajšiu stranu otočenú smerom hore.
Ihneď ako to bude možné, vymeňte
koleso, ktoré bežne používate, pretože
tým, že má väčšie rozmery oproti
rezervnému kolesu, ktoré je umiestnené
na príslušnom mieste, vytvára jemnú
nerovnosť úložnej plochy v batožinovom
priestore.
36)

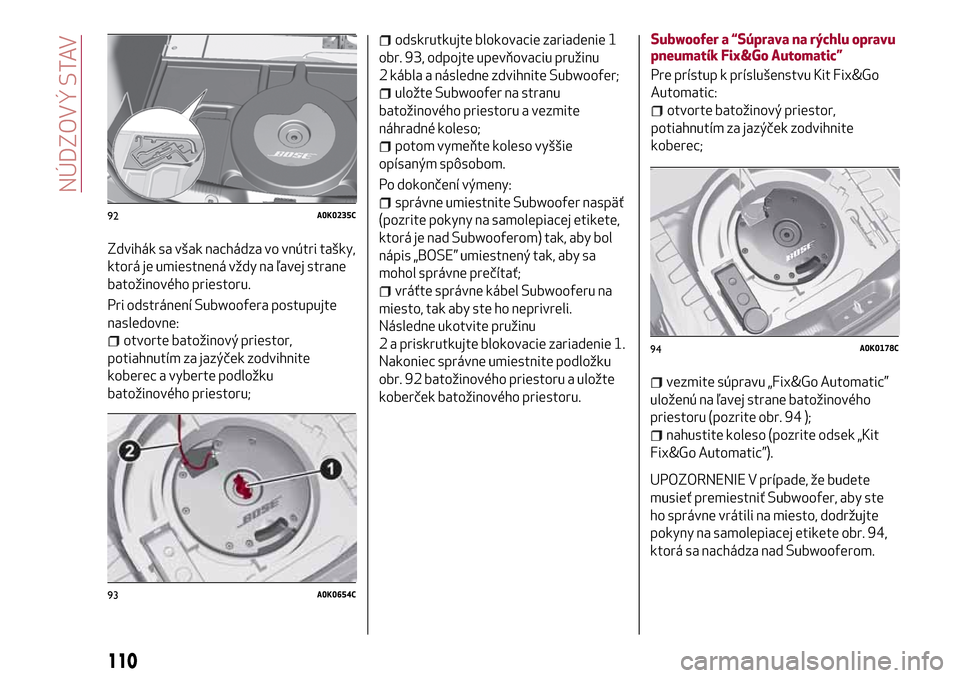

ODSTRÁNENIE SUBWOOFER-u (verzie
s HI-FI Bose)
(pre verzie/trhy, kde sa dodáva)
UPOZORNENIE Nasledovná procedúra je
platná iba pre automobily, vybavené
zariadením audio Hi-Fi Bose so
Subwooferom (pre verzie/trhy, kde je vo
výbave).
Subwoofer a náhradné koleso
Pri týchto verziách sa nástroje pre
výmenu kolesa nachádzajú vo vnútri
príslušného puzdra, ktoré je umiestnené
na ľavej strane batožinového priestoru
(pozrite obr. 92 ).
89A0K0651C
90A0K0904C
91A0K0040C
109

Zdvihák sa však nachádza vo vnútri tašky,
ktorá je umiestnená vždy na ľavej strane
batožinového priestoru.
Pri odstránení Subwoofera postupujte
nasledovne:
otvorte batožinový priestor,
potiahnutím za jazýček zodvihnite
koberec a vyberte podložku
batožinového priestoru;
odskrutkujte blokovacie zariadenie 1
obr. 93, odpojte upevňovaciu pružinu
2 kábla a následne zdvihnite Subwoofer;
uložte Subwoofer na stranu
batožinového priestoru a vezmite
náhradné koleso;
potom vymeňte koleso vyššie
opísaným spôsobom.
Po dokončení výmeny:
správne umiestnite Subwoofer naspäť
(pozrite pokyny na samolepiacej etikete,
ktorá je nad Subwooferom) tak, aby bol
nápis „BOSE” umiestnený tak, aby sa
mohol správne prečítať;
vráťte správne kábel Subwooferu na
miesto, tak aby ste ho neprivreli.
Následne ukotvite pružinu
2 a priskrutkujte blokovacie zariadenie 1.
Nakoniec správne umiestnite podložku
obr. 92 batožinového priestoru a uložte
koberček batožinového priestoru.Subwoofer a “Súprava na rýchlu opravu
pneumatík Fix&Go Automatic”
Pre prístup k príslušenstvu Kit Fix&Go
Automatic:
otvorte batožinový priestor,
potiahnutím za jazýček zodvihnite
koberec;
vezmite súpravu „Fix&Go Automatic”
uloženú na ľavej strane batožinového
priestoru (pozrite obr. 94 );
nahustite koleso (pozrite odsek „Kit
Fix&Go Automatic”).
UPOZORNENIE V prípade, že budete
musieť premiestniť Subwoofer, aby ste
ho správne vrátili na miesto, dodržujte
pokyny na samolepiacej etikete obr. 94,
ktorá sa nachádza nad Subwooferom.
92A0K0235C
93A0K0654C
94A0K0178C
110
