2017 Alfa Romeo Giulietta Užívateľská príručka (in Slovak)

Prepichnutá pneumatika alebo vypálená žiarovka?
Môže sa stať, že nejaký problém naruší vašu jazdu.
Strany venované núdzovým stavom vám môžu pomôcť, aby ste
sami a pokojne čelili kritickým situáciám. V núdzovej situácii vám
odporúčame zatelefonovať na bezplatné telefónne číslo, ktoré
nájdete v Záručnom liste. Okrem toho môžete zatelefonovať na
bezplatné univerzálne, vnútroštátne alebo medzinárodné číslo
a získať informácie o najbližšej prevádzke servisnej siete Alfa
Romeo.
NÚDZOVÝ STAV
NÚDZOVÉ SVETLÁ . . . . . . . ......................96
VÝMENA ŽIAROVKY ............................96
VÝMENA VONKAJŠEJ ŽIAROVKY...................100
VÝMENA POISTIEK . . . .........................103
VÝMENA KOLESA .............................108
Súprava „Fix&Go Automatic”. . .....................112
NÚDZOVÉ ŠTARTOVANIE........................114
SYSTÉM BLOKOVANIA PALIVA . ....................115
PREVODOVKA TCT - VYTIAHNUTIE KĽÚČA . . . . . . .......116
ŤAHANIE VOZIDLA . ...........................118

NÚDZOVÉ SVETLÁ
Fungovanie
Svetlá zapnete/vypnete stlačením
vypínača 1 obr. 70.
So zapnutými svetlami sa na prístrojovej
doske rozsvietia kontrolky
a
a spínač 1 bliká.
Núdzové zabrzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na
prístrojovej doske sa rozsvietia kontrolky
a.
Svetlá sa vypnú automaticky v momente,
keď brzdenie už nemá núdzový charakter.
108)
POZOR!
108)Použitie núdzových svetiel upravujú
dopravné predpisy tej ktorej krajiny, kde sa
nachádzate: dodržiavajte ich.
VÝMENA ŽIAROVKY
32)109) 110) 111)
VŠEOBECNÉ POKYNY
Ak žiarovka nefunguje, pred jej
výmenou overte, či kontakty nie sú
zoxidované a či je neporušená príslušná
poistka: umiestnenie poistiek nájdete
v odseku „Výmena poistiek" v tejto
kapitole;
vypálené žiarovky musia byť
nahradené žiarovkami toho istého typu
a výkonu;
po výmene žiarovky svetlometov vždy
overte jej správne smerovanie;
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška skla,
to však neznamená chybu a neovplyvňuje
normálne fungovanie osvetľovacieho
zariadenia. Zahmlenie sa rýchlo stratí po
rozsvietení svetiel, počnúc stredom
difúzora, postupujúc k okrajom.70A0K0622C
96
NÚDZOVÝ STAV

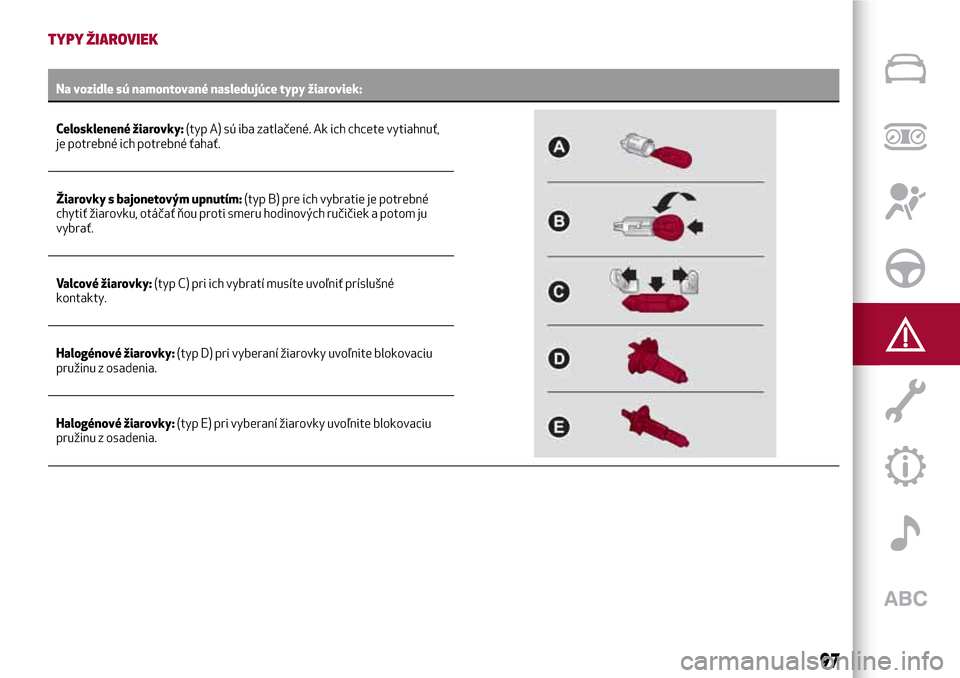

TYPY ŽIAROVIEK
Na vozidle sú namontované nasledujúce typy žiaroviek:
Celosklenené žiarovky:(typ A) sú iba zatlačené. Ak ich chcete vytiahnuť,
je potrebné ich potrebné ťahať.
Žiarovky s bajonetovým upnutím:(typ B) pre ich vybratie je potrebné
chytiť žiarovku, otáčať ňou proti smeru hodinových ručičiek a potom ju
vybrať.
Valcové žiarovky:(typ C) pri ich vybratí musíte uvoľniť príslušné
kontakty.
Halogénové žiarovky:(typ D) pri vyberaní žiarovky uvoľnite blokovaciu
pružinu z osadenia.
Halogénové žiarovky:(typ E) pri vyberaní žiarovky uvoľnite blokovaciu
pružinu z osadenia.
97

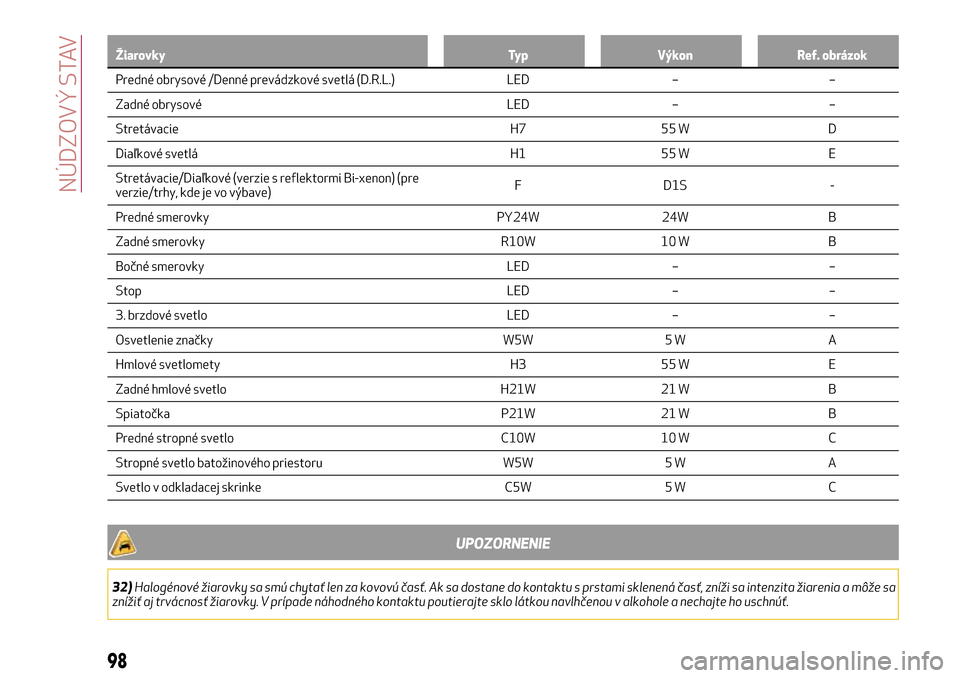

Žiarovky Typ Výkon Ref. obrázok
Predné obrysové /Denné prevádzkové svetlá (D.R.L.) LED – –
Zadné obrysové LED – –
Stretávacie H7 55 W D
Diaľkové svetlá H1 55 W E
Stretávacie/Diaľkové (verzie s reflektormi Bi-xenon) (pre
verzie/trhy, kde je vo výbave)F D1S -
Predné smerovky PY24W 24W B
Zadné smerovky R10W 10 W B
Bočné smerovky LED – –
Stop LED – –
3. brzdové svetlo LED – –
Osvetlenie značky W5W 5 W A
Hmlové svetlomety H3 55 W E
Zadné hmlové svetlo H21W 21 W B
Spiatočka P21W 21 W B
Predné stropné svetlo C10W 10 W C
Stropné svetlo batožinového priestoru W5W 5 W A
Svetlo v odkladacej skrinke C5W 5 W C
UPOZORNENIE
32)Halogénové žiarovky sa smú chytať len za kovovú časť. Ak sa dostane do kontaktu s prstami sklenená časť, zníži sa intenzita žiarenia a môže sa
znížiť aj trvácnosť žiarovky. V prípade náhodného kontaktu poutierajte sklo látkou navlhčenou v alkohole a nechajte ho uschnúť.
98
NÚDZOVÝ STAV

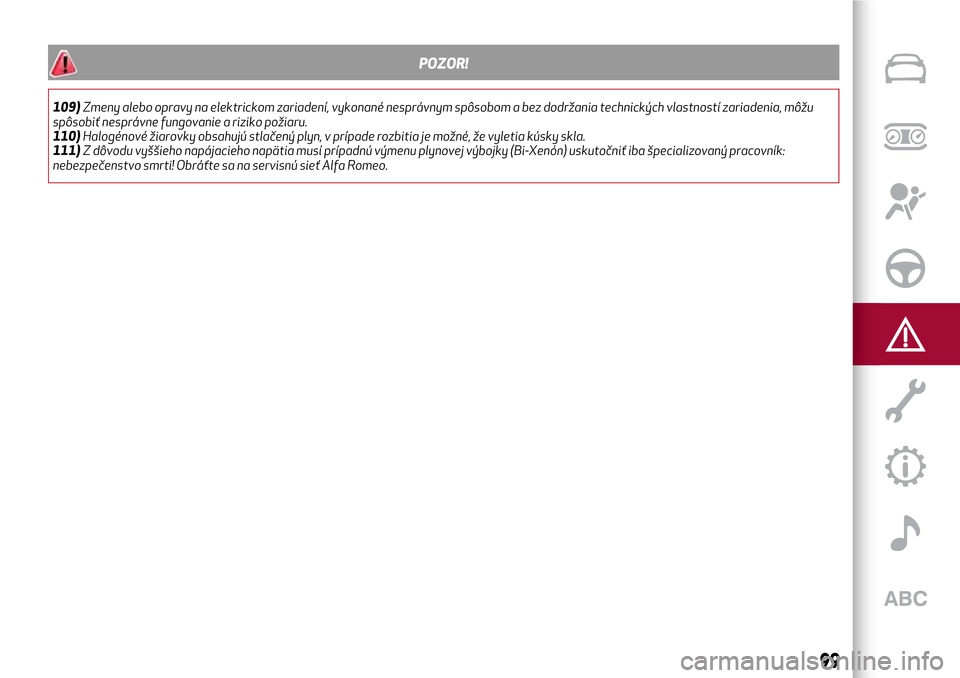

POZOR!
109)Zmeny alebo opravy na elektrickom zariadení, vykonané nesprávnym spôsobom a bez dodržania technických vlastností zariadenia, môžu
spôsobiť nesprávne fungovanie a riziko požiaru.
110)Halogénové žiarovky obsahujú stlačený plyn, v prípade rozbitia je možné, že vyletia kúsky skla.
111)Z dôvodu vyššieho napájacieho napätia musí prípadnú výmenu plynovej výbojky (Bi-Xenón) uskutočniť iba špecializovaný pracovník:
nebezpečenstvo smrti! Obráťte sa na servisnú sieť Alfa Romeo.
99

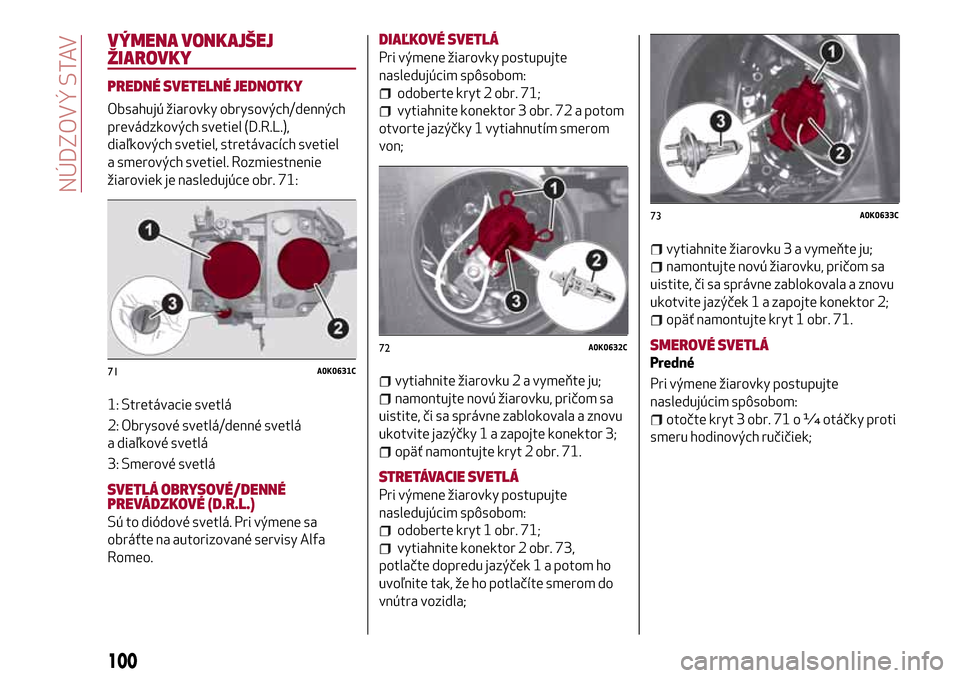

VÝMENA VONKAJŠEJ
ŽIAROVKY
PREDNÉ SVETELNÉ JEDNOTKY
Obsahujú žiarovky obrysových/denných
prevádzkových svetiel (D.R.L.),
diaľkových svetiel, stretávacích svetiel
a smerových svetiel. Rozmiestnenie
žiaroviek je nasledujúce obr. 71:
1: Stretávacie svetlá
2: Obrysové svetlá/denné svetlá
a diaľkové svetlá
3: Smerové svetlá
SVETLÁ OBRYSOVÉ/DENNÉ
PREVÁDZKOVÉ (D.R.L.)
Sú to diódové svetlá. Pri výmene sa
obráťte na autorizované servisy Alfa
Romeo.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt 2 obr. 71;
vytiahnite konektor 3 obr. 72 a potom
otvorte jazýčky 1 vytiahnutím smerom
von;
vytiahnite žiarovku 2 a vymeňte ju;
namontujte novú žiarovku, pričom sa
uistite, či sa správne zablokovala a znovu
ukotvite jazýčky 1 a zapojte konektor 3;
opäť namontujte kryt 2 obr. 71.
STRETÁVACIE SVETLÁ
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt 1 obr. 71;
vytiahnite konektor 2 obr. 73,
potlačte dopredu jazýček 1 a potom ho
uvoľnite tak, že ho potlačíte smerom do
vnútra vozidla;
vytiahnite žiarovku 3 a vymeňte ju;
namontujte novú žiarovku, pričom sa
uistite, či sa správne zablokovala a znovu
ukotvite jazýček 1 a zapojte konektor 2;
opäť namontujte kryt 1 obr. 71.
SMEROVÉ SVETLÁ
Predné
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
otočte kryt 3 obr. 71 o ¼ otáčky proti
smeru hodinových ručičiek;
71A0K0631C
72A0K0632C
73A0K0633C
100
NÚDZOVÝ STAV

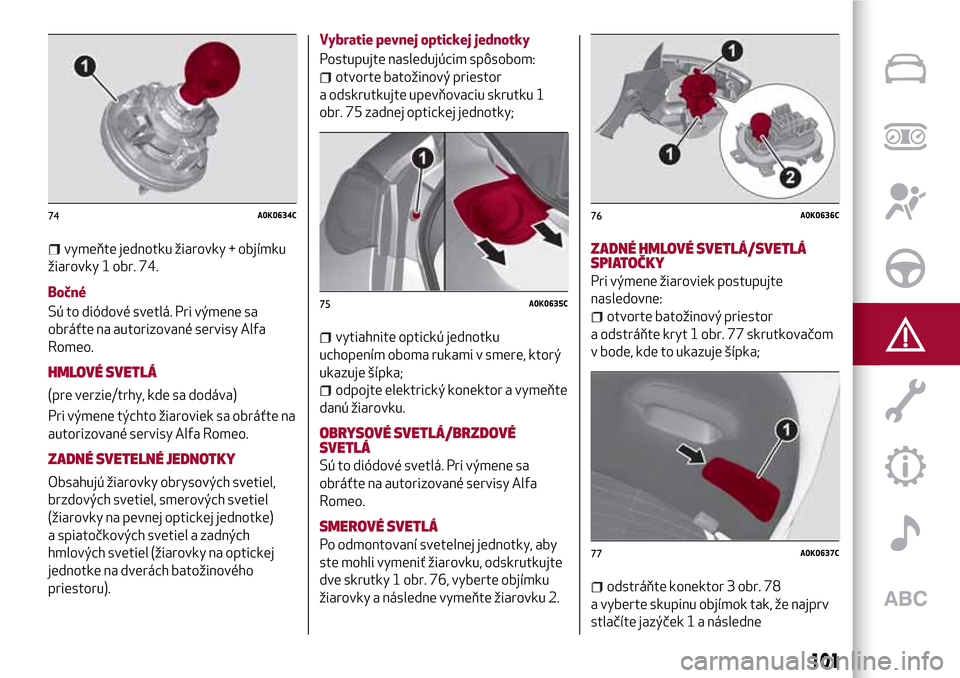

vymeňte jednotku žiarovky + objímku
žiarovky 1 obr. 74.
Bočné
Sú to diódové svetlá. Pri výmene sa
obráťte na autorizované servisy Alfa
Romeo.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde sa dodáva)
Pri výmene týchto žiaroviek sa obráťte na
autorizované servisy Alfa Romeo.
ZADNÉ SVETELNÉ JEDNOTKY
Obsahujú žiarovky obrysových svetiel,
brzdových svetiel, smerových svetiel
(žiarovky na pevnej optickej jednotke)
a spiatočkových svetiel a zadných
hmlových svetiel (žiarovky na optickej
jednotke na dverách batožinového
priestoru).Vybratie pevnej optickej jednotky
Postupujte nasledujúcim spôsobom:
otvorte batožinový priestor
a odskrutkujte upevňovaciu skrutku 1
obr. 75 zadnej optickej jednotky;
vytiahnite optickú jednotku
uchopením oboma rukami v smere, ktorý
ukazuje šípka;
odpojte elektrický konektor a vymeňte
danú žiarovku.
OBRYSOVÉ SVETLÁ/BRZDOVÉ
SVETLÁ
Sú to diódové svetlá. Pri výmene sa
obráťte na autorizované servisy Alfa
Romeo.
SMEROVÉ SVETLÁ
Po odmontovaní svetelnej jednotky, aby
ste mohli vymeniť žiarovku, odskrutkujte
dve skrutky 1 obr. 76, vyberte objímku
žiarovky a následne vymeňte žiarovku 2.
ZADNÉ HMLOVÉ SVETLÁ/SVETLÁ
SPIATOČKY
Pri výmene žiaroviek postupujte
nasledovne:
otvorte batožinový priestor
a odstráňte kryt 1 obr. 77 skrutkovačom
v bode, kde to ukazuje šípka;
odstráňte konektor 3 obr. 78
a vyberte skupinu objímok tak, že najprv
stlačíte jazýček 1 a následne
74A0K0634C
75A0K0635C
76A0K0636C
77A0K0637C
101

odskrutkujete skrutku 2;
vymeňte danú žiarovku tak, že ju
mierne potlačíte a otočíte proti smeru
hodinových ručičiek (1 = žiarovka svetla
spiatočky; 2 = žiarovka hmlového svetla)
(pozrite si obr. 79);
znovu namontujte skupinu objímok
žiaroviek, pričom najprv zaskrutkujte
skrutku 2 a následne ju utiahnite
jazýčkom 1. Potom zapojte konektor
3 a nakoniec znovu namontujte kryt 1
obr. 77.
UPOZORNENIE Počas odoberania krytu
1 chráňte hrot skrutkovača obrúskom,
aby ste predišli poškriabaniam.
TRETIE BRZDOVÉ SVETLÁ
Sú to diódové svetlá a sú umiestnené na
spojleri zabudovanom na dverách
batožinového priestoru. Pri výmene sa
obráťte na autorizované servisy Alfa
Romeo.
OSVETLENIE ZNAČKY
Pri výmene žiaroviek postupujte
nasledovne:
odmontujte svetelné jednotky značky
obr. 80;
otočte v smere hodinových ručičiek
objímku 2 obr. 81, vytiahnite žiarovku
3 a vymeňte ju;
namontujte novú žiarovku, uistite sa,
že dobre dosadla, potom opäť založte
skupiny osvetlenia značky obr. 80 do ich
osadení, pričom sa uistite, že sú správne
zablokované.
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
102
NÚDZOVÝ STAV
