Arrumação87
● Prender os ganchos da casseteda rede de segurança aos olhais
de fixação no piso à frente dos
bancos traseiros. Para aceder
aos olhais de fixação, pressionar os ganchos para dentro das
partes perfuradas na cobertura do piso de ambos os lados.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 79.
Desmontar
● Puxar a patilha no tensor de
ambos os lados para soltar as
cintas.
● Retirar e comprimir um lados da haste da rede de segurança da
abertura de montagem. Retirar o
outro lado da haste da rede de
segurança da abertura de
montagem.
● Enrolar a rede de segurança para cima.
● Soltar os ganchos dos olhais de fixação.
Triângulo de pré-
-sinalização
2 volumes de 5 portas
Arrumar o triângulo de pré-
-sinalização no espaço existente na
retaguarda da bagageira.

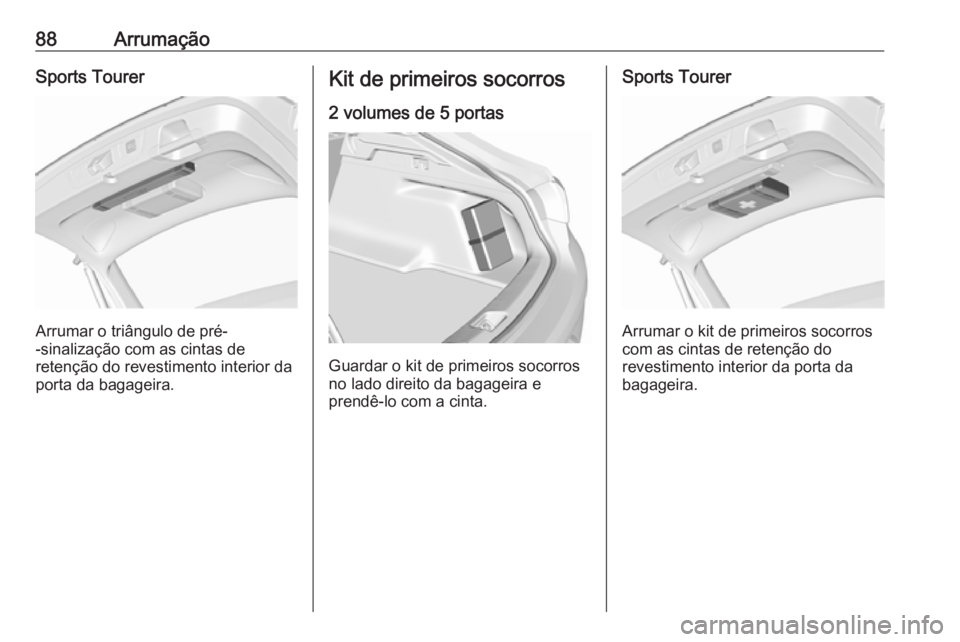

88ArrumaçãoSports Tourer
Arrumar o triângulo de pré-
-sinalização com as cintas de
retenção do revestimento interior da porta da bagageira.
Kit de primeiros socorros
2 volumes de 5 portas
Guardar o kit de primeiros socorros
no lado direito da bagageira e
prendê-lo com a cinta.
Sports Tourer
Arrumar o kit de primeiros socorros
com as cintas de retenção do
revestimento interior da porta da
bagageira.

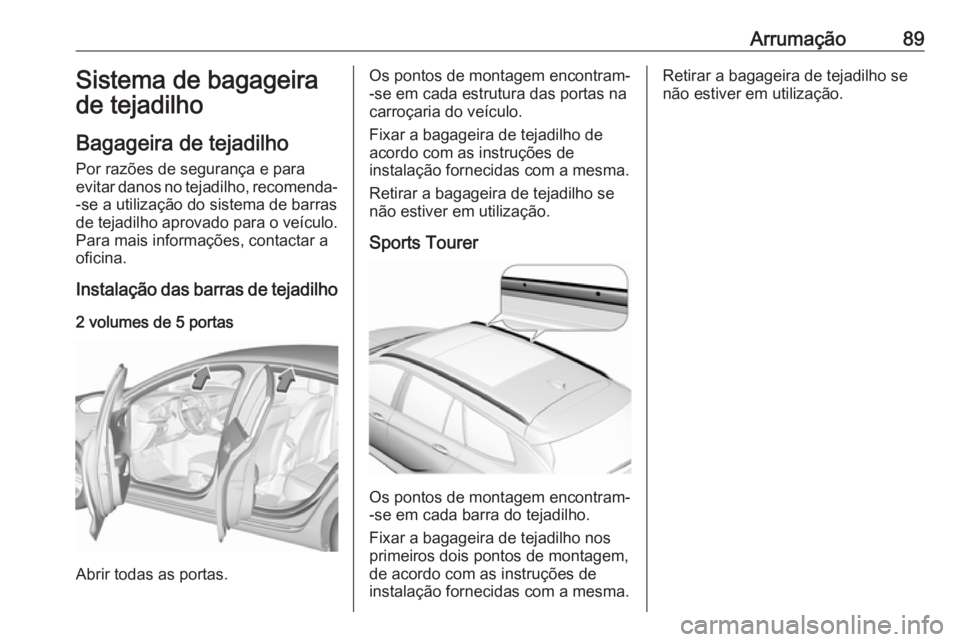

Arrumação89Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo. Para mais informações, contactar aoficina.
Instalação das barras de tejadilho
2 volumes de 5 portas
Abrir todas as portas.
Os pontos de montagem encontram-
-se em cada estrutura das portas na
carroçaria do veículo.
Fixar a bagageira de tejadilho de
acordo com as instruções de
instalação fornecidas com a mesma.
Retirar a bagageira de tejadilho se
não estiver em utilização.
Sports Tourer
Os pontos de montagem encontram-
-se em cada barra do tejadilho.
Fixar a bagageira de tejadilho nos
primeiros dois pontos de montagem,
de acordo com as instruções de
instalação fornecidas com a mesma.
Retirar a bagageira de tejadilho se
não estiver em utilização.

90ArrumaçãoIndicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se que os
encostos estão bem encaixados,
ou seja, de maneira a que as
marcas vermelhas não estejam
visíveis na lateral perto da
alavanca de desengate. Se se
puder empilhar objectos, os
objectos mais pesados devem
ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 84.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● Ao transportar objectos na bagageira, os encostos dos
bancos traseiros não devem estar inclinados para a frente.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Não colocar quaisquer objectos na tampa da bagageira ou no
painel de instrumentos, e não
cobrir o sensor que se encontra
na parte de cima do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão de mão e do selector das
mudanças nem deve restringir a
liberdade de movimentos do
condutor. Não colocar no interior objectos que não sejam presos.● Não conduzir com a bagageira aberta.9Aviso
Garantir sempre que a carga no
veículo está arrumada em
segurança. Caso contrário, os
objectos podem ser projectados
no interior do veículo e provocar
ferimentos ou danos na carga ou
veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 311) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do

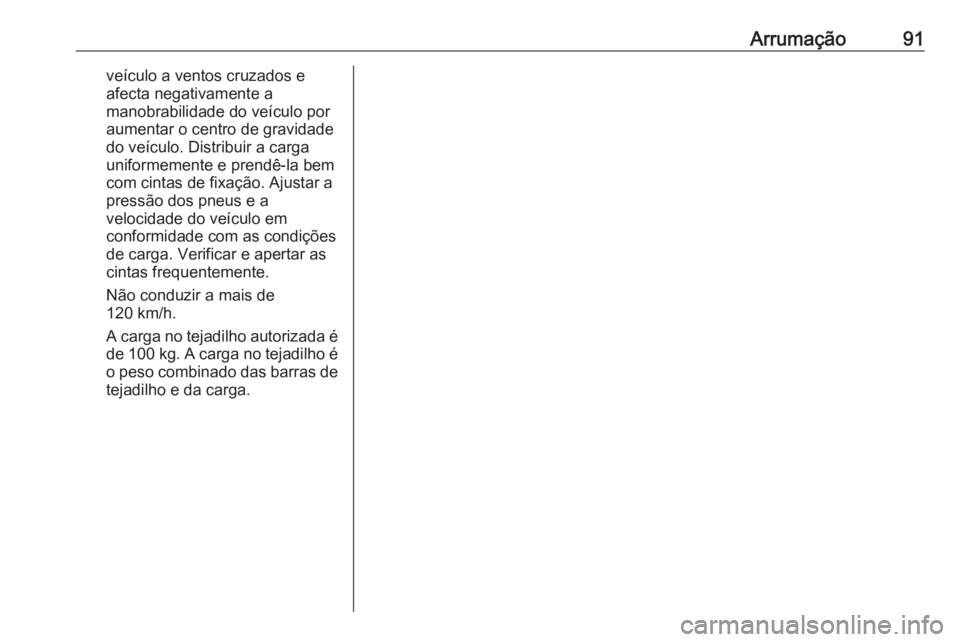

Arrumação91veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade
do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a
pressão dos pneus e a
velocidade do veículo em
conformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
A carga no tejadilho autorizada é de 100 kg . A carga no tejadilho é
o peso combinado das barras de tejadilho e da carga.

92Instrumentos, elementos de manuseamentoInstrumentos,
elementos de
manuseamentoComandos ................................... 93
Ajuste do volante .......................93
Telecomandos no volante .........93
Volante aquecido .......................94
Buzina ....................................... 94
Limpa para-brisas e lava para- -brisas ....................................... 95
Limpa-vidros do óculo traseiro e lava-vidros do óculo traseiro ....97
Temperatura exterior .................97
Relógio ...................................... 98
Tomadas ................................... 99
Carregamento indutivo ............100
Cinzeiros ................................. 101
Luzes de aviso, indicadores de
nível e indicadores .....................102
Conjunto de instrumentos .......102
Velocímetro ............................. 108
Conta-quilómetros ...................108
Conta-quilómetros parcial .......108
Conta-rotações ........................109Indicador do nível de
combustível ............................ 110
Indicador da temperatura do líquido de arrefecimento do
motor ...................................... 110
Visor de serviço .......................110
Luzes de aviso ........................ 112
Indicador de mudança de direção .................................... 112
Aviso do cinto de segurança ...112
Airbags e pré-tensores dos cintos ...................................... 113
Desativação do Airbag ............113
Alternador ................................ 114
Luz de aviso de avaria ............114
Sistema de travagem e embraiagem ........................... 114
Travão de mão elétrico ............114
Avaria no travão de mão elétrico .................................... 114
Sistema de travagem antibloqueio (ABS) .................115
Mudança de velocidades .........115
Distância de seguimento .........115
Assistência de permanência na faixa ........................................ 115
Programa eletrónico de estabilidade desligado ............115Controlo eletrónico de
estabilidade e sistema de
controlo da tração ..................115
Sistema de controlo da tração desligado ................................ 116
Temperatura do líquido de arrefecimento do motor ..........116
Pré-incandescência .................116
AdBlue ..................................... 116
Sistema de controlo da pressão dos pneus ............................... 116
Pressão do óleo de motor .......116
Nível de combustível baixo .....117
Imobilizador ............................. 117
Luz exterior .............................. 117
Luzes de máximos ..................117
Assistência dos máximos ........117
Faróis de LED ......................... 117
Faróis de nevoeiro ...................118
Luzes de nevoeiro traseiras ....118
Programador de velocidade ....118
Programador de velocidade adaptável ................................ 118
Veículo detetado à frente ........118
Deteção de peões ...................118
Limitador de velocidade ..........118
Sistema de reconhecimento de sinais de trânsito ....................119
Porta aberta ............................. 119

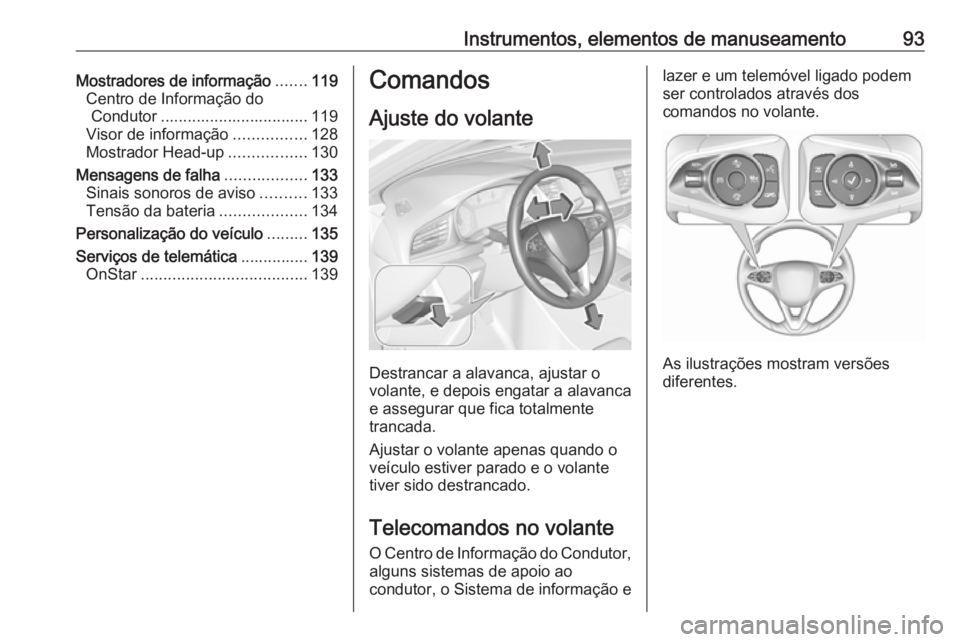

Instrumentos, elementos de manuseamento93Mostradores de informação.......119
Centro de Informação do Condutor ................................. 119
Visor de informação ................128
Mostrador Head-up .................130
Mensagens de falha ..................133
Sinais sonoros de aviso ..........133
Tensão da bateria ...................134
Personalização do veículo .........135
Serviços de telemática ...............139
OnStar ..................................... 139Comandos
Ajuste do volante
Destrancar a alavanca, ajustar o
volante, e depois engatar a alavanca
e assegurar que fica totalmente
trancada.
Ajustar o volante apenas quando o
veículo estiver parado e o volante
tiver sido destrancado.
Telecomandos no volante
O Centro de Informação do Condutor, alguns sistemas de apoio ao
condutor, o Sistema de informação e
lazer e um telemóvel ligado podem
ser controlados através dos
comandos no volante.
As ilustrações mostram versões
diferentes.

94Instrumentos, elementos de manuseamento
Centro de Informação do Condutor
3 119.
Sistemas de apoio ao condutor
3 201.
Para mais informações consultar o manual do Sistema de informação e
lazer.
Volante aquecido
Activar o aquecimento premindo *. A
activação é indicada pelo LED no
botão.
O aquecimento está operacional
quando o motor está a trabalhar e
durante Autostop.
Sistema Start/Stop 3 177.
Buzina
Premir j.
