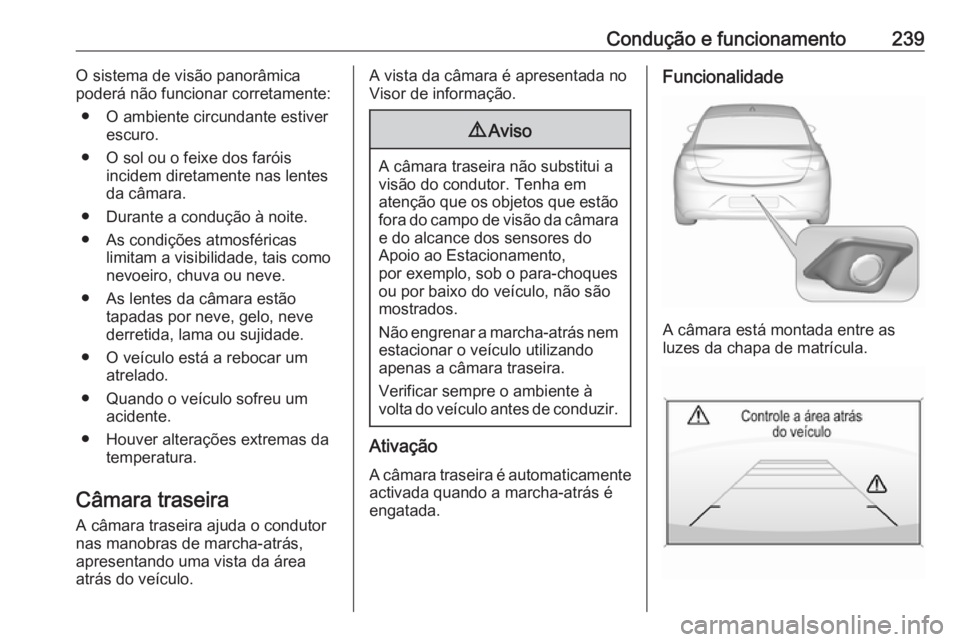

Condução e funcionamento239O sistema de visão panorâmica
poderá não funcionar corretamente:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
● O veículo está a rebocar um atrelado.
● Quando o veículo sofreu um acidente.
● Houver alterações extremas da temperatura.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.A vista da câmara é apresentada no
Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão fora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não engrenar a marcha-atrás nem estacionar o veículo utilizando
apenas a câmara traseira.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
Ativação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula.

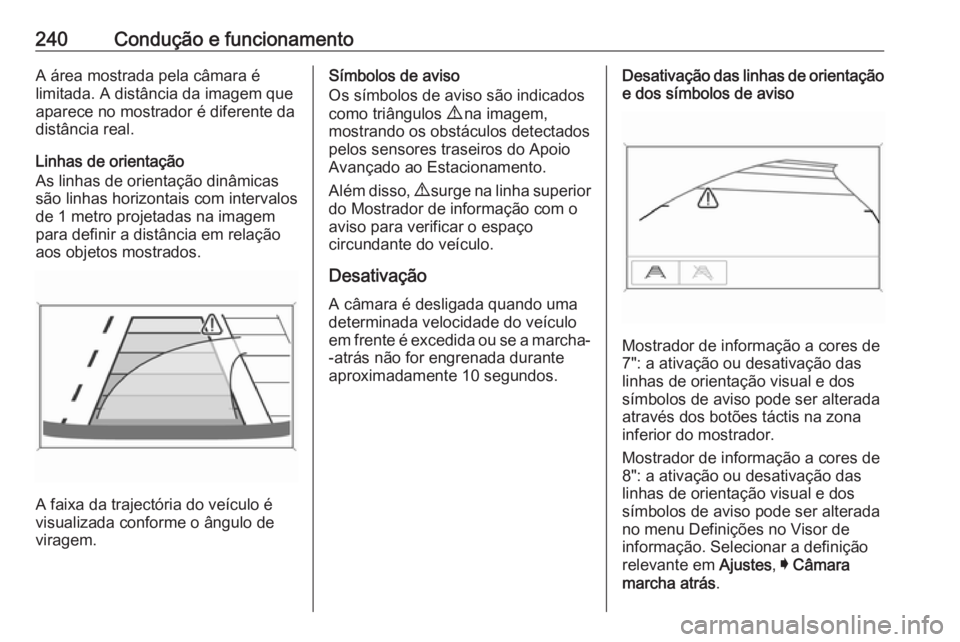

240Condução e funcionamentoA área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais com intervalos
de 1 metro projetadas na imagem para definir a distância em relação
aos objetos mostrados.
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desativação A câmara é desligada quando umadeterminada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 10 segundos.Desativação das linhas de orientação e dos símbolos de aviso
Mostrador de informação a cores de
7": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
através dos botões táctis na zona
inferior do mostrador.
Mostrador de informação a cores de
8": a ativação ou desativação das
linhas de orientação visual e dos
símbolos de aviso pode ser alterada
no menu Definições no Visor de
informação. Selecionar a definição
relevante em Ajustes, I Câmara
marcha atrás .

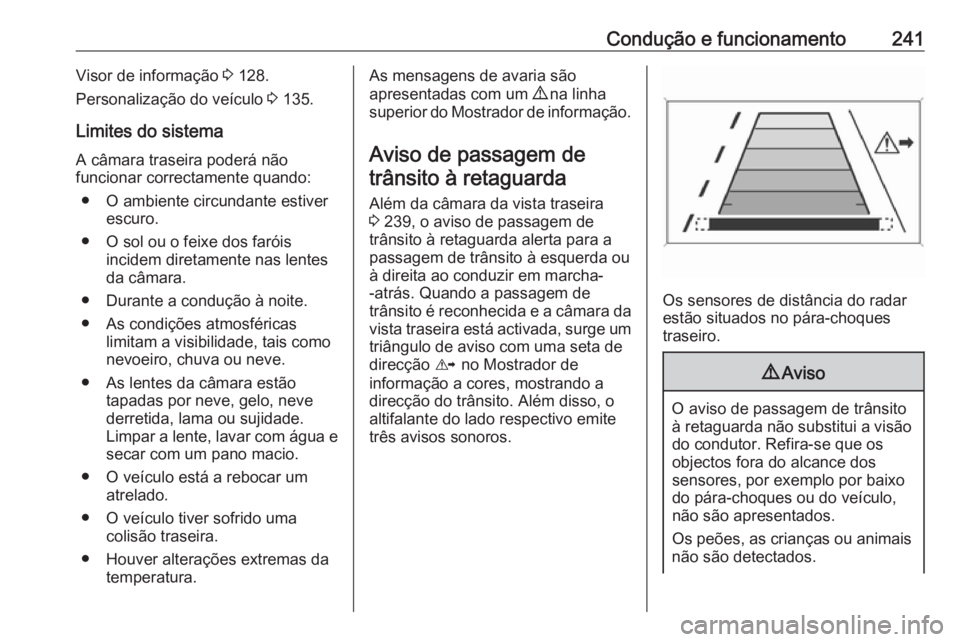

Condução e funcionamento241Visor de informação 3 128.
Personalização do veículo 3 135.
Limites do sistema
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite. ● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
Limpar a lente, lavar com água e
secar com um pano macio.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
Aviso de passagem detrânsito à retaguarda
Além da câmara da vista traseira
3 239, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção K no Mostrador de
informação a cores, mostrando a
direcção do trânsito. Além disso, o
altifalante do lado respectivo emite
três avisos sonoros.
Os sensores de distância do radar estão situados no pára-choquestraseiro.
9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores, por exemplo por baixo
do pára-choques ou do veículo,
não são apresentados.
Os peões, as crianças ou animais
não são detectados.

242Condução e funcionamentoNão faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta
do veículo antes de realizar
manobras de marcha-atrás.
Ativação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a câmara da da vista traseira quando a
marcha-atrás está engatada.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
20 metros a 90° para a esquerda ou
para direita atrás do veículo. O aviso
de passagem de trânsito à
retaguarda está ativo até 10 km/h e
emite alertas de trânsito cruzado a
deslocar-se entre 0 e 36 km/h.
Desativação
O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A ativação ou desativação do aviso
de passagem de trânsito à
retaguarda pode ser definida no
menu de personalização do veículo
no Visor de informação.
Personalização do veículo 3 135.
Visor de informação 3 128.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
O sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor de
deteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.

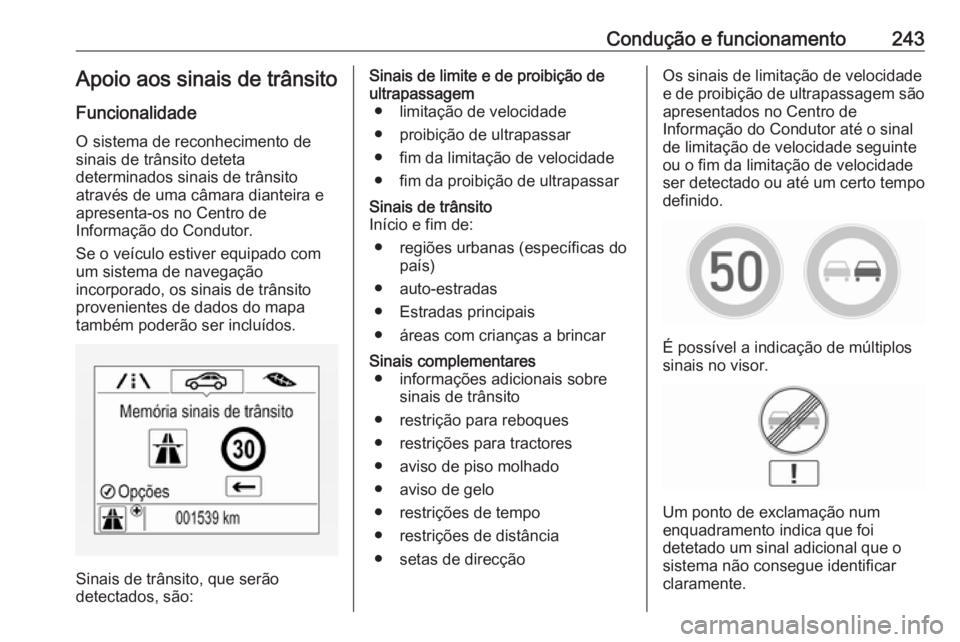

Condução e funcionamento243Apoio aos sinais de trânsito
Funcionalidade O sistema de reconhecimento de
sinais de trânsito deteta
determinados sinais de trânsito
através de uma câmara dianteira e
apresenta-os no Centro de
Informação do Condutor.
Se o veículo estiver equipado com
um sistema de navegação
incorporado, os sinais de trânsito provenientes de dados do mapa
também poderão ser incluídos.
Sinais de trânsito, que serão
detectados, são:
Sinais de limite e de proibição de
ultrapassagem ● limitação de velocidade
● proibição de ultrapassar
● fim da limitação de velocidade
● fim da proibição de ultrapassarSinais de trânsito
Início e fim de:
● regiões urbanas (específicas do país)
● auto-estradas
● Estradas principais
● áreas com crianças a brincarSinais complementares ● informações adicionais sobre sinais de trânsito
● restrição para reboques
● restrições para tractores
● aviso de piso molhado
● aviso de gelo
● restrições de tempo
● restrições de distância
● setas de direcçãoOs sinais de limitação de velocidade
e de proibição de ultrapassagem são
apresentados no Centro de
Informação do Condutor até o sinal
de limitação de velocidade seguinte
ou o fim da limitação de velocidade
ser detectado ou até um certo tempo
definido.
É possível a indicação de múltiplos
sinais no visor.
Um ponto de exclamação num
enquadramento indica que foi
detetado um sinal adicional que o
sistema não consegue identificar
claramente.

244Condução e funcionamentoO sistema funciona sem perda de
desempenho até uma velocidade de
200 km/h, consoante as condições de iluminação. À noite o sistema está
activo até uma velocidade de
160 km/h.
Indicação de amostragem As informações sobre os sinais de
trânsito válidos atualmente estão
disponíveis na página do sistema de
reconhecimento de sinais de trânsito
designada no Centro de Informação
do Condutor.
Além disso, o limite de velocidade
válido atualmente é mostrado
permanentemente na linha inferior do Centro de Informação do Condutor.
No caso de estar disponível um limite
de velocidade com sinal de
suplemento, é apresentado um
símbolo + nesta zona.
No Mostrado do nível inferior,
selecionar o menu Info ? via
MENU , seguido da página do sistema
de reconhecimento de sinais de
trânsito utilizando a roda de
regulação na alavanca do indicador
de mudança de direção 3 119.No Mostrador do nível médio ou
superior, selecionar o menu Info
através dos botões da direita no
volante e premir å ou ä para
selecionar a página do sistema de
reconhecimento de sinais de trânsito
3 119.
Quando outra página no menu do
Centro de Informação do Condutor foi
selecionada e em seguida a página
do sistema de reconhecimento de
sinais de trânsito é novamente
selecionada, é apresentado o último
sinal de trânsito reconhecido.

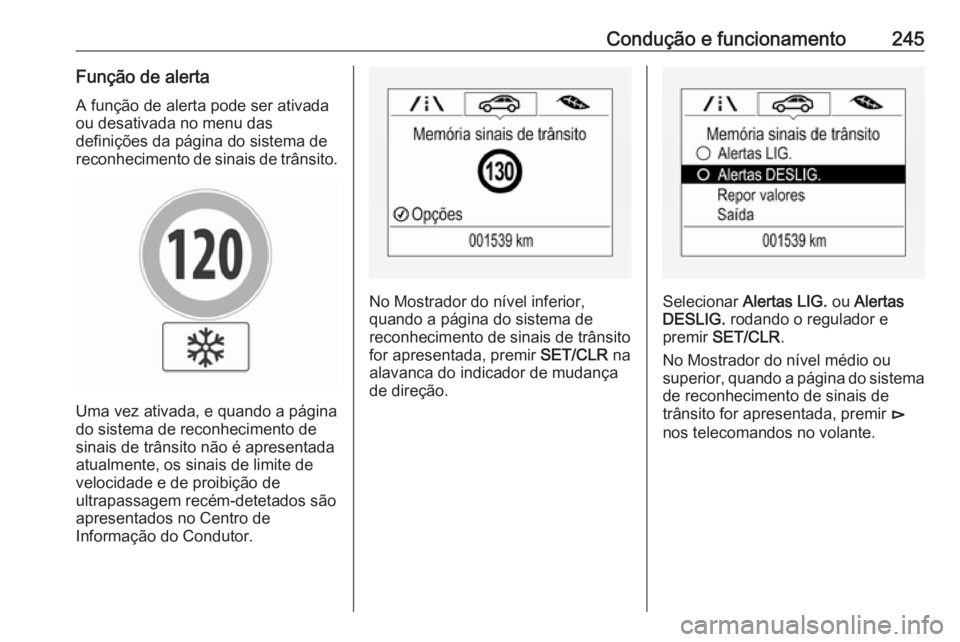

Condução e funcionamento245Função de alertaA função de alerta pode ser ativada
ou desativada no menu das
definições da página do sistema de
reconhecimento de sinais de trânsito.
Uma vez ativada, e quando a página
do sistema de reconhecimento de
sinais de trânsito não é apresentada
atualmente, os sinais de limite de
velocidade e de proibição de
ultrapassagem recém-detetados são
apresentados no Centro de
Informação do Condutor.
No Mostrador do nível inferior,
quando a página do sistema de
reconhecimento de sinais de trânsito
for apresentada, premir SET/CLR na
alavanca do indicador de mudança de direção.Selecionar Alertas LIG. ou Alertas
DESLIG. rodando o regulador e
premir SET/CLR .
No Mostrador do nível médio ou
superior, quando a página do sistema
de reconhecimento de sinais de
trânsito for apresentada, premir é
nos telecomandos no volante.

246Condução e funcionamento
Ativar alertas definindo J e desativar
alertas definindo I através do botão
9 .
O alerta instantâneo é apresentado
durante cerca de 8 segundos no
Centro de Informação do Condutor.
Reiniciação do sistema
O conteúdo do visor de sinais de
trânsito pode ser limpo no menu das
definições da página do sistema de
reconhecimento de sinais de trânsito
selecionando Redefinir e confirmar
premindo SET/CLR na alavanca do
indicador de mudança de direção ou
9 nos telecomandos no volante.
Em alternativa, é possível premir
SET/CLR ou 9 durante 3 segundos
para limpar o conteúdo da página.
Após o reinício com êxito, é emitido
um sinal sonoro e o seguinte "Sinal
predefinido" é indicado até o sinal de
trânsito seguinte ser detetado ou
fornecido por dados do mapa do
sistema de navegação.
Nalguns casos, o auxiliar de sinais de trânsito é apagado automaticamente
pelo sistema.
Limpeza de sinais de trânsito
Existem diferentes cenários que
conduzem à limpeza dos sinais de
trânsito apresentados atualmente.
Após a limpeza, o "Sinal predefinido"
ou um sinal dos dados do mapa de
navegação é apresentado no Centro
de Informação do Condutor.
Motivos para limpar os sinais:
● Foi conduzida uma distância predefinida ou passou tempo
(difere para cada tipo de sinal)
● O veículo executa uma curva
● Se não houver dados do mapa de navegação disponíveis e a
velocidade descer abaixo de 52
km/h (deteção de entrada em
cidade)
● Se houver dados do mapa de navegação disponíveis e foi
detetada uma entrada/saída de
cidade devido à alteração dos
dados do mapa
Sistema de reconhecimento de
sinais de trânsito em conjunto
com o sistema de navegação
Se o veículo estiver equipado com
um sistema de navegação, o sinal
apresentado atualmente pode ter
origem numa deteção de sinal ótico
ou nos dados do mapa.
Se o sinal apresentado atualmente
tiver origem nos dados do mapa e as informações do mapa mudarem, é
apresentado um novo sinal. Isto
