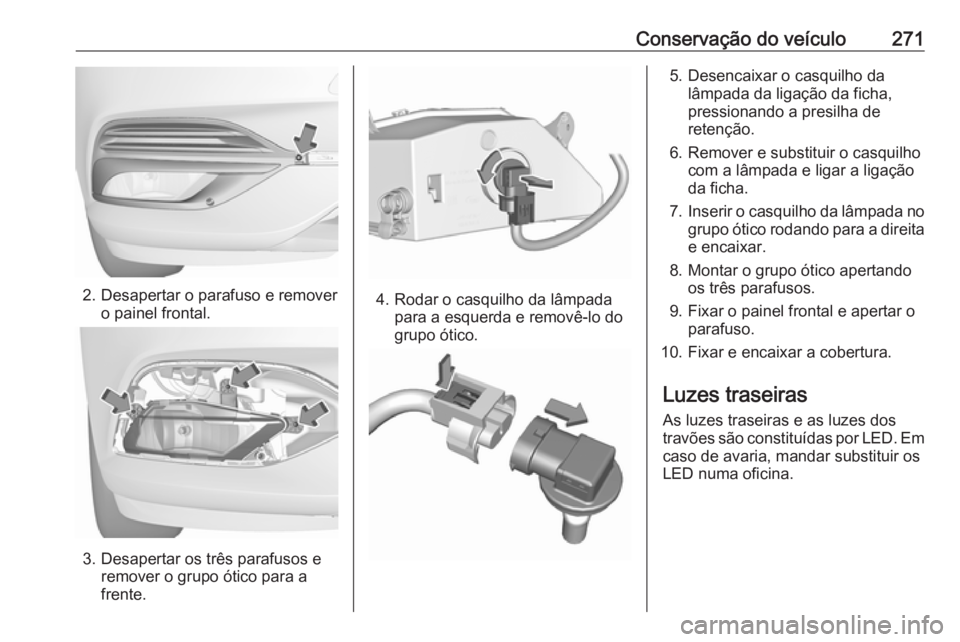

Conservação do veículo271
2. Desapertar o parafuso e removero painel frontal.
3. Desapertar os três parafusos eremover o grupo ótico para a
frente.
4. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
5. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
6. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
7. Inserir o casquilho da lâmpada no
grupo ótico rodando para a direita
e encaixar.
8. Montar o grupo ótico apertando os três parafusos.
9. Fixar o painel frontal e apertar o parafuso.
10. Fixar e encaixar a cobertura.
Luzes traseiras
As luzes traseiras e as luzes dos
travões são constituídas por LED. Em
caso de avaria, mandar substituir os
LED numa oficina.

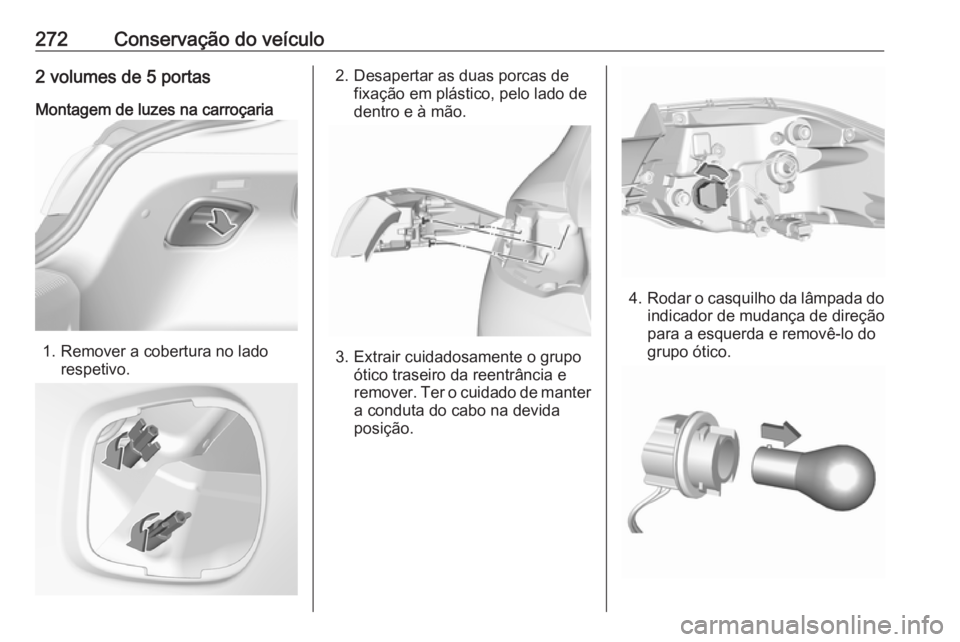

272Conservação do veículo2 volumes de 5 portasMontagem de luzes na carroçaria
1. Remover a cobertura no lado respetivo.
2. Desapertar as duas porcas defixação em plástico, pelo lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover. Ter o cuidado de manter
a conduta do cabo na devida
posição.
4. Rodar o casquilho da lâmpada do
indicador de mudança de direção
para a esquerda e removê-lo do
grupo ótico.

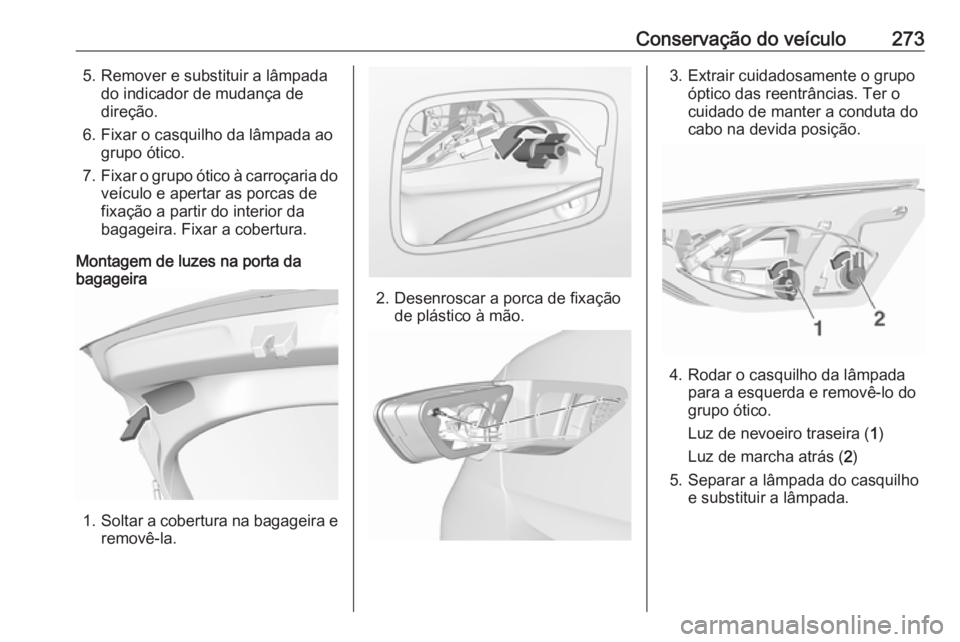

Conservação do veículo2735. Remover e substituir a lâmpadado indicador de mudança de
direção.
6. Fixar o casquilho da lâmpada ao grupo ótico.
7. Fixar o grupo ótico à carroçaria do
veículo e apertar as porcas de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias. Ter o
cuidado de manter a conduta do
cabo na devida posição.
4. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
Luz de nevoeiro traseira ( 1)
Luz de marcha atrás ( 2)
5. Separar a lâmpada do casquilho e substituir a lâmpada.

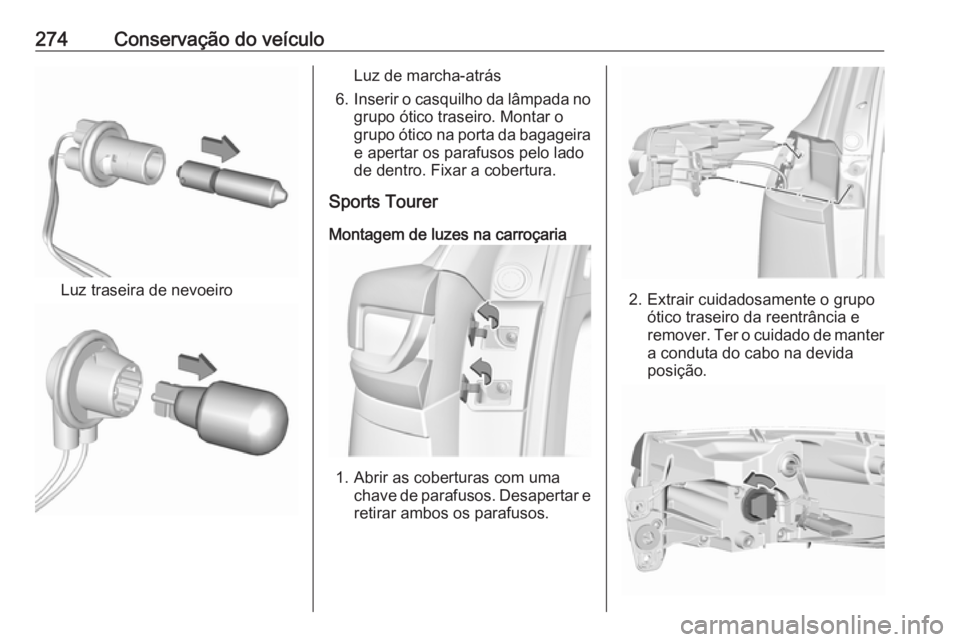

274Conservação do veículo
Luz traseira de nevoeiro
Luz de marcha-atrás
6. Inserir o casquilho da lâmpada no
grupo ótico traseiro. Montar o
grupo ótico na porta da bagageira
e apertar os parafusos pelo lado
de dentro. Fixar a cobertura.
Sports Tourer
Montagem de luzes na carroçaria
1. Abrir as coberturas com uma chave de parafusos. Desapertar e
retirar ambos os parafusos.
2. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover. Ter o cuidado de manter
a conduta do cabo na devida
posição.

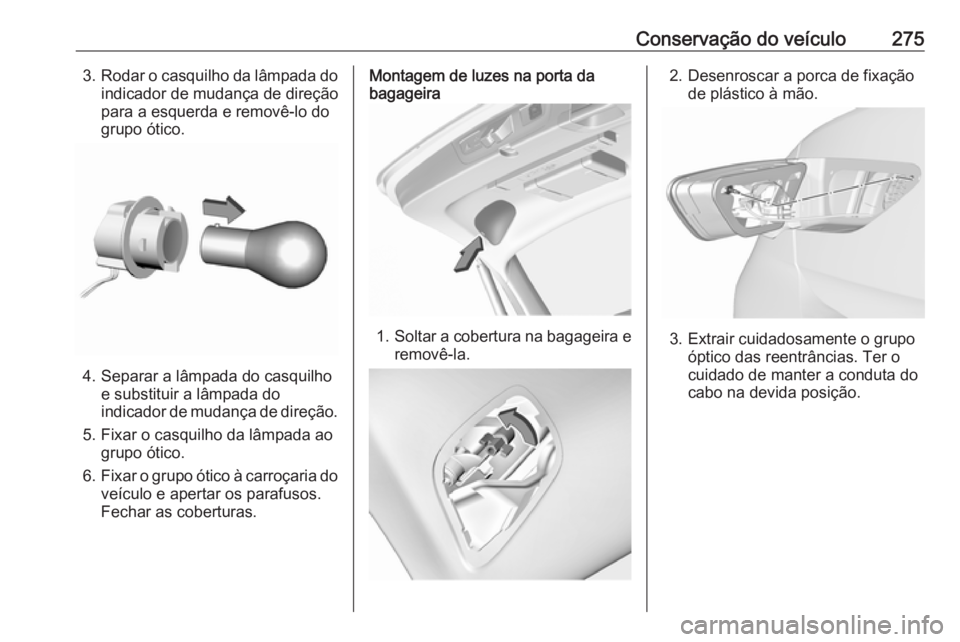

Conservação do veículo2753.Rodar o casquilho da lâmpada do
indicador de mudança de direção
para a esquerda e removê-lo do
grupo ótico.
4. Separar a lâmpada do casquilho e substituir a lâmpada do
indicador de mudança de direção.
5. Fixar o casquilho da lâmpada ao grupo ótico.
6. Fixar o grupo ótico à carroçaria do
veículo e apertar os parafusos.
Fechar as coberturas.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias. Ter o
cuidado de manter a conduta do
cabo na devida posição.

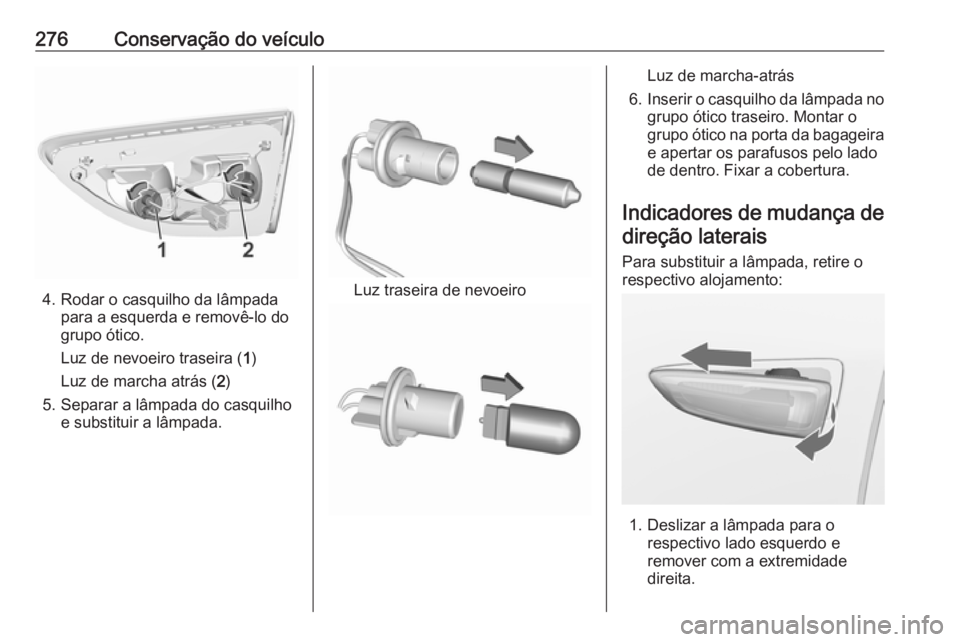

276Conservação do veículo
4. Rodar o casquilho da lâmpadapara a esquerda e removê-lo do
grupo ótico.
Luz de nevoeiro traseira ( 1)
Luz de marcha atrás ( 2)
5. Separar a lâmpada do casquilho e substituir a lâmpada.Luz traseira de nevoeiro
Luz de marcha-atrás
6. Inserir o casquilho da lâmpada no
grupo ótico traseiro. Montar o
grupo ótico na porta da bagageira
e apertar os parafusos pelo lado
de dentro. Fixar a cobertura.
Indicadores de mudança de
direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

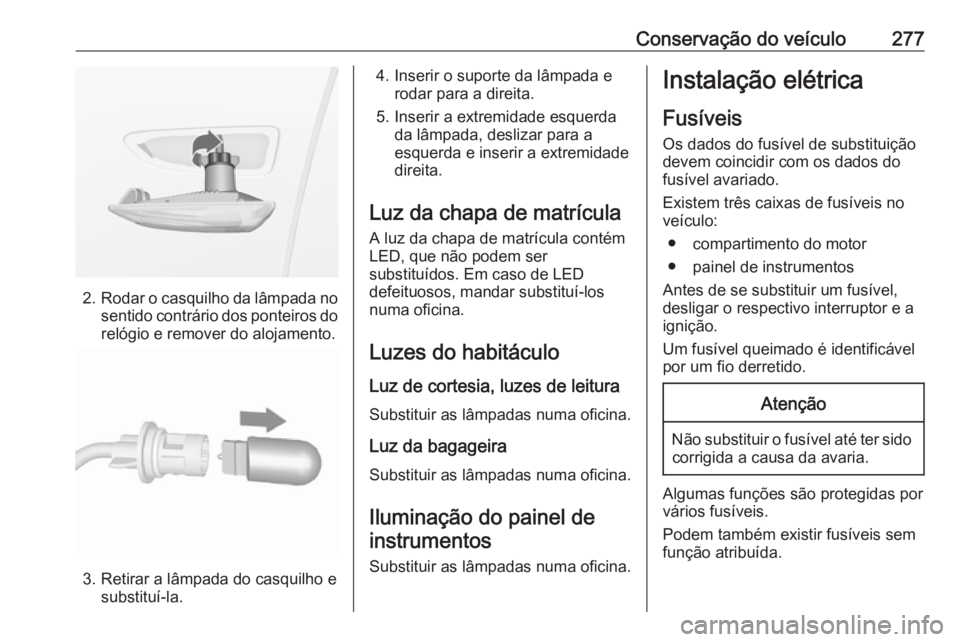

Conservação do veículo277
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
A luz da chapa de matrícula contém
LED, que não podem ser
substituídos. Em caso de LED
defeituosos, mandar substituí-los numa oficina.
Luzes do habitáculo
Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível queimado é identificável
por um fio derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

278Conservação do veículo

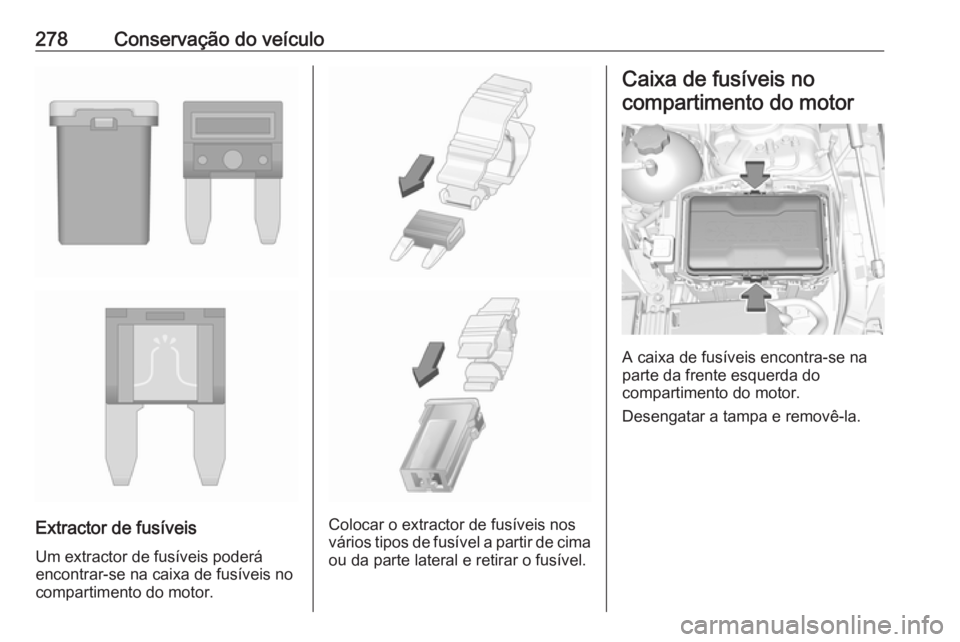

Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
