Condução e funcionamento231Desativação
O sistema é desactivado ao:
● uma pressão curta em (
● a manobra de estacionamento é concluída com êxito
● conduzir a velocidade mais elevada do que 30 km/h durante
a procura de lugar de
estacionamento
● conduzir a velocidade mais elevada do que 8 km/h durante a
orientação de estacionamento
● detectada interferência no volante por parte do condutor
● exceder o número máximo de mudanças de velocidades:
8 ciclos para o estacionamento
em paralelo ou 5 ciclos para o
estacionamento na
perpendicular
● desligando a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra será
indicada por Estacionament
desactivado no visor. Além disso, é
emitido um sinal acústico.Avaria
Surge uma mensagem quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
● Qualquer um dos motivos de desactivação descritos acima é
aplicável.
Se for detectado um objecto durante
as instruções de estacionamento,
surge a indicação Parar no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de estacionamento. Se o objecto não for removido, o sistema é desactivado.
Uma pressão longa em ( activa o
sistema e a procura de um novo lugar
de estacionamento.Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.

232Condução e funcionamentoAplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára-
-choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás,
o sistema inicia uma manobra de
estacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Passeios baixos e irregularidades
na superfície, p. ex. em zonas de
obras, não são detetados pelo
sistema. O condutor aceita a
responsabilidade.Advertência
Os veículos novos requerem uma calibração durante a primeira
utilização. No sentido de uma
melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 10 km, incluindo algumas
curvas.
O sistema está calibrado para rodas instaladas de fábrica. O
desempenho nas manobras de
estacionamento muda com outros
tamanhos de pneus ou rodas.
Assistência de ângulos mortos laterais
O sistema de aviso de zona de ângulo
morto deteta e indica objetos de
ambos os lados do veículo, dentro de uma zona de "ângulo morto"
especificada. O sistema apresenta
um alerta visual em cada espelho
retrovisor exterior, se detetar objetos
que possam não estar visíveis nos
espelhos retrovisores interior e
exteriores.

Condução e funcionamento233Os sensores de radar do aviso de
zona de ângulo morto estão situados no para-choques traseiro.9 Aviso
A função de aviso de zona de
ângulo morto lateral não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a marcha em frente, quer ao
ultrapassar, quer ao ultrapassar um
veículo, quer ao ser ultrapassado, o
símbolo de aviso amarelo B acende-
-se no espelho retrovisor exterior relevante. Se, nesse momento, o
condutor ativar o indicador de
mudança de direção, o símbolo de
aviso B começa a piscar a amarelo
para avisar o condutor de que não
deve mudar de faixa.
Advertência
Se a velocidade de ultrapassagem
do veículo for pelo menos 10 km/h
superior à do veículo ultrapassado,
o símbolo de aviso B no espelho
retrovisor exterior relevante poderá
não se acender.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se durante
breves instantes para indicar que o
sistema está operacional.
Se o veículo estiver equipado com
um aviso de mudança de faixa
3 234, o símbolo F é apresentado
nos espelhos retrovisores.
Desativação A ativação ou desativação do aviso
de zona de ângulo morto lateral pode
ser definida no menu de
personalização do veículo no
Visor de informação.
Personalização do veículo 3 135.
Visor de informação 3 128.

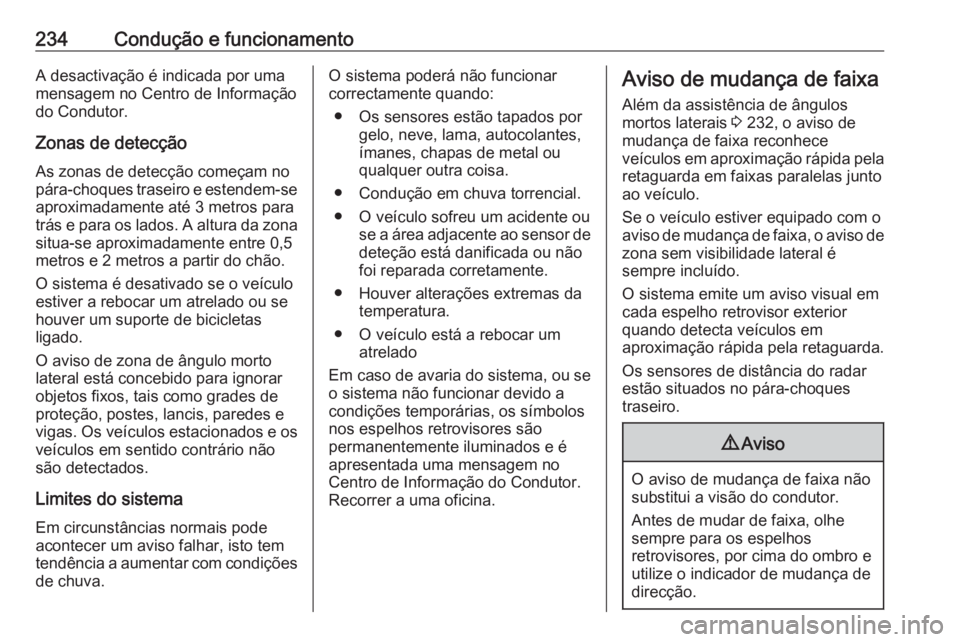

234Condução e funcionamentoA desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Zonas de detecção As zonas de detecção começam no
pára-choques traseiro e estendem-se
aproximadamente até 3 metros para
trás e para os lados. A altura da zona
situa-se aproximadamente entre 0,5
metros e 2 metros a partir do chão.
O sistema é desativado se o veículo
estiver a rebocar um atrelado ou se
houver um suporte de bicicletas
ligado.
O aviso de zona de ângulo morto
lateral está concebido para ignorar
objetos fixos, tais como grades de
proteção, postes, lancis, paredes e
vigas. Os veículos estacionados e os
veículos em sentido contrário não
são detectados.
Limites do sistema
Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.O sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, os símbolos
nos espelhos retrovisores são
permanentemente iluminados e é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.Aviso de mudança de faixa
Além da assistência de ângulos
mortos laterais 3 232, o aviso de
mudança de faixa reconhece
veículos em aproximação rápida pela
retaguarda em faixas paralelas junto
ao veículo.
Se o veículo estiver equipado com o
aviso de mudança de faixa, o aviso de zona sem visibilidade lateral é
sempre incluído.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.
Os sensores de distância do radar
estão situados no pára-choques traseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.

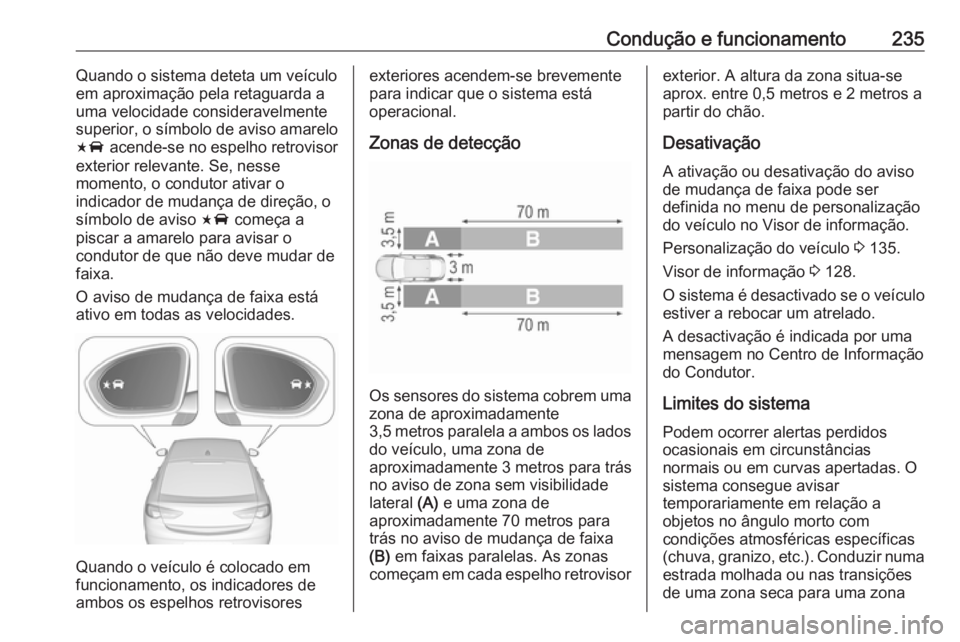

Condução e funcionamento235Quando o sistema deteta um veículo
em aproximação pela retaguarda a
uma velocidade consideravelmente
superior, o símbolo de aviso amarelo
F acende-se no espelho retrovisor
exterior relevante. Se, nesse
momento, o condutor ativar o
indicador de mudança de direção, o
símbolo de aviso F começa a
piscar a amarelo para avisar o
condutor de que não deve mudar de
faixa.
O aviso de mudança de faixa está
ativo em todas as velocidades.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
3,5 metros paralela a ambos os lados do veículo, uma zona de
aproximadamente 3 metros para trás
no aviso de zona sem visibilidade
lateral (A) e uma zona de
aproximadamente 70 metros para
trás no aviso de mudança de faixa
(B) em faixas paralelas. As zonas
começam em cada espelho retrovisor
exterior. A altura da zona situa-se
aprox. entre 0,5 metros e 2 metros a
partir do chão.
Desativação A ativação ou desativação do aviso
de mudança de faixa pode ser
definida no menu de personalização
do veículo no Visor de informação.
Personalização do veículo 3 135.
Visor de informação 3 128.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
Podem ocorrer alertas perdidos
ocasionais em circunstâncias
normais ou em curvas apertadas. O
sistema consegue avisar
temporariamente em relação a
objetos no ângulo morto com
condições atmosféricas específicas
(chuva, granizo, etc.). Conduzir numa
estrada molhada ou nas transições
de uma zona seca para uma zona

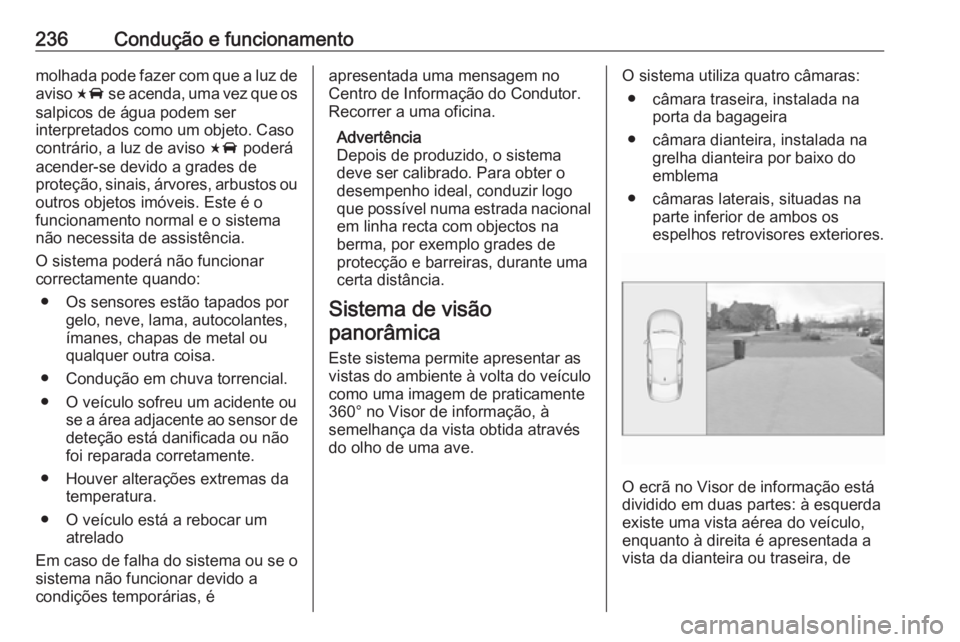

236Condução e funcionamentomolhada pode fazer com que a luz deaviso F se acenda, uma vez que os
salpicos de água podem ser
interpretados como um objeto. Caso
contrário, a luz de aviso F poderá
acender-se devido a grades de
proteção, sinais, árvores, arbustos ou outros objetos imóveis. Este é o
funcionamento normal e o sistema
não necessita de assistência.
O sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, éapresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.
Advertência
Depois de produzido, o sistema
deve ser calibrado. Para obter o
desempenho ideal, conduzir logo
que possível numa estrada nacional em linha recta com objectos na
berma, por exemplo grades de
protecção e barreiras, durante uma
certa distância.
Sistema de visão
panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo
como uma imagem de praticamente
360° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.O sistema utiliza quatro câmaras:
● câmara traseira, instalada na porta da bagageira
● câmara dianteira, instalada na grelha dianteira por baixo do
emblema
● câmaras laterais, situadas na parte inferior de ambos os
espelhos retrovisores exteriores.
O ecrã no Visor de informação está
dividido em duas partes: à esquerda
existe uma vista aérea do veículo,
enquanto à direita é apresentada a
vista da dianteira ou traseira, de

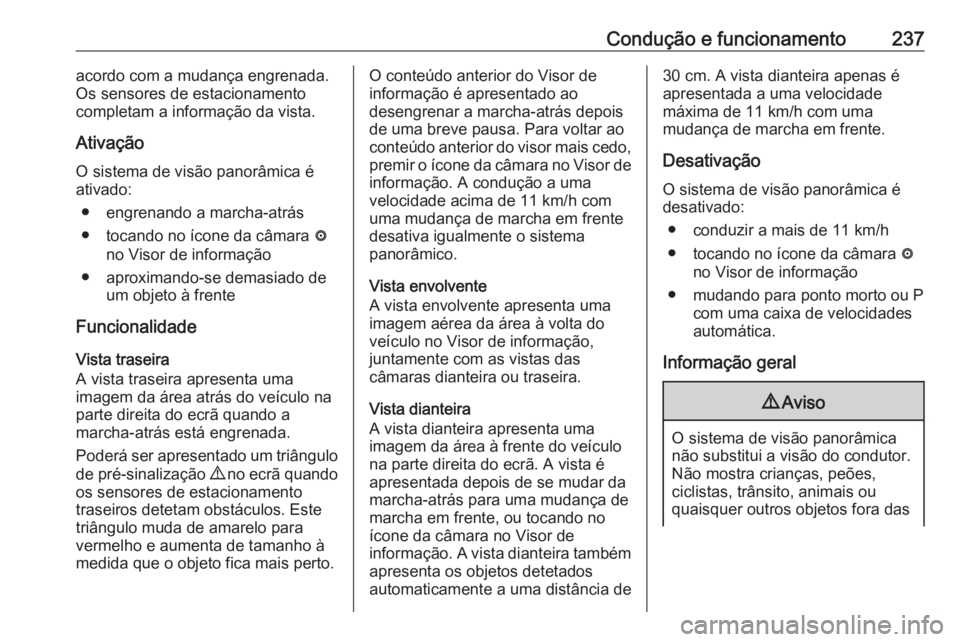

Condução e funcionamento237acordo com a mudança engrenada.
Os sensores de estacionamento
completam a informação da vista.
Ativação
O sistema de visão panorâmica é
ativado:
● engrenando a marcha-atrás
● tocando no ícone da câmara ë
no Visor de informação
● aproximando-se demasiado de um objeto à frente
Funcionalidade
Vista traseira
A vista traseira apresenta uma
imagem da área atrás do veículo na
parte direita do ecrã quando a
marcha-atrás está engrenada.
Poderá ser apresentado um triângulo
de pré-sinalização 9 no ecrã quando
os sensores de estacionamento
traseiros detetam obstáculos. Este
triângulo muda de amarelo para
vermelho e aumenta de tamanho à
medida que o objeto fica mais perto.O conteúdo anterior do Visor de
informação é apresentado ao
desengrenar a marcha-atrás depois
de uma breve pausa. Para voltar ao
conteúdo anterior do visor mais cedo, premir o ícone da câmara no Visor de
informação. A condução a uma
velocidade acima de 11 km/h com
uma mudança de marcha em frente
desativa igualmente o sistema
panorâmico.
Vista envolvente
A vista envolvente apresenta uma
imagem aérea da área à volta do
veículo no Visor de informação,
juntamente com as vistas das
câmaras dianteira ou traseira.
Vista dianteira
A vista dianteira apresenta uma
imagem da área à frente do veículo
na parte direita do ecrã. A vista é
apresentada depois de se mudar da
marcha-atrás para uma mudança de marcha em frente, ou tocando noícone da câmara no Visor de
informação. A vista dianteira também apresenta os objetos detetados
automaticamente a uma distância de30 cm. A vista dianteira apenas é
apresentada a uma velocidade
máxima de 11 km/h com uma
mudança de marcha em frente.
Desativação O sistema de visão panorâmica é
desativado:
● conduzir a mais de 11 km/h● tocando no ícone da câmara ë
no Visor de informação
● mudando para ponto morto ou P com uma caixa de velocidades
automática.
Informação geral9 Aviso
O sistema de visão panorâmica
não substitui a visão do condutor.
Não mostra crianças, peões,
ciclistas, trânsito, animais ou
quaisquer outros objetos fora das

238Condução e funcionamentoáreas de visão das câmaras, p. ex.por baixo do para-choques ou do
veículo.
Não conduzir nem estacionar o
veículo utilizando apenas o
sistema de visão panorâmica.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.9 Aviso
As imagens apresentadas
poderão estar mais afastadas ou
mais próximas do que aparentam. A área apresentada é limitada e osobjetos que estão próximo de uma
das extremidades do para-
-choques ou por baixo do mesmo
não são apresentados no ecrã.
9 Aviso
As câmaras de visão panorâmica
têm áreas de pontos mortos e não apresentam todos os objetos
perto das extremidades do
veículo. Os espelhos retrovisores
laterais rebatíveis fora da posição
não apresentam a visão

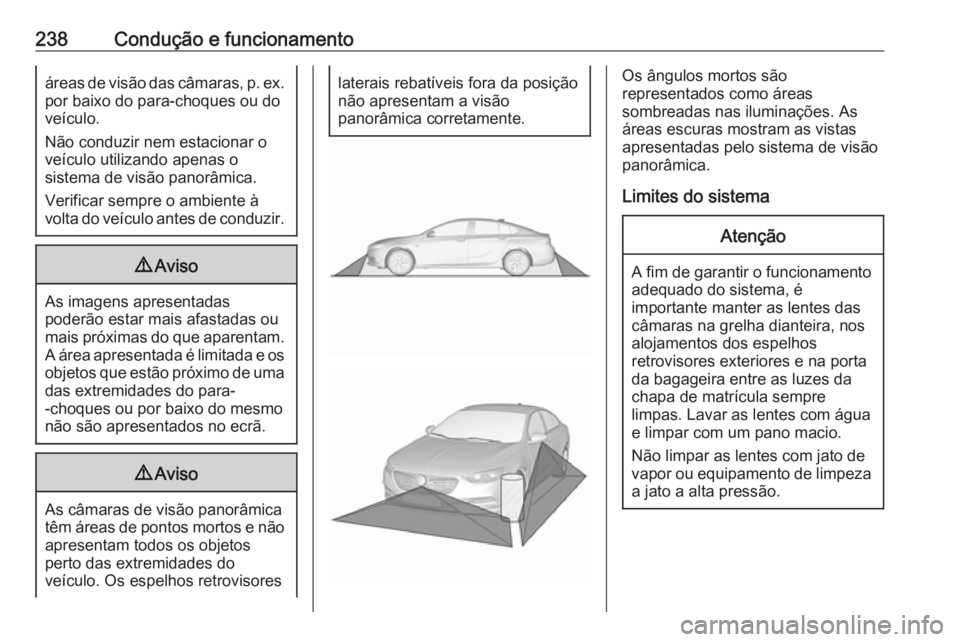

panorâmica corretamente.Os ângulos mortos são
representados como áreas
sombreadas nas iluminações. As
áreas escuras mostram as vistas
apresentadas pelo sistema de visão
panorâmica.
Limites do sistemaAtenção
A fim de garantir o funcionamento adequado do sistema, é
importante manter as lentes das
câmaras na grelha dianteira, nos
alojamentos dos espelhos
retrovisores exteriores e na porta
da bagageira entre as luzes da
chapa de matrícula sempre
limpas. Lavar as lentes com água
e limpar com um pano macio.
Não limpar as lentes com jato de
vapor ou equipamento de limpeza
a jato a alta pressão.
