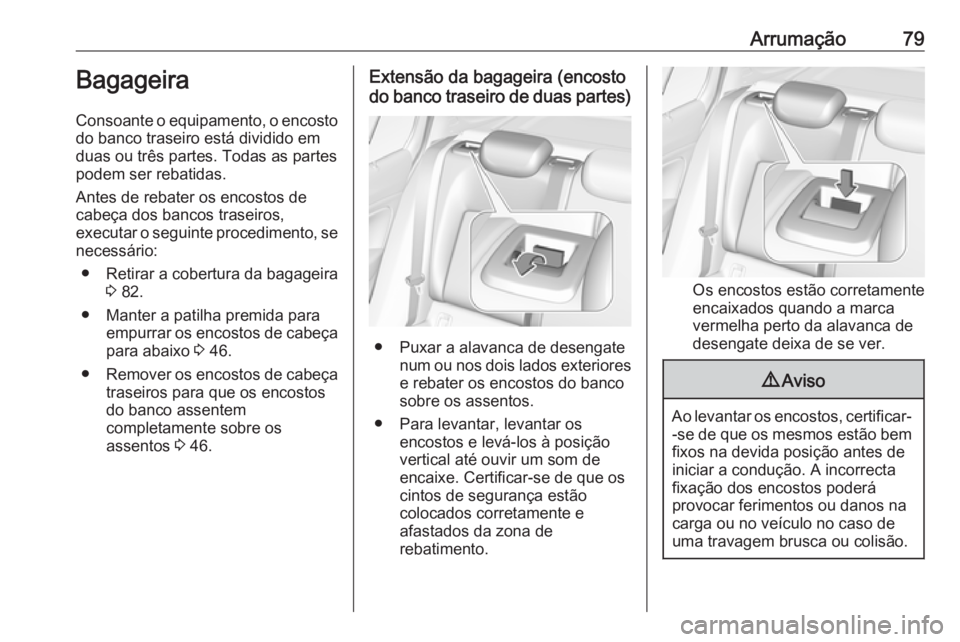

Arrumação79Bagageira
Consoante o equipamento, o encosto
do banco traseiro está dividido em
duas ou três partes. Todas as partes podem ser rebatidas.
Antes de rebater os encostos de
cabeça dos bancos traseiros,
executar o seguinte procedimento, se necessário:
● Retirar a cobertura da bagageira 3 82.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 46.
● Remover os encostos de cabeça
traseiros para que os encostos
do banco assentem
completamente sobre os
assentos 3 46.Extensão da bagageira (encosto
do banco traseiro de duas partes)
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
encaixados quando a marca
vermelha perto da alavanca de
desengate deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.

80Arrumação
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes)
● Dobrar para cima o apoio de braços.● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Puxar a alavanca de desengate num ou nos dois lados exteriorese rebater os encostos do banco
sobre os assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Puxar a alavanca de desengate num ou nos dois lados exteriorese rebater os encostos do banco
sobre os assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.

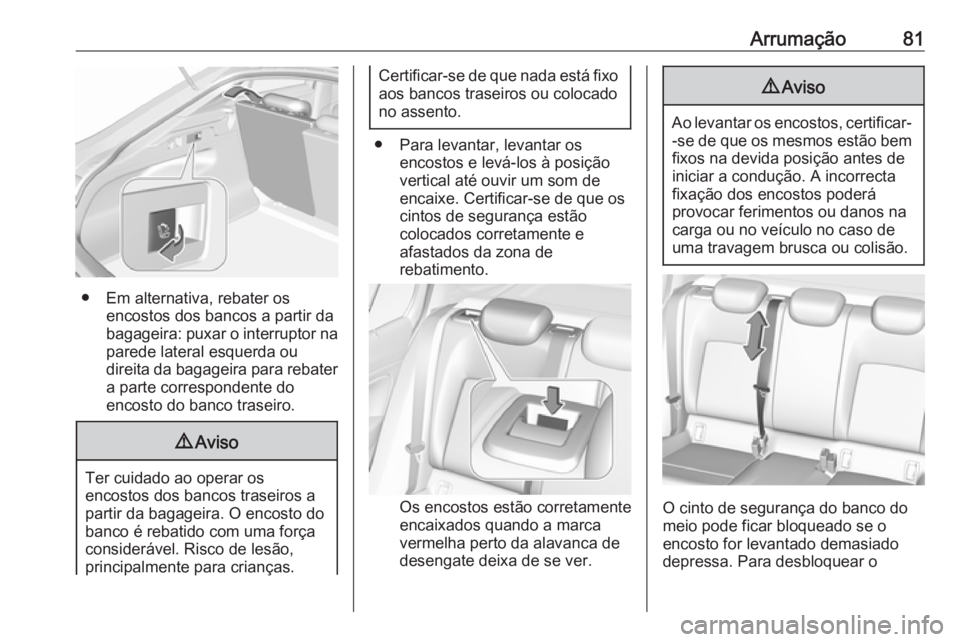

Arrumação81
● Em alternativa, rebater osencostos dos bancos a partir dabagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do
banco é rebatido com uma força
considerável. Risco de lesão,
principalmente para crianças.
Certificar-se de que nada está fixo aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
encaixados quando a marca
vermelha perto da alavanca de
desengate deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o

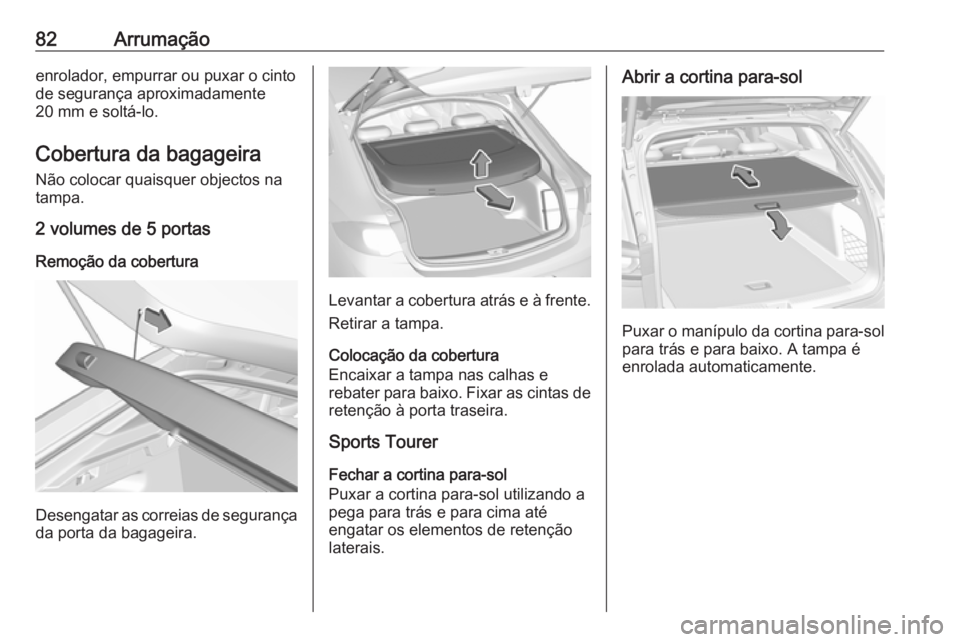

82Arrumaçãoenrolador, empurrar ou puxar o cintode segurança aproximadamente
20 mm e soltá-lo.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
2 volumes de 5 portas
Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura atrás e à frente.
Retirar a tampa.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as cintas de retenção à porta traseira.
Sports Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a
pega para trás e para cima até
engatar os elementos de retenção
laterais.
Abrir a cortina para-sol
Puxar o manípulo da cortina para-sol
para trás e para baixo. A tampa é
enrolada automaticamente.

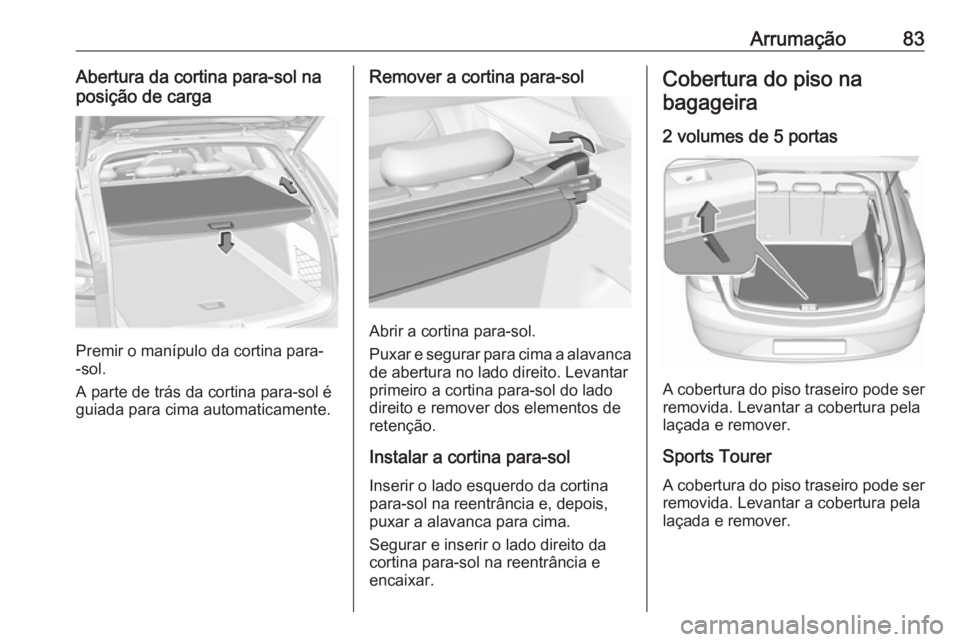

Arrumação83Abertura da cortina para-sol na
posição de carga
Premir o manípulo da cortina para-
-sol.
A parte de trás da cortina para-sol é
guiada para cima automaticamente.
Remover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a cortina para-sol do lado direito e remover dos elementos deretenção.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância e, depois,
puxar a alavanca para cima.
Segurar e inserir o lado direito da
cortina para-sol na reentrância e
encaixar.
Cobertura do piso na
bagageira
2 volumes de 5 portas
A cobertura do piso traseiro pode ser removida. Levantar a cobertura pela
laçada e remover.
Sports Tourer A cobertura do piso traseiro pode ser removida. Levantar a cobertura pela
laçada e remover.

84Arrumação
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Arrumação traseira Caixa de arrumação
Na bagageira encontra-se uma caixa de arrumação. Remover a tampa
para aceder à caixa de arrumação.
Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Indicações para o carregamento do veículo
O sistema de calhas na bagageira éum sistema móvel para impedir queos itens no piso da bagageira
escorreguem.

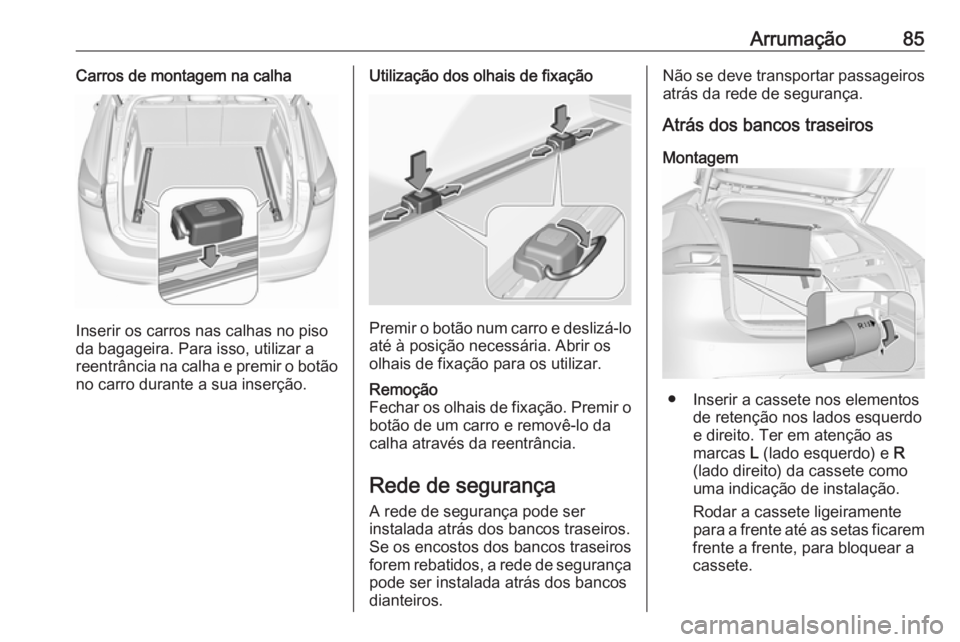

Arrumação85Carros de montagem na calha
Inserir os carros nas calhas no piso
da bagageira. Para isso, utilizar a
reentrância na calha e premir o botão
no carro durante a sua inserção.
Utilização dos olhais de fixação
Premir o botão num carro e deslizá-lo até à posição necessária. Abrir os
olhais de fixação para os utilizar.
Remoção
Fechar os olhais de fixação. Premir o
botão de um carro e removê-lo da
calha através da reentrância.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos traseiros. Se os encostos dos bancos traseiros
forem rebatidos, a rede de segurança pode ser instalada atrás dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Atrás dos bancos traseiros
Montagem
● Inserir a cassete nos elementos de retenção nos lados esquerdo
e direito. Ter em atenção as marcas L (lado esquerdo) e R
(lado direito) da cassete como
uma indicação de instalação.
Rodar a cassete ligeiramente
para a frente até as setas ficarem
frente a frente, para bloquear a
cassete.

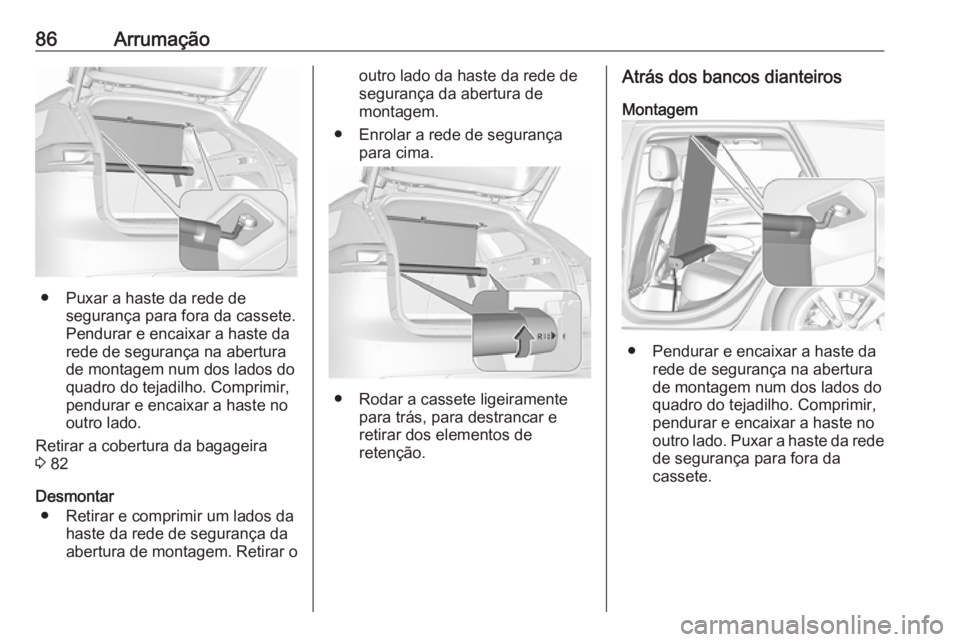

86Arrumação
● Puxar a haste da rede desegurança para fora da cassete.
Pendurar e encaixar a haste da
rede de segurança na abertura de montagem num dos lados do
quadro do tejadilho. Comprimir,
pendurar e encaixar a haste no
outro lado.
Retirar a cobertura da bagageira 3 82
Desmontar ● Retirar e comprimir um lados da haste da rede de segurança da
abertura de montagem. Retirar o
outro lado da haste da rede de
segurança da abertura de
montagem.
● Enrolar a rede de segurança para cima.
● Rodar a cassete ligeiramentepara trás, para destrancar e
retirar dos elementos de
retenção.
Atrás dos bancos dianteiros
Montagem
● Pendurar e encaixar a haste da rede de segurança na aberturade montagem num dos lados do
quadro do tejadilho. Comprimir,
pendurar e encaixar a haste no
outro lado. Puxar a haste da rede
de segurança para fora da
cassete.
