2017.75 OPEL INSIGNIA BREAK Manual de Instruções (in Portugues)

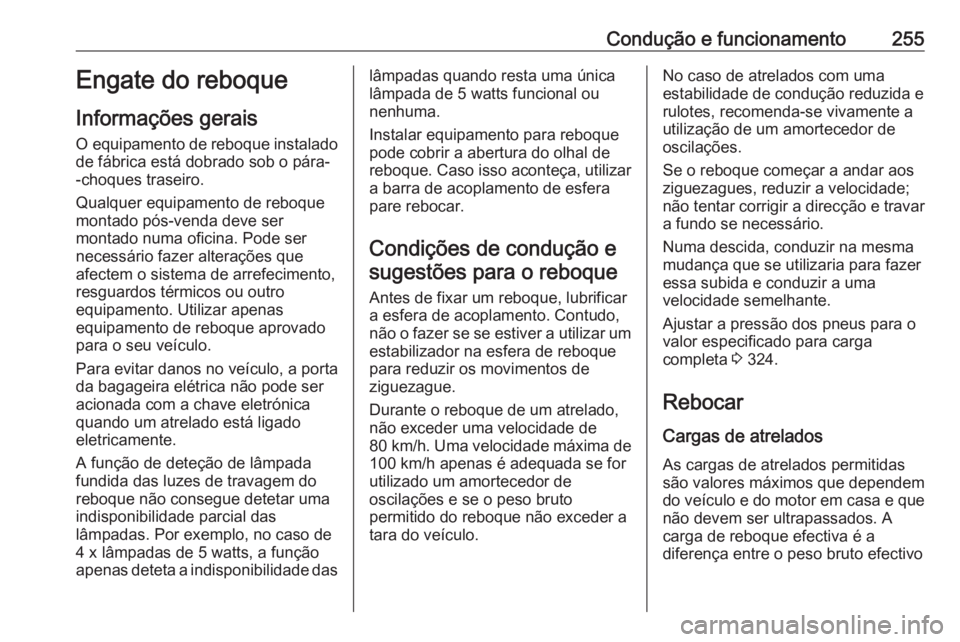

Condução e funcionamento255Engate do reboque
Informações gerais O equipamento de reboque instalado
de fábrica está dobrado sob o pára-
-choques traseiro.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento. Utilizar apenas
equipamento de reboque aprovado
para o seu veículo.
Para evitar danos no veículo, a porta
da bagageira elétrica não pode ser
acionada com a chave eletrónica
quando um atrelado está ligado
eletricamente.
A função de deteção de lâmpada
fundida das luzes de travagem do
reboque não consegue detetar uma
indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de 5 watts, a função
apenas deteta a indisponibilidade daslâmpadas quando resta uma única
lâmpada de 5 watts funcional ou
nenhuma.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
pare rebocar.
Condições de condução e sugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Durante o reboque de um atrelado,
não exceder uma velocidade de
80 km/h . Uma velocidade máxima de
100 km/h apenas é adequada se for
utilizado um amortecedor de
oscilações e se o peso bruto
permitido do reboque não exceder a
tara do veículo.No caso de atrelados com uma
estabilidade de condução reduzida e
rulotes, recomenda-se vivamente a
utilização de um amortecedor de
oscilações.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 324.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo

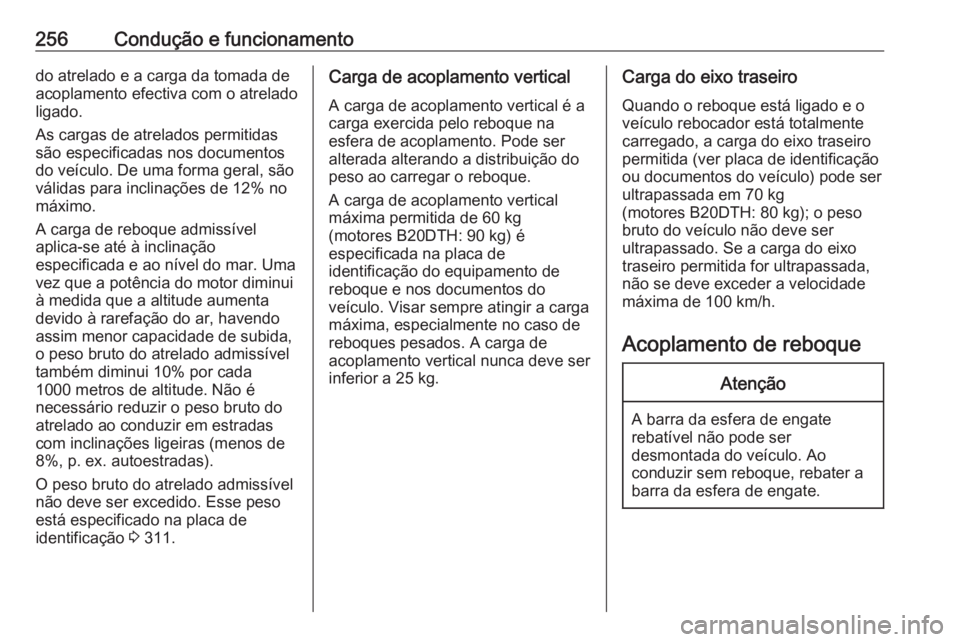

256Condução e funcionamentodo atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto do atrelado admissível
também diminui 10% por cada
1000 metros de altitude. Não é
necessário reduzir o peso bruto do
atrelado ao conduzir em estradas
com inclinações ligeiras (menos de
8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 311.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser
alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida de 60 kg
(motores B20DTH: 90 kg) é
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 70 kg
(motores B20DTH: 80 kg); o peso
bruto do veículo não deve ser
ultrapassado. Se a carga do eixo
traseiro permitida for ultrapassada,
não se deve exceder a velocidade
máxima de 100 km/h.
Acoplamento de reboqueAtenção
A barra da esfera de engate
rebatível não pode ser
desmontada do veículo. Ao
conduzir sem reboque, rebater a
barra da esfera de engate.

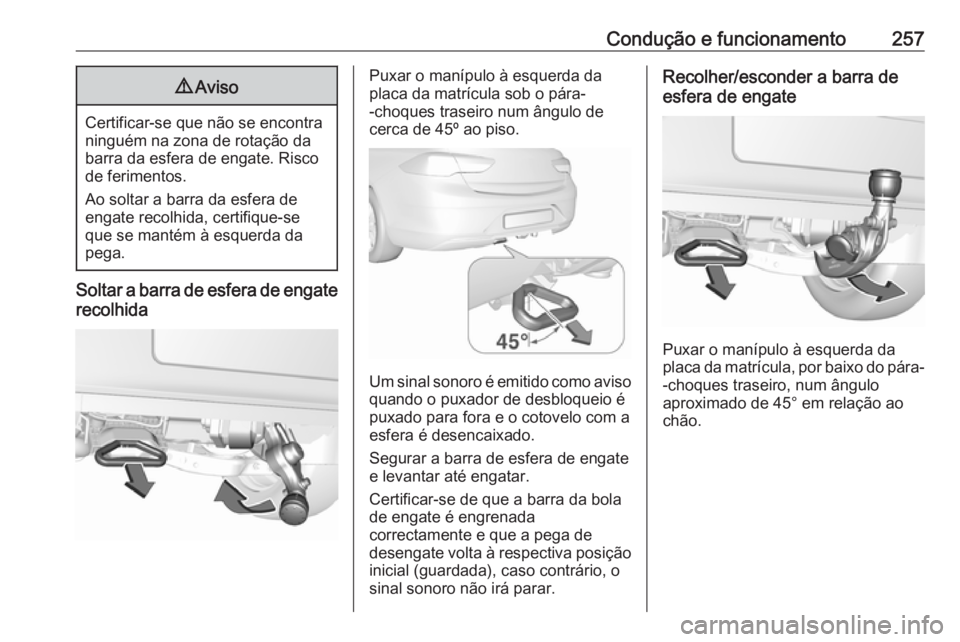

Condução e funcionamento2579Aviso
Certificar-se que não se encontra
ninguém na zona de rotação da
barra da esfera de engate. Risco
de ferimentos.
Ao soltar a barra da esfera de
engate recolhida, certifique-se
que se mantém à esquerda da
pega.
Soltar a barra de esfera de engate
recolhida
Puxar o manípulo à esquerda da
placa da matrícula sob o pára-
-choques traseiro num ângulo de
cerca de 45º ao piso.
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Segurar a barra de esfera de engate
e levantar até engatar.
Certificar-se de que a barra da bola
de engate é engrenada
correctamente e que a pega de
desengate volta à respectiva posição
inicial (guardada), caso contrário, o
sinal sonoro não irá parar.
Recolher/esconder a barra de
esfera de engate
Puxar o manípulo à esquerda da
placa da matrícula, por baixo do pára- -choques traseiro, num ângulo
aproximado de 45° em relação ao chão.

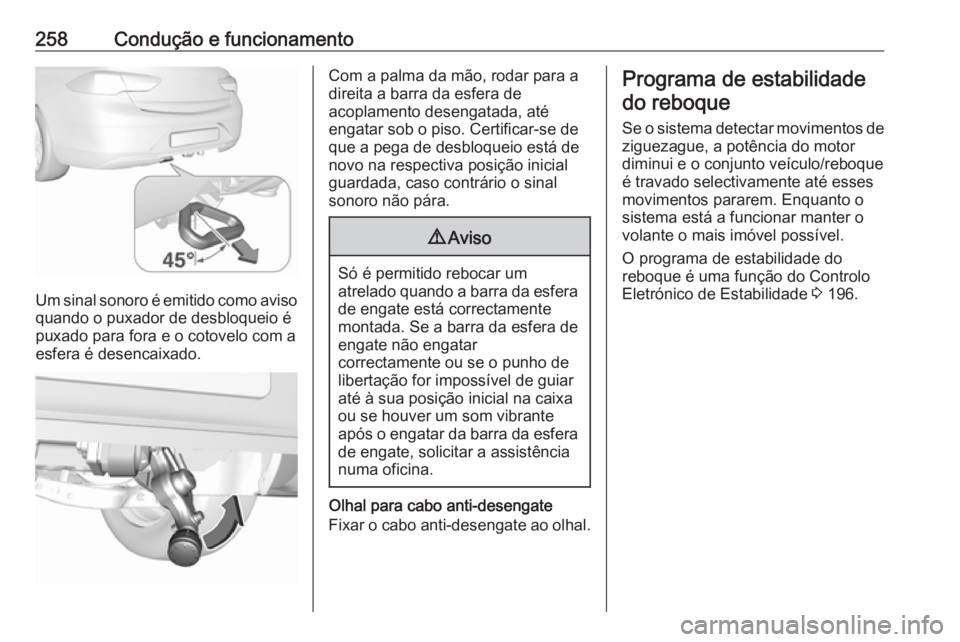

258Condução e funcionamento
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Com a palma da mão, rodar para a
direita a barra da esfera de
acoplamento desengatada, até
engatar sob o piso. Certificar-se de
que a pega de desbloqueio está de
novo na respectiva posição inicial
guardada, caso contrário o sinal
sonoro não pára.9 Aviso
Só é permitido rebocar um
atrelado quando a barra da esfera
de engate está correctamente
montada. Se a barra da esfera de
engate não engatar
correctamente ou se o punho de
libertação for impossível de guiar
até à sua posição inicial na caixa
ou se houver um som vibrante
após o engatar da barra da esfera de engate, solicitar a assistêncianuma oficina.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto veículo/reboque é travado selectivamente até esses
movimentos pararem. Enquanto o
sistema está a funcionar manter o
volante o mais imóvel possível.
O programa de estabilidade do
reboque é uma função do Controlo
Eletrónico de Estabilidade 3 196.

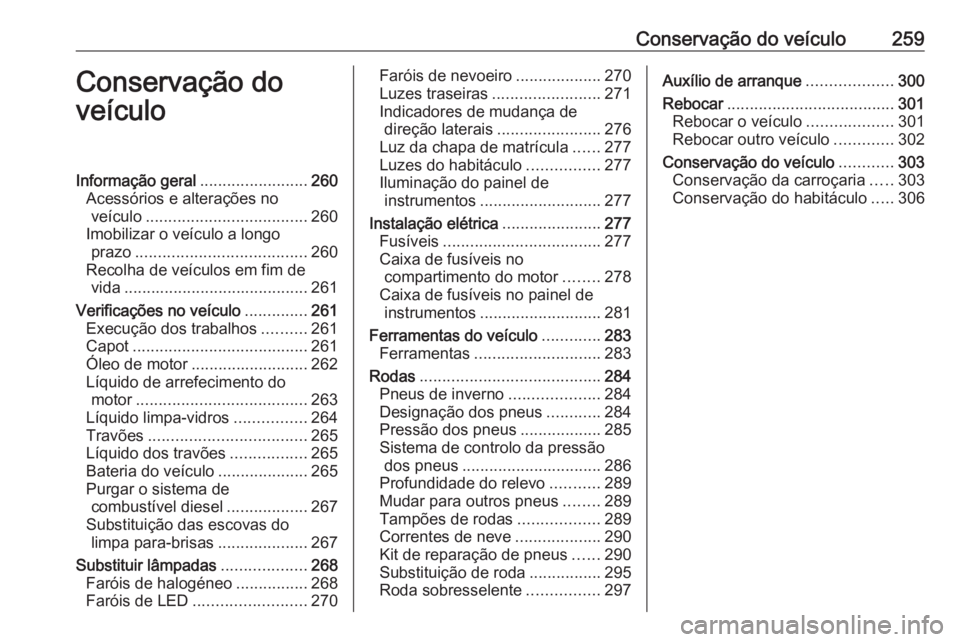

Conservação do veículo259Conservação do
veículoInformação geral ........................260
Acessórios e alterações no veículo .................................... 260
Imobilizar o veículo a longo prazo ...................................... 260
Recolha de veículos em fim de vida ......................................... 261
Verificações no veículo ..............261
Execução dos trabalhos ..........261
Capot ....................................... 261
Óleo de motor .......................... 262
Líquido de arrefecimento do motor ...................................... 263
Líquido limpa-vidros ................264
Travões ................................... 265
Líquido dos travões .................265
Bateria do veículo ....................265
Purgar o sistema de combustível diesel ..................267
Substituição das escovas do limpa para-brisas ....................267
Substituir lâmpadas ...................268
Faróis de halogéneo ................268
Faróis de LED ......................... 270Faróis de nevoeiro ...................270
Luzes traseiras ........................ 271
Indicadores de mudança de direção laterais .......................276
Luz da chapa de matrícula ......277
Luzes do habitáculo ................277
Iluminação do painel de instrumentos ........................... 277
Instalação elétrica ......................277
Fusíveis ................................... 277
Caixa de fusíveis no compartimento do motor ........278
Caixa de fusíveis no painel de instrumentos ........................... 281
Ferramentas do veículo .............283
Ferramentas ............................ 283
Rodas ........................................ 284
Pneus de inverno ....................284
Designação dos pneus ............284
Pressão dos pneus ..................285
Sistema de controlo da pressão dos pneus ............................... 286
Profundidade do relevo ...........289
Mudar para outros pneus ........289
Tampões de rodas ..................289
Correntes de neve ...................290
Kit de reparação de pneus ......290
Substituição de roda ................295
Roda sobresselente ................297Auxílio de arranque ...................300
Rebocar ..................................... 301
Rebocar o veículo ...................301
Rebocar outro veículo .............302
Conservação do veículo ............303
Conservação da carroçaria .....303
Conservação do habitáculo .....306

260Conservação do veículoInformação geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar o consumo de combustível, as
emissões de CO 2 e outras emissões
do veículo e fazer com que o veículo deixe de estar em conformidade com
a autorização de utilização, afetando
a validade do registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar o depósito de combustível até ao cimo.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti--corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Accionar o sistema electrónico
dos vidros eléctricos.
● Verificar a pressão dos pneus.

Conservação do veículo261● Atestar o reservatório do líquidolava-vidros.
● Verificar o nível do óleo do motor.
● Verificar o nível do líquido de arrefecimento.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confiar este trabalho apenas
a um centro de reciclagem
autorizado.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

262Conservação do veículo
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
O capô mantém-se aberto
automaticamente.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Sistema Start/Stop 3 177.
Fechar Baixar o capô e deixá-lo cair no fecho.Verificar se o capô está engatado.
Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Capô ativo 3 74.
Óleo de motor
Verificar o nível do óleo de motor
manualmente com regularidade para
evitar danos no motor. Certificar-se
que é utilizada a especificação de óleo correcta. Líquidos e lubrificantes
recomendados 3 308.
O consumo máximo de óleo de motor
é de 0,6 litros por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
Quando o nível do óleo do motor for
inferior à marca MIN, atestar com
óleo de motor.
