Page 297 of 349

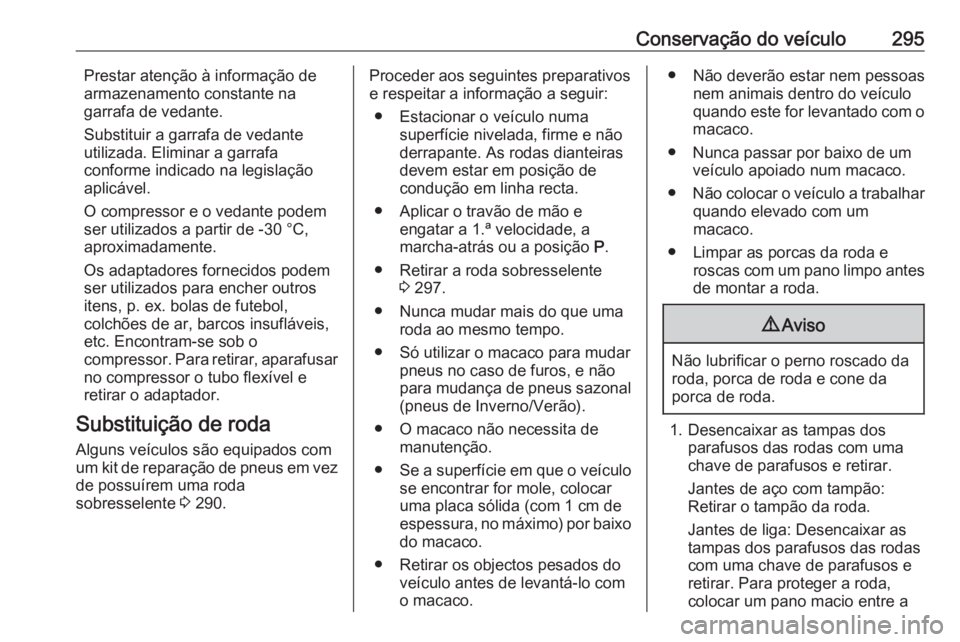

Conservação do veículo295Prestar atenção à informação de
armazenamento constante na
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C,
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda
Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 290.Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente 3 297.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal (pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e roscas com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
Page 298 of 349

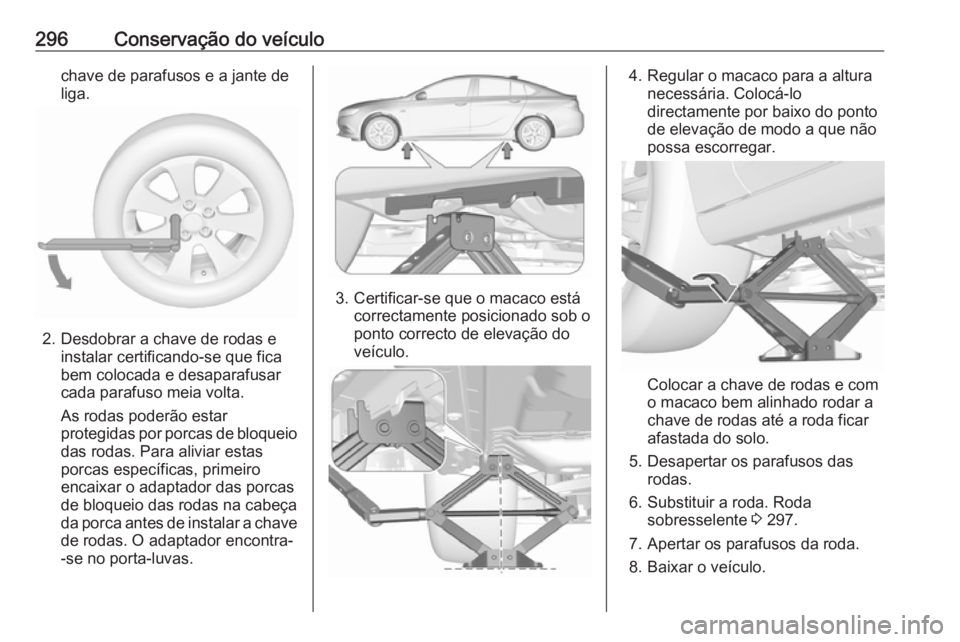

296Conservação do veículochave de parafusos e a jante de
liga.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Certificar-se que o macaco está correctamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 297.
7. Apertar os parafusos da roda.
8. Baixar o veículo.
Page 299 of 349

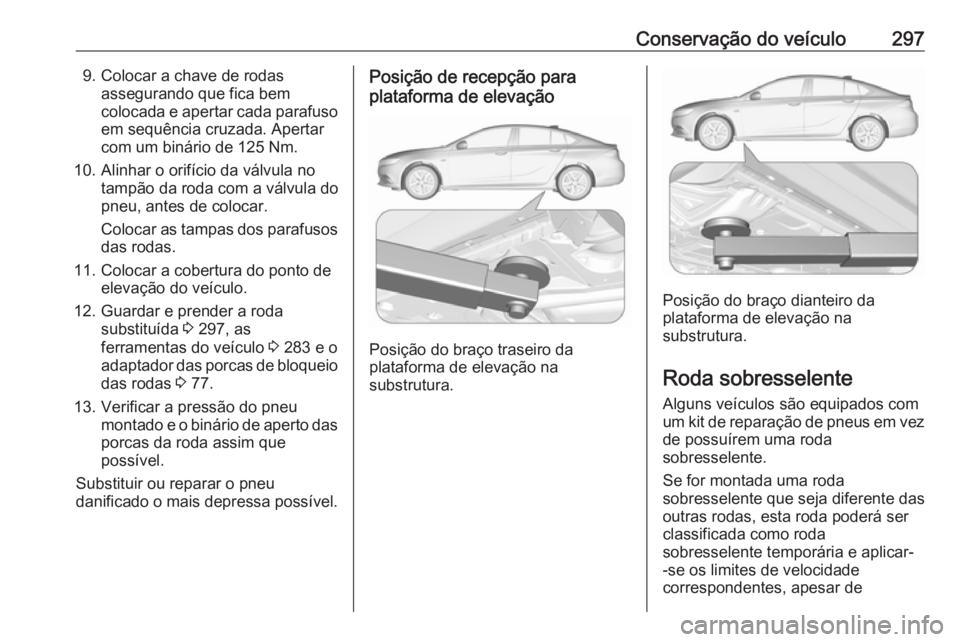

Conservação do veículo2979. Colocar a chave de rodasassegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
com um binário de 125 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
11. Colocar a cobertura do ponto de elevação do veículo.
12. Guardar e prender a roda substituída 3 297, as
ferramentas do veículo 3 283 e o
adaptador das porcas de bloqueio
das rodas 3 77.
13. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.Posição de recepção para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação na
substrutura.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
Page 300 of 349

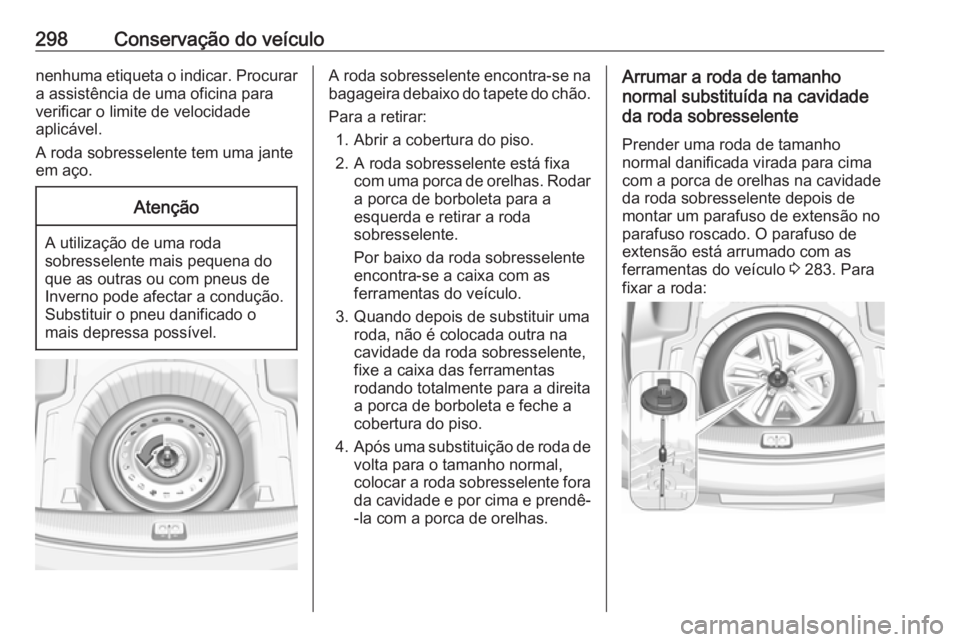

298Conservação do veículonenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso.
2. A roda sobresselente está fixa com uma porca de orelhas. Rodara porca de borboleta para a
esquerda e retirar a roda
sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
3. Quando depois de substituir uma roda, não é colocada outra na
cavidade da roda sobresselente,
fixe a caixa das ferramentas
rodando totalmente para a direita
a porca de borboleta e feche a
cobertura do piso.
4. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente fora da cavidade e por cima e prendê--la com a porca de orelhas.Arrumar a roda de tamanho
normal substituída na cavidade
da roda sobresselente
Prender uma roda de tamanho
normal danificada virada para cima
com a porca de orelhas na cavidade
da roda sobresselente depois de
montar um parafuso de extensão no parafuso roscado. O parafuso de
extensão está arrumado com as
ferramentas do veículo 3 283. Para
fixar a roda:
Page 301 of 349

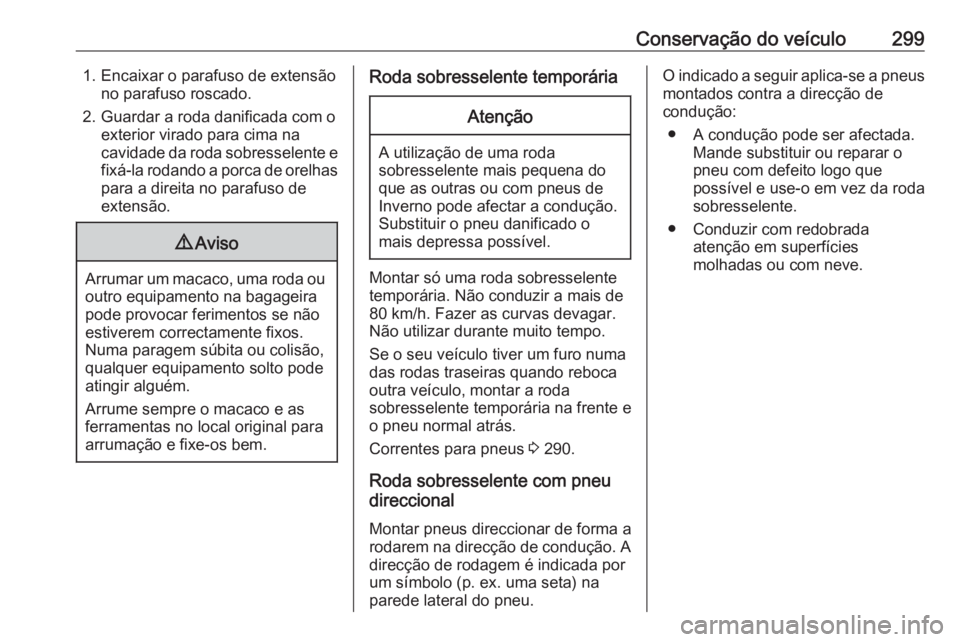

Conservação do veículo2991. Encaixar o parafuso de extensãono parafuso roscado.
2. Guardar a roda danificada com o exterior virado para cima na
cavidade da roda sobresselente e
fixá-la rodando a porca de orelhas para a direita no parafuso de
extensão.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrume sempre o macaco e as
ferramentas no local original para
arrumação e fixe-os bem.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 290.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.
Page 302 of 349

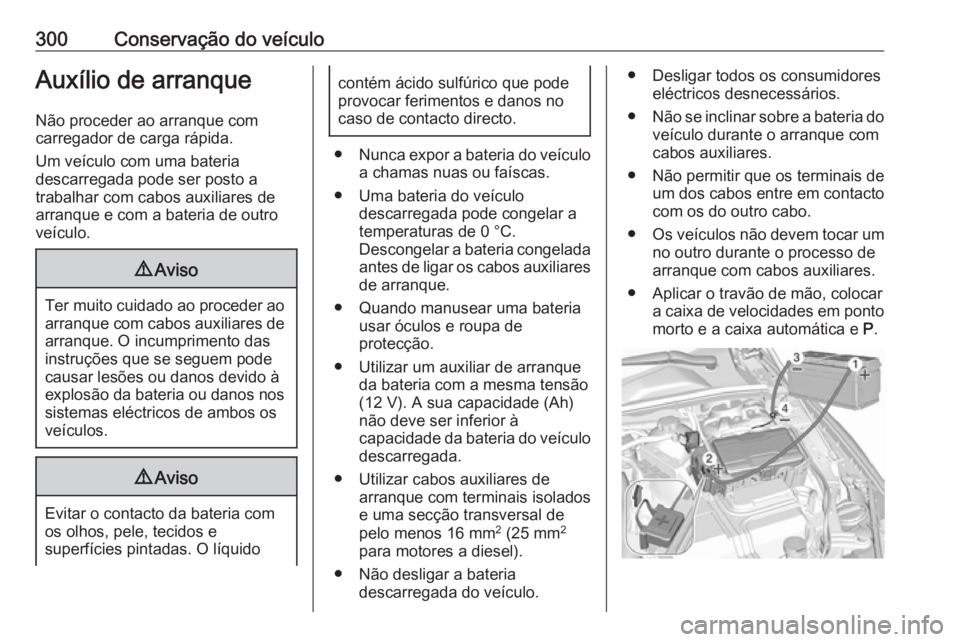

300Conservação do veículoAuxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada antes de ligar os cabos auxiliaresde arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
Page 303 of 349

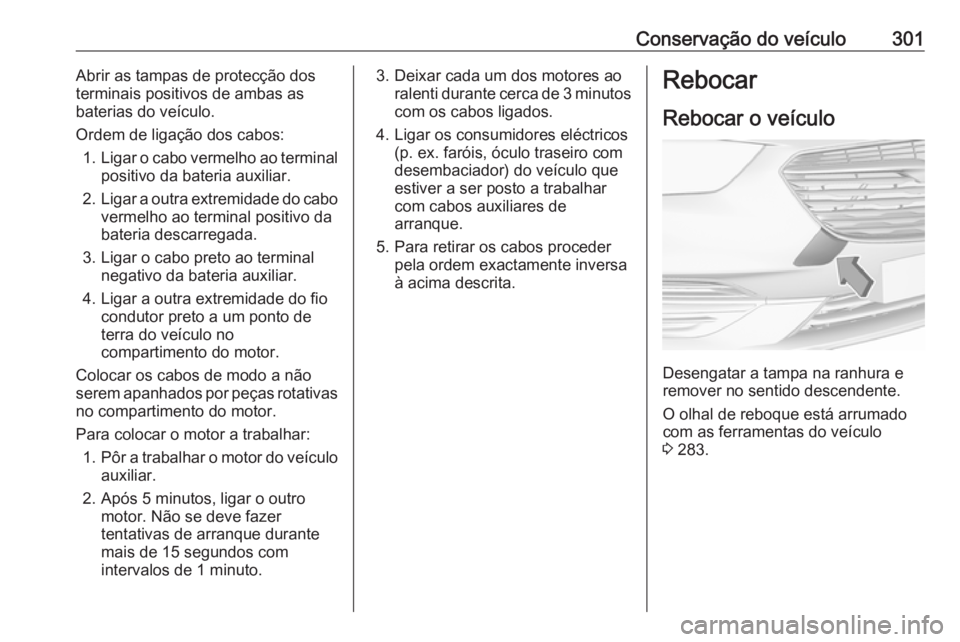

Conservação do veículo301Abrir as tampas de protecção dos
terminais positivos de ambas as
baterias do veículo.
Ordem de ligação dos cabos: 1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do fio condutor preto a um ponto de
terra do veículo no
compartimento do motor.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de 3 minutoscom os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Desengatar a tampa na ranhura e
remover no sentido descendente.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 283.
Page 304 of 349

302Conservação do veículo

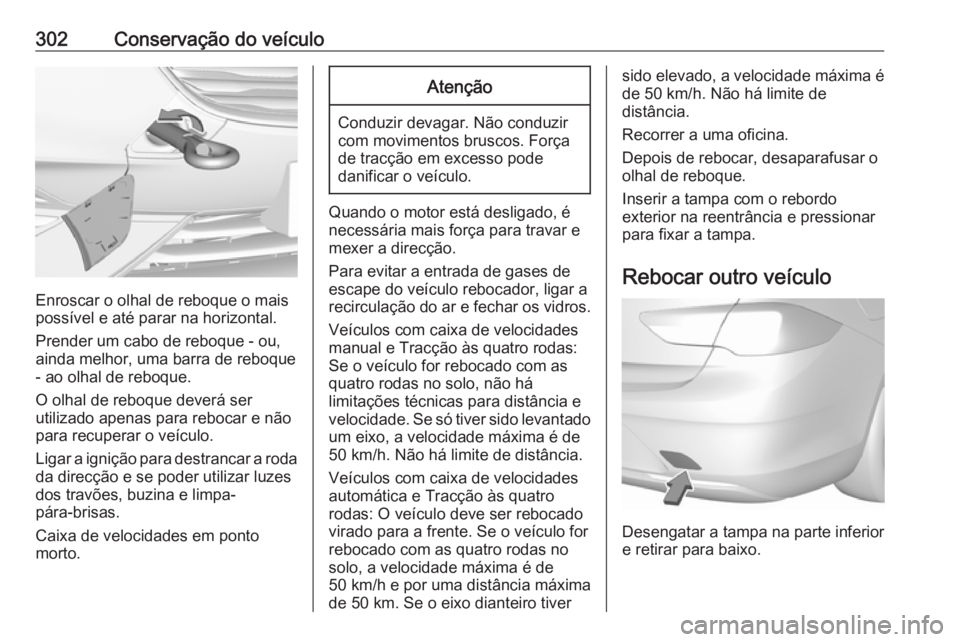

Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual e Tracção às quatro rodas:
Se o veículo for rebocado com as
quatro rodas no solo, não há
limitações técnicas para distância e
velocidade. Se só tiver sido levantado
um eixo, a velocidade máxima é de 50 km/h. Não há limite de distância.
Veículos com caixa de velocidades
automática e Tracção às quatro
rodas: O veículo deve ser rebocado
virado para a frente. Se o veículo for
rebocado com as quatro rodas no
solo, a velocidade máxima é de
50 km/h e por uma distância máxima
de 50 km. Se o eixo dianteiro tiver
sido elevado, a velocidade máxima é
de 50 km/h. Não há limite de
distância.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa com o rebordo
exterior na reentrância e pressionar
para fixar a tampa.
Rebocar outro veículo
Desengatar a tampa na parte inferior
e retirar para baixo.
