2017.75 OPEL INSIGNIA BREAK Manual de Instruções (in Portugues)

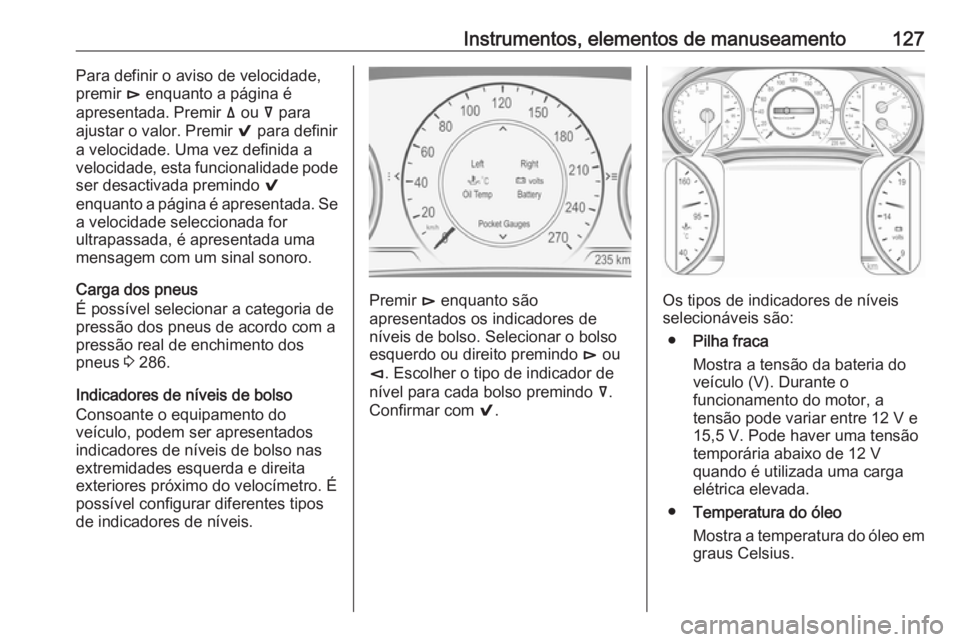

Instrumentos, elementos de manuseamento127Para definir o aviso de velocidade,
premir é enquanto a página é
apresentada. Premir ä ou å para
ajustar o valor. Premir 9 para definir
a velocidade. Uma vez definida a velocidade, esta funcionalidade pode
ser desactivada premindo 9
enquanto a página é apresentada. Se
a velocidade seleccionada for
ultrapassada, é apresentada uma
mensagem com um sinal sonoro.
Carga dos pneus
É possível selecionar a categoria de
pressão dos pneus de acordo com a
pressão real de enchimento dos
pneus 3 286.
Indicadores de níveis de bolso
Consoante o equipamento do
veículo, podem ser apresentados
indicadores de níveis de bolso nas
extremidades esquerda e direita
exteriores próximo do velocímetro. É
possível configurar diferentes tipos
de indicadores de níveis.
Premir é enquanto são
apresentados os indicadores de
níveis de bolso. Selecionar o bolso
esquerdo ou direito premindo é ou
è . Escolher o tipo de indicador de
nível para cada bolso premindo å.
Confirmar com 9.Os tipos de indicadores de níveis
selecionáveis são:
● Pilha fraca
Mostra a tensão da bateria do
veículo (V). Durante o
funcionamento do motor, a
tensão pode variar entre 12 V e
15,5 V. Pode haver uma tensão
temporária abaixo de 12 V
quando é utilizada uma carga
elétrica elevada.
● Temperatura do óleo
Mostra a temperatura do óleo em
graus Celsius.

128Instrumentos, elementos de manuseamento●Pressão do óleo
Mostra a pressão do óleo em
kPa.
● Aceleração do motor
Mostra a aceleração do
turbocompressor em kPa.
Os indicadores de níveis de bolso apenas estão disponíveis com o
Mostrador de nível superior.
Informações do software
Mostra as informações do software
de código aberto.
Visor de informação O Visor de informação está situado
no painel de instrumentos, perto do
conjunto de instrumentos.
Consoante a configuração do
veículo, este tem um
● Mostrador de informação a cores
de 7" com funcionalidade de ecrã
táctil
ou
● Mostrador de informação a cores
de 8" com funcionalidade de ecrã
táctilOs visores de informação podem
indicar:
● hora 3 98
● temperatura exterior 3 97
● data 3 98
● Sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● definições da climatização 3 163
● câmara traseira 3 239
● sistema de visão panorâmica 3 236
● instruções dos sensores de estacionamento 3 224
● passagem de trânsito à retaguarda 3 241
● Menu de visualização de Flex Ride 3 197
● navegação, consultar descrição no Manual de informação e lazer
● mensagens do sistema
● configurações para personalização do veículo
3 135Mostrador de informação a cores
de 7"
Seleccionar menus e definições
O acesso aos menus e configurações é feito através do visor.
Premir X para ligar o mostrador.
Premir ; para visualizar a página
inicial.
Tocar com o dedo no ícone de
visualização do menu pretendido.
Tocar no ícone respetivo para
confirmar uma seleção.
Tocar em 9 para voltar ao nível do
menu imediatamente acima.

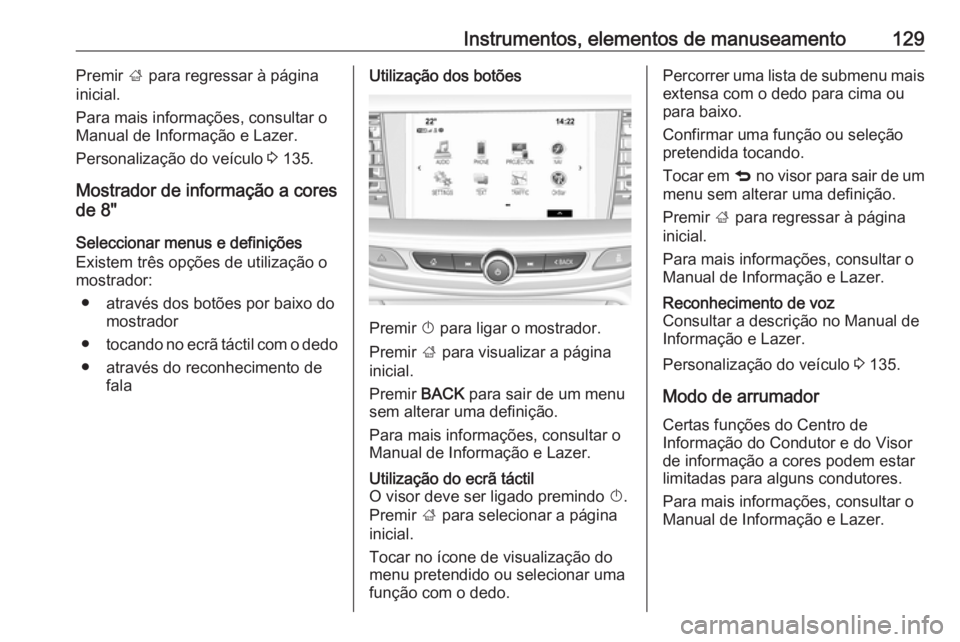

Instrumentos, elementos de manuseamento129Premir ; para regressar à página
inicial.
Para mais informações, consultar o
Manual de Informação e Lazer.
Personalização do veículo 3 135.
Mostrador de informação a cores
de 8"
Seleccionar menus e definições
Existem três opções de utilização o mostrador:
● através dos botões por baixo do mostrador
● tocando no ecrã táctil com o dedo
● através do reconhecimento de falaUtilização dos botões
Premir X para ligar o mostrador.
Premir ; para visualizar a página
inicial.
Premir BACK para sair de um menu
sem alterar uma definição.
Para mais informações, consultar o
Manual de Informação e Lazer.
Utilização do ecrã táctil
O visor deve ser ligado premindo X.
Premir ; para selecionar a página
inicial.
Tocar no ícone de visualização do
menu pretendido ou selecionar uma
função com o dedo.Percorrer uma lista de submenu mais extensa com o dedo para cima ou
para baixo.
Confirmar uma função ou seleção
pretendida tocando.
Tocar em q no visor para sair de um
menu sem alterar uma definição.
Premir ; para regressar à página
inicial.
Para mais informações, consultar o Manual de Informação e Lazer.Reconhecimento de voz
Consultar a descrição no Manual de
Informação e Lazer.
Personalização do veículo 3 135.
Modo de arrumador
Certas funções do Centro de
Informação do Condutor e do Visor
de informação a cores podem estar
limitadas para alguns condutores.
Para mais informações, consultar o
Manual de Informação e Lazer.

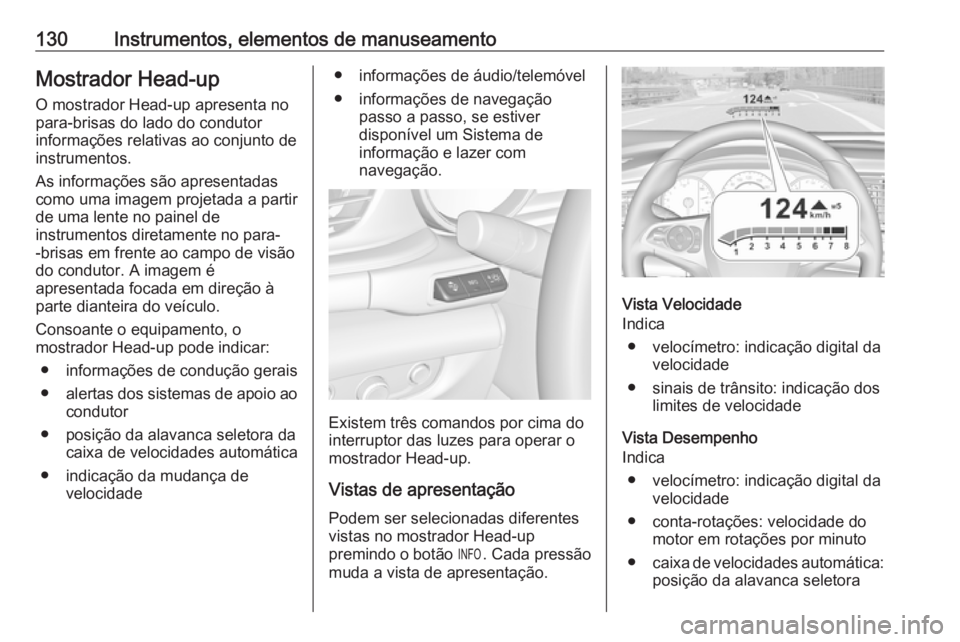

130Instrumentos, elementos de manuseamentoMostrador Head-up
O mostrador Head-up apresenta no
para-brisas do lado do condutor
informações relativas ao conjunto de
instrumentos.
As informações são apresentadas
como uma imagem projetada a partir
de uma lente no painel de
instrumentos diretamente no para-
-brisas em frente ao campo de visão
do condutor. A imagem é
apresentada focada em direção à
parte dianteira do veículo.
Consoante o equipamento, o
mostrador Head-up pode indicar:
● informações de condução gerais
● alertas dos sistemas de apoio ao
condutor
● posição da alavanca seletora da caixa de velocidades automática
● indicação da mudança de velocidade● informações de áudio/telemóvel
● informações de navegação passo a passo, se estiver
disponível um Sistema de
informação e lazer com
navegação.
Existem três comandos por cima do
interruptor das luzes para operar o
mostrador Head-up.
Vistas de apresentação Podem ser selecionadas diferentes
vistas no mostrador Head-up
premindo o botão /. Cada pressão
muda a vista de apresentação.
Vista Velocidade
Indica
● velocímetro: indicação digital da velocidade
● sinais de trânsito: indicação dos limites de velocidade
Vista Desempenho
Indica
● velocímetro: indicação digital da velocidade
● conta-rotações: velocidade do motor em rotações por minuto
● caixa de velocidades automática:
posição da alavanca seletora

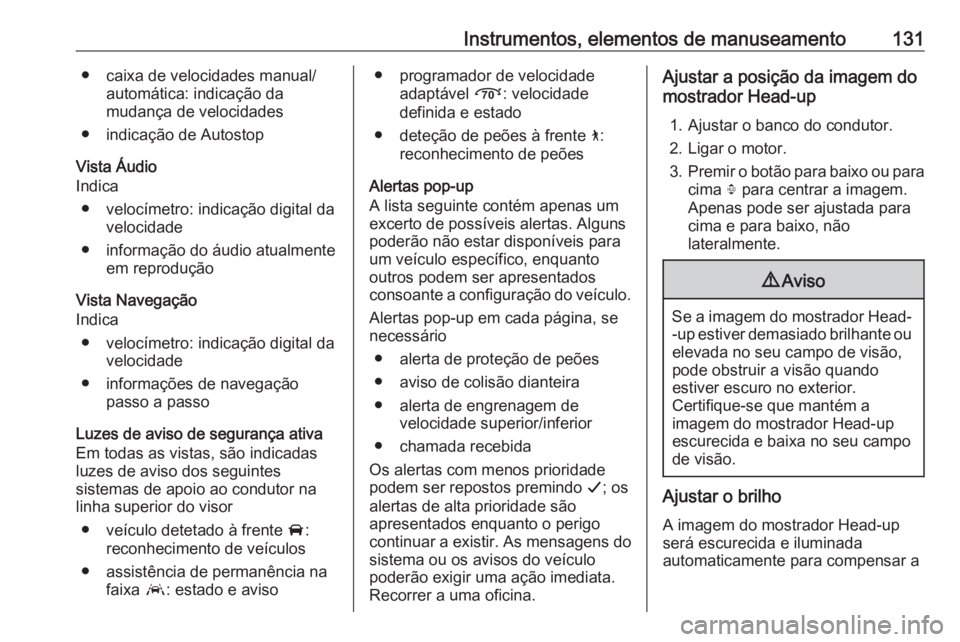

Instrumentos, elementos de manuseamento131● caixa de velocidades manual/automática: indicação da
mudança de velocidades
● indicação de Autostop
Vista Áudio
Indica
● velocímetro: indicação digital da velocidade
● informação do áudio atualmente em reprodução
Vista Navegação
Indica
● velocímetro: indicação digital da velocidade
● informações de navegação passo a passo
Luzes de aviso de segurança ativa
Em todas as vistas, são indicadas
luzes de aviso dos seguintes
sistemas de apoio ao condutor na
linha superior do visor
● veículo detetado à frente A:
reconhecimento de veículos
● assistência de permanência na faixa a: estado e aviso● programador de velocidade
adaptável Õ: velocidade
definida e estado
● deteção de peões à frente 7:
reconhecimento de peões
Alertas pop-up
A lista seguinte contém apenas um
excerto de possíveis alertas. Alguns poderão não estar disponíveis para
um veículo específico, enquanto
outros podem ser apresentados
consoante a configuração do veículo.
Alertas pop-up em cada página, se
necessário
● alerta de proteção de peões
● aviso de colisão dianteira
● alerta de engrenagem de velocidade superior/inferior
● chamada recebida
Os alertas com menos prioridade
podem ser repostos premindo G; os
alertas de alta prioridade são apresentados enquanto o perigo
continuar a existir. As mensagens do
sistema ou os avisos do veículo
poderão exigir uma ação imediata.
Recorrer a uma oficina.Ajustar a posição da imagem do
mostrador Head-up
1. Ajustar o banco do condutor.2. Ligar o motor.
3. Premir o botão para baixo ou para
cima . para centrar a imagem.
Apenas pode ser ajustada para
cima e para baixo, não
lateralmente.9 Aviso
Se a imagem do mostrador Head-
-up estiver demasiado brilhante ou
elevada no seu campo de visão,
pode obstruir a visão quando
estiver escuro no exterior.
Certifique-se que mantém a
imagem do mostrador Head-up
escurecida e baixa no seu campo
de visão.
Ajustar o brilho
A imagem do mostrador Head-up
será escurecida e iluminada
automaticamente para compensar a

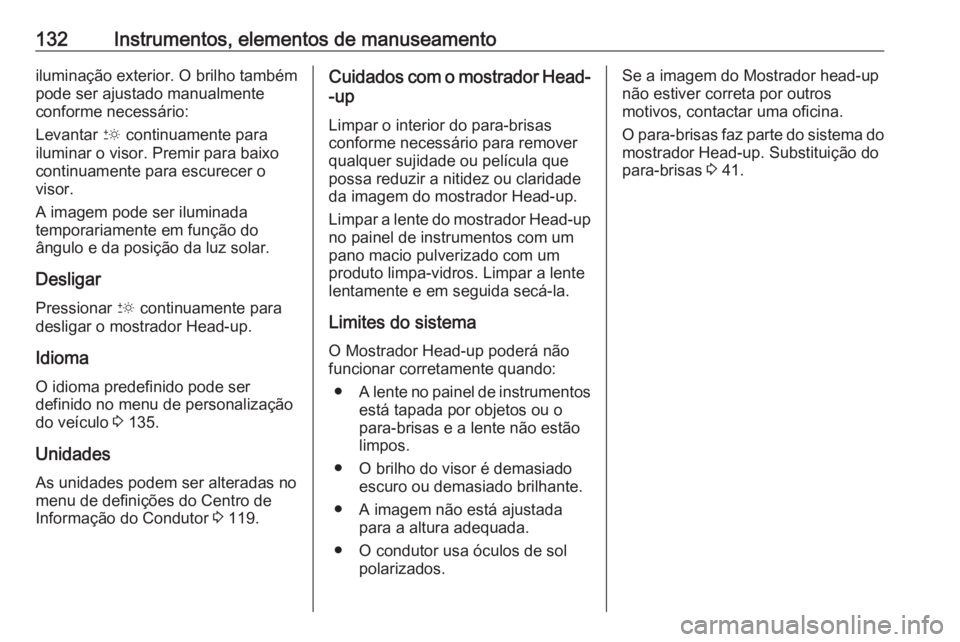

132Instrumentos, elementos de manuseamentoiluminação exterior. O brilho também
pode ser ajustado manualmente
conforme necessário:
Levantar & continuamente para
iluminar o visor. Premir para baixo
continuamente para escurecer o
visor.
A imagem pode ser iluminada
temporariamente em função do
ângulo e da posição da luz solar.
Desligar
Pressionar & continuamente para
desligar o mostrador Head-up.
Idioma
O idioma predefinido pode ser
definido no menu de personalização
do veículo 3 135.
Unidades As unidades podem ser alteradas no
menu de definições do Centro de Informação do Condutor 3 119.Cuidados com o mostrador Head-
-up
Limpar o interior do para-brisas
conforme necessário para remover
qualquer sujidade ou película que
possa reduzir a nitidez ou claridade
da imagem do mostrador Head-up.
Limpar a lente do mostrador Head-up
no painel de instrumentos com um
pano macio pulverizado com um
produto limpa-vidros. Limpar a lente
lentamente e em seguida secá-la.
Limites do sistema
O Mostrador Head-up poderá não
funcionar corretamente quando:
● A lente no painel de instrumentos
está tapada por objetos ou o
para-brisas e a lente não estão
limpos.
● O brilho do visor é demasiado escuro ou demasiado brilhante.
● A imagem não está ajustada para a altura adequada.
● O condutor usa óculos de sol polarizados.Se a imagem do Mostrador head-upnão estiver correta por outros
motivos, contactar uma oficina.
O para-brisas faz parte do sistema do
mostrador Head-up. Substituição do
para-brisas 3 41.

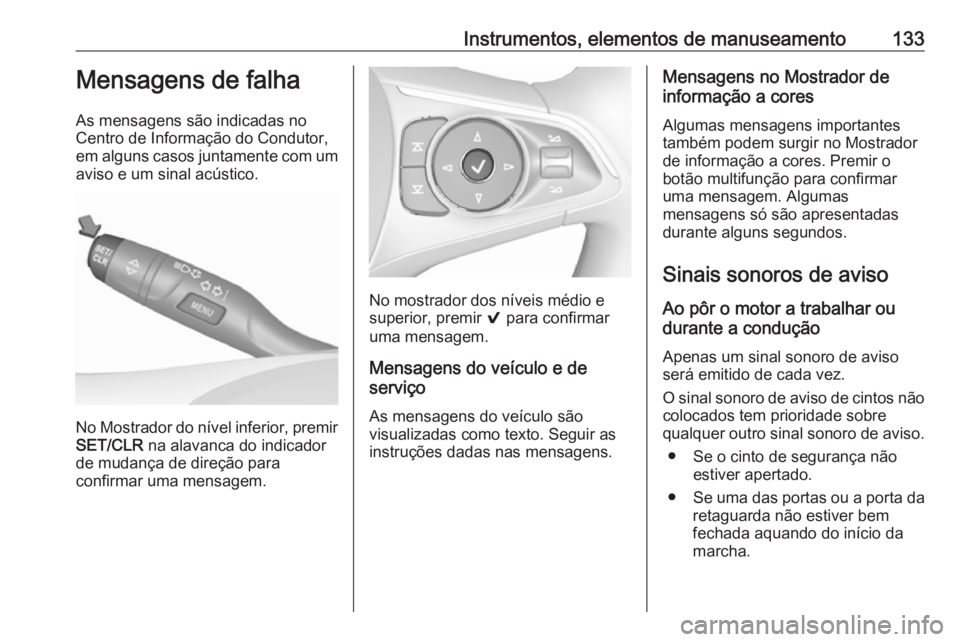

Instrumentos, elementos de manuseamento133Mensagens de falha
As mensagens são indicadas no
Centro de Informação do Condutor, em alguns casos juntamente com um
aviso e um sinal acústico.
No Mostrador do nível inferior, premir SET/CLR na alavanca do indicador
de mudança de direção para
confirmar uma mensagem.
No mostrador dos níveis médio e
superior, premir 9 para confirmar
uma mensagem.
Mensagens do veículo e de
serviço
As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.
Mensagens no Mostrador de
informação a cores
Algumas mensagens importantes
também podem surgir no Mostrador
de informação a cores. Premir o
botão multifunção para confirmar
uma mensagem. Algumas
mensagens só são apresentadas
durante alguns segundos.
Sinais sonoros de aviso
Ao pôr o motor a trabalhar ou
durante a condução
Apenas um sinal sonoro de aviso
será emitido de cada vez.
O sinal sonoro de aviso de cintos não
colocados tem prioridade sobre
qualquer outro sinal sonoro de aviso.
● Se o cinto de segurança não estiver apertado.
● Se uma das portas ou a porta da
retaguarda não estiver bem
fechada aquando do início da
marcha.

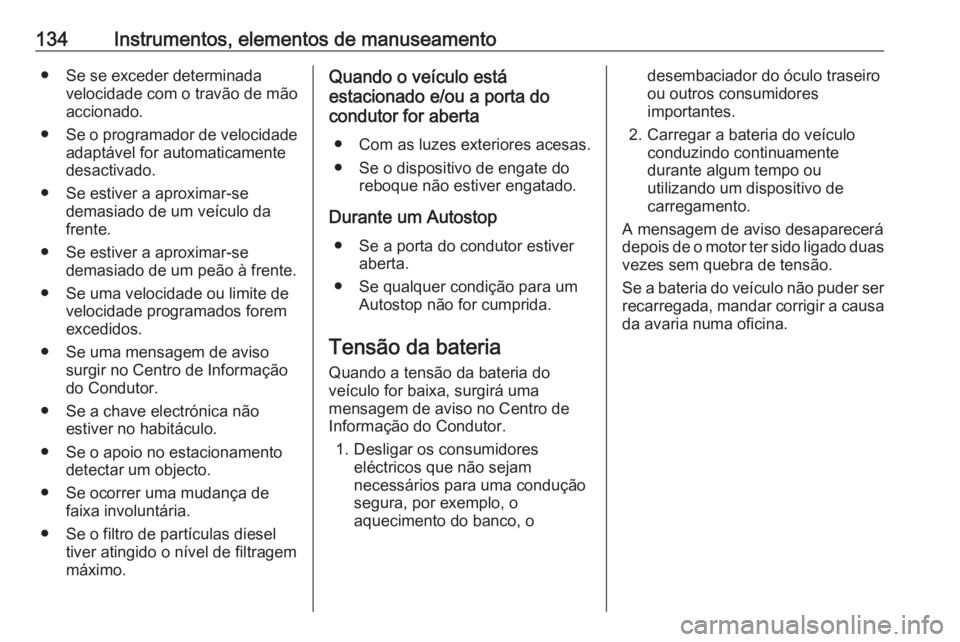

134Instrumentos, elementos de manuseamento● Se se exceder determinadavelocidade com o travão de mão
accionado.
● Se o programador de velocidade
adaptável for automaticamente
desactivado.
● Se estiver a aproximar-se demasiado de um veículo da
frente.
● Se estiver a aproximar-se demasiado de um peão à frente.
● Se uma velocidade ou limite de velocidade programados forem
excedidos.
● Se uma mensagem de aviso surgir no Centro de Informação
do Condutor.
● Se a chave electrónica não estiver no habitáculo.
● Se o apoio no estacionamento detectar um objecto.
● Se ocorrer uma mudança de faixa involuntária.
● Se o filtro de partículas diesel tiver atingido o nível de filtragem
máximo.Quando o veículo está
estacionado e/ou a porta do
condutor for aberta
● Com as luzes exteriores acesas.
● Se o dispositivo de engate do reboque não estiver engatado.
Durante um Autostop ● Se a porta do condutor estiver aberta.
● Se qualquer condição para um Autostop não for cumprida.
Tensão da bateria Quando a tensão da bateria do
veículo for baixa, surgirá uma
mensagem de aviso no Centro de
Informação do Condutor.
1. Desligar os consumidores eléctricos que não sejam
necessários para uma condução segura, por exemplo, o
aquecimento do banco, odesembaciador do óculo traseiro
ou outros consumidores
importantes.
2. Carregar a bateria do veículo conduzindo continuamente
durante algum tempo ou
utilizando um dispositivo de
carregamento.
A mensagem de aviso desaparecerá depois de o motor ter sido ligado duas
vezes sem quebra de tensão.
Se a bateria do veículo não puder ser recarregada, mandar corrigir a causa
da avaria numa oficina.
