Page 65 of 349

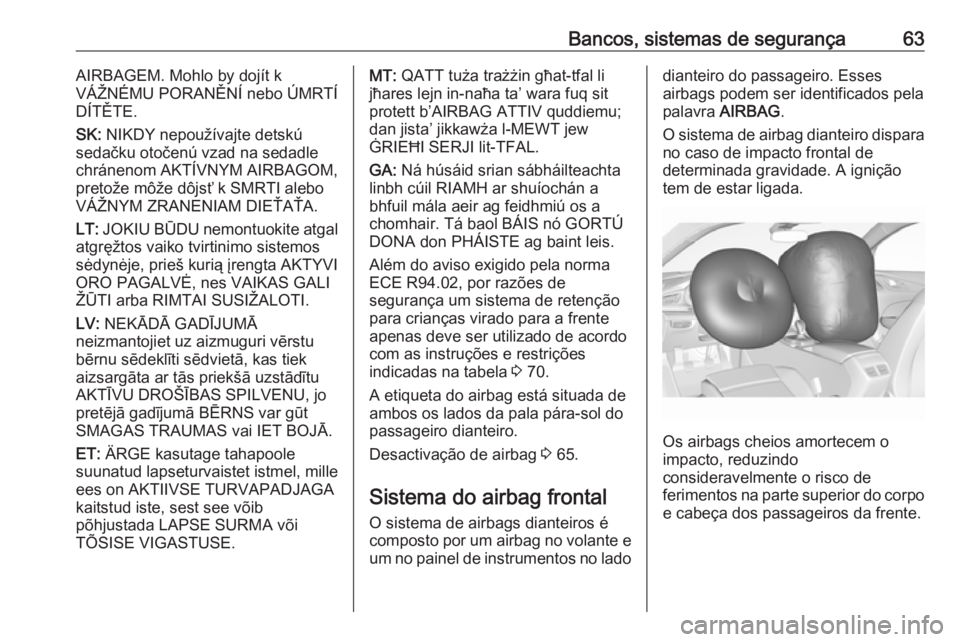

Bancos, sistemas de segurança63AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu
bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu
AKTĪVU DROŠĪBAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt
SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Além do aviso exigido pela norma
ECE R94.02, por razões de
segurança um sistema de retenção
para crianças virado para a frente
apenas deve ser utilizado de acordo
com as instruções e restrições
indicadas na tabela 3 70.
A etiqueta do airbag está situada de
ambos os lados da pala pára-sol do
passageiro dianteiro.
Desactivação de airbag 3 65.
Sistema do airbag frontal
O sistema de airbags dianteiros é
composto por um airbag no volante e um no painel de instrumentos no ladodianteiro do passageiro. Esses
airbags podem ser identificados pela
palavra AIRBAG .
O sistema de airbag dianteiro dispara
no caso de impacto frontal de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na parte superior do corpo e cabeça dos passageiros da frente.
Page 66 of 349

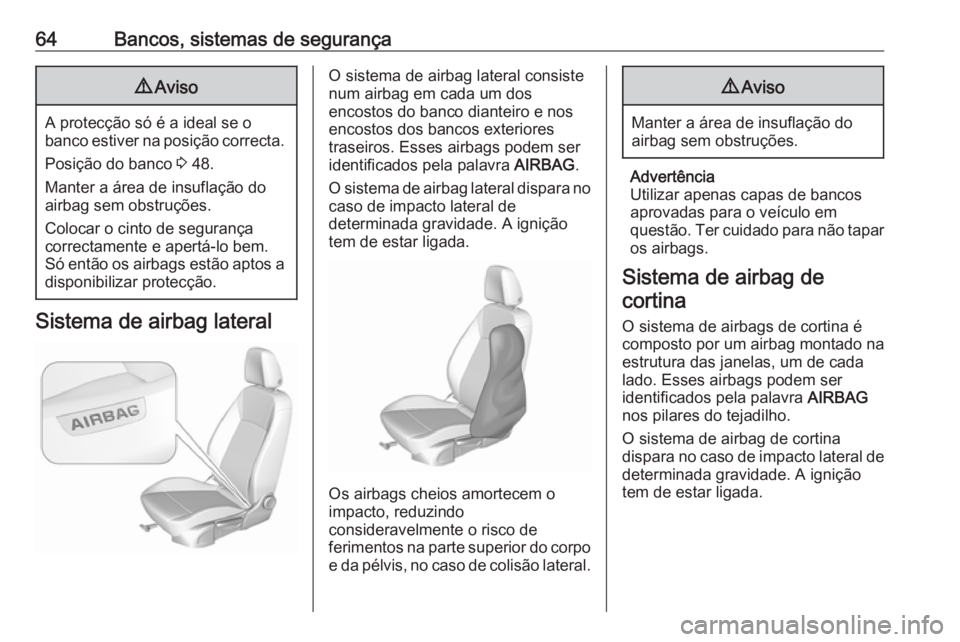

64Bancos, sistemas de segurança9Aviso
A protecção só é a ideal se o
banco estiver na posição correcta.
Posição do banco 3 48.
Manter a área de insuflação do
airbag sem obstruções.
Colocar o cinto de segurança
correctamente e apertá-lo bem.
Só então os airbags estão aptos a
disponibilizar protecção.
Sistema de airbag lateral
O sistema de airbag lateral consiste
num airbag em cada um dos
encostos do banco dianteiro e nos
encostos dos bancos exteriores
traseiros. Esses airbags podem ser
identificados pela palavra AIRBAG.
O sistema de airbag lateral dispara no
caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na parte superior do corpo e da pélvis, no caso de colisão lateral.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Advertência
Utilizar apenas capas de bancos aprovadas para o veículo em
questão. Ter cuidado para não tapar os airbags.
Sistema de airbag de cortina
O sistema de airbags de cortina é composto por um airbag montado na
estrutura das janelas, um de cada
lado. Esses airbags podem ser
identificados pela palavra AIRBAG
nos pilares do tejadilho.
O sistema de airbag de cortina
dispara no caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Page 67 of 349

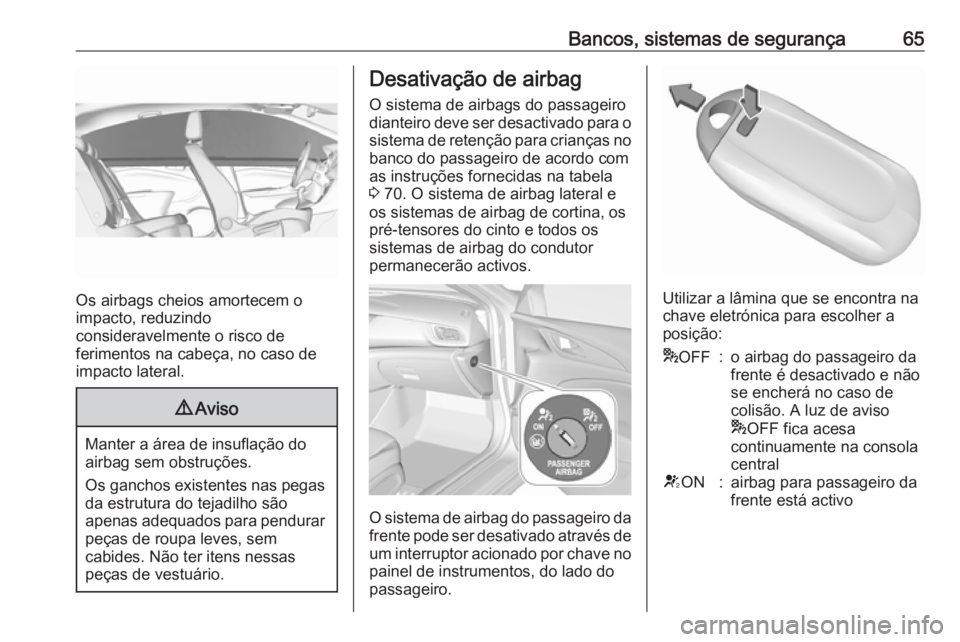

Bancos, sistemas de segurança65
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na cabeça, no caso de
impacto lateral.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Os ganchos existentes nas pegas da estrutura do tejadilho são
apenas adequados para pendurar
peças de roupa leves, sem
cabides. Não ter itens nessas
peças de vestuário.
Desativação de airbag
O sistema de airbags do passageiro
dianteiro deve ser desactivado para o
sistema de retenção para crianças no banco do passageiro de acordo com
as instruções fornecidas na tabela
3 70. O sistema de airbag lateral e
os sistemas de airbag de cortina, os
pré-tensores do cinto e todos os
sistemas de airbag do condutor
permanecerão activos.
O sistema de airbag do passageiro da
frente pode ser desativado através de um interruptor acionado por chave no
painel de instrumentos, do lado do passageiro.
Utilizar a lâmina que se encontra na
chave eletrónica para escolher a
posição:
* OFF:o airbag do passageiro da
frente é desactivado e não
se encherá no caso de
colisão. A luz de aviso
* OFF fica acesa
continuamente na consola
centralV ON:airbag para passageiro da
frente está activo
Page 68 of 349

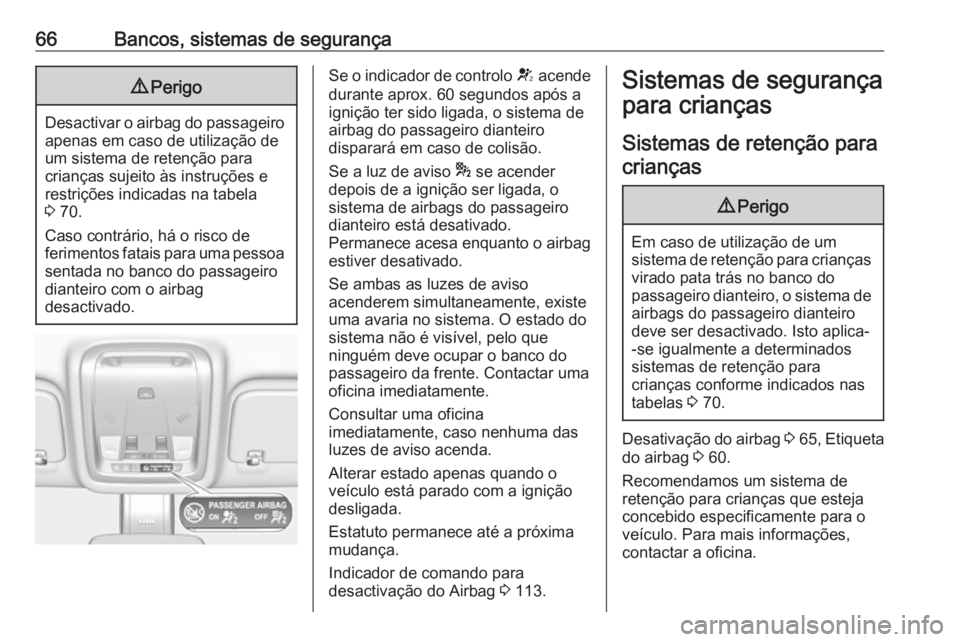

66Bancos, sistemas de segurança9Perigo
Desactivar o airbag do passageiro
apenas em caso de utilização de
um sistema de retenção para
crianças sujeito às instruções e
restrições indicadas na tabela
3 70.
Caso contrário, há o risco de
ferimentos fatais para uma pessoa
sentada no banco do passageiro
dianteiro com o airbag
desactivado.
Se o indicador de controlo V acende
durante aprox. 60 segundos após a
ignição ter sido ligada, o sistema de
airbag do passageiro dianteiro
disparará em caso de colisão.
Se a luz de aviso * se acender
depois de a ignição ser ligada, o sistema de airbags do passageiro
dianteiro está desativado.
Permanece acesa enquanto o airbag
estiver desativado.
Se ambas as luzes de aviso
acenderem simultaneamente, existe
uma avaria no sistema. O estado do
sistema não é visível, pelo que
ninguém deve ocupar o banco do
passageiro da frente. Contactar uma
oficina imediatamente.
Consultar uma oficina
imediatamente, caso nenhuma das
luzes de aviso acenda.
Alterar estado apenas quando o
veículo está parado com a ignição
desligada.
Estatuto permanece até a próxima
mudança.
Indicador de comando para
desactivação do Airbag 3 113.Sistemas de segurança
para crianças
Sistemas de retenção para crianças9 Perigo
Em caso de utilização de um
sistema de retenção para crianças virado pata trás no banco do
passageiro dianteiro, o sistema de airbags do passageiro dianteiro
deve ser desactivado. Isto aplica-
-se igualmente a determinados
sistemas de retenção para
crianças conforme indicados nas
tabelas 3 70.
Desativação do airbag 3 65 , Etiqueta
do airbag 3 60.
Recomendamos um sistema de
retenção para crianças que esteja
concebido especificamente para o
veículo. Para mais informações,
contactar a oficina.
Page 69 of 349

Bancos, sistemas de segurança67Quando está a ser utilizado um
sistema de segurança para crianças,
é favor ter atenção às instruções de
montagem e utilização que se
seguem, assim como às fornecidas com o sistema de retenção para
crianças.
Cumprir sempre a legislação local ou
nacional. Em alguns países, é
proibido utilizar sistemas de
segurança para crianças em alguns
bancos.
O sistema de retenção para crianças
pode ser apertado com:
● Cinto de segurança de três pontos
● Suportes ISOFIX
● Top-tetherCinto de segurança de três
pontos
Os sistemas de retenção para
crianças podem ser apertados
utilizando um cinto de segurança de
três pontos. Consoante o tamanho
dos sistemas de retenção para
crianças utilizados, é possível fixar
até três sistemas de retenção para
crianças aos bancos traseiros
3 70.
Suportes ISOFIX
Fixar sistemas de retenção para
crianças ISOFIX aprovados para o
veículo aos suportes ISOFIX. As
posições específicas do veículo para
o sistema de retenção para crianças
ISOFIX são assinaladas na tabela
ISOFIX 3 70.
Os suportes ISOFIX são indicados
por uma etiqueta no encosto do
banco.
Um sistema de retenção para
crianças i-Size é um sistema de
retenção para crianças ISOFIX
universal de acordo com o
Regulamento N.º 129 das Nações
Unidas.
Podem ser utilizados todos os
sistemas de retenção para crianças
i-Size em qualquer banco de veículo
adequado para i-Size, tabela i-Size
3 70.
Deve ser utilizada uma cinta Top- -tether ou uma perna de apoio em
complemento dos suportes ISOFIX.
Page 70 of 349

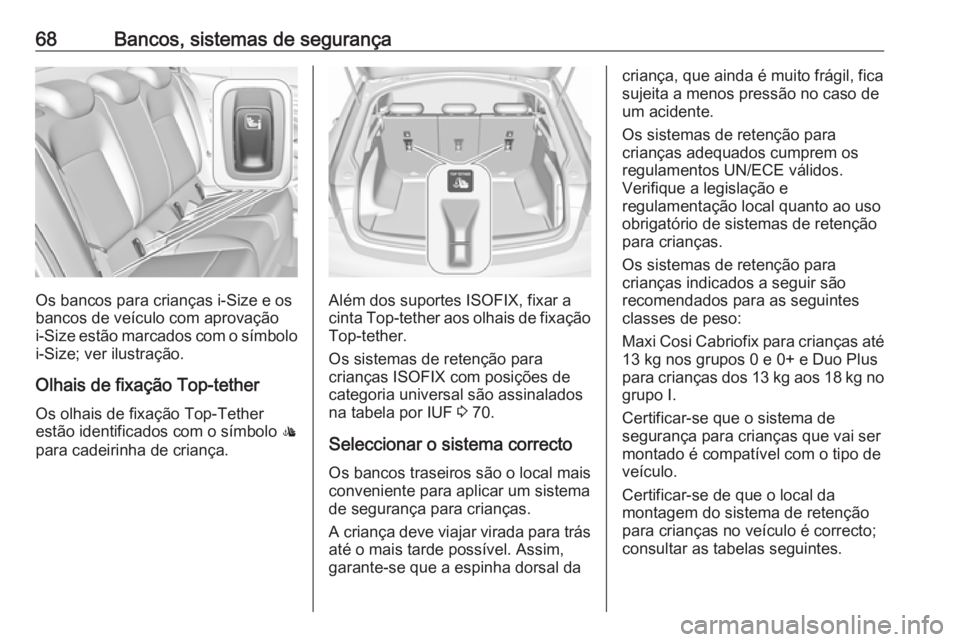

68Bancos, sistemas de segurança
Os bancos para crianças i-Size e os
bancos de veículo com aprovação
i-Size estão marcados com o símbolo
i-Size; ver ilustração.
Olhais de fixação Top-tether Os olhais de fixação Top-Tether
estão identificados com o símbolo :
para cadeirinha de criança.Além dos suportes ISOFIX, fixar a
cinta Top-tether aos olhais de fixação
Top-tether.
Os sistemas de retenção para crianças ISOFIX com posições de
categoria universal são assinalados
na tabela por IUF 3 70.
Seleccionar o sistema correcto
Os bancos traseiros são o local mais
conveniente para aplicar um sistema
de segurança para crianças.
A criança deve viajar virada para trás
até o mais tarde possível. Assim,
garante-se que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.
Os sistemas de retenção para
crianças indicados a seguir são
recomendados para as seguintes
classes de peso:
Maxi Cosi Cabriofix para crianças até 13 kg nos grupos 0 e 0+ e Duo Plus
para crianças dos 13 kg aos 18 kg no
grupo I.
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.
Page 71 of 349
Bancos, sistemas de segurança69Só permitir que as crianças entrem ou
saiam do veículo pelo lado oposto ao
trânsito.
Quando o sistema de segurança para crianças não está a ser utilizado, fixar a cadeirinha com um cinto de
segurança ou retirá-la do veículo.
Advertência
Não colar nada nos sistemas de
segurança para crianças nem tapá-
-los com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.
Page 72 of 349

70Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe por peso
No banco do passageiro dianteiro
Nos bancos exteriores traseirosNo banco traseiro central
airbag activadoairbag desactivadoGrupo 0: até 10 kgXU 1,2U/L 3UGrupo 0+: até 13 kgXU1,2U/L 3UGrupo I: de 9 a 18 kgXU1,2U/L 3,4U4Grupo II: de 15 a 25 kgU1,2XU/L 3,4U4Grupo III: de 22 a 36 kgU1,2XU/L 3,4U4U:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e ajustar o encosto do banco o necessário para uma posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o banco para cima o necessário e ajustar o encosto do banco o necessário para uma posição vertical, no
sentido de garantir que o cinto fica justo no lado da fivela3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
