2017.75 OPEL INSIGNIA BREAK Manual de Instruções (in Portugues)

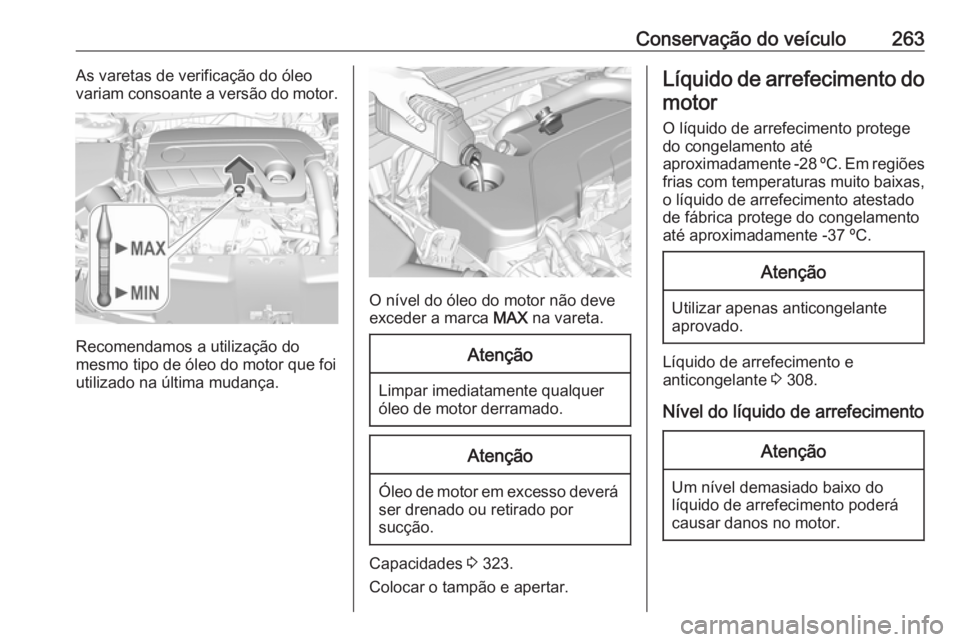

Conservação do veículo263As varetas de verificação do óleo
variam consoante a versão do motor.
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo do motor não deve
exceder a marca MAX na vareta.
Atenção
Limpar imediatamente qualquer
óleo de motor derramado.
Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 323.
Colocar o tampão e apertar.
Líquido de arrefecimento do motor
O líquido de arrefecimento protege
do congelamento até
aproximadamente -28 ºC. Em regiões frias com temperaturas muito baixas,
o líquido de arrefecimento atestado
de fábrica protege do congelamento
até aproximadamente -37 ºC.Atenção
Utilizar apenas anticongelante
aprovado.
Líquido de arrefecimento e
anticongelante 3 308.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.

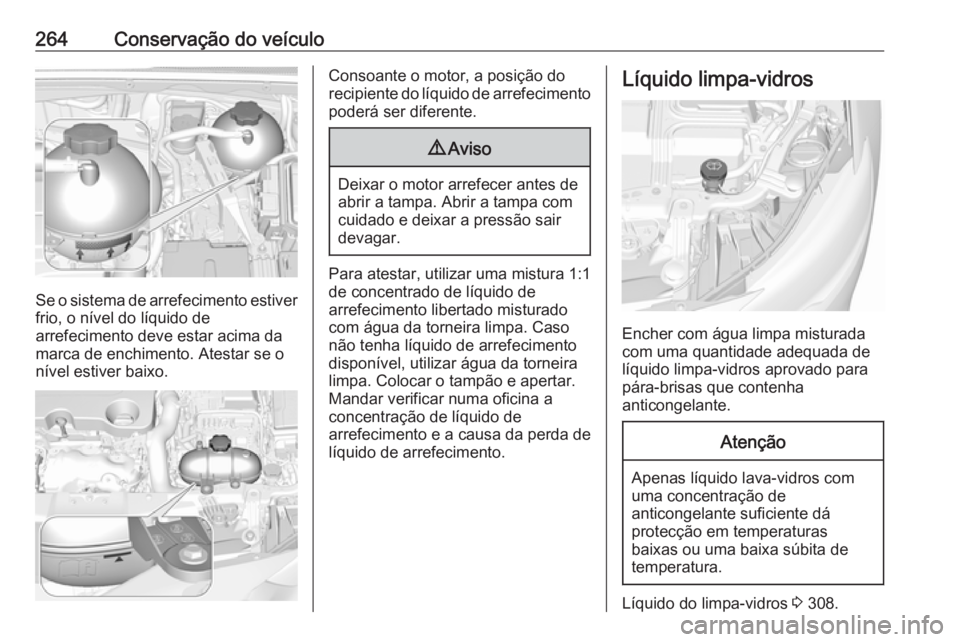

264Conservação do veículo
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
Consoante o motor, a posição do
recipiente do líquido de arrefecimento poderá ser diferente.9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar numa oficina a
concentração de líquido de
arrefecimento e a causa da perda de
líquido de arrefecimento.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido limpa-vidros aprovado para
pára-brisas que contenha
anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Líquido do limpa-vidros 3 308.

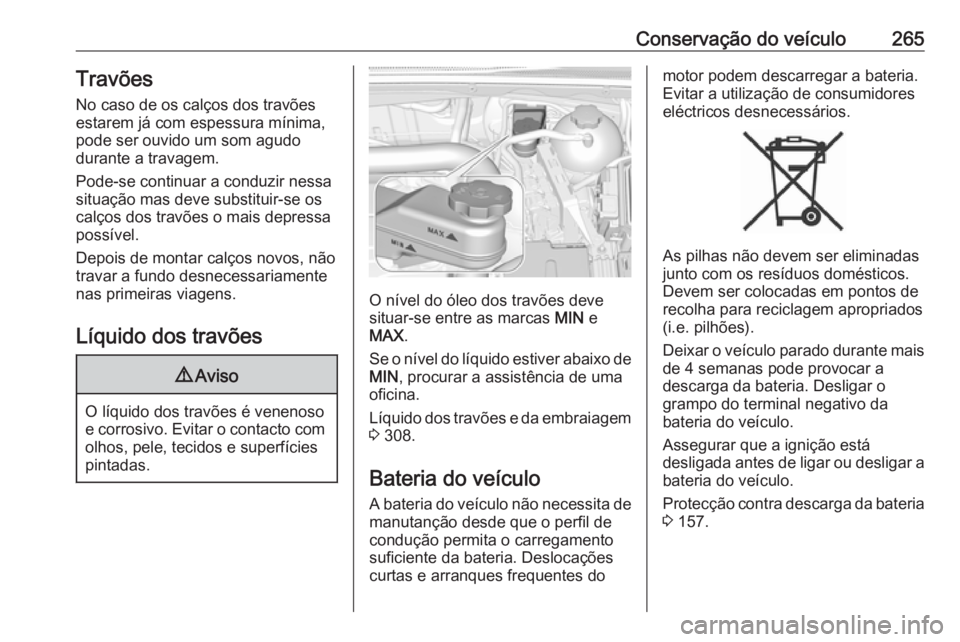

Conservação do veículo265Travões
No caso de os calços dos travões estarem já com espessura mínima,
pode ser ouvido um som agudo
durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar a assistência de uma
oficina.
Líquido dos travões e da embraiagem 3 308.
Bateria do veículo
A bateria do veículo não necessita de manutanção desde que o perfil de
condução permita o carregamento suficiente da bateria. Deslocaçõescurtas e arranques frequentes do
motor podem descarregar a bateria.
Evitar a utilização de consumidores
eléctricos desnecessários.
As pilhas não devem ser eliminadas
junto com os resíduos domésticos.
Devem ser colocadas em pontos de
recolha para reciclagem apropriados
(i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 157.

266Conservação do veículoDesligar a bateriaSe for necessário desligar a bateria
do veículo (por exemplo, para realizar
trabalhos de manutenção), a sirene
do alarme deve ser desativada do
seguinte modo: Ligar e desligar a
ignição e, depois, desligar a bateria
do veículo dentro de 15 segundos.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Em veículos com uma bateria AGM
(tapete de vidro absorvente),
certificar-se de que a mesma é
substituída por outra bateria AGM.
É possível identificar uma bateria AGM pela etiqueta na bateria.
Recomendamos a utilização de uma
bateria de veículo Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 177.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 300.
Etiqueta de aviso

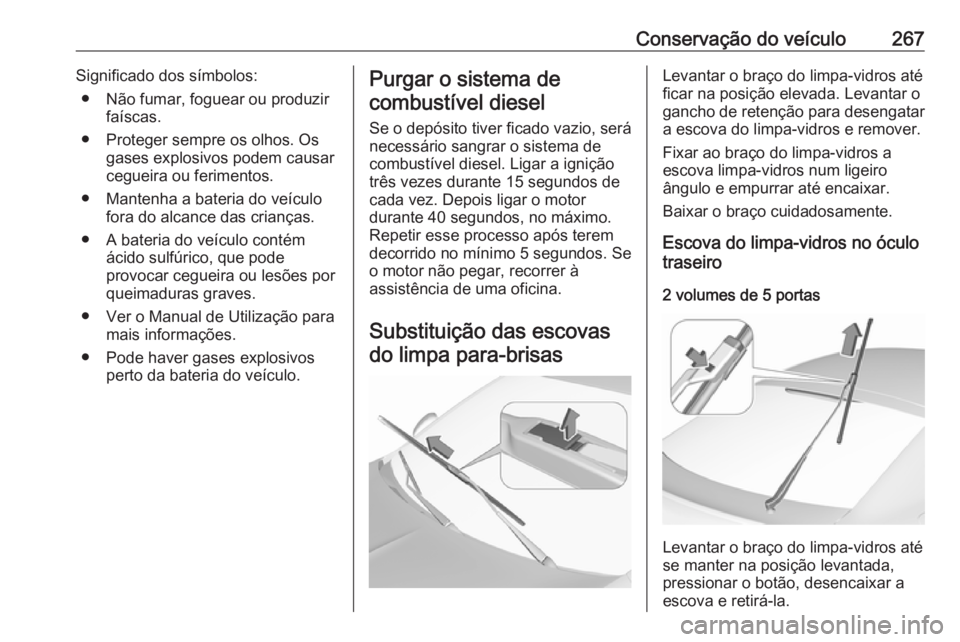

Conservação do veículo267Significado dos símbolos:● Não fumar, foguear ou produzir faíscas.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance das crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Ver o Manual de Utilização para mais informações.
● Pode haver gases explosivos perto da bateria do veículo.Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após terem
decorrido no mínimo 5 segundos. Se
o motor não pegar, recorrer à
assistência de uma oficina.
Substituição das escovas do limpa para-brisasLevantar o braço do limpa-vidros até
ficar na posição elevada. Levantar o gancho de retenção para desengatar
a escova do limpa-vidros e remover.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
2 volumes de 5 portas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.

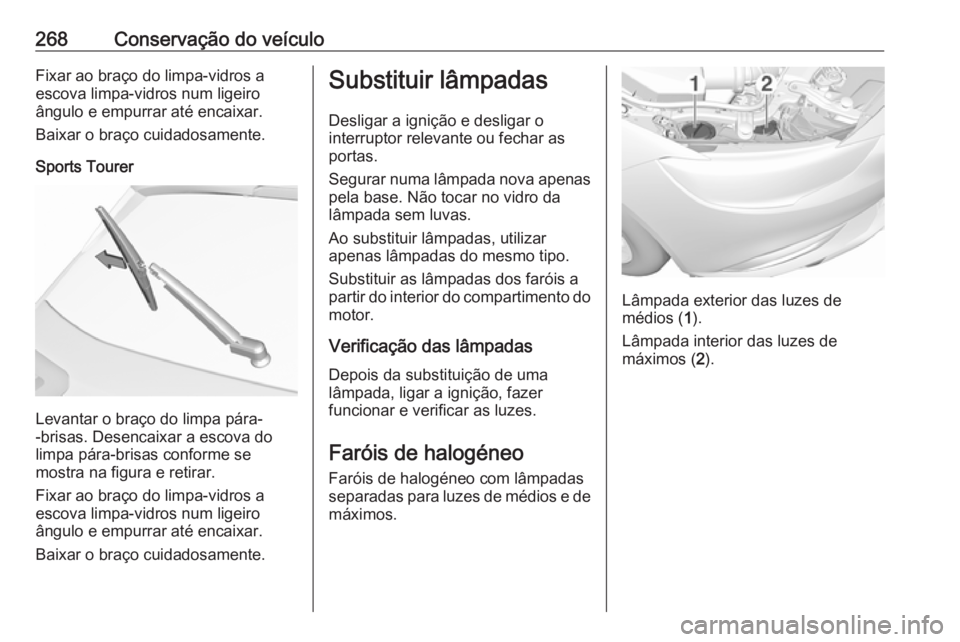

268Conservação do veículoFixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Sports Tourer
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos.
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).

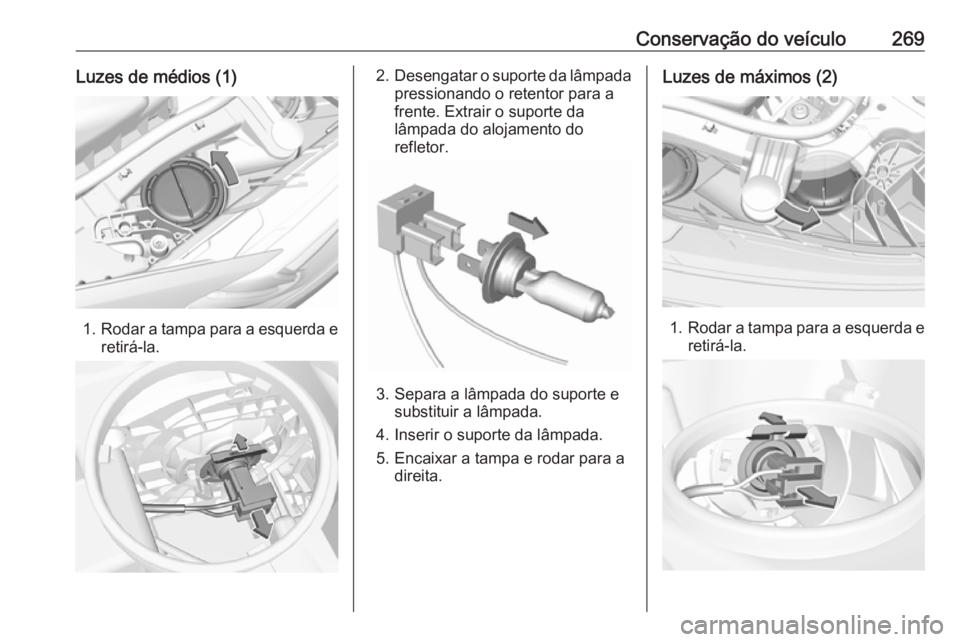

Conservação do veículo269Luzes de médios (1)
1.Rodar a tampa para a esquerda e
retirá-la.
2. Desengatar o suporte da lâmpada
pressionando o retentor para a
frente. Extrair o suporte da
lâmpada do alojamento do
refletor.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o suporte da lâmpada.
5. Encaixar a tampa e rodar para a direita.
Luzes de máximos (2)
1.Rodar a tampa para a esquerda e
retirá-la.

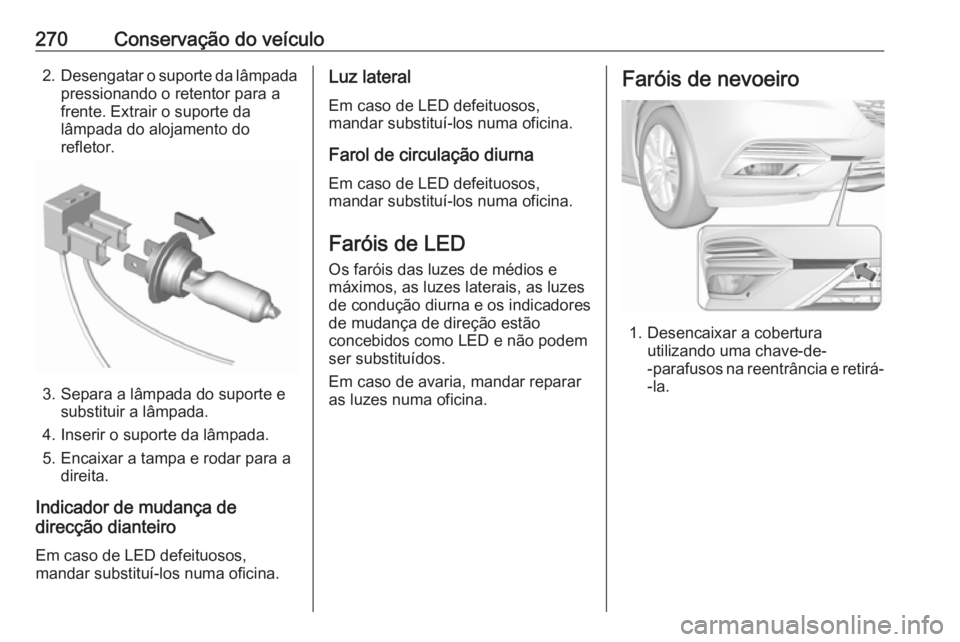

270Conservação do veículo2.Desengatar o suporte da lâmpada
pressionando o retentor para a
frente. Extrair o suporte da
lâmpada do alojamento do
refletor.
3. Separa a lâmpada do suporte e substituir a lâmpada.
4. Inserir o suporte da lâmpada.
5. Encaixar a tampa e rodar para a direita.
Indicador de mudança de
direcção dianteiro
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Luz lateral
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Farol de circulação diurnaEm caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de LED
Os faróis das luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e os indicadores
de mudança de direção estão
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.Faróis de nevoeiro
1. Desencaixar a cobertura utilizando uma chave-de--parafusos na reentrância e retirá-
-la.
