Caratteristiche tecniche
9-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Spia degli indicatori di direzione: LED
Spia problemi al motore: LED
Spia dell’ABS: LED (XP500A)
Spia sistema smart key:
LED
Fusibile:
Fusibile principale:40.0 A
Fusibile del faro:
10.0 A
Fusibile dell’impianto di segnalazione: 15.0 A
Fusibile dell’accensione: 7.5 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile della centralina dell’ABS:
7.5 A (XP500A)
Fusibile del motorino dell’ABS: 30.0 A (XP500A)
Fusibile del solenoide ABS: 15.0 A (XP500A)
Fusibile presa supplementare CC:
5.0 A
Fusibile di backup: 7.5 A
2PW-9-H1.book 3 ページ ２０１５年９月１６日 水曜日 午前１１時５７分
10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14

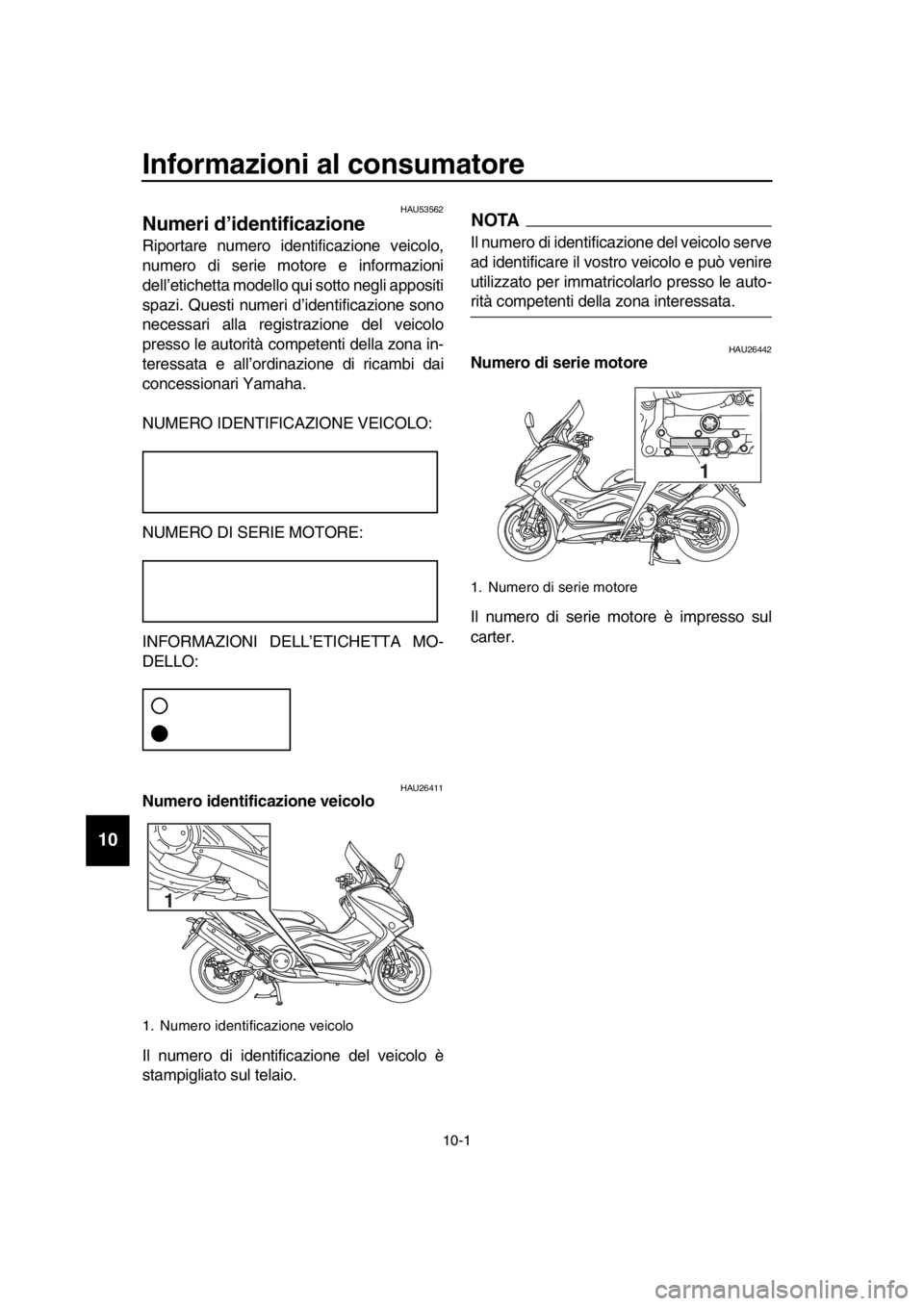

Informazioni al consumatore
HAU53562
Numeri d’identificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26411Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti della zona interessata.
HAU26442Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
2PW-9-H1.book 1 ページ ２０１５年９月１６日 水曜日 午前１１時５７分
Informazioni al consumatore
10-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14

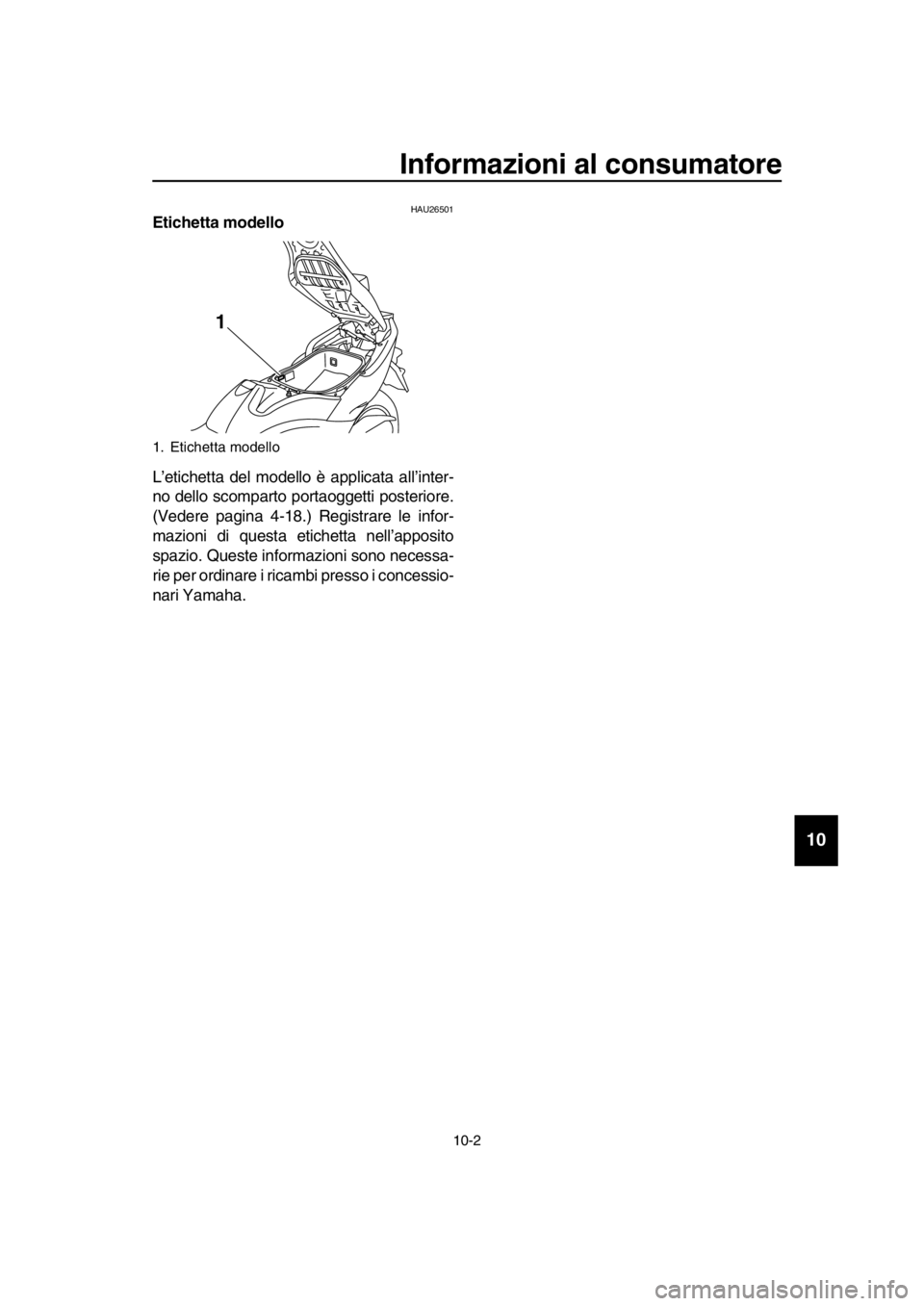

HAU26501Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 4-18.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste inform azioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Etichetta modello
1
2PW-9-H1.book 2 ページ ２０１５年９月１６日 水曜日 午前１１時５７分
11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Indice analitico
A
ABS (per modelli con ABS) ................... 4-13
Accelerazione e decelerazione ............... 6-3
Accensione del veicolo e sblocco del bloccasterzo.................................... 3-7
Apertura e chiusura della sella.............. 3-10
Assieme ammortizzatore ...................... 4-21
Avviare il motore ..................................... 6-2
Avvio del mezzo ...................................... 6-3
B
Batteria.................................................. 7-29
Batteria della smart key, sostituzione ..... 3-6
Blocco dello sterzo .................................. 3-9
Blocco freno posteriore, controllo ......... 7-22
C
Candele, controllo ................................. 7-10
Caratteristiche tecniche .......................... 9-1
Carburante ............................................ 4-15
Carburante, consigli per ridurne il
consumo ............................................... 6-5
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ....... 7-27
Cavalletto laterale ................................. 4-22
Cavi, controllo e lubrificazione .............. 7-25
Cavo del blocco freno posteriore, regolazione ......................................... 7-22
Chiave, modo di impiego di smart key e chiave meccanica .............................. 3-3
Commutatore luce abbagliante/ anabbagliante ..................................... 4-10
Consigli per una guida sicura.................. 1-5
Contagiri.................................................. 4-3
Convertitore catalitico ........................... 4-16
Cuscinetti ruote, controllo ..................... 7-28
D
Display multifunzione .............................. 4-3
E
Elemento filtrante, sostituzione ............. 7-16
Etichetta modello .................................. 10-2
F
Fari ........................................................ 7-32
Forcella, controllo.................................. 7-27
Frenatura ................................................ 6-4
Fusibili, sostituzione .............................. 7-30
G
Gioco della manopola acceleratore,
controllo .............................................. 7-17
Gioco delle leve freno anteriore e posteriore, controllo ............................ 7-21
Gioco valvole ........................................ 7-18
I
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 4-10
Interruttore di arresto motore ................ 4-10
Interruttore di segnalazione luce abbagliante......................................... 4-10
Interruttore indicatori di direzione ......... 4-10
Interruttore luci d’emergenza ................ 4-11
interruttore ON/avviamento .................. 4-10
Interruttori manubrio ............................. 4-10
K
Kit attrezzi............................................... 7-2
L
Lampada biluce fanalino/stop ............... 7-33
Lampada indicatore di direzione (anteriore), sostituzione...................... 7-34
Lampada luce targa, sostituzione ......... 7-35
Leva di blocco fr eno posteriore ............ 4-12
Leva freno, anteriore ............................ 4-11
Leva freno, posteriore .......................... 4-12
Leve freno, lubrificazione ..................... 7-26
Liquido freni, sostituzione ..................... 7-24
Liquido refrigerante .............................. 7-14
Livello liquido freni, controllo ................ 7-23
Luci di posizione anteriori ..................... 7-33
M
Manopola e cavo acceleratore,
controllo e lubrificazione..................... 7-26
Manutenzione e lubrificazione, periodiche............................................. 7-4
Manutenzione, sistema di controllo emissioni .............................................. 7-3
Modalità di emergenza ......................... 7-39
Modalità di parcheggio ......................... 3-11
N
Numeri d’identificazione ....................... 10-1
Numero di serie motore ........................ 10-1
Numero identificazione veicolo ............. 10-1
O
Olio motore e cartuccia filtro olio .......... 7-11
P
Pannelli, rimozione ed installazione ....... 7-8
Parabrezza ........................................... 4-19
Parcheggio ............................................. 6-6
Pastiglie del freno anteriore e posteriore, controllo............................ 7-23
Pneumatici............................................ 7-18
Poggiaschiena pilota, regolazione ........ 4-17
Portacasco ........................................... 4-17
Posizioni dei componenti........................ 2-1
2PW-9-H1.book 1 ページ ２０１５年９月１６日 水曜日 午前１１時５７分
Indice analitico
11-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Presa ausiliaria (CC) .............................4-24
Pulizia ......................................................8-1
R
Raggio d’azione del sistema smart key ........................................................3-2
Regime del minimo................................7-17
Ricerca ed eliminazione guasti..............7-35
Rimessaggio............................................8-4
Rodaggio .................................................6-5
Ruote .....................................................7-20
S
Sistema d’interruzione circuito
accensione ..........................................4-22
Sistema smart key ...................................3-1
Smart key ................................................3-5
Specchietti retrovisori ............................4-21
Spegnimento del veicolo .........................3-8
Spia ABS (per i modelli con ABS) ...........4-1
Spia guasto motore .................................4-1
Spia luce abbagliante ..............................4-1
Spia sistema smart key ...........................4-2
Spie di segnalazione e di avvertimento .........................................4-1
Spie indicatore di direzione .....................4-1
Sterzo, controllo ....................................7-28
T
Tabelle di ricerca ed eliminazione guasti ..................................................7-37
Tachimetro ..............................................4-2
Tappo serbatoio carburante ..................4-14
Tensione della cinghia di trasmissione ........................................7-25
V
Vani portaoggetti ...................................4-18
Verniciatura opaca, prestare attenzione .............................................8-1
