YAMAHA TMAX 2016 Manuale duso (in Italian) Introduzione
HAU10114
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP500/XP500A, potrete avvalervi della vasta esperienza Yamaha e delle
tecnologie più avanzate profuse nella progettaz

Page 4 of 112

YAMAHA TMAX 2016 Manuale duso (in Italian) Informazioni importanti nel libretto uso e manutenzione
HAU63350
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specif iche sono soggetti a modi f

Page 5 of 112

YAMAHA TMAX 2016 Manuale duso (in Italian) Indice
Informazioni di sicurezza................. 1-1
Ulteriori consigli per una guida sicura ........................................... 1-5
Descrizione ........................................ 2-1

Indice
Informazioni di sicurezza................. 1-1
Ulteriori consigli per una guida sicura ........................................... 1-5
Descrizione ........................................ 2-1

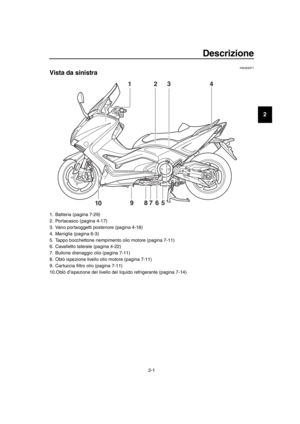

Vista da sinistra ............................... 2-1
Vista da destra ................................ 2-2
Comandi e strumentazione ............. 2-3

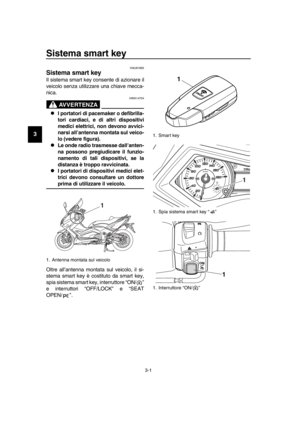

Sistema smart key ............................ 3-1
Sistema smart key ........................... 3-1
Raggio d’azione del sistema smart key ............................................... 3-2
Modo di impiego di smart key e chiave meccanica ........................ 3-3

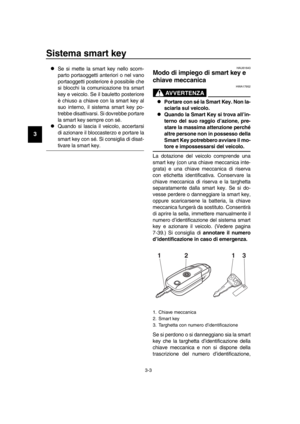

Smart key ........................................ 3-5

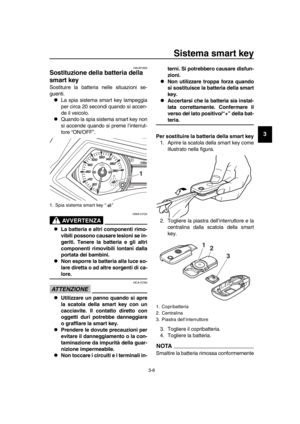

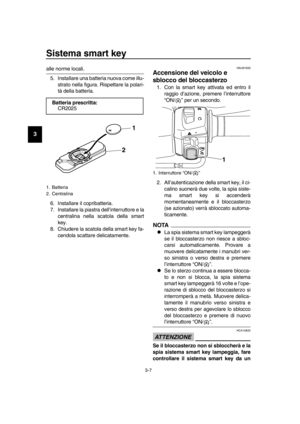

Sostituzione della batteria della smart key ..................................... 3-6
Accensione del veicolo e sblocco
del bloccasterzo ........................... 3-7
Spegnimento del veicol o ................. 3-8
Blocco dello sterzo .......................... 3-9
Apertura e chiusura della sella ...... 3-10
Modalità di parcheggio .................. 3-11
Funzioni degli strumenti e dei
comandi ............................................. 4-1
Spie di segnalazione e di avvertimento ................................ 4-1

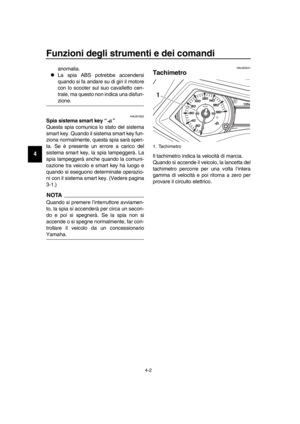

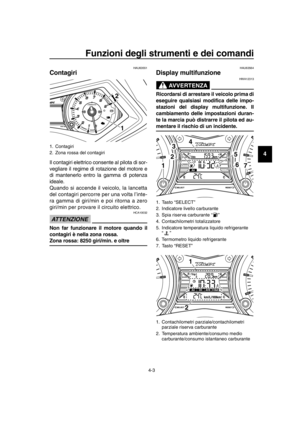

Tachimetro ...................................... 4-2
Contagiri .......................................... 4-3

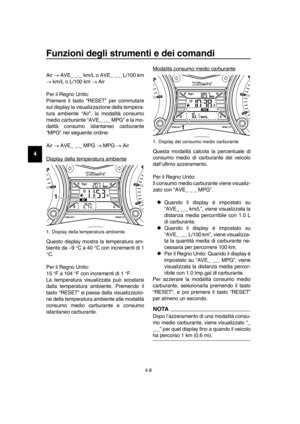

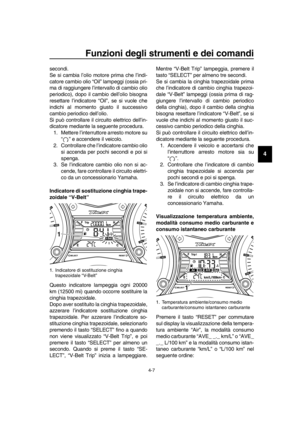

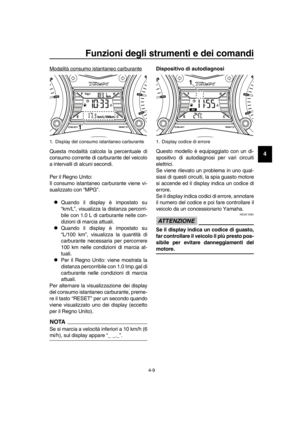

Display multifunzione ...................... 4-3
Interruttori manubrio ...................... 4-10

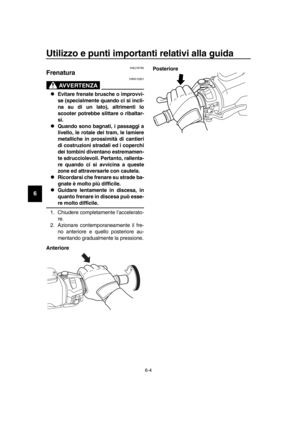

Leva freno anteriore .................. .... 4-11
Leva freno posteriore . ................... 4-12
Leva di blocco freno posteriore ..... 4-12
ABS (per modelli con ABS) ........... 4-13
Tappo serbatoio carburante .......... 4-14
Carburante .................................... 4-15
Convertitore catalitico .................... 4-16
Regolazione del poggiaschiena pilota .......................................... 4-17
Portacasco .................................... 4-17
Vani portaoggetti ........................... 4-18
Parabrezza .................................... 4-19
Specchietti retrovisori .................... 4-21 Assieme ammortizzatore .............. 4-21
Cavalletto laterale ......................... 4-22
Sistema d’interruzione circuito
accensione ................................ 4-22
Presa ausiliaria (CC) ..................... 4-24
Per la vostra sicurezza – controlli
prima dell’utilizzo ............................. 5-1
Utilizzo e punti importanti relativi
alla guida ........................................... 6-1
Avviare il motore ............................ 6-2
Avvio del mezzo .............................. 6-3
Accelerazione e dece lerazione ....... 6-3
Frenatura ........ ................................ 6-4
Consigli per ridurre il consumo del
carburante ................................... 6-5
Rodaggio......... ................................ 6-5

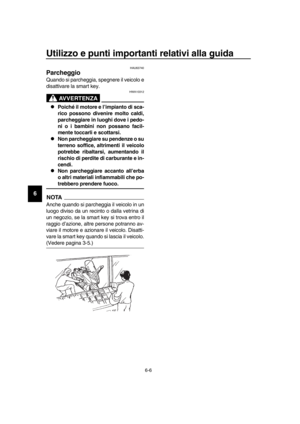

Parcheggio ...................................... 6-6
Manutenzione e regolazione
periodiche ......................................... 7-1
Kit attrezzi ....................................... 7-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni...................................... 7-3
Tabella manutenzione generale e
lubrificazione................................ 7-4

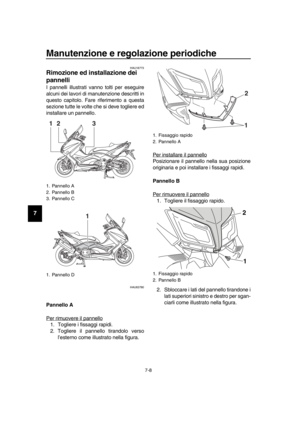

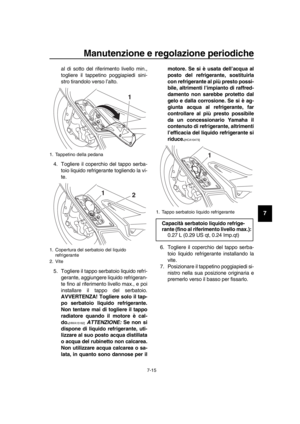

Rimozione ed installazione dei pannelli ........................................ 7-8
Controllo delle candele ................. 7-10
Olio motore e cartucci a filtro olio... 7-11
Liquido refrigerante ....................... 7-14
Sostituzione elemento filtrante ...... 7-16
Regolazione del regime del minimo ....................................... 7-17
Controllo del gioco della manopola acceleratore .............. 7-17
Gioco valvole ................................ 7-18
Pneumatici .................................... 7-18
Ruote in lega ................................. 7-20

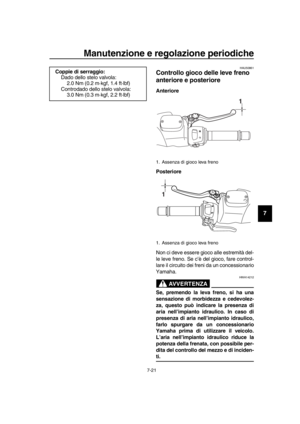

Controllo gioco delle leve freno
anteriore e posteriore ................ 7-21
Regolazione del cavo del blocco freno posteriore ......................... 7-22
2PW-9-H1.book 1 ページ２０１５年９月１６日　水曜日　午前１１時５７分

Page 6 of 112

YAMAHA TMAX 2016 Manuale duso (in Italian) Indice
Controllo del blocco freno posteriore ...................................7-22
Controllo delle pastiglie del freno anteriore e posteriore .................7-23
Controllo del livello liquido fre

Indice
Controllo del blocco freno posteriore ...................................7-22
Controllo delle pastiglie del freno anteriore e posteriore .................7-23
Controllo del livello liquido freni .....7-23
Sostituzione del liquido freni ..........7-24
Tensione della cinghia di trasmissione ...............................7-25
Controllo e lubrificazione dei cavi .............................................7-25
Controllo e lubrificazione della manopola e del cavo
acceleratore ...............................7-26
Lubrificazione delle leve freno anteriore e posteriore .................7-26

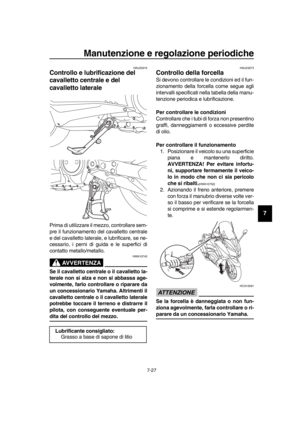

Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale . ......................7-27
Controllo della forcella ...................7-27
Controllo dello sterzo .....................7-28
Controllo dei cuscinetti ruote .........7-28

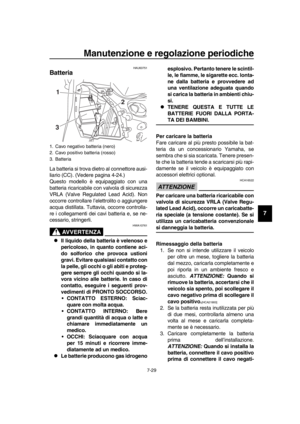

Batteria ..........................................7-29
Sostituzione dei fusibili ..................7-30

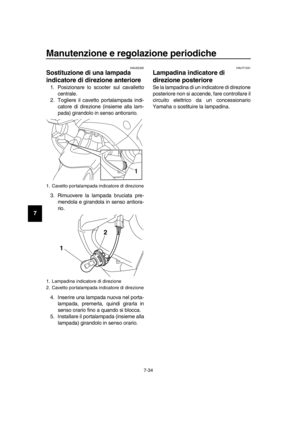

Fari ................................................7-32
Luci di posizione anteriori ..............7-33
Lampada biluce fanalino/stop ........7-33
Sostituzione di una lampada
indicatore di direzione
anteriore .....................................7-34
Lampadina indicatore di
direzione posteriore....................7-34
Sostituzione della lampada luce targa ...........................................7-35
Ricerca ed eliminazione guasti ......7-35
Tabelle di ricerca ed eliminazione guasti..........................................7-37
Modalità di emergenza ..................7-39
Cura e rimessaggio dello scooter ...8-1
Verniciatura opaca, prestare attenzione.....................................8-1
Pulizia ..............................................8-1
Rimessaggio ....................................8-4 Caratteristiche tecniche
................... 9-1
Informazioni al consumatore......... 10-1

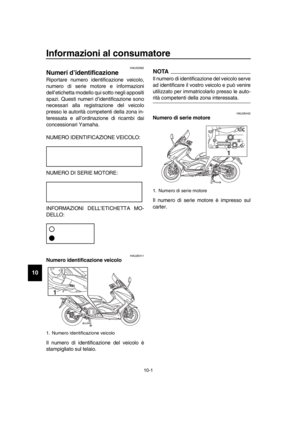

Numeri d’identificazione ................ 10-1
Indice analitico ................................ 11-1
2PW-9-H1.book 2 ページ２０１５年９月１６日　水曜日　午前１１時５７分

Page 7 of 112

YAMAHA TMAX 2016 Manuale duso (in Italian) 1-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Informazioni di sicurezza
HAU1026B
Siate un propriet ario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
r

1-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Informazioni di sicurezza
HAU1026B
Siate un propriet ario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.
Rispettare le avvert enze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.
Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.
Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti dovrebbero
essere addestrati da un istruttore qua-
lificato. Contattare un concessionario
di scooter autorizz ato per informazioni
sui corsi di addestramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen- ti del mezzo. Vedere pagina 5-1 per l’elenco
dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
Indossare un giubbotto con colori brillanti.
Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
Viaggiare dove gli altri utenti della
strada possano ve dervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
Mai eseguire interventi di manuten- zione su uno scooter senza disporre
di conoscenze adeguate. Contatta-
re un concessionario di scooter au-
torizzato per ricevere informazioni
sulla manutenzione base dello sco-
oter. Alcuni interventi di manuten-
zione possono essere eseguiti solo
da personale qualificato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida. Accertarsi di essere qualificati, e prestare il proprio scooter soltanto a
piloti esperti.
Essere consci delle proprie capacità e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
2PW-9-H1.book 1 ページ２０１５年９月１６日　水曜日　午前１１時５７分

Page 8 of 112

YAMAHA TMAX 2016 Manuale duso (in Italian) Informazioni di sicurezza
1-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.
Molti incidenti vengono provocati da
e

Informazioni di sicurezza
1-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.
Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
va a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia. Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire- zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
La posizione del conducente e del
passeggero è important e per il control-
lo del mezzo.
Durante la marcia, per mantenere il controllo dello scooter il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
Il passeggero deve tenersi sempre con entrambe le mani al conducen-
te, alla cinghia sella o alla maniglia,
se presente, e tenere entrambi i pie-
di sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare ferma-
mente entrambi i piedi sui poggia-
piedi passeggero.
Non guidare mai sotto l’influsso di al-
cool o droghe.
Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il fattore più importante nella
prevenzione o nella riduzione di lesioni alla
testa.
Utilizzare sempre un casco omologa- to.
Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.
Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico si
scaldano molto durante o dopo il fun-
zionamento e possono provocare
scottature.
Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenam ento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.
Non far funzionare il motore al chiuso.
2PW-9-H1.book 2 ページ２０１５年９月１６日　水曜日　午前１１時５７分

Load next 8 pages

Page: 1-8 9-16 17-24 25-32 33-40 ... 112 next >

air conditioning spare wheel change language airbag off technical specifications warning lights
