2016 TOYOTA RAV4 Brugsanvisning (in Danish)

5217-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje
X2AD-FTV- og 2AD-FHV-motorer
Sikringsbokse (→S. 563)
Beholder til kølervæske (→ S. 528)
Dæksel til motoroliepåfyldning (→ S. 525)
Brændstoffilter ( →S. 536)
Batteri (→ S. 530) Køler
(→ S. 529)
Intercooler ( →S. 529)
Kondensator ( →S. 529)
Køleventilatorer
Oliemålepind ( →S. 523)
Sprinklervæskebeholder (→ S. 534)1
2
3
4
5
6
7
8
9
10
11
OM42A45DK.book Page 521 Thursd ay, December 10, 2015 7:36 PM

5227-3. Gør-det-selv vedligeholdelse
OM42A45DK

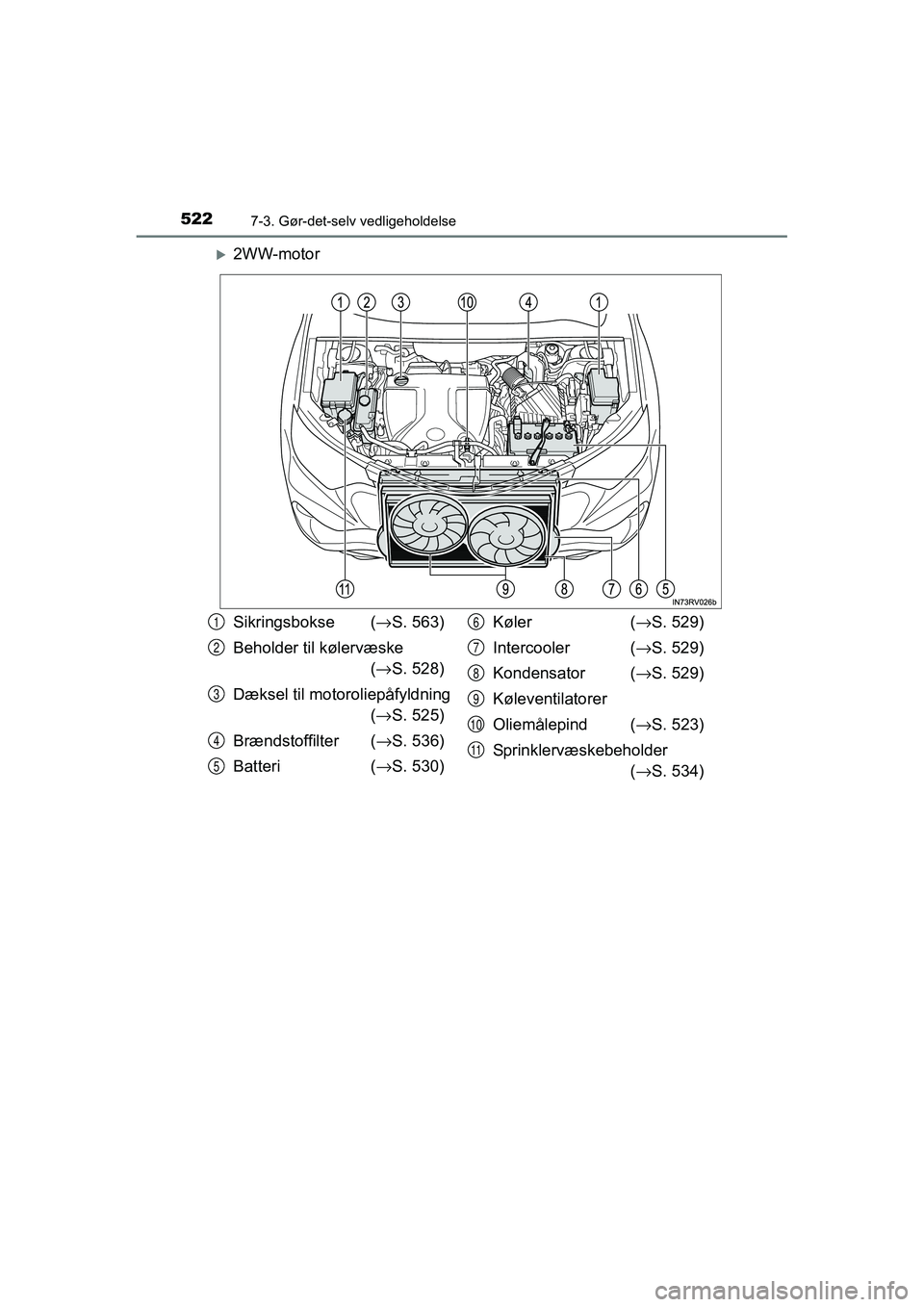

X2WW-motor
Sikringsbokse (→S. 563)
Beholder til kølervæske (→ S. 528)
Dæksel til motoroliepåfyldning (→ S. 525)
Brændstoffilter ( →S. 536)
Batteri (→ S. 530) Køler
(→ S. 529)
Intercooler ( →S. 529)
Kondensator ( →S. 529)
Køleventilatorer
Oliemålepind ( →S. 523)
Sprinklervæskebeholder (→ S. 534)1
2
3
4
5
6
7
8
9
10
11
OM42A45DK.book Page 522 Thursd ay, December 10, 2015 7:36 PM

5237-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje
Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
■Kontrol af oliestand
Parkér bilen på jævnt underlag. N år motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Motorolie
1
2
X3ZR-FE- og 3ZR-FAE-motorerX2AR-FE-motor
X2AD-FTV- og 2AD-FHV-motorerX2WW-motor
3
OM42A45DK.book Page 523 Thursd ay, December 10, 2015 7:36 PM

5247-3. Gør-det-selv vedligeholdelse
OM42A45DK
Flad målepind og ikke-flad målepind type B: Før målepinden helt
ind igen.
Ikke-flad målepind type A:
Før den ikke-flade målepind
helt ind, så dens fremståen-
de dele ( i illustrationen)
vender ind mod motoren.
Træk den ud igen, idet du holder kluden under enden, og kontrollér
oliestanden.Lav
Normal
For meget
Målepindens form kan variere af hængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.4
1
5
1
2
3
XFlad målepindXIkke-flad målepind type A
XIkke-flad målepind type B
Måleside
6
OM42A45DK.book Page 524 Thursd ay, December 10, 2015 7:36 PM

5257-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje
■Påfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme t ype, som allerede findes i motor en.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, kl ar, før
du påfylder olie.
Fjern påfyldningsdækslet v ed at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på i gen ved at dreje det med uret.
X3ZR-FE- og 3ZR-FAE-motorerX2AR-FE-motor
X2AD-FTV- og 2AD-FHV-motorerX2WW-motor
Valg af motorolie →S. 680
Oliemængde
(lav → fuld)
Benzinmotor 1,5 l
Dieselmotor
X2AD-FTV- og 2AD-FHV-motorer
1,6 l
X2WW-motor
1,2 l
Hjælpemidler Ren tragt
1
2
3
OM42A45DK.book Page 525 Thursday, December 10, 2015 7:36 PM

5267-3. Gør-det-selv vedligeholdelse
OM42A45DK
■Motorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie p å mellem olie-
serviceintervallerne.
● Når motoren er ny, for eksempel lige efter at bilen er købt eller bilen har fået
ny motor
● Hvis der bruges olie af dårlig kvalitet eller med forkert visko sitet
● Hvis der køres med høje hastigheder eller tungt læs, ved bugser ing, eller
hvis der køres med hyppige accelerationer og decelerationer
● Hvis motoren kører længe i tomgang eller hvis der ofte køres i tæt trafik
■ Efter skift af motorolie (gælder kun for dieselmotorer)
Motorolievedligeholdelsesdataene skal nulstilles. Det gøres på følgende
måde:
Tryk på instrumentknappen eller , og vælg på multi-informa-
tionsdisplayet.
Tryk på eller på målerens kontakter, vælg "Vehicle Settings", og tryk
på .
Tryk på eller på målerens kontakter, vælg "Oil Maintenance", og
tryk på .
Vælg "Yes", og tryk på .
1
2
3
4
OM42A45DK.book Page 526 Thursd ay, December 10, 2015 7:36 PM

5277-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje
ADVARSEL
■Brugt motorolie
● Brugt motorolie indeholder potentielt skadelige forurenende sto ffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på hud en, skal du
vaske huden grundigt med vand og sæbe.
● Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det almindelige
husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, en tankstation eller forretning med autotilbehør angående
genanvendelse eller bortskaffelse.
● Hold børn på sikker afstand af brugt olie.
BEMÆRK
■Sådan undgår du alvo rlige motorskader
Kontrollér oliestanden regelmæssigt.
■ Ved olieskift
● Pas på, at du ikke spilder motorolie på bilens dele.
● Undgå at fylde for meget olie på, da det kan beskadige motoren.
● Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
● Kontrollér, at dækslet til motoroliepåfyldning er skruet forsva rligt fast.
■ Sådan undgår du skader på motoren (dieselmotor)
→ S. 685, 686
OM42A45DK.book Page 527 Thursd ay, December 10, 2015 7:36 PM

5287-3. Gør-det-selv vedligeholdelse
OM42A45DK
Kølervæskestanden er i orden, hvis den er mellem stregerne "FULL"
og "LOW" på beholderen , når motoren er kold.
Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller under
stregen "LOW", skal du påfylde
kølervæske op til stregen "FULL".
( →S. 664)
■ Valg af kølervæske
XUndtagen 2WW-motorer
Brug kun "Toyota Super Long Life Coolant" eller en anden højkva litets
etylenglykol-baseret kølervæske uden silikat, amin, nitrit elle r borat med lang-
tidsvirkende organisk syre-teknologi.
"Toyota Super Long Life Coolant" er en blanding af 50 % kølervæs ke og 50 %
demineraliseret vand. (Minimumstemperatur: -35 °C)
XFor 2WW-motorer
Brug kun "Toyota Genuine Premium Long Life Coolant 2WW" eller t ilsvarende.
"Toyota Genuine Premium Long Life Coolant 2WW" er et koncentrer et produkt,
der altid skal blandes i forholdet 50 % kølervæske og 50 % demine raliseret
vand. (Virker ned til: -35 °C)
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for nærmere oplysninger om kølervæske.
■ Hvis kølervæskestanden falder kort tid efter påfyldning
Foretag en visuel kontrol af køleren, slangerne, dækslet til kø lervæskebehol-
deren, afløbshanen og vandpumpen.
Hvis du ikke kan finde nogen lækage, skal du få en autoriseret Toyota-forhand-
ler/-reparatør eller an dre kvalificerede fagfolk til at teste d ækslet og kontrollere
kølesystemet for lækage.
Kølervæske
1
2
3
OM42A45DK.book Page 528 Thursd ay, December 10, 2015 7:36 PM
