2016 TOYOTA RAV4 Brugsanvisning (in Danish)

5137-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje
Sikkerhedsforanstaltninger ved gør-det-selv
vedligeholdelse
Hvis du udfører vedligeholdelse selv, skal du omhyggeligt følge
den procedure, der er b eskrevet i dette kapitel.
HjælpemidlerDele og hjælpemidler
Batteriets tilstand
(→ S. 530)• Varmt vand•Natron•Fedt
• Almindelig skruenøgle (til polsko)
• Destilleret vand
Kølervæskestand
(→ S. 528)
• Undtagen 2WW-motorer: "Toyota Super Long Life
Coolant" eller en anden højkvalitets ætylenglykol-
baseret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-teknologi
"Toyota Super Long Life Coolant" er en blanding af
50 % kølervæske og 50 % demineraliseret vand.
• For 2WW-motorer: "Toyota Genuine Premium LongLife Coolant 2WW" eller tilsvarende. "Toyota Genuine
Premium Long Life Coolant 2WW" er et koncentreret
produkt, der altid skal blandes i forholdet 50 % køler-
væske og 50 % demineraliseret vand.
Kontakt en autoriseret Toy ota-forhandler/-reparatør
eller andre kvalificerede fagfolk for at få oplysninger om
brug af andre godkendte kølervæsker af tilsvarende
kvalitet.
• Tragt (kun til påfyldning af kølervæske)
Motoroliestand
( → S. 523)
• Undtagen 2WW-motorer: "Toyota Genuine Motor Oil"
eller tilsvarende
• For 2WW-motorer: "Toyota Genuine Motor Oil 5W-30Premium Fuel Economy til 2WW-motorer". Kontakt en
autoriseret Toyota-forhandl er/-reparatør eller andre
kvalificerede fagfolk for at få oplysninger om brug af
andre godkendte motorolier af tilsvarende kvalitet.
• Klud eller køkkenrulle
• Tragt (kun til påfyldning af motorolie)
Sikringer
( → S. 563)• Sikring med samme amperetal som den oprindelige
Pærer
(→ S. 567)
• Pære med samme nummer og wattangivelse som
den originale
• Stjerneskruetrækker
• Almindelig skruetrækker• Skruenøgle
OM42A45DK.book Page 513 Thursd ay, December 10, 2015 7:36 PM

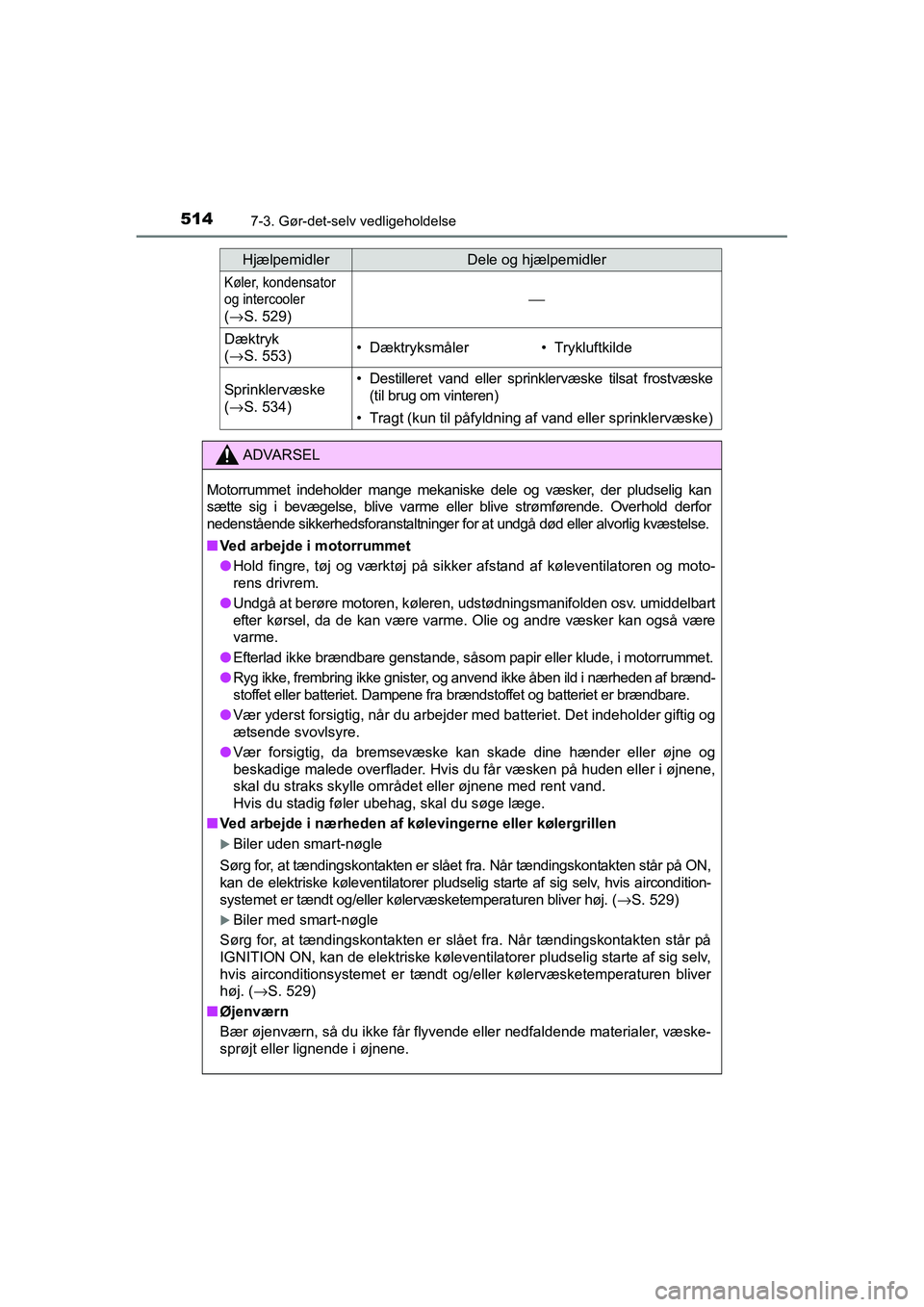

5147-3. Gør-det-selv vedligeholdelse
OM42A45DK
Køler, kondensator
og intercooler

( → S. 529)⎯
Dæktryk
(→ S. 553)• Dæktryksmåler• Trykluftkilde
Sprinklervæske
(→ S. 534)• Destilleret vand eller sprinklervæske tilsat frostvæske
(til brug om vinteren)
• Tragt (kun til påfyldning af vand eller sprinklervæske)
ADVARSEL
Motorrummet indeholder mange mekaniske dele og væsker, der plud selig kan
sætte sig i bevægelse, blive varme eller blive strømførende. Overhold derfor
nedenstående sikkerhedsforanstaltninger for at undgå død eller alvorlig kvæstelse.
■ Ved arbejde i motorrummet
● Hold fingre, tøj og værktøj på sikker afstand af køleventilator en og moto-
rens drivrem.
● Undgå at berøre motoren, køleren, udstødningsmanifolden osv. um iddelbart
efter kørsel, da de kan være varme. Olie og andre væsker kan og så være
varme.
● Efterlad ikke brændbare genstande, såsom papir eller klude, i m otorrummet.
● Ryg ikke, frembring ikke gnister, og anvend ikke åben ild i nær heden af brænd-
stoffet eller batteriet. Dampene fra brændstoffet og batteriet er brændbare.
● Vær yderst forsigtig, når du arbejder med batteriet. Det indeho lder giftig og
ætsende svovlsyre.
● Vær forsigtig, da bremsevæske kan skade dine hænder eller øjne og
beskadige malede overflader. Hvis du får væsken på huden eller i øjnene,
skal du straks skylle området eller øjnene med rent vand.
Hvis du stadig føler ubehag, skal du søge læge.
■ Ved arbejde i nærheden af kølevingerne eller kølergrillen
XBiler uden smart-nøgle
Sørg for, at tændingskontakten er slået fra. Når tændingskontakten står på ON,
kan de elektriske køleventilatorer pludselig starte af sig selv , hvis aircondition-
systemet er tændt og/eller kølervæsketemperaturen bliver høj. ( →S. 529)
XBiler med smart-nøgle
Sørg for, at tændingskontakten er slået fra. Når tændingskontak ten står på
IGNITION ON, kan de elektriske køleventilatorer pludselig start e af sig selv,
hvis airconditionsystemet er tændt og/eller kølervæsketemperatu ren bliver
høj. ( →S. 529)
■ Øjenværn
Bær øjenværn, så du ikke får flyvende eller nedfaldende materialer, væske-
sprøjt eller lignende i øjnene.
HjælpemidlerDele og hjælpemidler
OM42A45DK.book Page 514 Thursd ay, December 10, 2015 7:36 PM

5157-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje

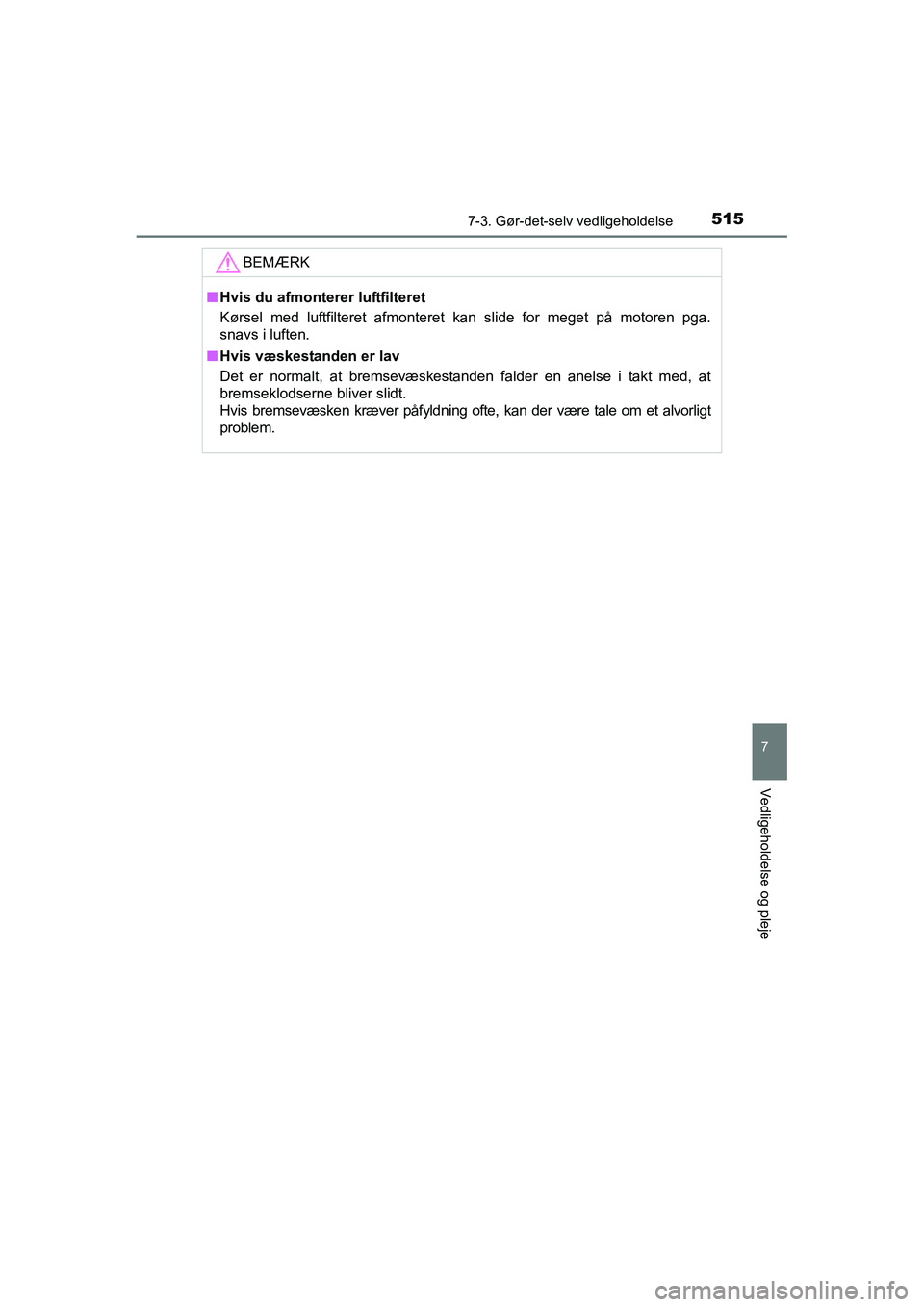

BEMÆRK
■Hvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan slide for meget på motoren pga.
snavs i luften.
■ Hvis væskestanden er lav
Det er normalt, at bremsevæskestanden falder en anelse i takt med, at
bremseklodserne bliver slidt.
Hvis bremsevæsken kræver påfyldning ofte, kan der være tale om et alvorligt
problem.
OM42A45DK.book Page 515 Thursd ay, December 10, 2015 7:36 PM

5167-3. Gør-det-selv vedligeholdelse
OM42A45DK

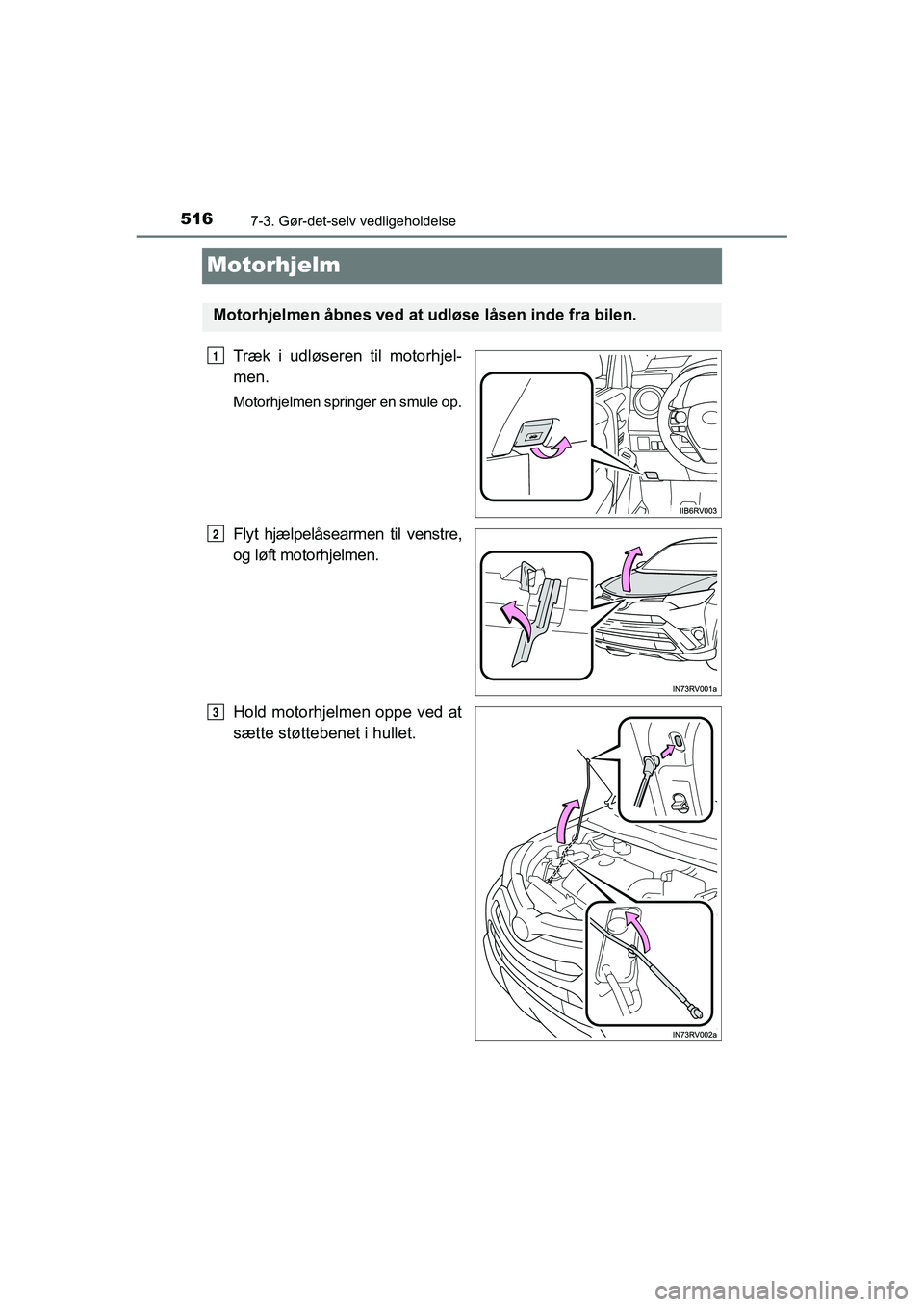

Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule op.
Flyt hjælpelåsearmen til venstre,
og løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM42A45DK.book Page 516 Thursd ay, December 10, 2015 7:36 PM

5177-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje

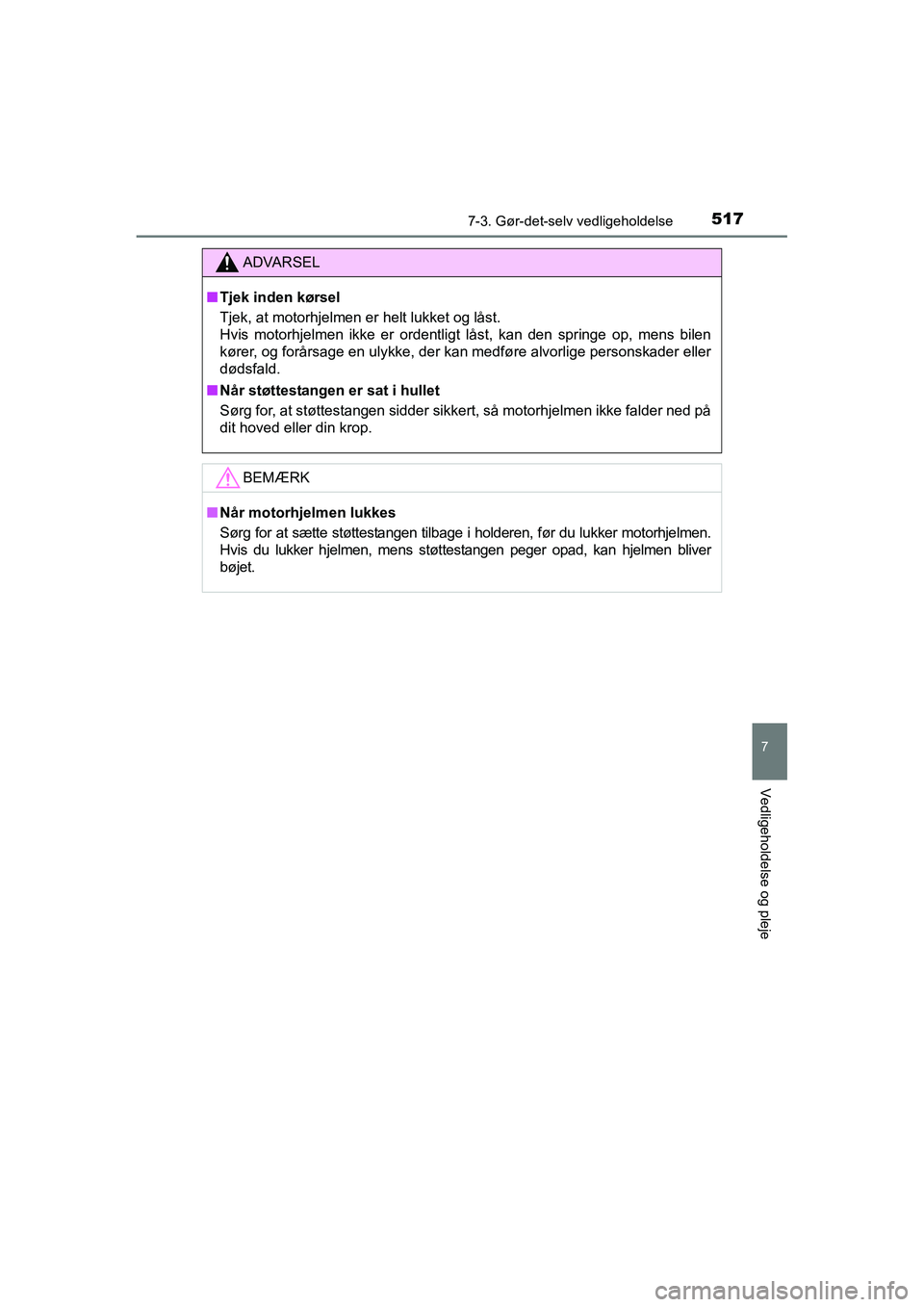

ADVARSEL
■Tjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
■ Når støttestangen er sat i hullet
Sørg for, at støttestangen sidder sikkert, så motorhjelmen ikke falder ned på
dit hoved eller din krop.
BEMÆRK
■ Når motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjelmen.
Hvis du lukker hjelmen, mens støttestangen peger opad, kan hjelmen bliver
bøjet.
OM42A45DK.book Page 517 Thursd ay, December 10, 2015 7:36 PM

5187-3. Gør-det-selv vedligeholdelse
OM42A45DK

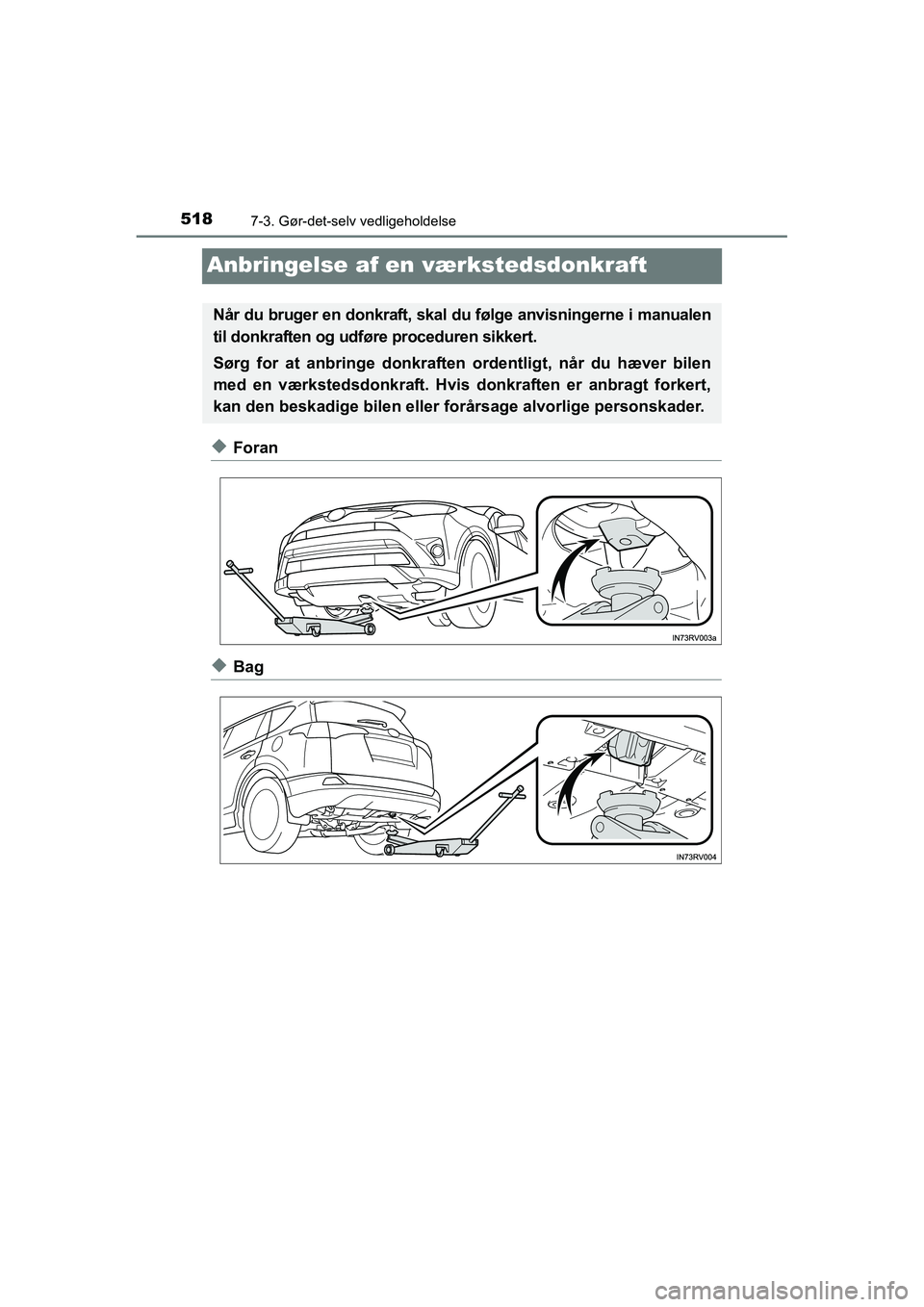

Anbringelse af en værkstedsdonkraft
◆Foran
◆Bag
Når du bruger en donkraft, skal du følge anvisningerne i manualen
til donkraften og udfør e proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bile n eller forårsage alvorlige personskader.
OM42A45DK.book Page 518 Thursd ay, December 10, 2015 7:36 PM

5197-3. Gør-det-selv vedligeholdelse
OM42A45DK
7
Vedligeholdelse og pleje

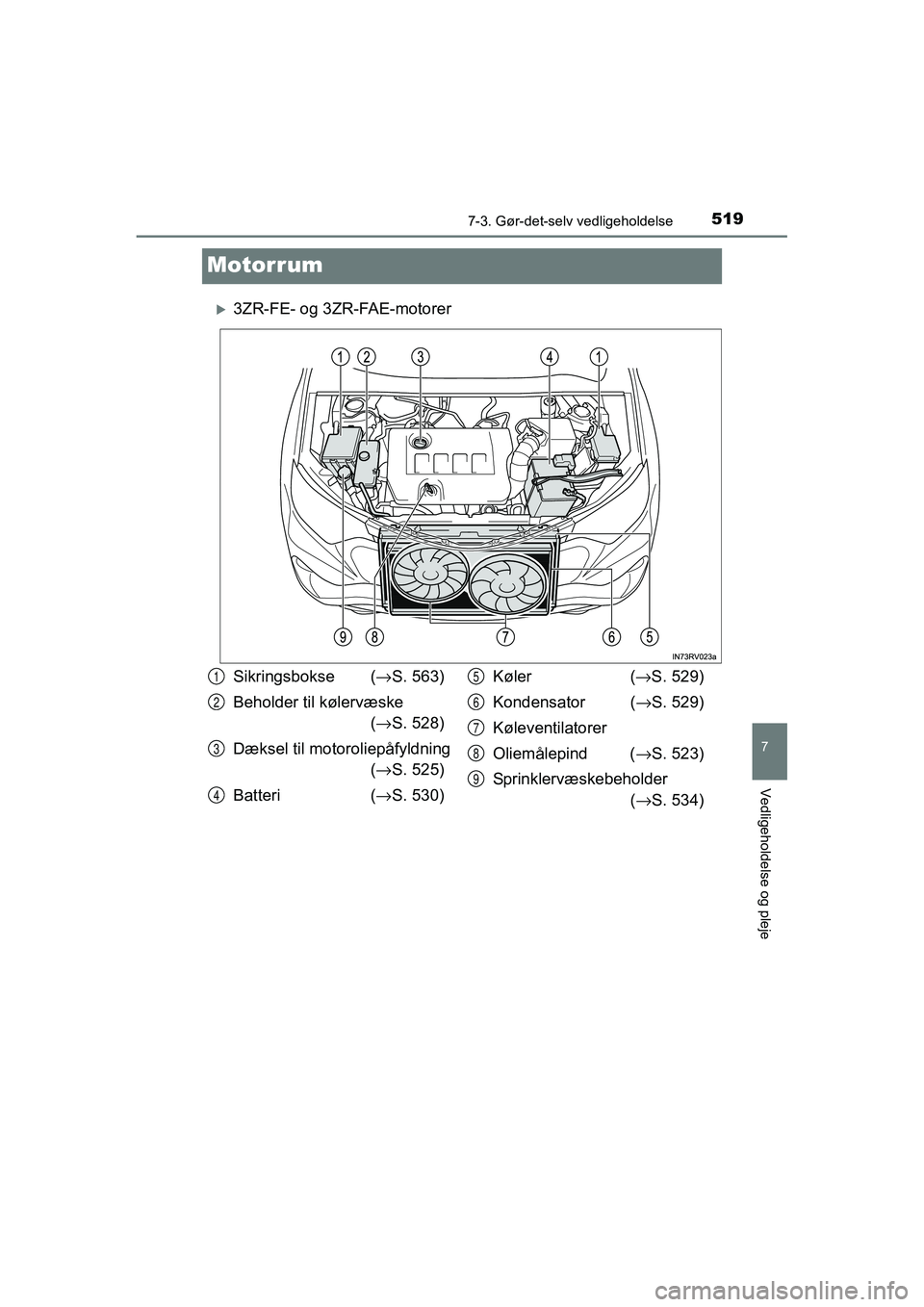

Motorrum
X3ZR-FE- og 3ZR-FAE-motorer
Sikringsbokse (→S. 563)
Beholder til kølervæske (→ S. 528)
Dæksel til motoroliepåfyldning (→ S. 525)
Batteri (→ S. 530) Køler
(→ S. 529)
Kondensator ( →S. 529)
Køleventilatorer
Oliemålepind ( →S. 523)
Sprinklervæskebeholder (→ S. 534)1
2
3
4
5
6
7
8
9
OM42A45DK.book Page 519 Thursd ay, December 10, 2015 7:36 PM

5207-3. Gør-det-selv vedligeholdelse
OM42A45DK

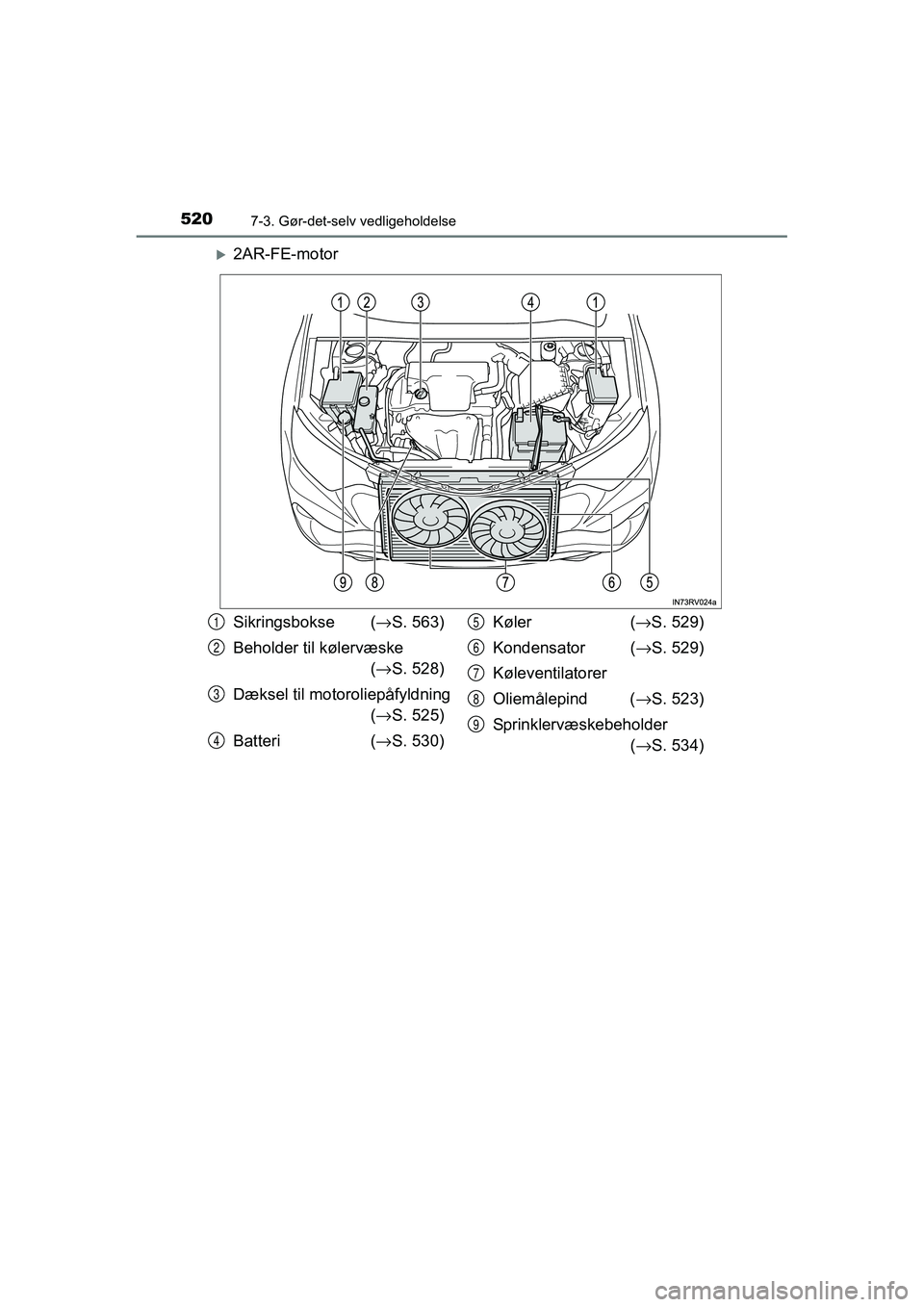

X2AR-FE-motor
Sikringsbokse (→S. 563)
Beholder til kølervæske (→ S. 528)
Dæksel til motoroliepåfyldning (→ S. 525)
Batteri (→ S. 530) Køler
(→ S. 529)
Kondensator ( →S. 529)
Køleventilatorer
Oliemålepind ( →S. 523)
Sprinklervæskebeholder (→ S. 534)1
2
3
4
5
6
7
8
9
OM42A45DK.book Page 520 Thursd ay, December 10, 2015 7:36 PM
