2016 TOYOTA HILUX Návod na použitie (in Slovakian)

5297-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť

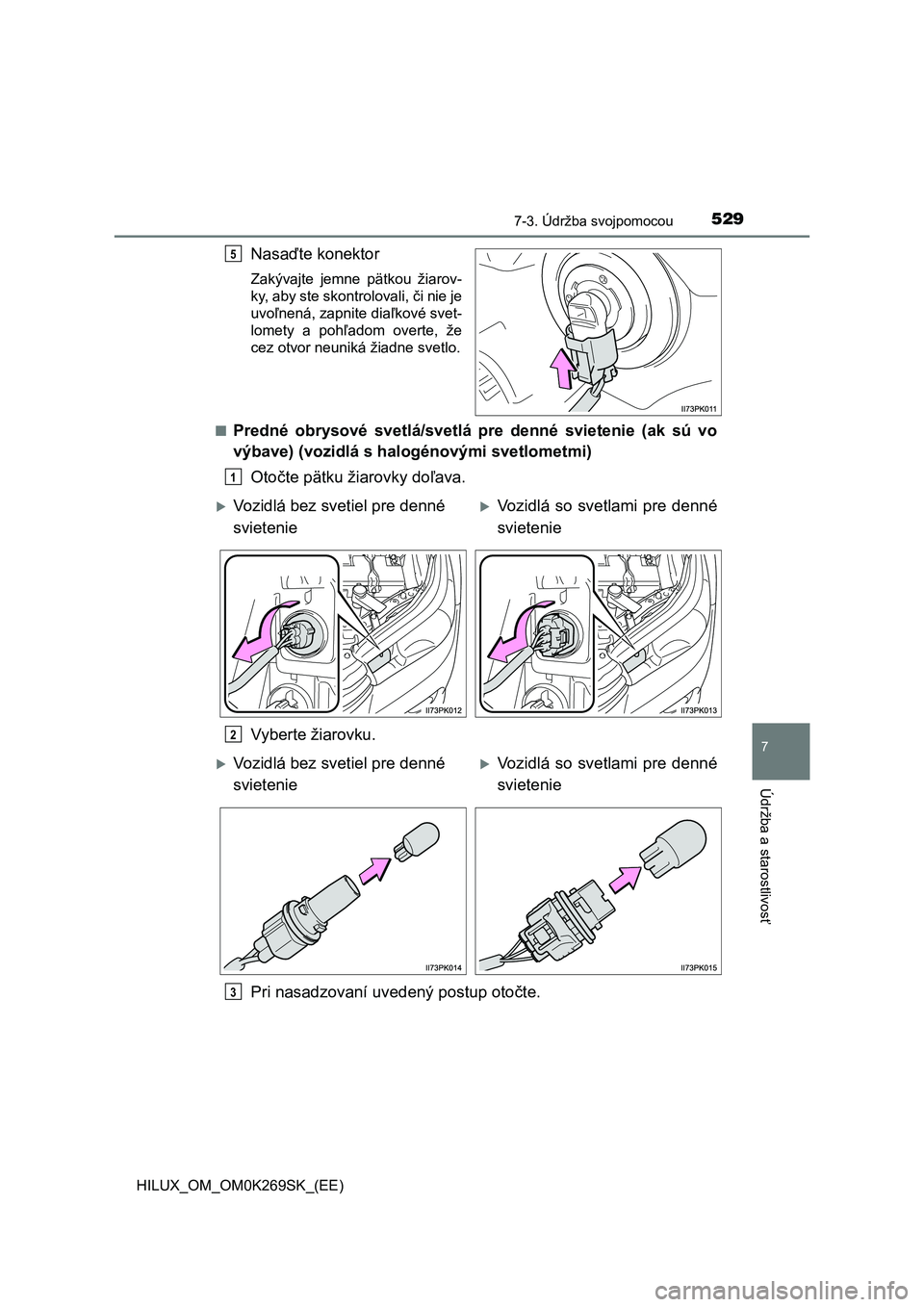

Nasaďte konektor
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite diaľkové svet-
lomety a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
■
Predné obrysové svetlá/svetlá pre denné svietenie (ak sú vo
výbave) (vozidlá s halogénovými svetlometmi)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
5
1
Vozidlá bez svetiel pre denné
svietenieVozidlá so svetlami pre denné
svietenie
2
Vozidlá bez svetiel pre denné
svietenieVozidlá so svetlami pre denné
svietenie
3

5307-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)■

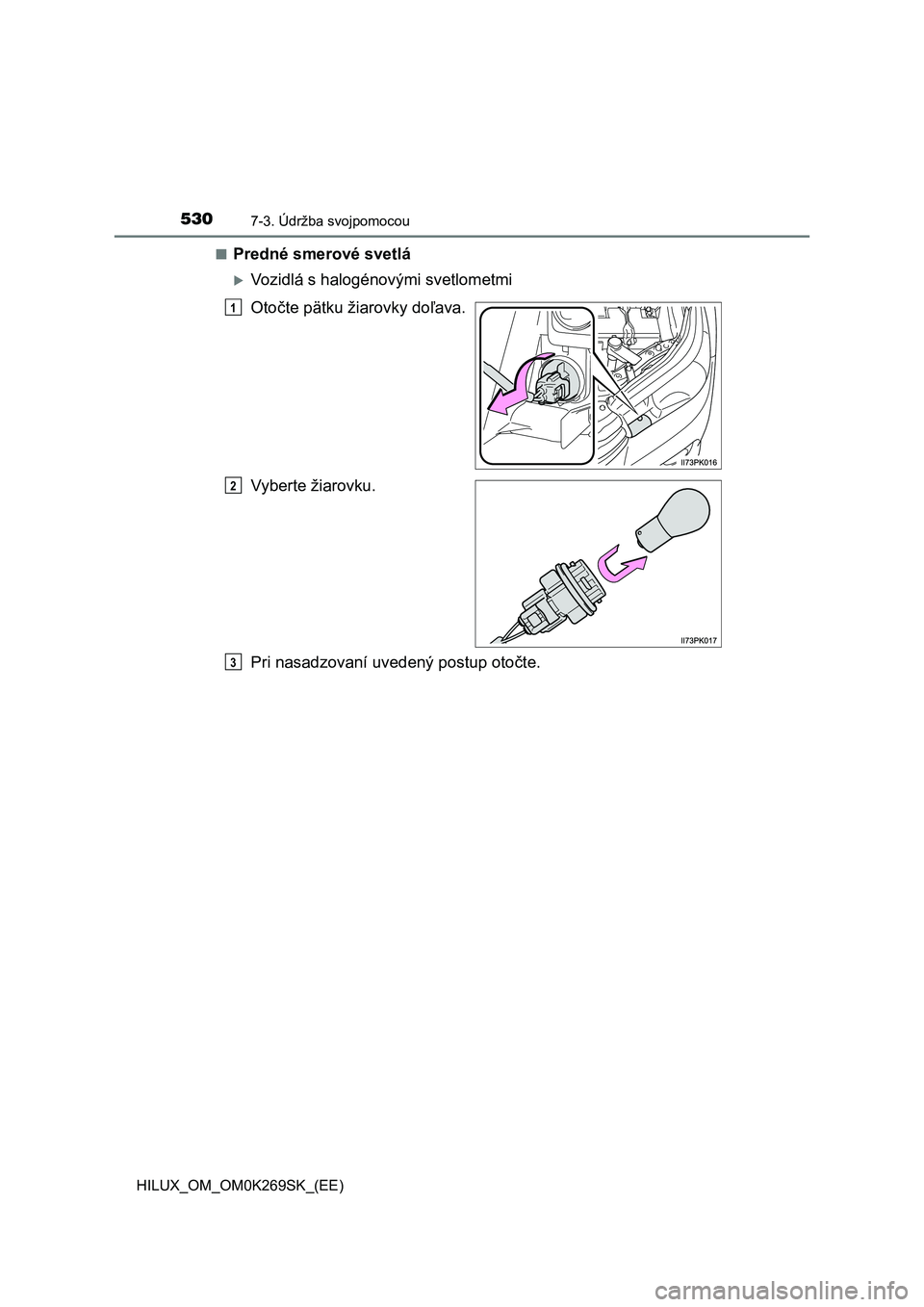

Predné smerové svetlá
Vozidlá s halogénovými svetlometmi
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3

5317-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť

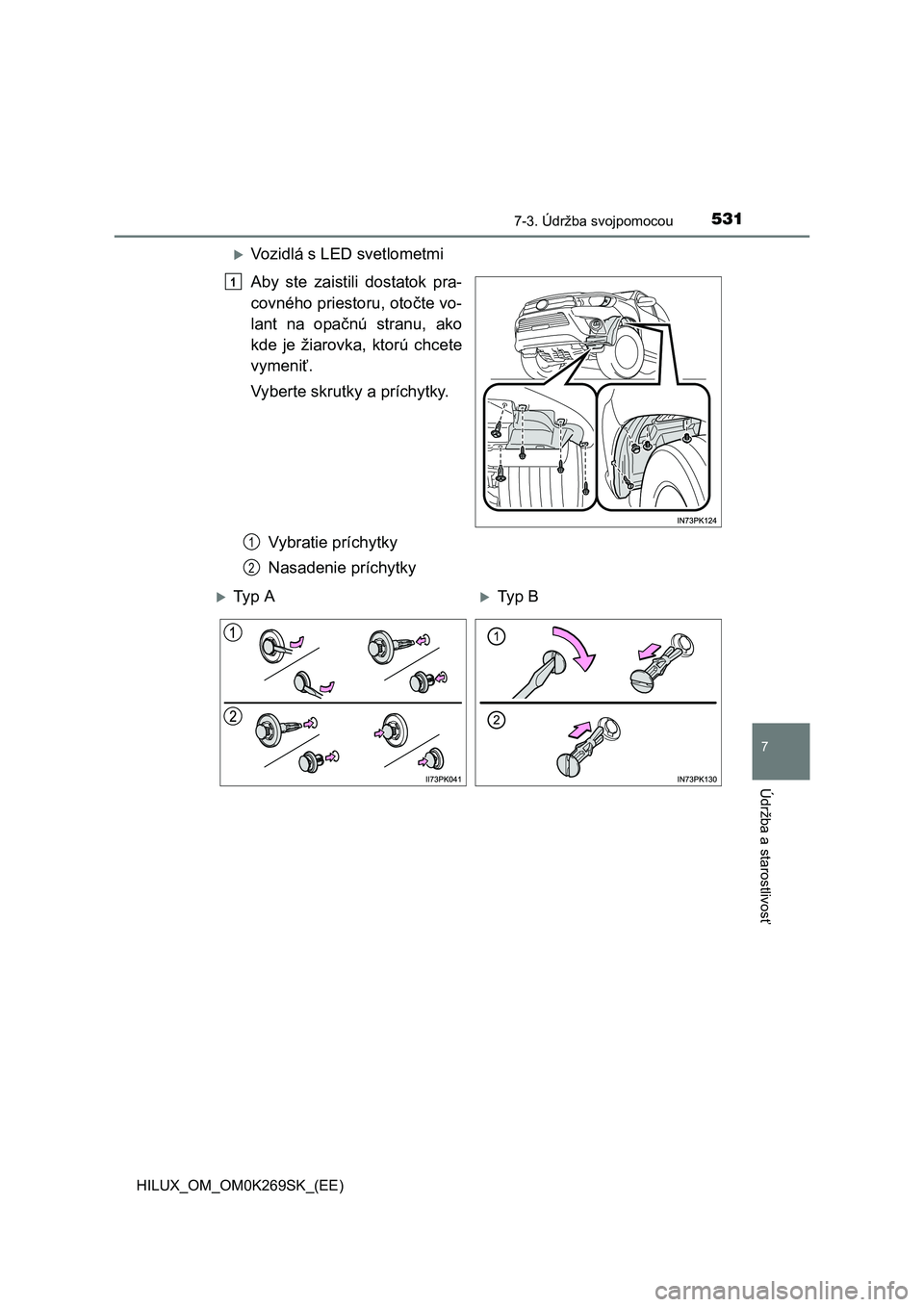

Vozidlá s LED svetlometmi
Aby ste zaistili dostatok pra-
covného priestoru, otočte vo-
lant na opačnú stranu, ako
kde je žiarovka, ktorú chcete
vymeniť.
Vyberte skrutky a príchytky.
Vybratie príchytky
Nasadenie príchytky
1
1
2
Ty p ATy p B

5327-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)

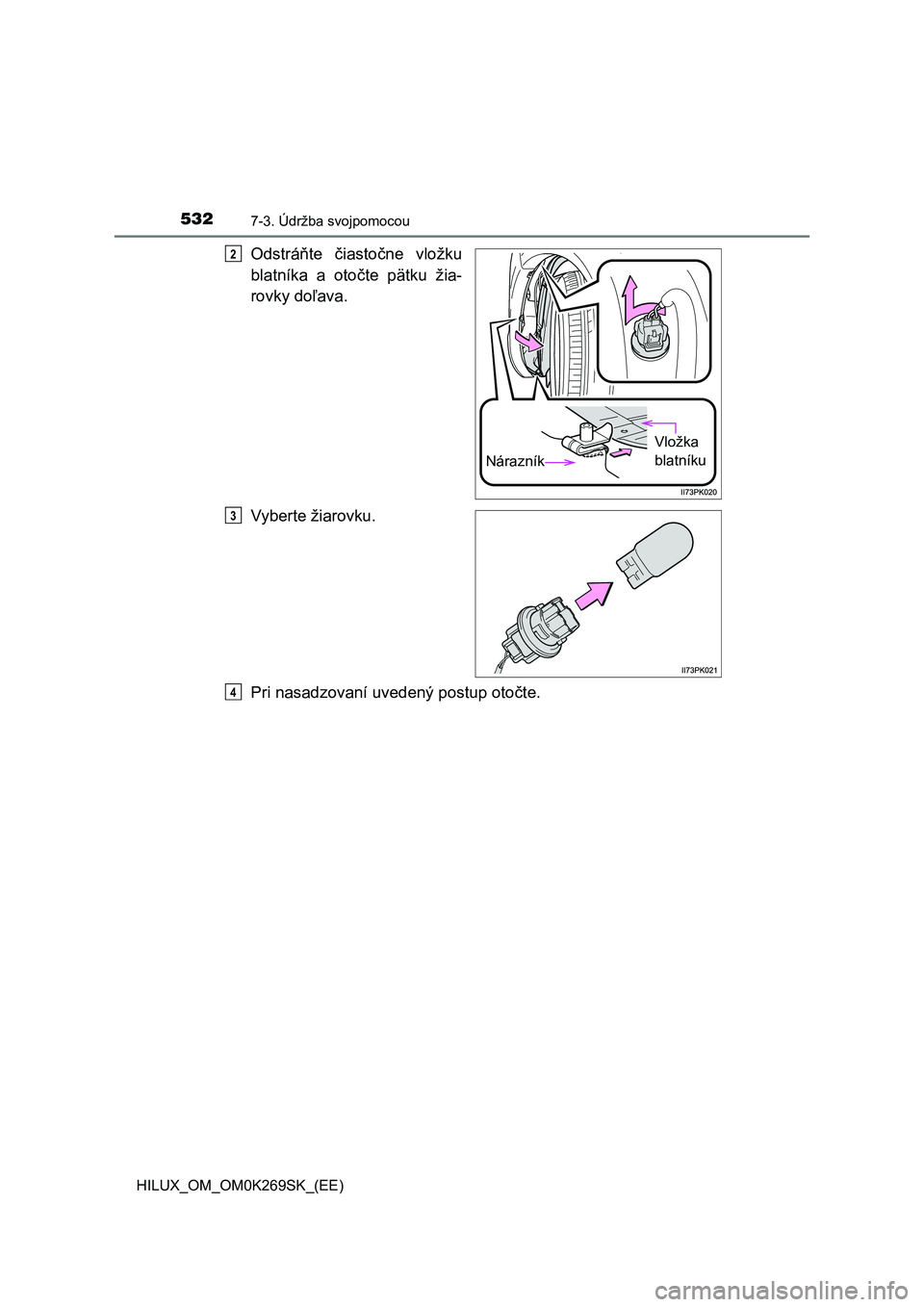

Odstráňte čiastočne vložku
blatníka a otočte pätku žia-
rovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
Nárazník
Vložka
blatníku
2
3
4

5337-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť

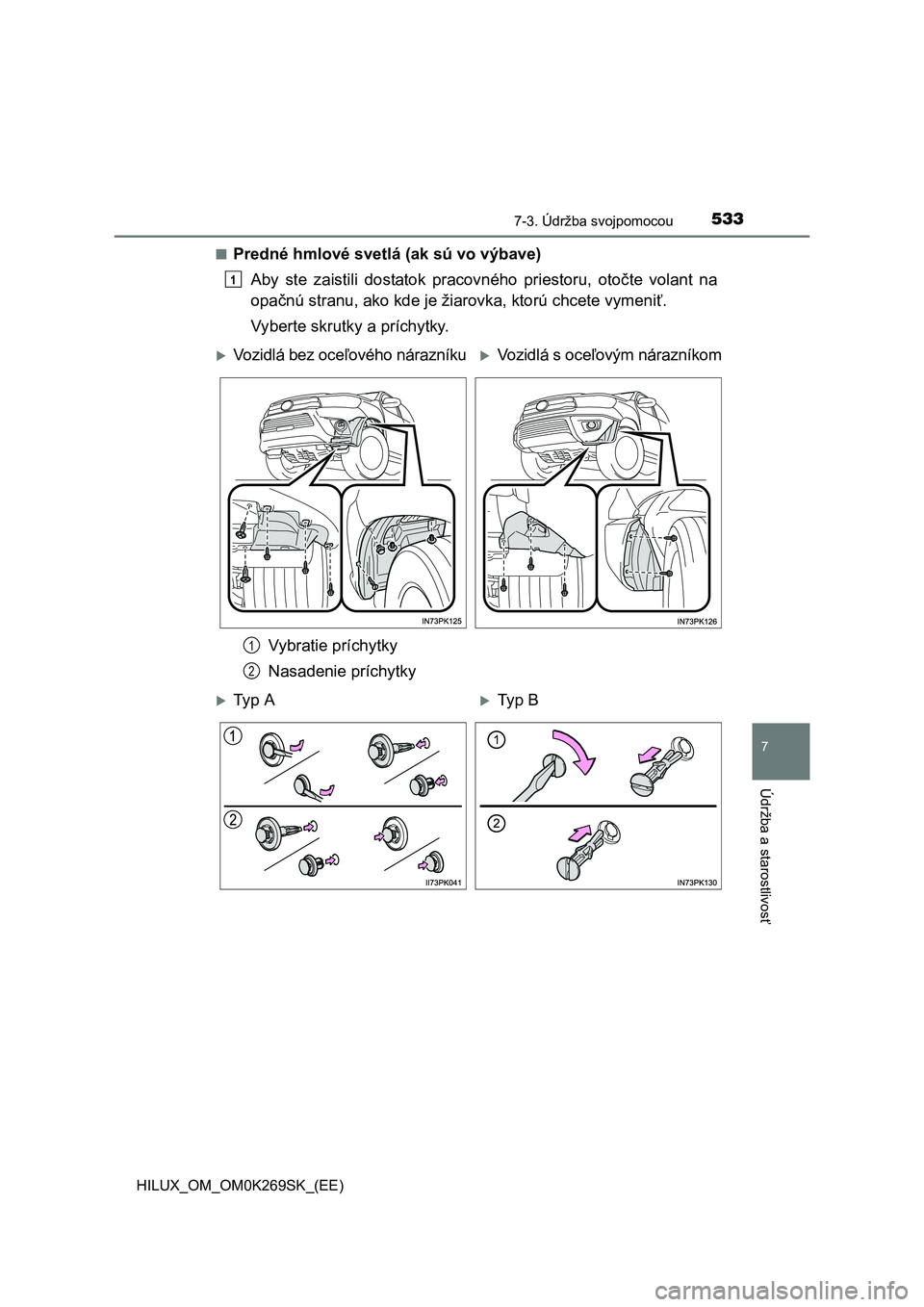

■Predné hmlové svetlá (ak sú vo výbave)
Aby ste zaistili dostatok pracovného priestoru, otočte volant na
opačnú stranu, ako kde je žiarovka, ktorú chcete vymeniť.
Vyberte skrutky a príchytky.
Vybratie príchytky
Nasadenie príchytky
1
Vozidlá bez oceľového nárazníkuVozidlá s oceľovým nárazníkom
1
2
Ty p ATy p B

5347-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)

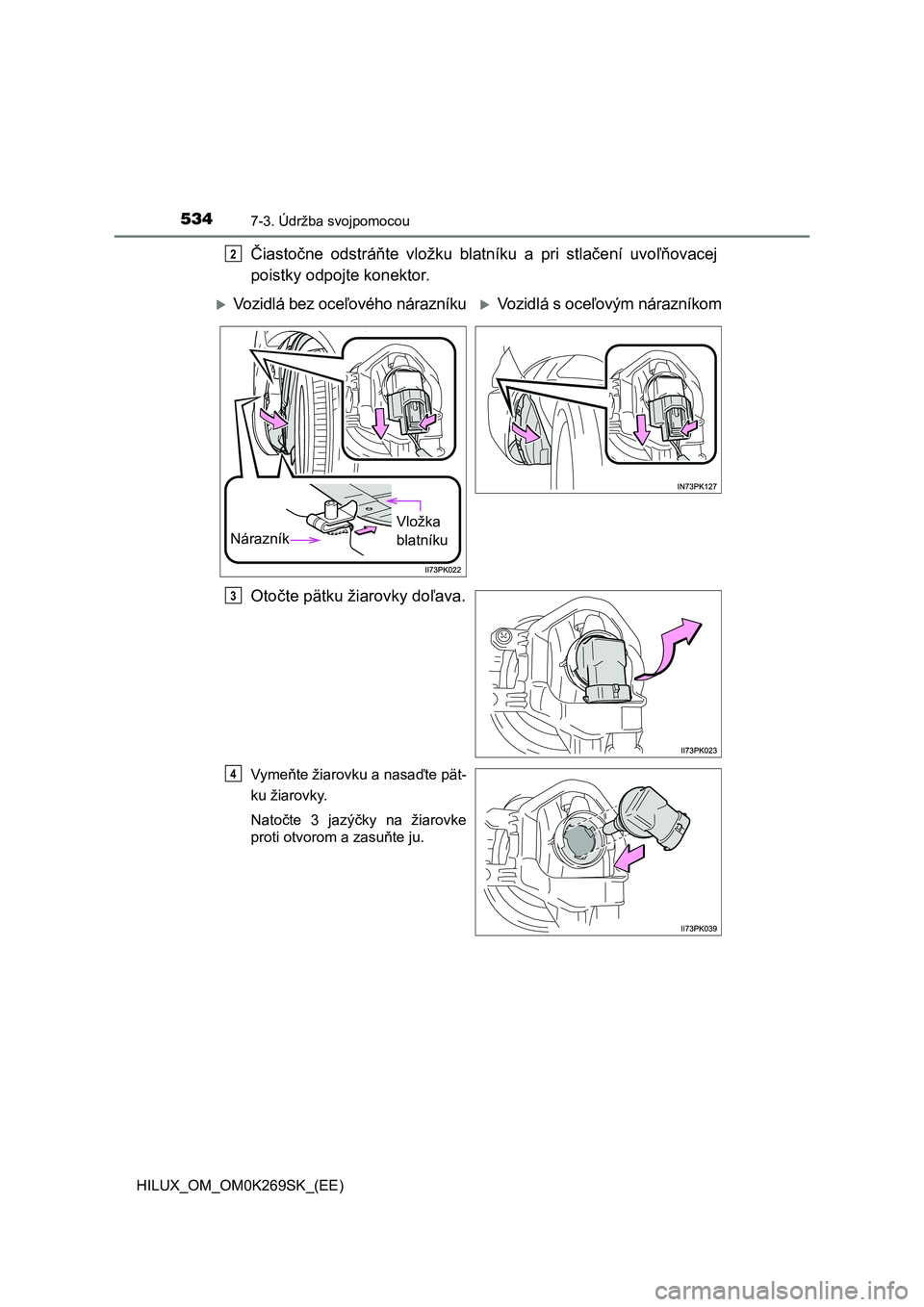

Čiastočne odstráňte vložku blatníku a pri stlačení uvoľňovacej
poistky odpojte konektor.
Otočte pätku žiarovky doľava.
Vymeňte žiarovku a nasaďte pät-
ku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
2
Vozidlá bez oceľového nárazníkuVozidlá s oceľovým nárazníkom
Nárazník
Vložka
blatníku
3
4

5357-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)
7
Údržba a starostlivosť

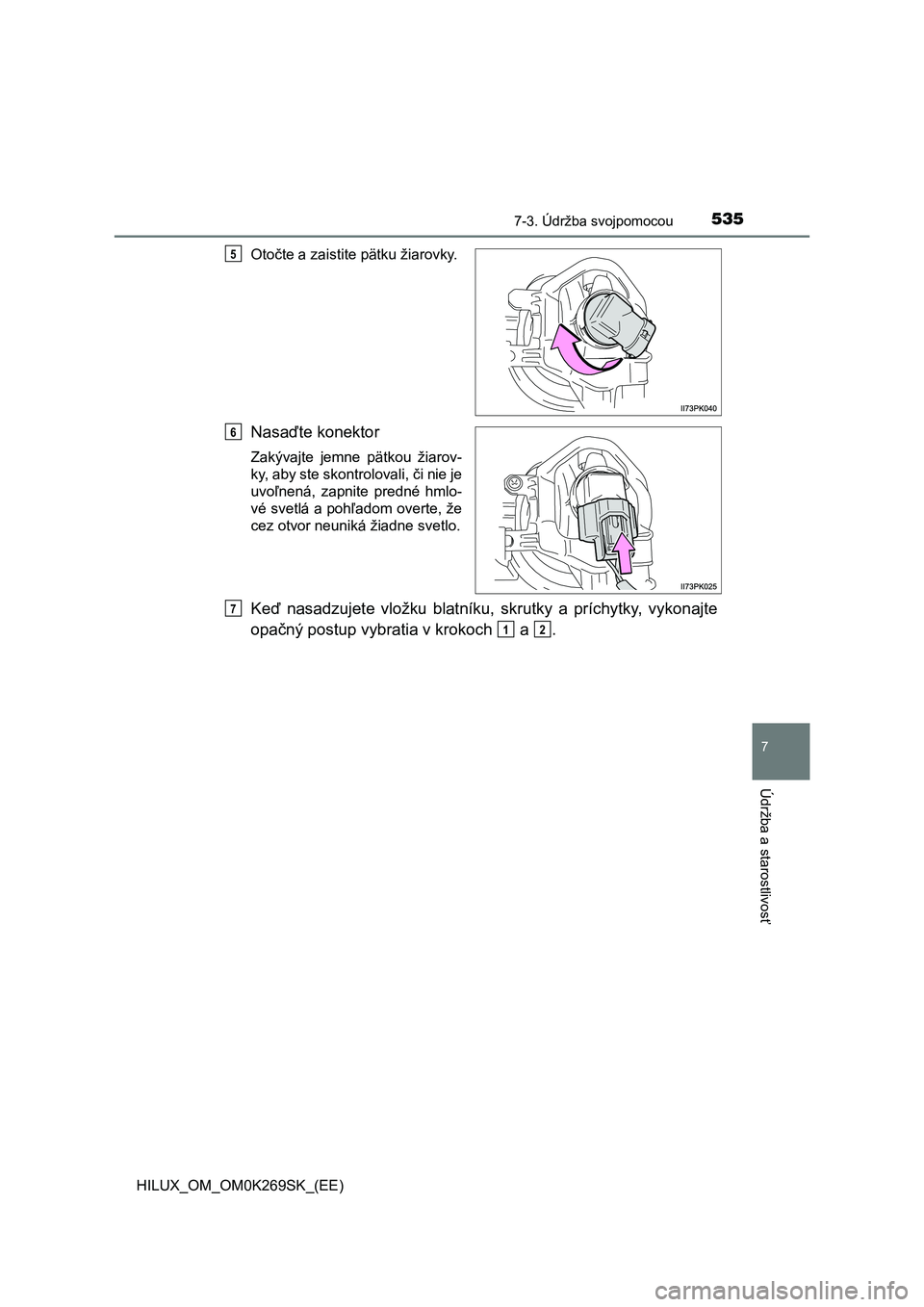

Otočte a zaistite pätku žiarovky.
Nasaďte konektor
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Keď nasadzujete vložku blatníku, skrutky a príchytky, vykonajte
opačný postup vybratia v krokoch a .
5
6
7
12

5367-3. Údržba svojpomocou
HILUX_OM_OM0K269SK_(EE)■

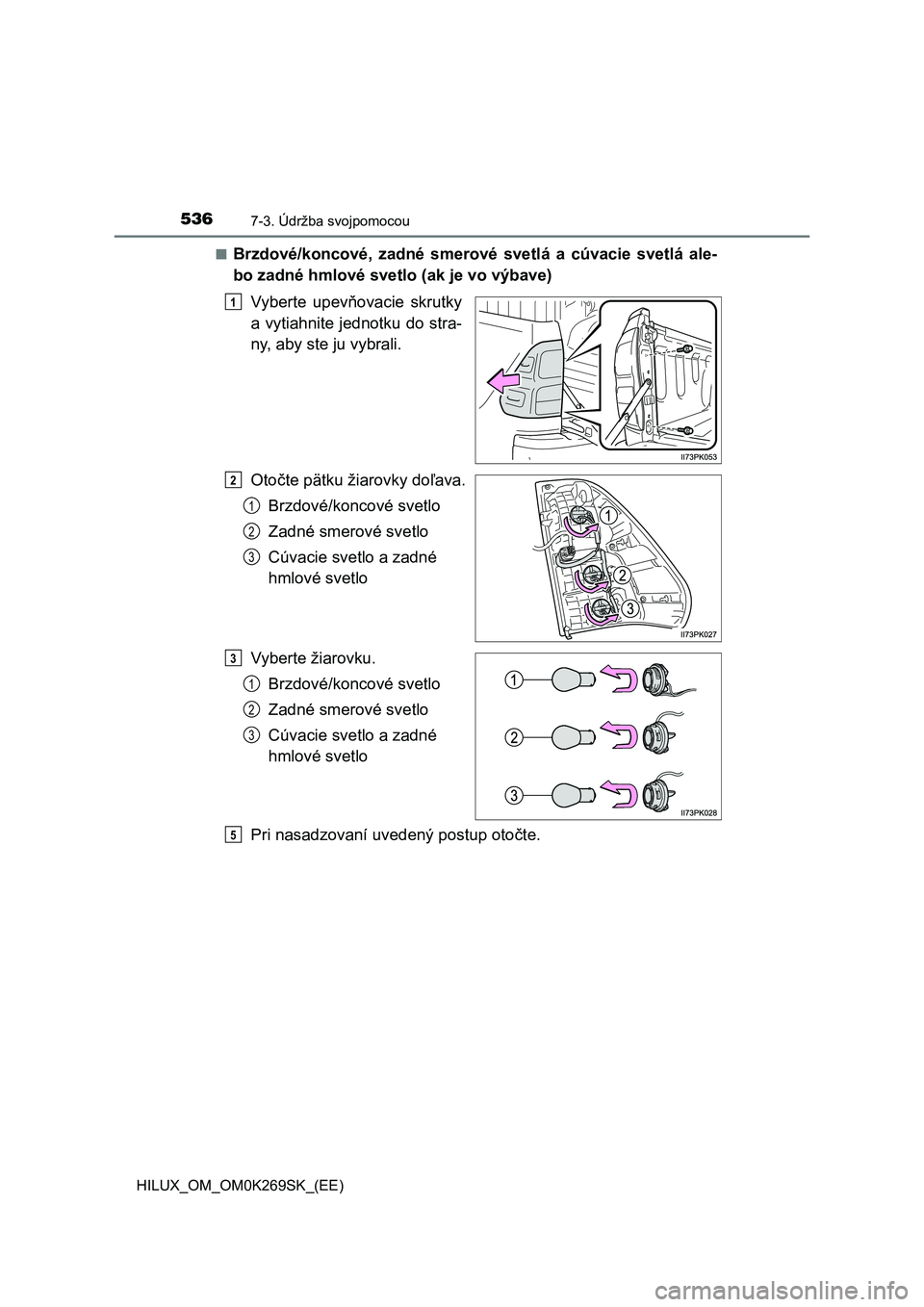

Brzdové/koncové, zadné smerové svetlá a cúvacie svetlá ale-
bo zadné hmlové svetlo (ak je vo výbave)
Vyberte upevňovacie skrutky
a vytiahnite jednotku do stra-
ny, aby ste ju vybrali.
Otočte pätku žiarovky doľava.
Brzdové/koncové svetlo
Zadné smerové svetlo
Cúvacie svetlo a zadné
hmlové svetlo
Vyberte žiarovku.
Brzdové/koncové svetlo
Zadné smerové svetlo
Cúvacie svetlo a zadné
hmlové svetlo
Pri nasadzovaní uvedený postup otočte.
1
2
1
2
3
3
1
2
3
5
