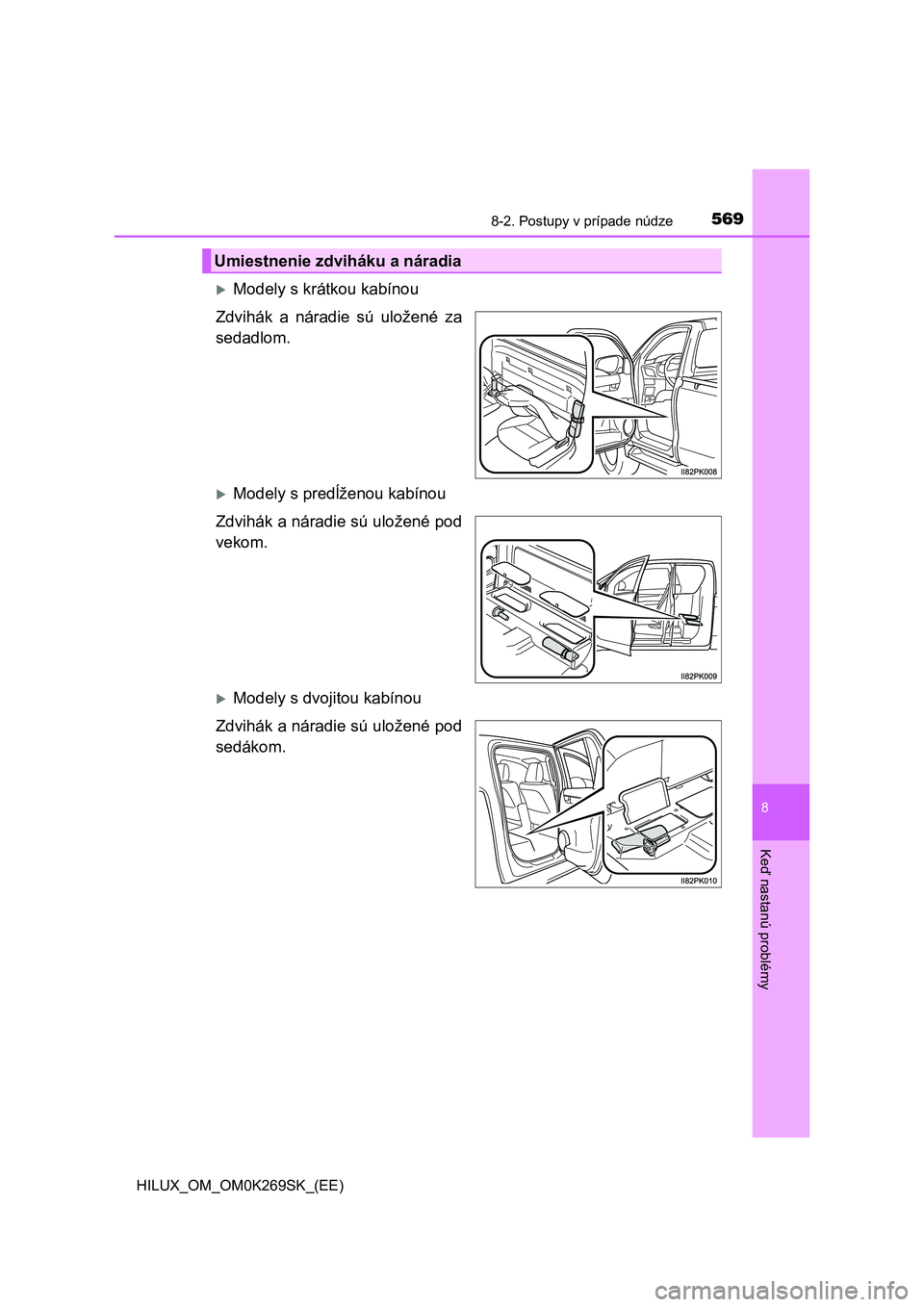

2016 TOYOTA HILUX Návod na použitie (in Slovakian)

5698-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
8
Keď nastanú problémy
Modely s krátkou kabínou
Zdvihák a náradie sú uložené za
sedadlom.
Modely s predĺženou kabínou
Zdvihák a náradie sú uložené pod
vekom.
Modely s dvojitou kabínou
Zdvihák a náradie sú uložené pod
sedákom.
Umiestnenie zdviháku a náradia

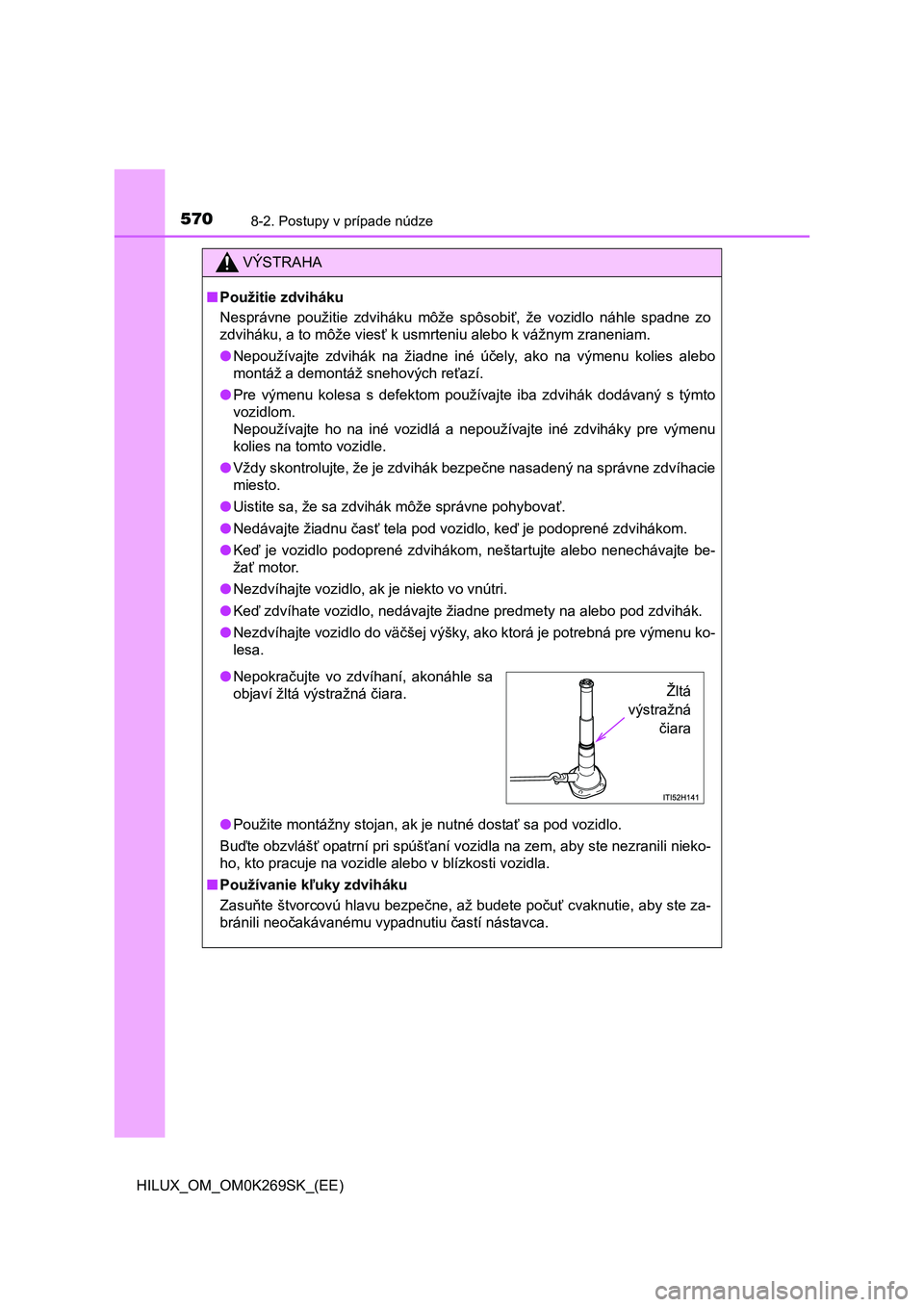

5708-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
VÝSTRAHA
■Použitie zdviháku
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Vždy skontrolujte, že je zdvihák bezpečne nasadený na správne zdvíhacie
miesto.
●Uistite sa, že sa zdvihák môže správne pohybovať.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte alebo nenechávajte be-
žať motor.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
Buďte obzvlášť opatrní pri spúšťaní vozidla na zem, aby ste nezranili nieko-
ho, kto pracuje na vozidle alebo v blízkosti vozidla.
■Používanie kľuky zdviháku
Zasuňte štvorcovú hlavu bezpečne, až budete počuť cvaknutie, aby ste za-
bránili neočakávanému vypadnutiu častí nástavca.
●Nepokračujte vo zdvíhaní, akonáhle sa
objaví žltá výstražná čiara.Žltá
výstražná
čiara

5718-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
8
Keď nastanú problémy
Modely s krátkou kabínou
Vyháknite remienok a vyberte
kabelu von.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť
Vybratie zdviháku a kabely na náradie
1
2
1
2

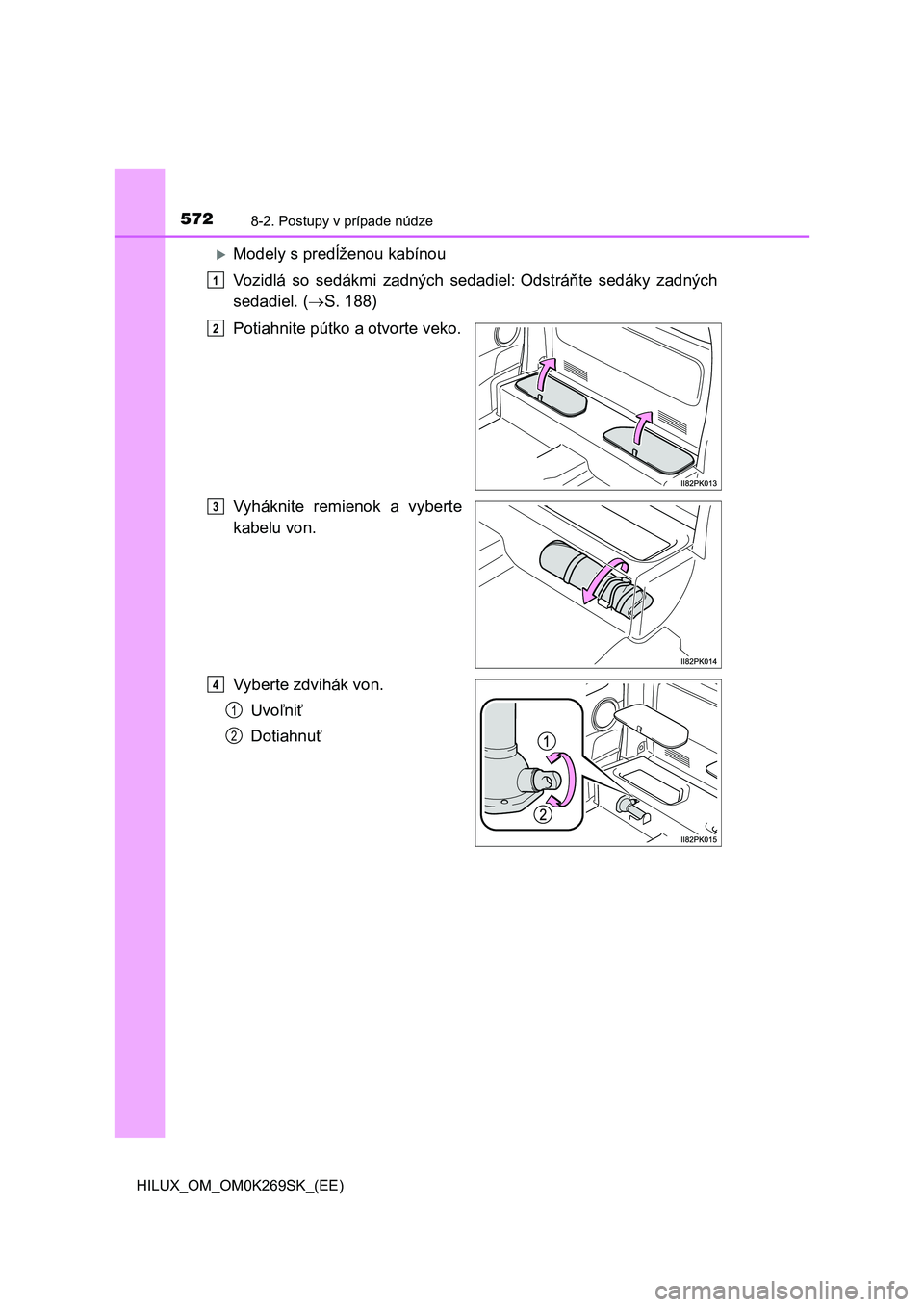

5728-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
Modely s predĺženou kabínou
Vozidlá so sedákmi zadných sedadiel:
Odstráňte sedáky zadných
sedadiel. (S. 188)
Potiahnite pútko a otvorte veko.
Vyháknite remienok a vyberte
kabelu von.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť1
2
3
4
1
2

5738-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
8
Keď nastanú problémy
Modely s dvojitou kabínou
Odklopte sedák (S. 188)
Otvorte veko.
Vyberte kabelu na náradie.
Vyberte zdvihák von.
Uvoľniť
Dotiahnuť
1
2
3
4
1
2

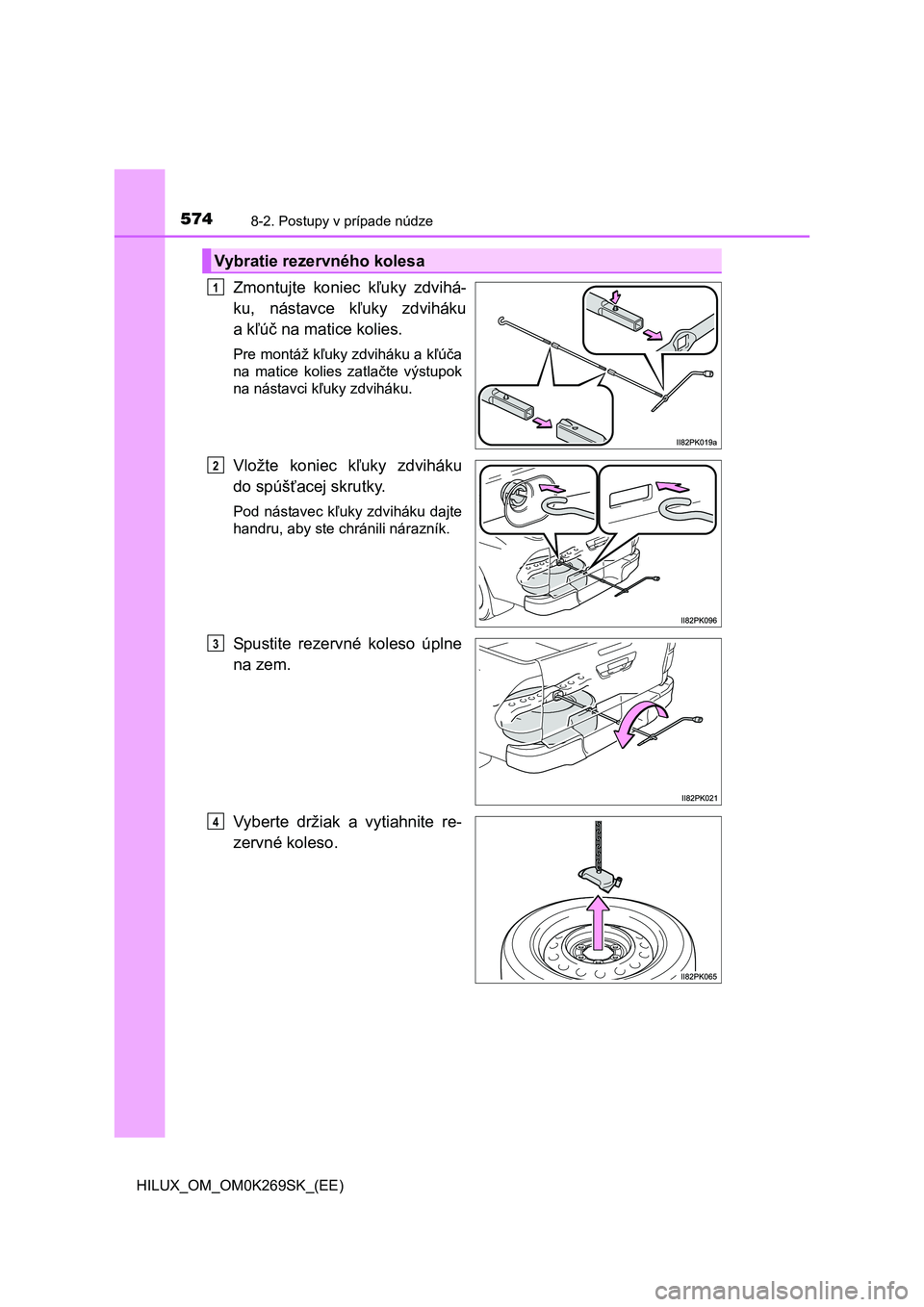

5748-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
Zmontujte koniec kľuky zdvihá-
ku, nástavce kľuky zdviháku
akľúč na matice kolies.
Pre montáž kľuky zdviháku a kľúča
na matice kolies zatlačte výstupok
na nástavci kľuky zdviháku.
Vložte koniec kľuky zdviháku
do spúšťacej skrutky.
Pod nástavec kľuky zdviháku dajte
handru, aby ste chránili nárazník.
Spustite rezervné koleso úplne
na zem.
Vyberte držiak a vytiahnite re-
zervné koleso.
Vybratie rezervného kolesa
1
2
3
4

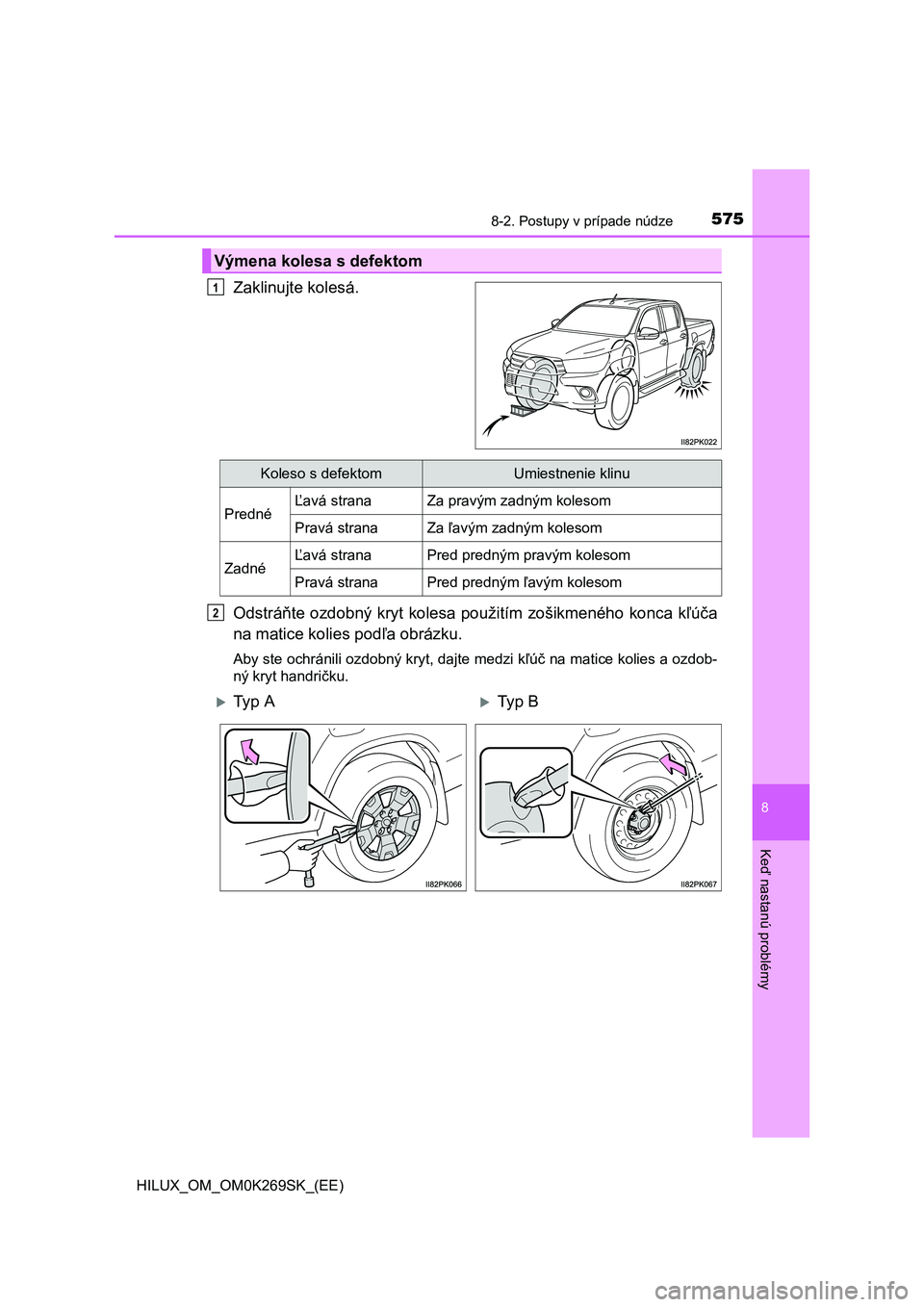

5758-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
8
Keď nastanú problémy
Zaklinujte kolesá.
Odstráňte ozdobný kryt kolesa použitím zošikmeného konca kľúča
na matice kolies podľa obrázku.
Aby ste ochránili ozdobný kryt, dajte medzi kľúč na matice kolies a ozdob-
ný kryt handričku.
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
Ty p ATy p B

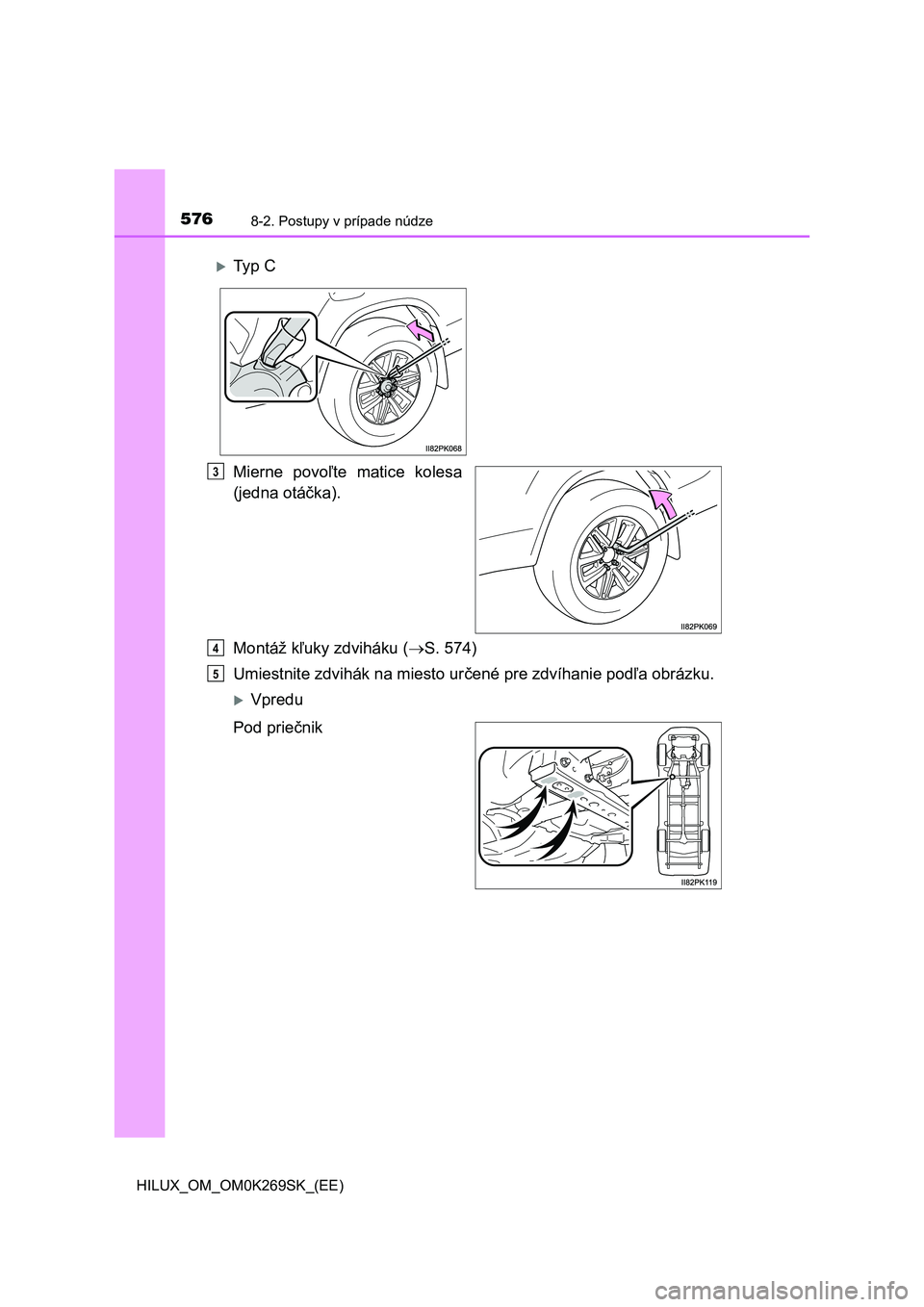

5768-2. Postupy v prípade núdze
HILUX_OM_OM0K269SK_(EE)
Mierne povoľte matice kolesa
(jedna otáčka).
Montáž kľuky zdviháku (S. 574)
Umiestnite zdvihák na miesto určené pre zdvíhanie podľa obrázku.
Vpredu
Pod priečnik
Ty p C
3
4
5
