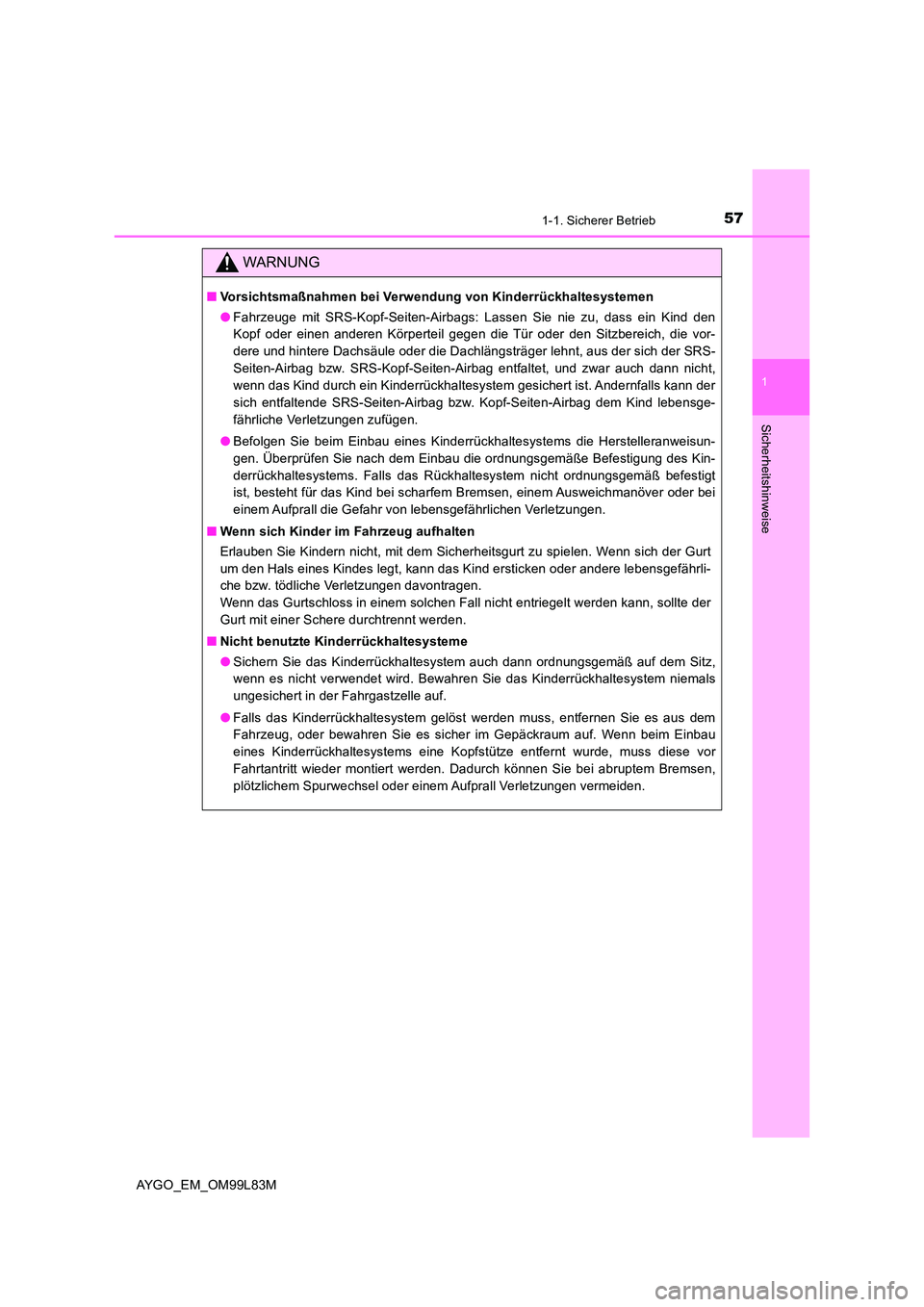

571-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
WARNUNG
■Vorsichtsmaßnahmen bei Verwendung von Kinderrückhaltesystemen
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Lassen Sie nie zu, dass ein Kind den
Kopf oder einen anderen Körperteil gegen die Tür oder den Sitzbereich, die vor-
dere und hintere Dachsäule oder die Dachlängsträger lehnt, aus der sich der SRS-
Seiten-Airbag bzw. SRS-Kopf-Seiten-Airbag entfaltet, und zwar auch dann nicht,
wenn das Kind durch ein Kinderrückhaltesystem gesichert ist. Andernfalls kann der
sich entfaltende SRS-Seiten-Airbag bzw. Kopf-Seiten-Airbag dem Kind lebensge-
fährliche Verletzungen zufügen.
● Befolgen Sie beim Einbau eines Kinderrückhaltesystems die Herstelleranweisun-
gen. Überprüfen Sie nach dem Einbau die ordnungsgemäße Befestigung des Kin-
derrückhaltesystems. Falls das Rückhaltesystem nicht ordnungsgemäß befestigt
ist, besteht für das Kind bei scharfem Bremsen, einem Ausweichmanöver oder bei
einem Aufprall die Gefahr von lebensgefährlichen Verletzungen.
■ Wenn sich Kinder im Fahrzeug aufhalten
Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefährli-
che bzw. tödliche Verletzungen davontragen.
Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann, sollte der
Gurt mit einer Schere durchtrennt werden.
■ Nicht benutzte Kinderrückhaltesysteme
● Sichern Sie das Kinderrückhaltesystem auch dann ordnungsgemäß auf dem Sitz,
wenn es nicht verwendet wird. Bewahren Sie das Kinderrückhaltesystem niemals
ungesichert in der Fahrgastzelle auf.
● Falls das Kinderrückhaltesystem gelöst werden muss, entfernen Sie es aus dem
Fahrzeug, oder bewahren Sie es sicher im Gepäckraum auf. Wenn beim Einbau
eines Kinderrückhaltesystems eine Kopfstütze entfernt wurde, muss diese vor
Fahrtantritt wieder montiert werden. Dadurch können Sie bei abruptem Bremsen,
plötzlichem Spurwechsel oder einem Aufprall Verletzungen vermeiden.

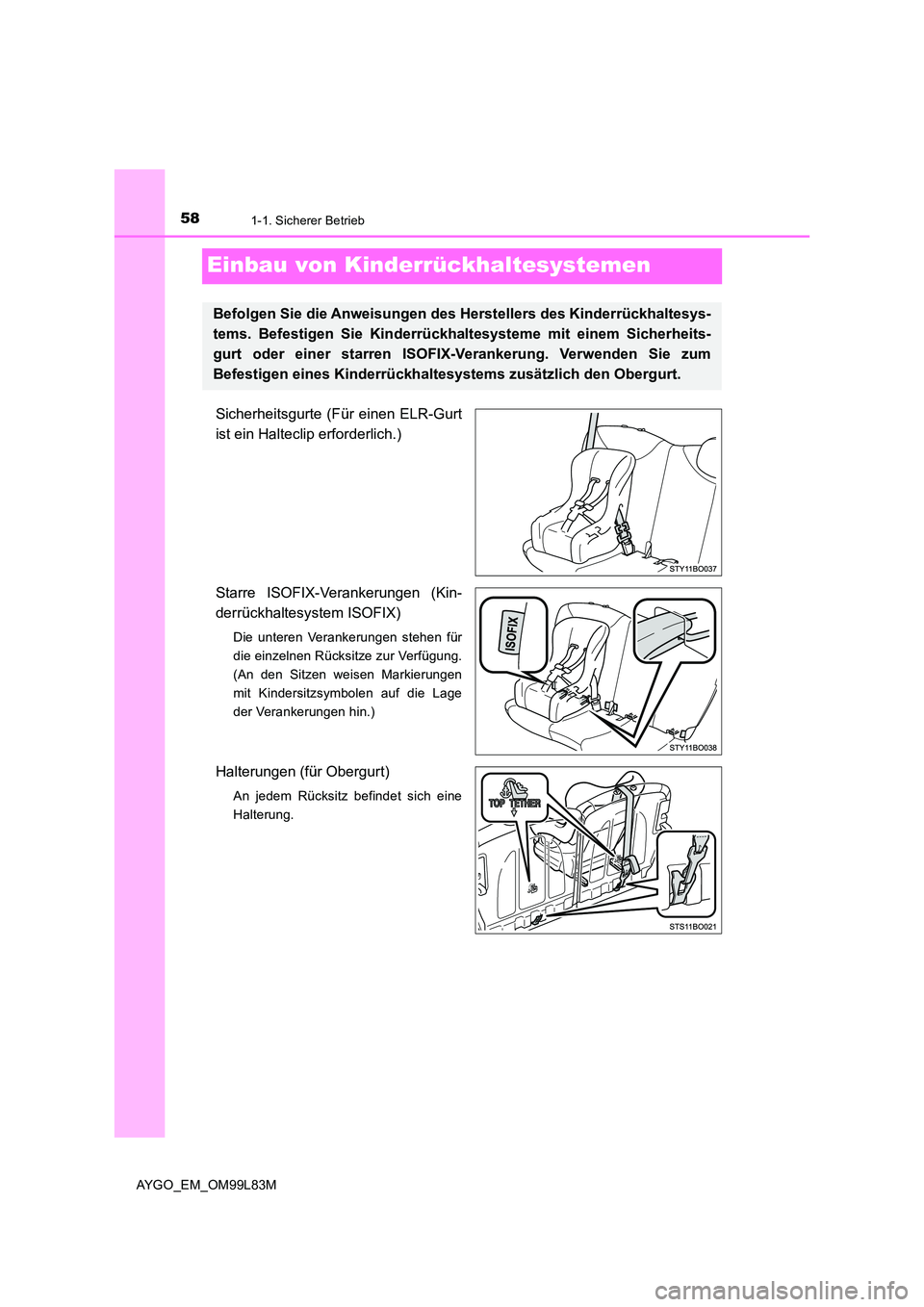

581-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Einbau von Kinderrückhaltesystemen
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich.)
Starre ISOFIX-Verankerungen (Kin-
derrückhaltesystem ISOFIX)
Die unteren Verankerungen stehen für
die einzelnen Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
Halterungen (für Obergurt)
An jedem Rücksitz befindet sich eine
Halterung.
Befolgen Sie die Anweisungen des Herstellers des Kinderrückhaltesys-
tems. Befestigen Sie Kinderrückh altesysteme mit einem Sicherheits-
gurt oder einer starren ISOFIX-Verankerung. Verwenden Sie zum
Befestigen eines Kinderrückhalt esystems zusätzlich den Obergurt.

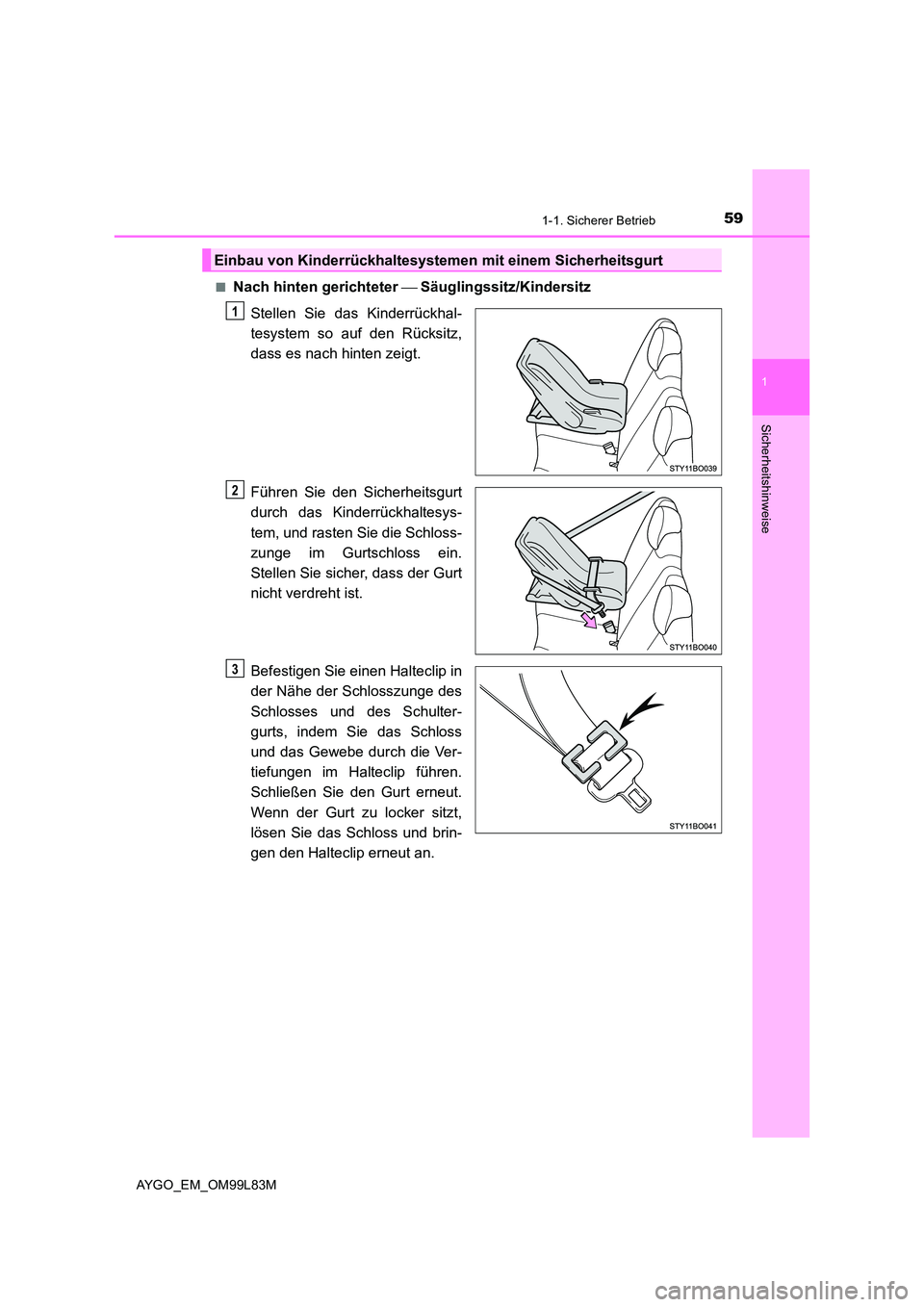

591-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
■Nach hinten gerichteter  Säuglingssitz/Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Rücksitz,
dass es nach hinten zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
1
2
3

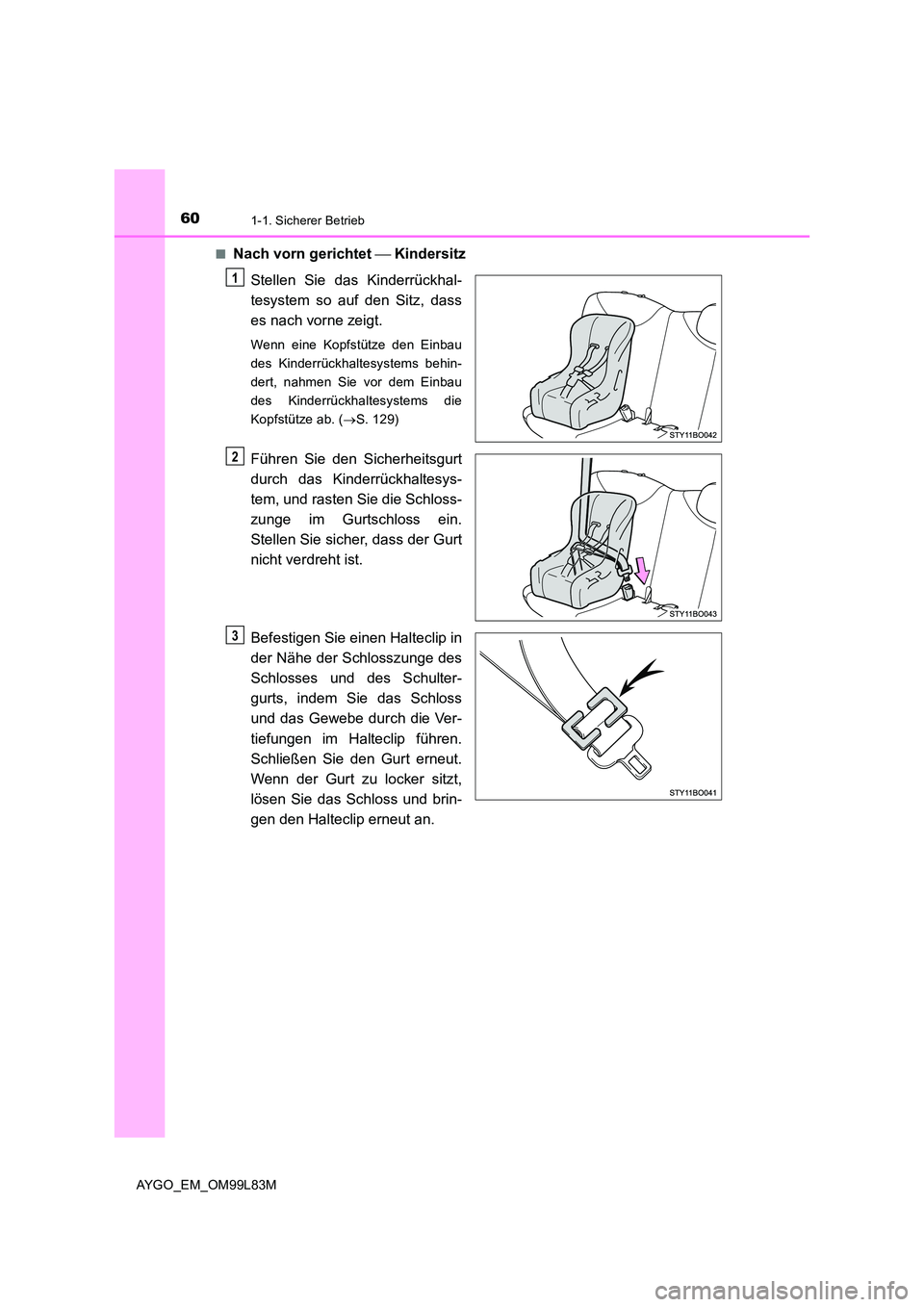

601-1. Sicherer Betrieb
AYGO_EM_OM99L83M
■Nach vorn gerichtet  Kindersitz
Stellen Sie das Kinderrückhal-
tesystem so auf den Sitz, dass
es nach vorne zeigt.
Wenn eine Kopfstütze den Einbau
des Kinderrückhaltesystems behin-
dert, nahmen Sie vor dem Einbau
des Kinderrückhaltesystems die
Kopfstütze ab. ( S. 129)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge des
Schlosses und des Schulter-
gurts, indem Sie das Schloss
und das Gewebe durch die Ver-
tiefungen im Halteclip führen.
Schließen Sie den Gurt erneut.
Wenn der Gurt zu locker sitzt,
lösen Sie das Schloss und brin-
gen den Halteclip erneut an.
1
2
3

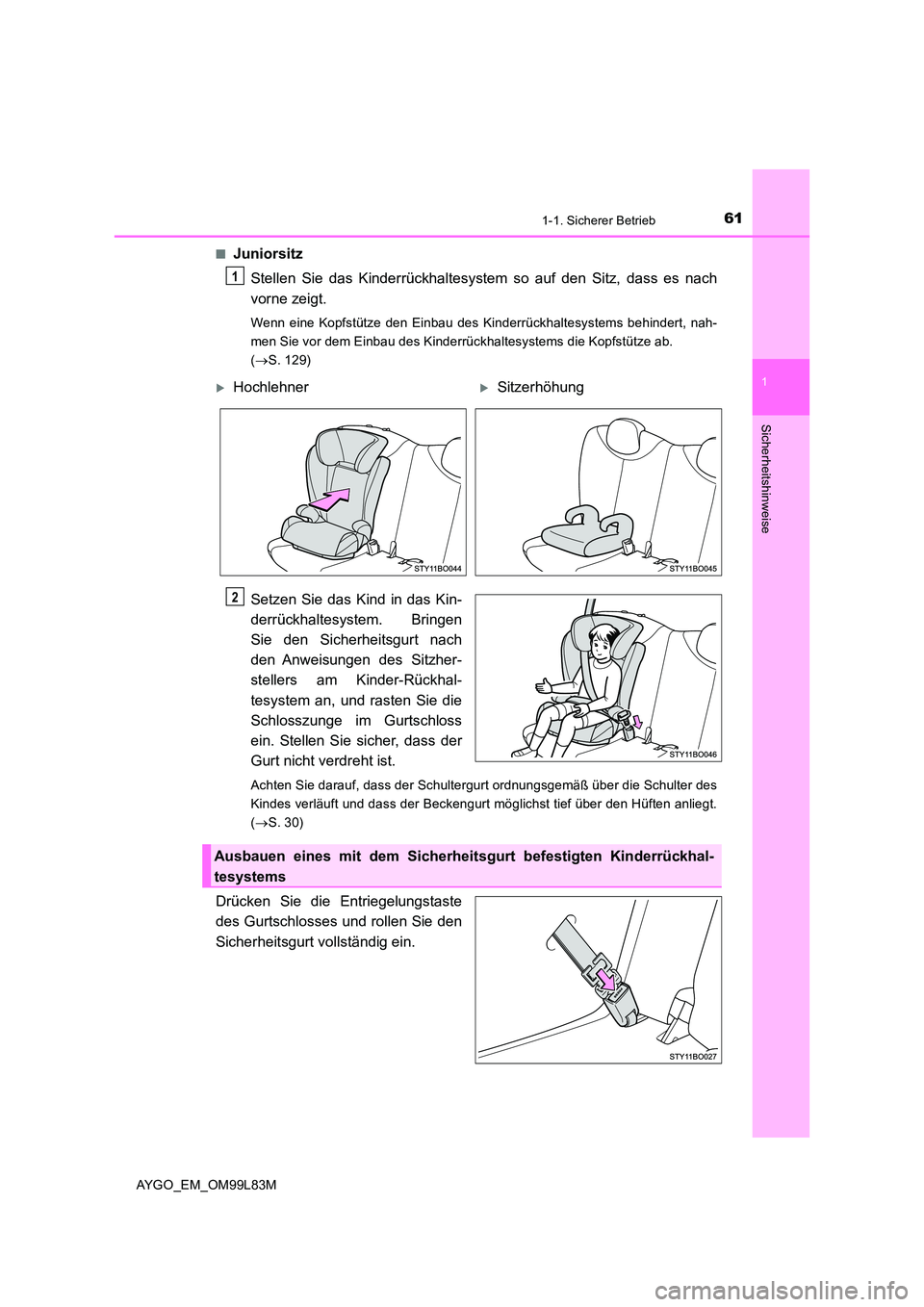

611-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
■Juniorsitz
Stellen Sie das Kinderrückhaltesystem so auf den Sitz, dass es nach
vorne zeigt.
Wenn eine Kopfstütze den Einbau des Kinderrückhaltesystems behindert, nah-
men Sie vor dem Einbau des Kinderrückhaltesystems die Kopfstütze ab.
( S. 129)
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinder-Rückhal-
tesystem an, und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schultergurt ordnungsgemäß über die Schulter des
Kindes verläuft und dass der Beckengurt möglichst tief über den Hüften anliegt.
( S. 30)
Drücken Sie die Entriegelungstaste
des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
1
HochlehnerSitzerhöhung
2
Ausbauen eines mit dem Sicherheit sgurt befestigten Kinderrückhal-
tesystems

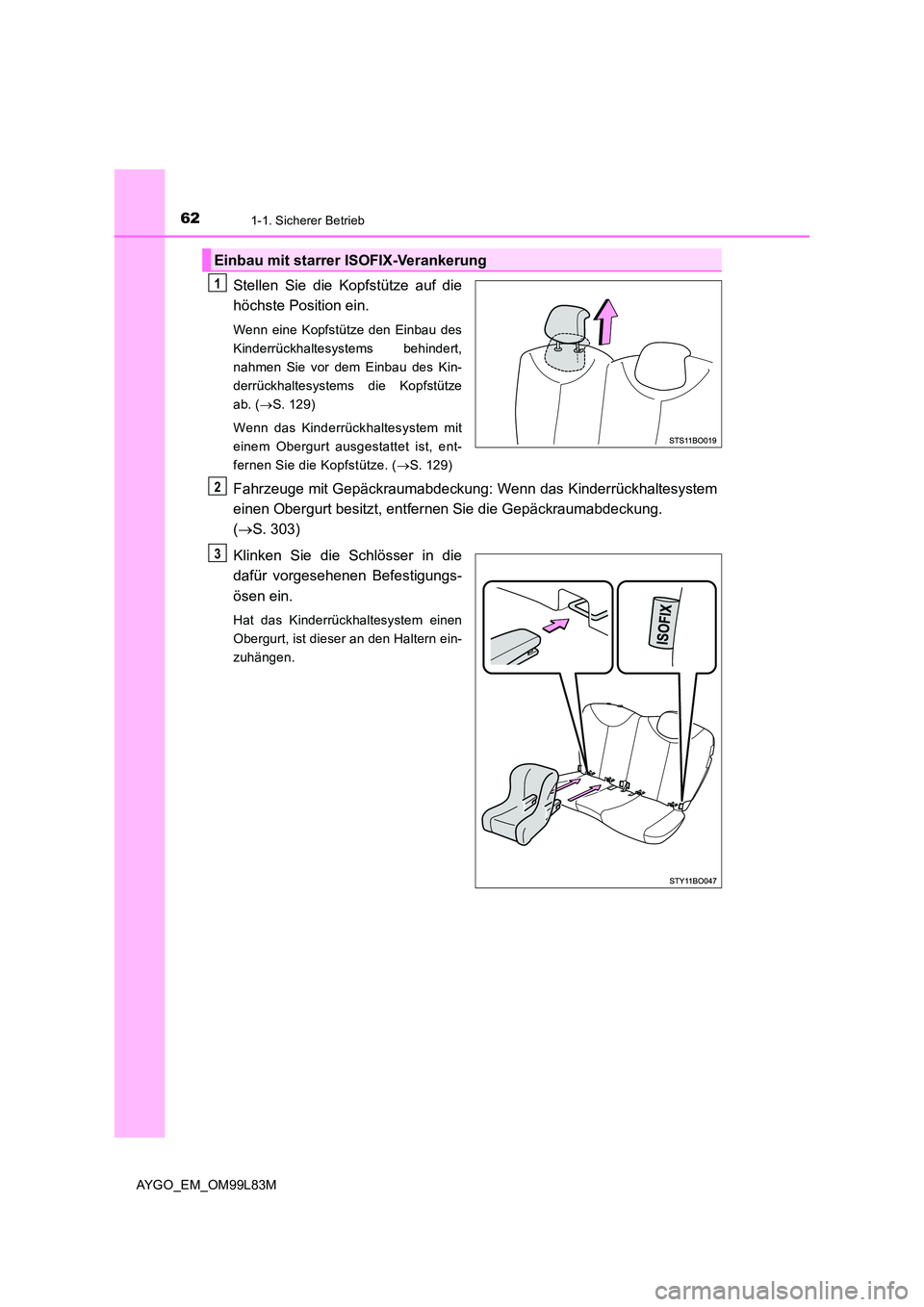

621-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Stellen Sie die Kopfstütze auf die
höchste Position ein.
Wenn eine Kopfstütze den Einbau des
Kinderrückhaltesystems behindert,
nahmen Sie vor dem Einbau des Kin-
derrückhaltesystems die Kopfstütze
ab. ( S. 129)
Wenn das Kinderrückhaltesystem mit
einem Obergurt ausgestattet ist, ent-
fernen Sie die Kopfstütze. ( S. 129)
Fahrzeuge mit Gepäckraumabdeckung: Wenn das Kinderrückhaltesystem
einen Obergurt besitzt, entfernen Sie die Gepäckraumabdeckung.
( S. 303)
Klinken Sie die Schlösser in die
dafür vorgesehenen Befestigungs-
ösen ein.
Hat das Kinderrückhaltesystem einen
Obergurt, ist dieser an den Haltern ein-
zuhängen.
Einbau mit starrer ISOFIX-Verankerung
1
2
3

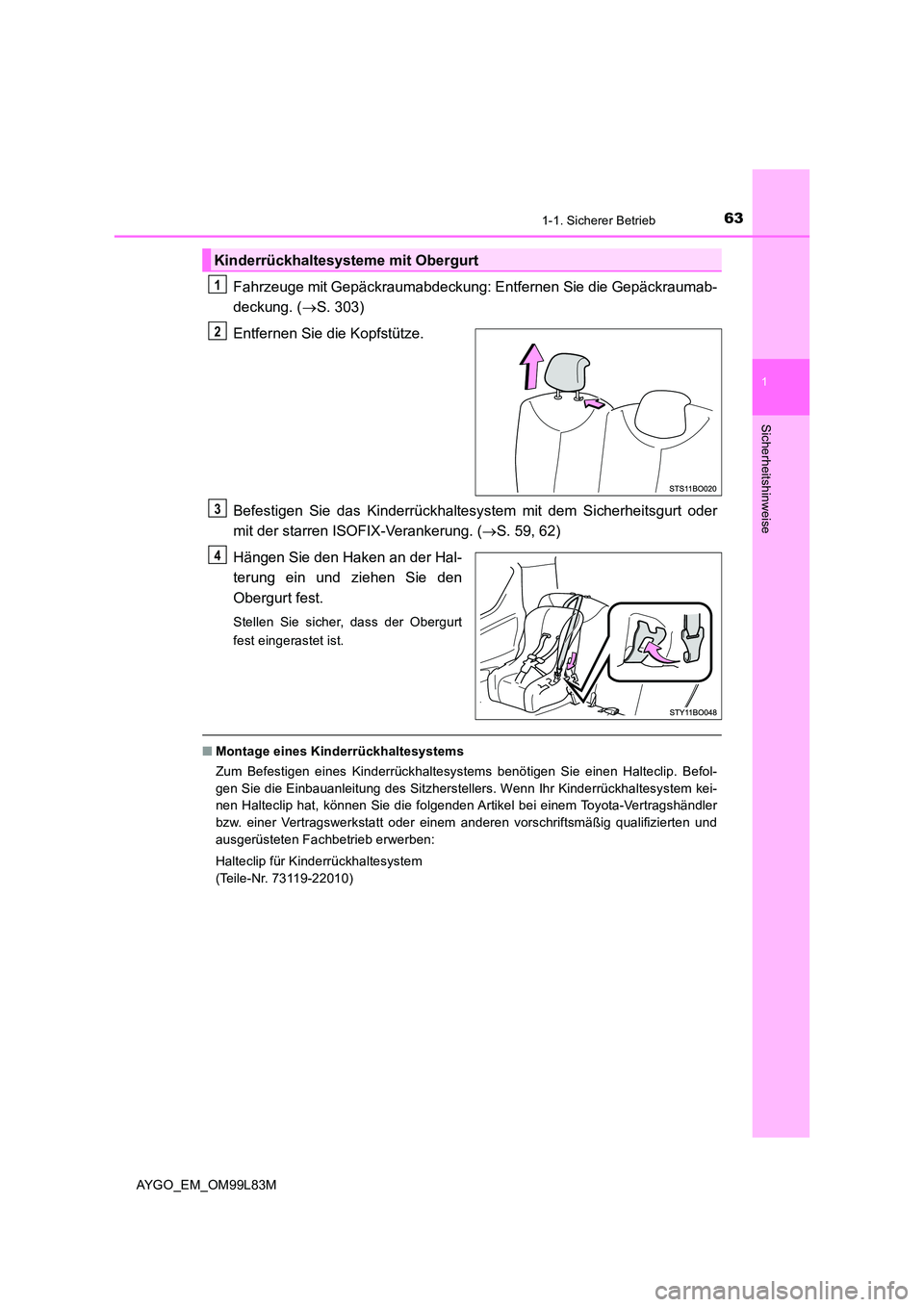

631-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
Fahrzeuge mit Gepäckraumabdeckung: Entfernen Sie die Gepäckraumab-
deckung. ( S. 303)
Entfernen Sie die Kopfstütze.
Befestigen Sie das Kinderrückhaltesystem mit dem Sicherheitsgurt oder
mit der starren ISOFIX-Verankerung. ( S. 59, 62)
Hängen Sie den Haken an der Hal-
terung ein und ziehen Sie den
Obergurt fest.
Stellen Sie sicher, dass der Obergurt
fest eingerastet ist.
■ Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesystems benötigen Sie einen Halteclip. Befol-
gen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrückhaltesystem kei-
nen Halteclip hat, können Sie die folgenden Artikel bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb erwerben:
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
Kinderrückhaltesysteme mit Obergurt
1
2
3
4

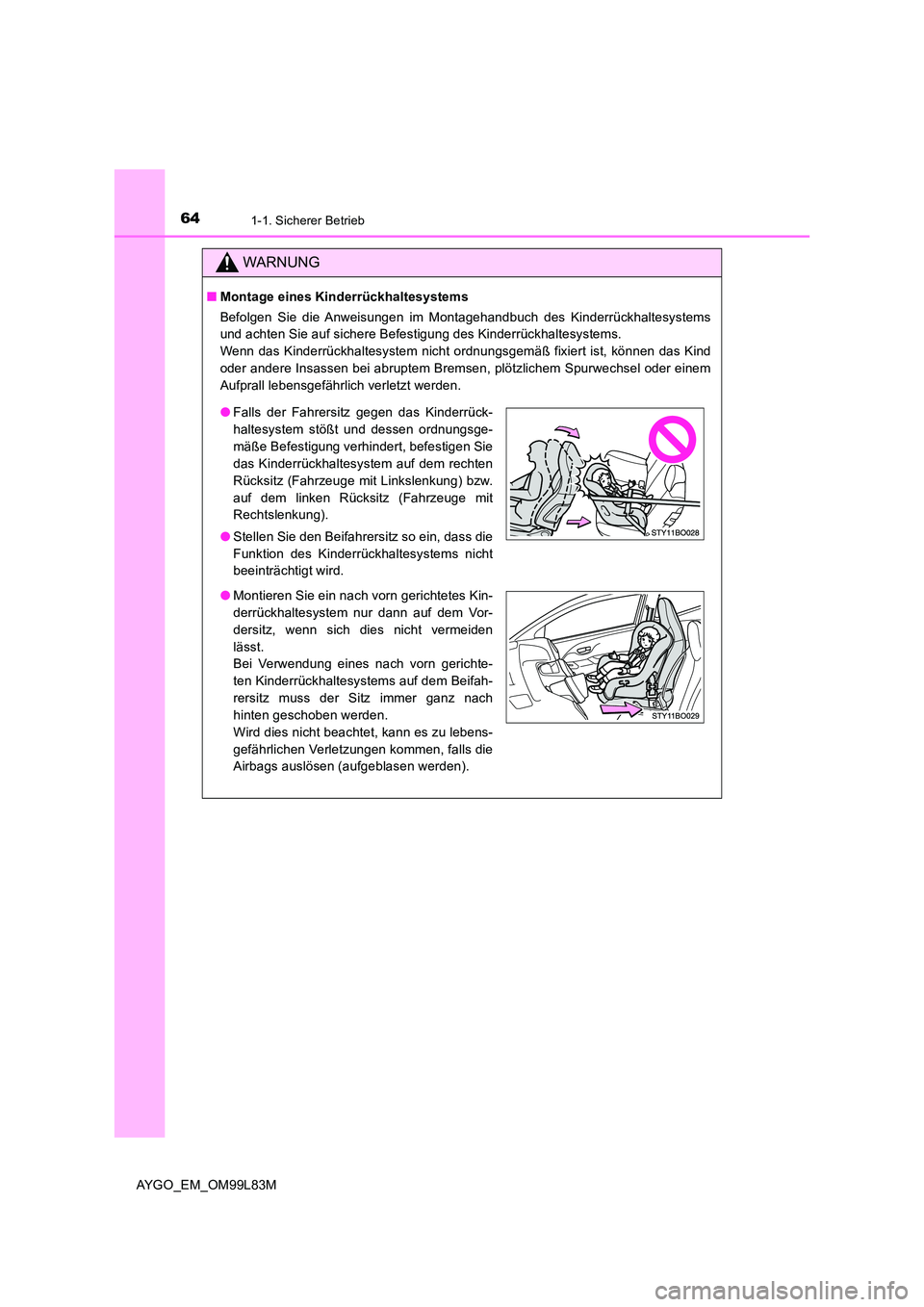

641-1. Sicherer Betrieb
AYGO_EM_OM99L83M
WARNUNG
■Montage eines Kinderrückhaltesystems
Befolgen Sie die Anweisungen im Montagehandbuch des Kinderrückhaltesystems
und achten Sie auf sichere Befestigung des Kinderrückhaltesystems.
Wenn das Kinderrückhaltesystem nicht ordnungsgemäß fixiert ist, können das Kind
oder andere Insassen bei abruptem Bremsen, plötzlichem Spurwechsel oder einem
Aufprall lebensgefährlich verletzt werden.
● Falls der Fahrersitz gegen das Kinderrück-
haltesystem stößt und dessen ordnungsge-
mäße Befestigung verhindert, befestigen Sie
das Kinderrückhaltesystem auf dem rechten
Rücksitz (Fahrzeuge mit Linkslenkung) bzw.
auf dem linken Rücksitz (Fahrzeuge mit
Rechtslenkung).
● Stellen Sie den Beifahrersitz so ein, dass die
Funktion des Kinderrückhaltesystems nicht
beeinträchtigt wird.
● Montieren Sie ein nach vorn gerichtetes Kin-
derrückhaltesystem nur dann auf dem Vor-
dersitz, wenn sich dies nicht vermeiden
lässt.
Bei Verwendung eines nach vorn gerichte-
ten Kinderrückhaltesystems auf dem Beifah-
rersitz muss der Sitz immer ganz nach
hinten geschoben werden.
Wird dies nicht beachtet, kann es zu lebens-
gefährlichen Verletzungen kommen, falls die
Airbags auslösen (aufgeblasen werden).
