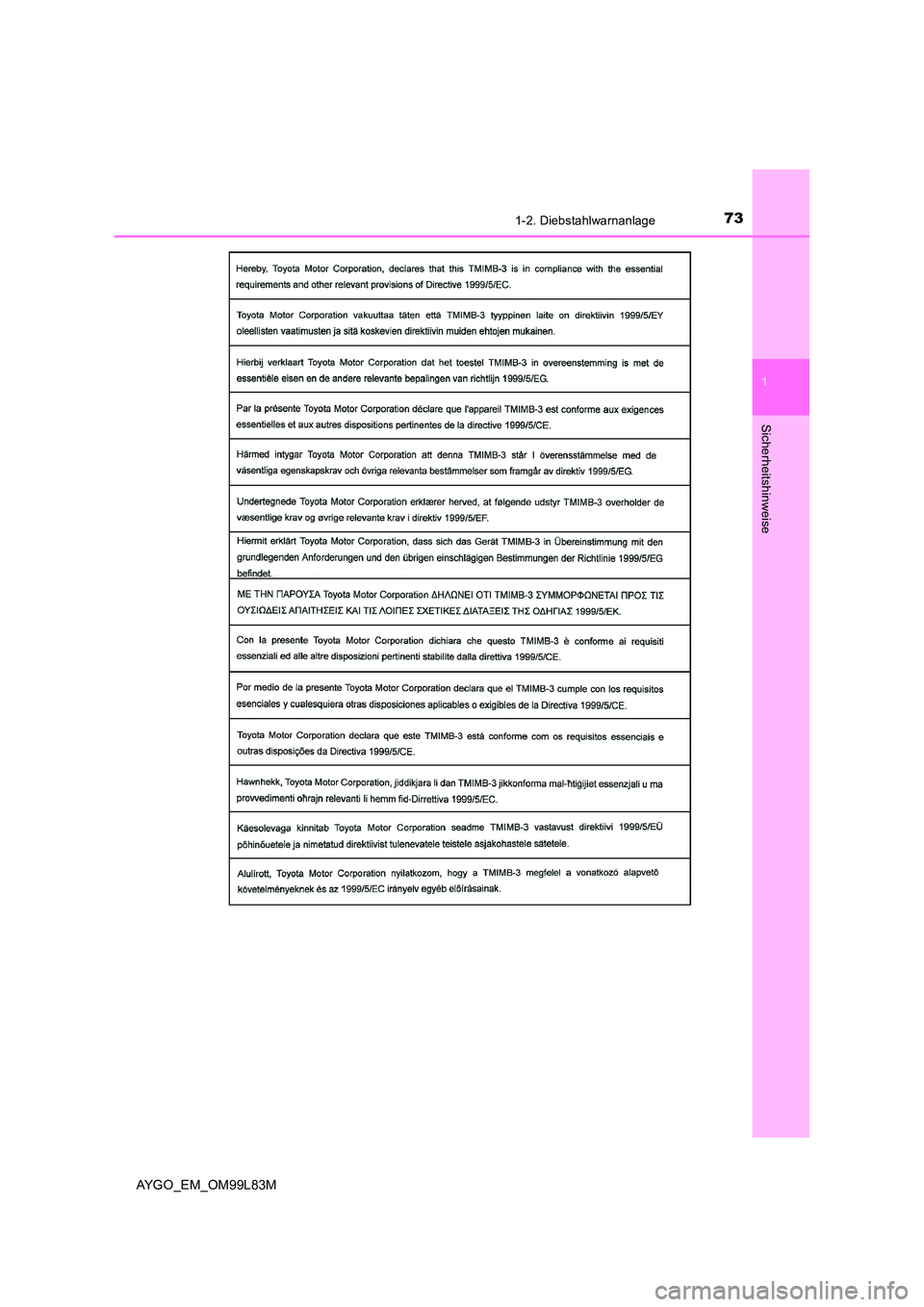

731-2. Diebstahlwarnanlage
1
Sicherheitshinweise
AYGO_EM_OM99L83M

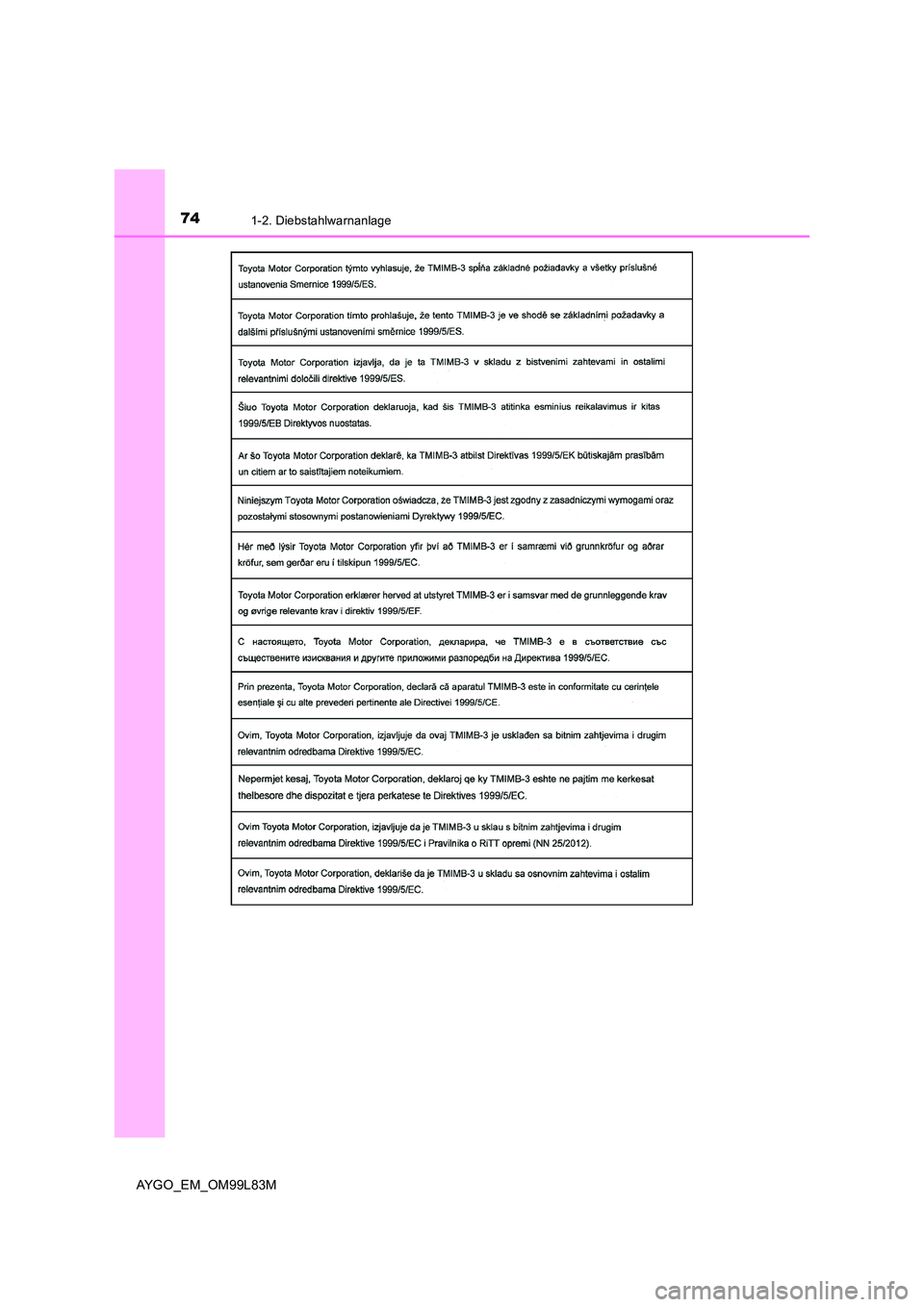

741-2. Diebstahlwarnanlage
AYGO_EM_OM99L83M

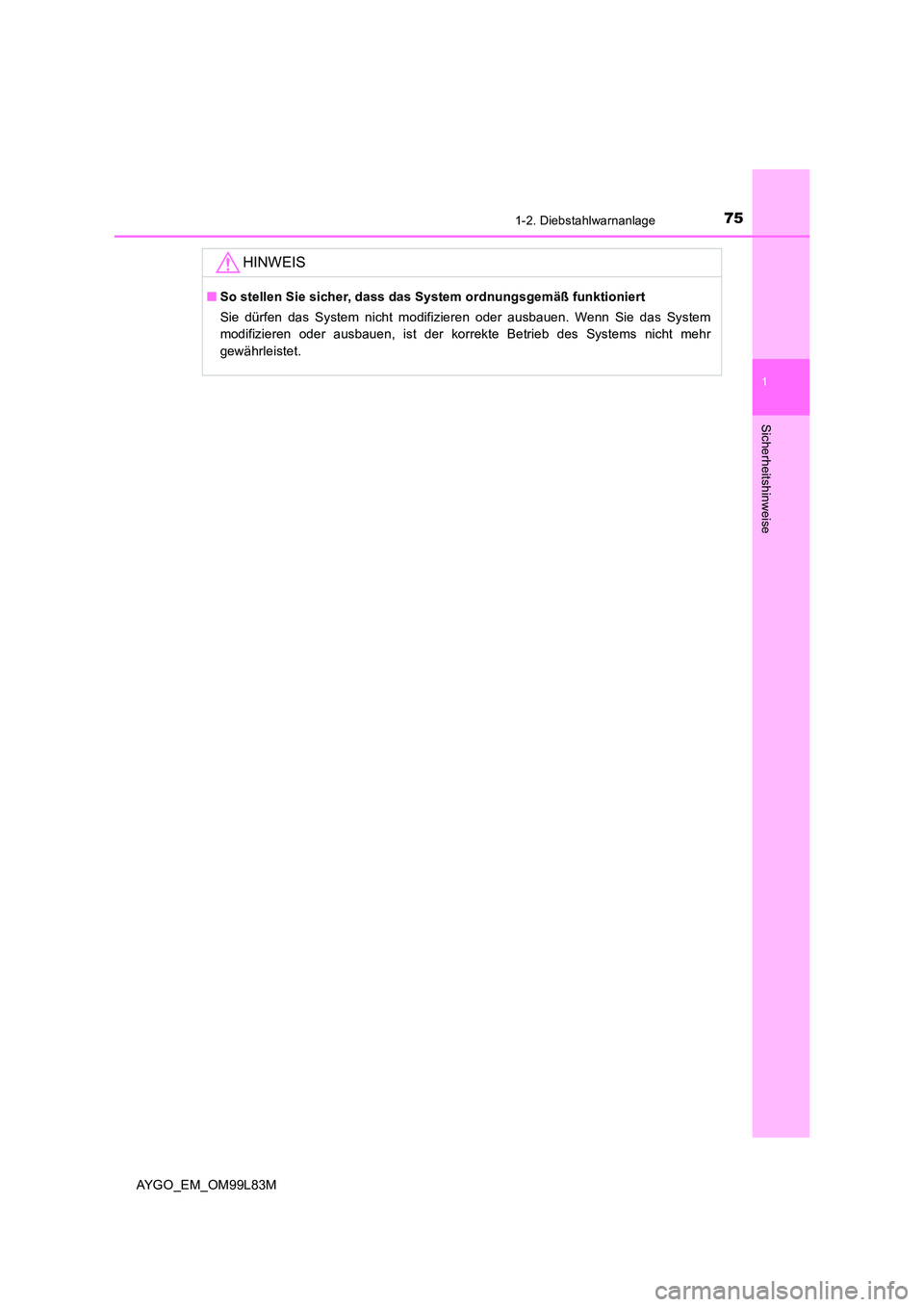

751-2. Diebstahlwarnanlage
1
Sicherheitshinweise
AYGO_EM_OM99L83M
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren oder ausbauen. Wenn Sie das System
modifizieren oder ausbauen, ist der korrekte Betrieb des Systems nicht mehr
gewährleistet.

761-2. Diebstahlwarnanlage
AYGO_EM_OM99L83M

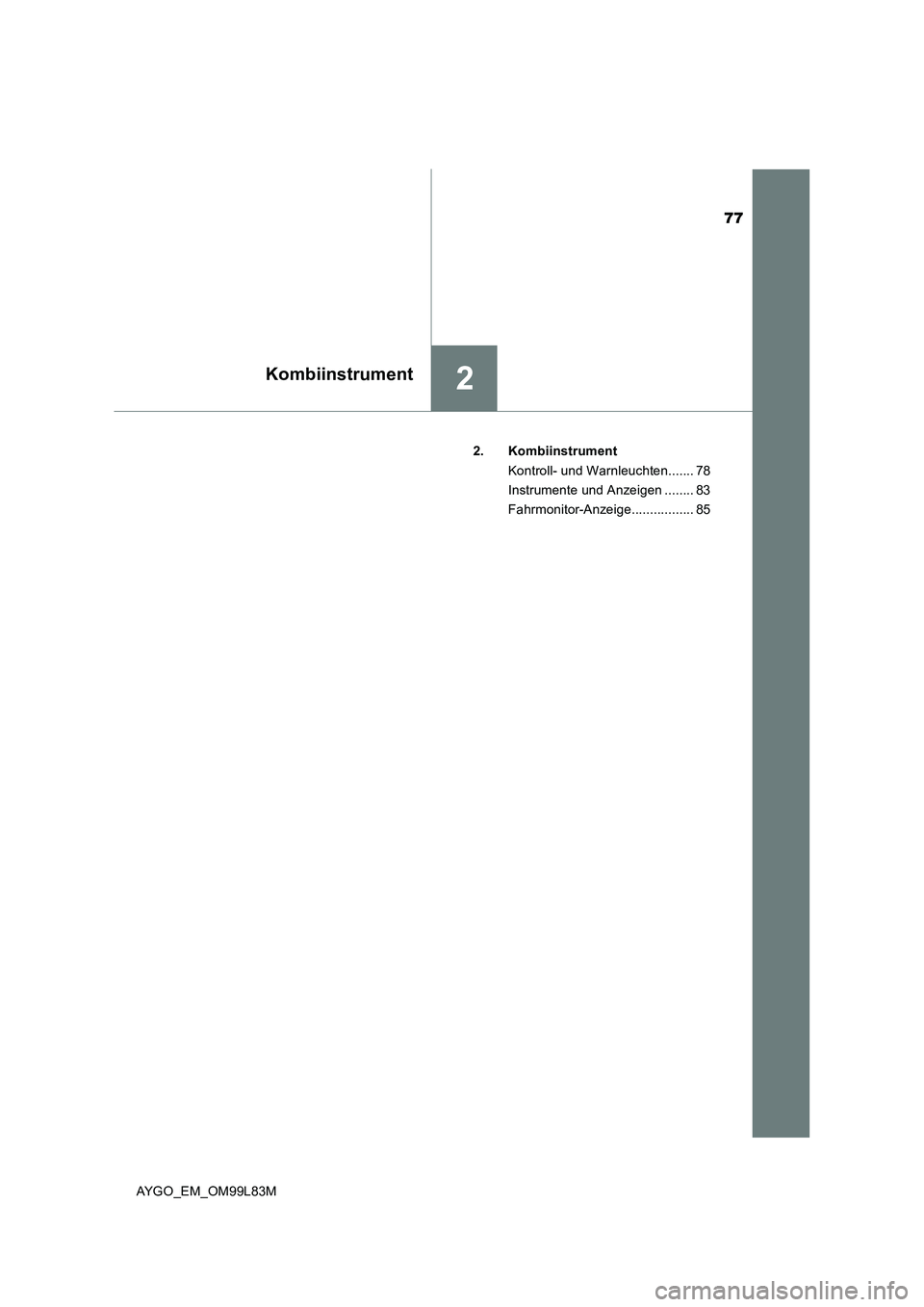

77
2Kombiinstrument
AYGO_EM_OM99L83M
2. Kombiinstrument
Kontroll- und Warnleuchten....... 78
Instrumente und Anzeigen ........ 83
Fahrmonitor-Anzeige................. 85

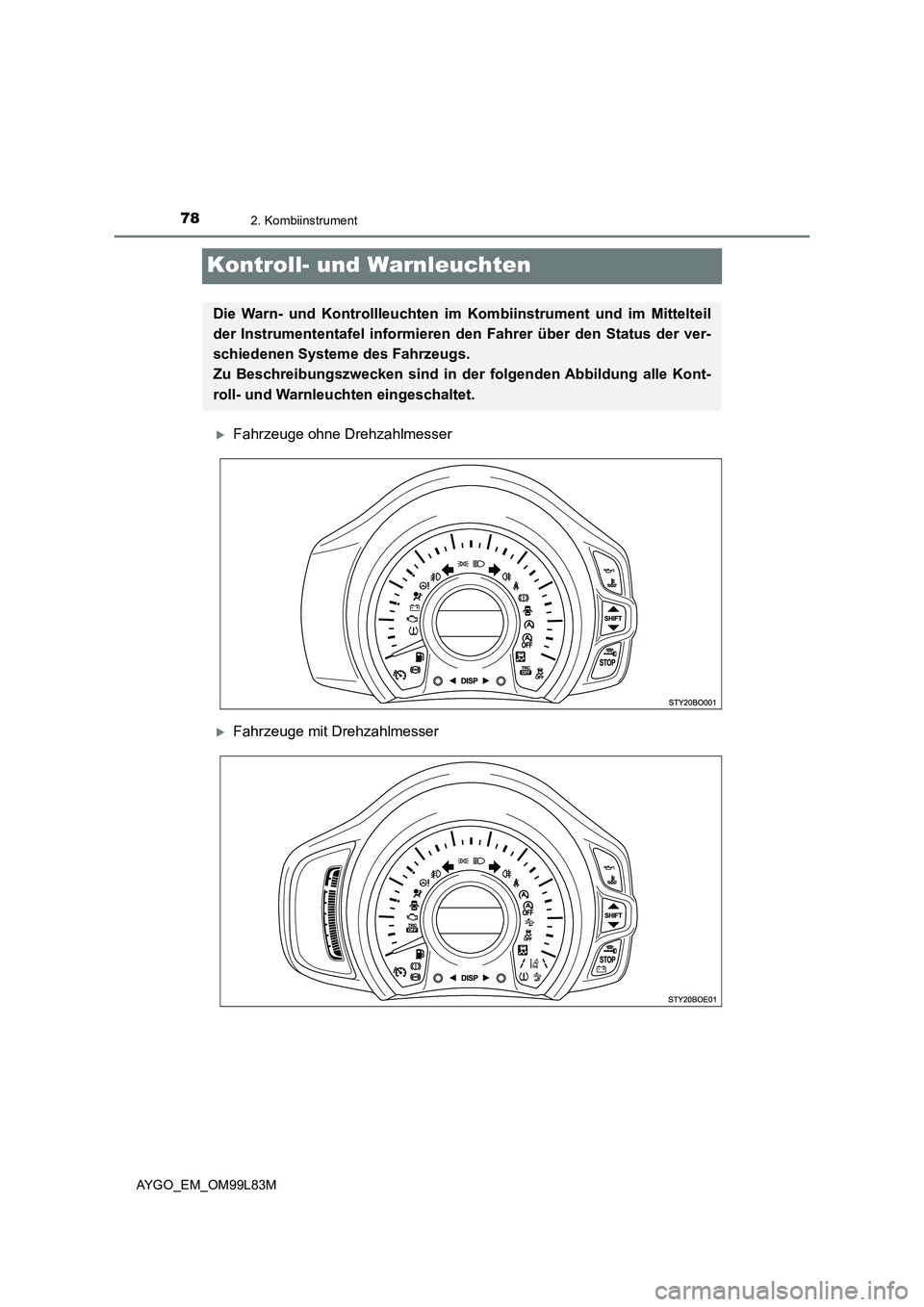

782. Kombiinstrument
AYGO_EM_OM99L83M
Kontroll- und Warnleuchten
Fahrzeuge ohne Drehzahlmesser
Fahrzeuge mit Drehzahlmesser
Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

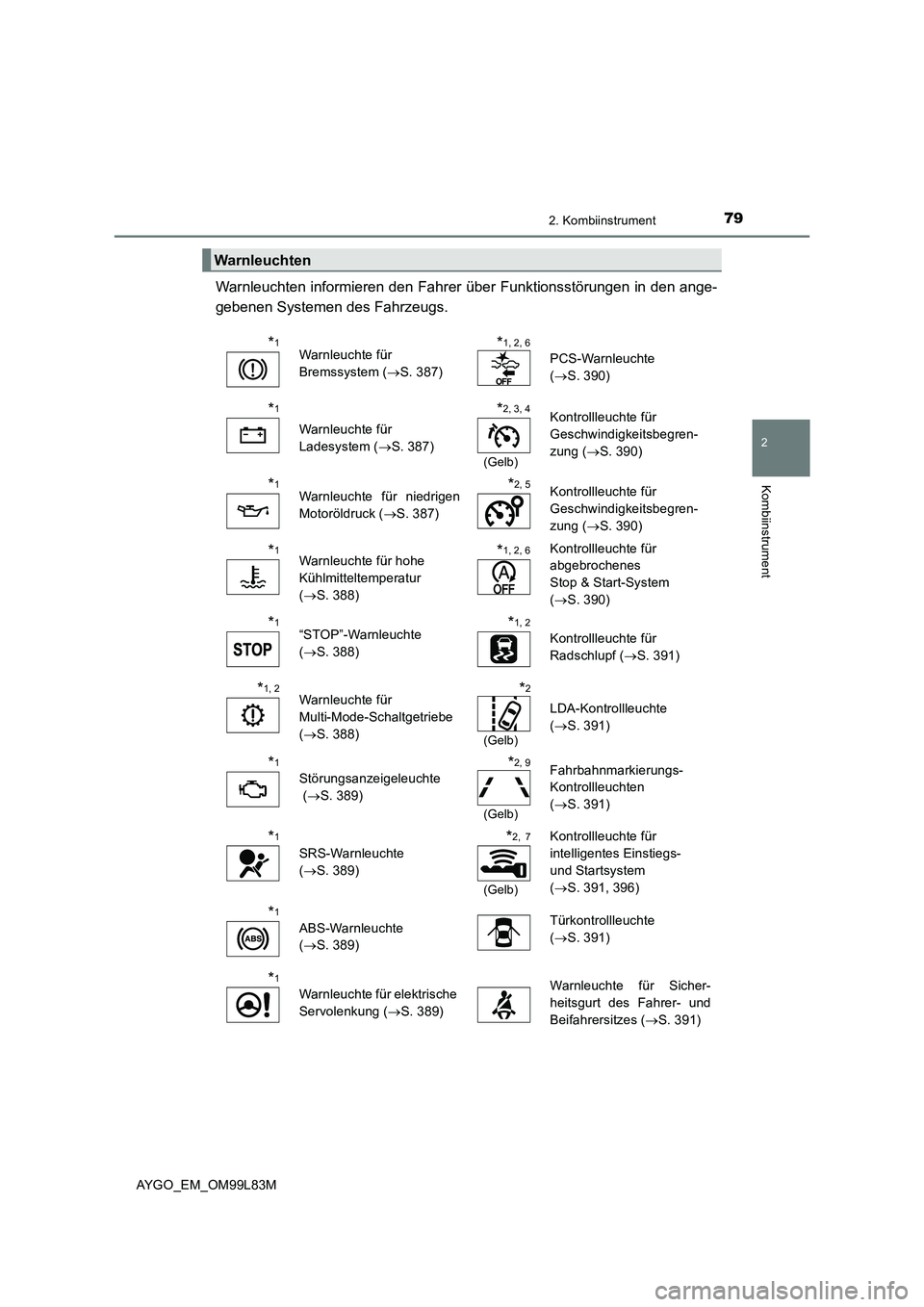

792. Kombiinstrument
2
Kombiinstrument
AYGO_EM_OM99L83M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
*1Warnleuchte für
Bremssystem ( S. 387)
*1, 2, 6
PCS-Warnleuchte
( S. 390)
*1
Warnleuchte für
Ladesystem ( S. 387)
*2, 3, 4
(Gelb)
Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 390)
*1Warnleuchte für niedrigen
Motoröldruck ( S. 387)
*2, 5Kontrollleuchte für
Geschwindigkeitsbegren-
zung ( S. 390)
*1Warnleuchte für hohe
Kühlmitteltemperatur
( S. 388)
*1, 2, 6Kontrollleuchte für
abgebrochenes
Stop & Start-System
( S. 390)
*1“STOP”-Warnleuchte
( S. 388)
*1, 2
Kontrollleuchte für
Radschlupf ( S. 391)
*1, 2Warnleuchte für
Multi-Mode-Schaltgetriebe
( S. 388)
*2
(Gelb)
LDA-Kontrollleuchte
( S. 391)
*1
Störungsanzeigeleuchte
( S. 389)
*2, 9
(Gelb)
Fahrbahnmarkierungs-
Kontrollleuchten
( S. 391)
*1
SRS-Warnleuchte
( S. 389)
*2, 7
(Gelb)
Kontrollleuchte für
intelligentes Einstiegs-
und Startsystem
( S. 391, 396)
*1
ABS-Warnleuchte
( S. 389)
Türkontrollleuchte
( S. 391)
*1
Warnleuchte für elektrische
Servolenkung ( S. 389)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 391)

802. Kombiinstrument
AYGO_EM_OM99L83M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs- und
Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligentem
Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und zei-
gen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann im betreffenden System eine Funktionsstörung
vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb überprüfen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte leuchtet gelb auf, um auf eine Funktionsstörung hinzuweisen.
*4: Für Motor 1KR
*5: Für Motor HM01
*6: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*7: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*8: Diese Leuchte leuchtet auf dem Mittelteil.
*9: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
*8
Warnleuchten für
Sicherheitsgurte der Rück-
sitze ( S. 391)
*1, 2
Warnleuchte für
Reifendruck ( S. 392)
Warnleuchte für
Kraftstoffreserve ( S. 392)
Kontrollleuchten
*1
Schaltanzeige
( S. 167, 170)
*2
(Grün)
Kontrollleuchte für intelli-
gentes Einstiegs- und Start-
system ( S. 159)
Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 172)
Kontrollleuchte für
Schlussleuchte ( S. 174)
