2016 TOYOTA AYGO Betriebsanleitungen (in German)

2094-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M

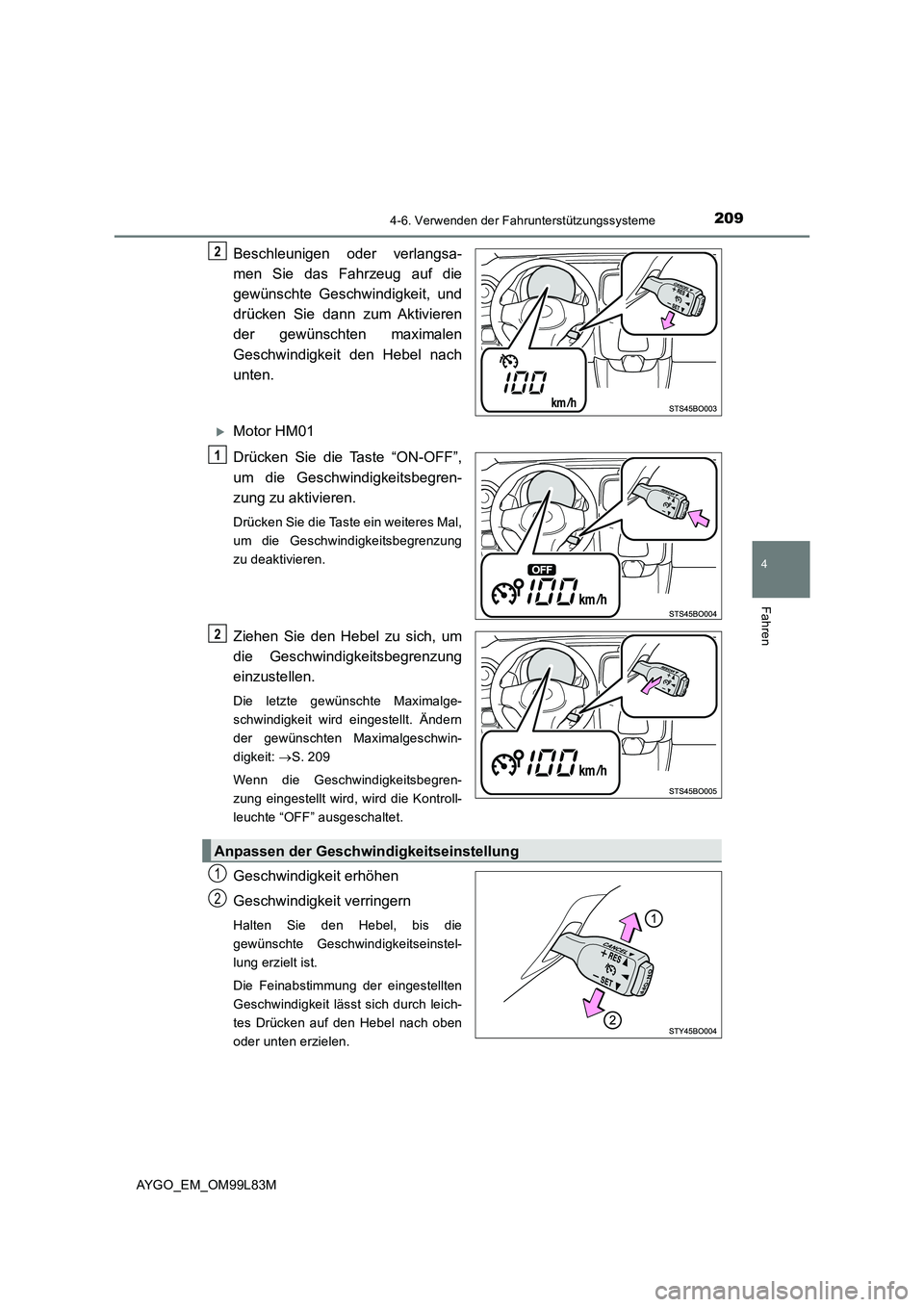

Beschleunigen oder verlangsa-
men Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Aktivieren
der gewünschten maximalen
Geschwindigkeit den Hebel nach
unten.
Motor HM01
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsbegren-
zung zu aktivieren.
Drücken Sie die Taste ein weiteres Mal,
um die Geschwindigkeitsbegrenzung
zu deaktivieren.
Ziehen Sie den Hebel zu sich, um
die Geschwindigkeitsbegrenzung
einzustellen.
Die letzte gewünschte Maximalge-
schwindigkeit wird eingestellt. Ändern
der gewünschten Maximalgeschwin-
digkeit: S. 209
Wenn die Geschwindigkeitsbegren-
zung eingestellt wird, wird die Kontroll-
leuchte “OFF” ausgeschaltet.
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erzielt ist.
Die Feinabstimmung der eingestellten
Geschwindigkeit lässt sich durch leich-
tes Drücken auf den Hebel nach oben
oder unten erzielen.
2
1
2
Anpassen der Geschwindigkeitseinstellung
1
2

2104-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

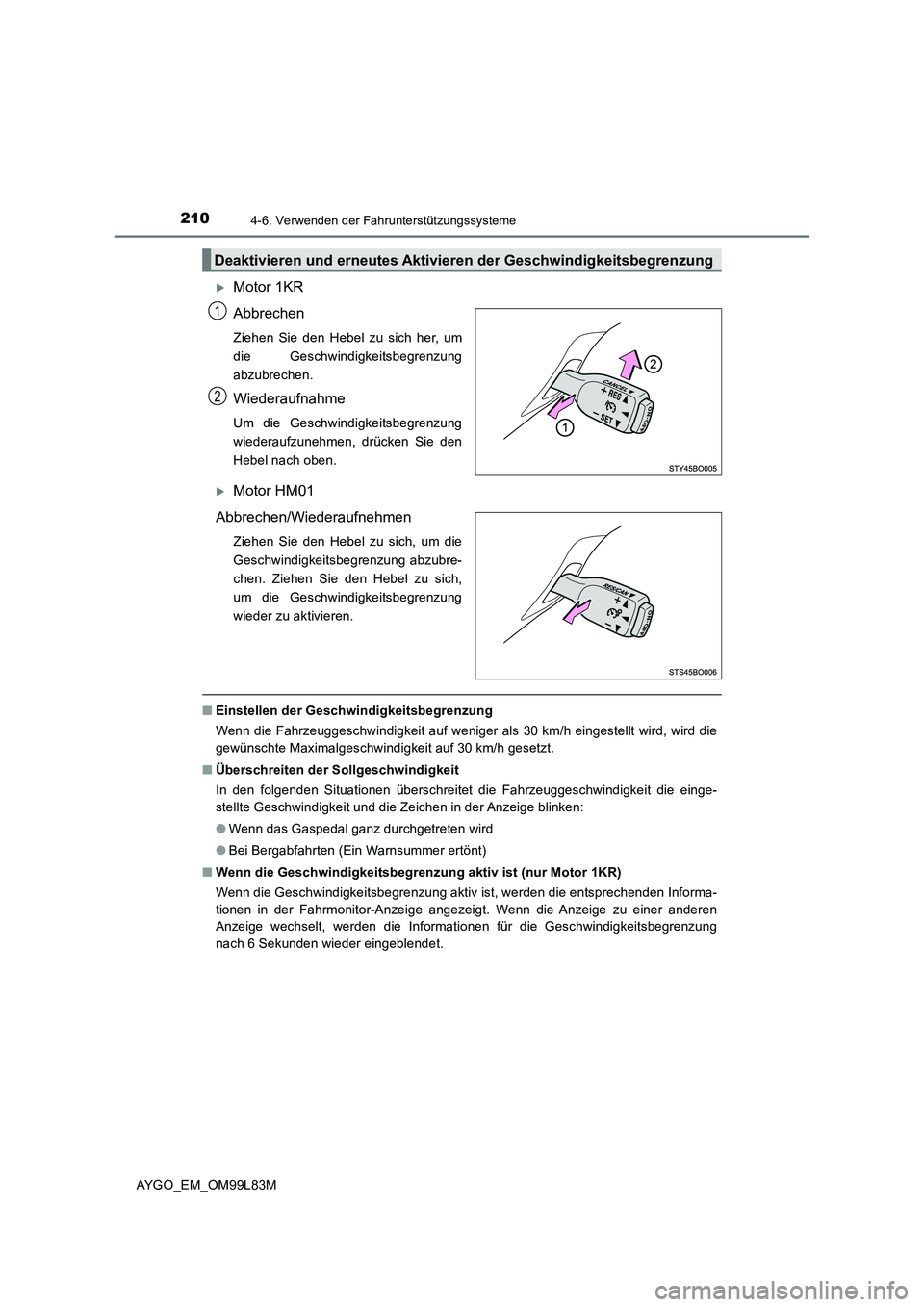

Motor 1KR
Abbrechen
Ziehen Sie den Hebel zu sich her, um
die Geschwindigkeitsbegrenzung
abzubrechen.
Wiederaufnahme
Um die Geschwindigkeitsbegrenzung
wiederaufzunehmen, drücken Sie den
Hebel nach oben.
Motor HM01
Abbrechen/Wiederaufnehmen
Ziehen Sie den Hebel zu sich, um die
Geschwindigkeitsbegrenzung abzubre-
chen. Ziehen Sie den Hebel zu sich,
um die Geschwindigkeitsbegrenzung
wieder zu aktivieren.
■ Einstellen der Geschwindigkeitsbegrenzung
Wenn die Fahrzeuggeschwindigkeit auf weniger als 30 km/h eingestellt wird, wird die
gewünschte Maximalgeschwindigkeit auf 30 km/h gesetzt.
■ Überschreiten der Sollgeschwindigkeit
In den folgenden Situationen überschreitet die Fahrzeuggeschwindigkeit die einge-
stellte Geschwindigkeit und die Zeichen in der Anzeige blinken:
● Wenn das Gaspedal ganz durchgetreten wird
● Bei Bergabfahrten (Ein Warnsummer ertönt)
■ Wenn die Geschwindigkeitsbegrenzung aktiv ist (nur Motor 1KR)
Wenn die Geschwindigkeitsbegrenzung aktiv ist, werden die entsprechenden Informa-
tionen in der Fahrmonitor-Anzeige angezeigt. Wenn die Anzeige zu einer anderen
Anzeige wechselt, werden die Informationen für die Geschwindigkeitsbegrenzung
nach 6 Sekunden wieder eingeblendet.
Deaktivieren und erneutes Aktivieren der Geschwindigkeitsbegrenzung
1
2

2114-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
WARNUNG
■Zur Vermeidung eines fälschlicherweise aktivierten Betriebs der Geschwindig-
keitsbegrenzung
Schalten Sie die Geschwindigkeitsbegrenzung mithilfe der Taste “ON-OFF” aus,
wenn Sie nicht verwendet wird.
■ Für die Geschwindigkeitsbegrenzung ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbegrenzung nicht in einer der folgenden Situati-
onen.
Das kann dazu führen, dass Sie die Kontrolle über das Fahrzeug verlieren und
schwere oder tödliche Unfälle ausgelöst werden.
● Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Auf steilen Bergstrecken
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet

2124-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

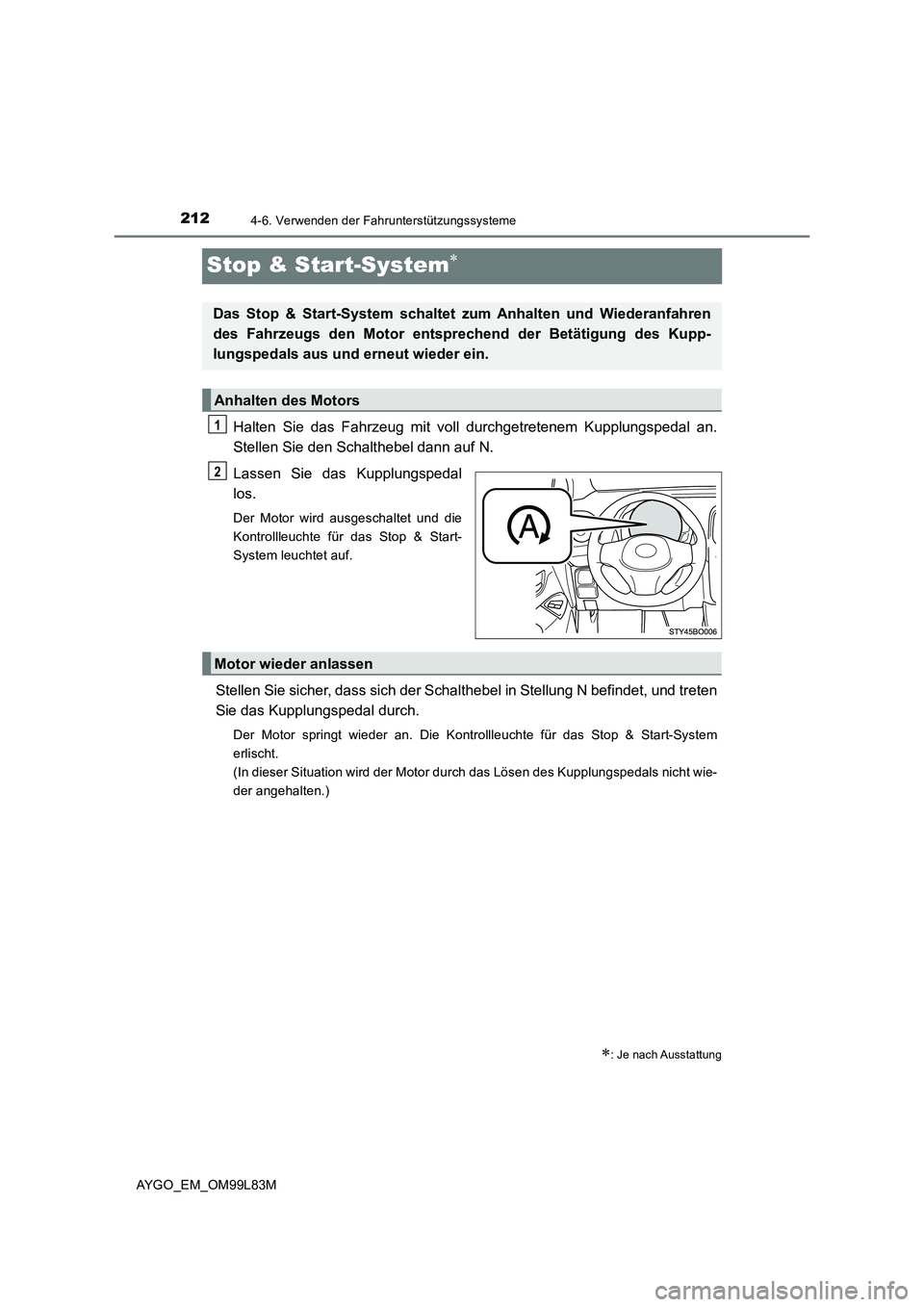

Stop & Start-System
Halten Sie das Fahrzeug mit voll durchgetretenem Kupplungspedal an.
Stellen Sie den Schalthebel dann auf N.
Lassen Sie das Kupplungspedal
los.
Der Motor wird ausgeschaltet und die
Kontrollleuchte für das Stop & Start-
System leuchtet auf.
Stellen Sie sicher, dass sich der Schalthebel in Stellung N befindet, und treten
Sie das Kupplungspedal durch.
Der Motor springt wieder an. Die Kontrollleuchte für das Stop & Start-System
erlischt.
(In dieser Situation wird der Motor durch das Lösen des Kupplungspedals nicht wie-
der angehalten.)
: Je nach Ausstattung
Das Stop & Start-System schaltet zum Anhalten und Wiederanfahren
des Fahrzeugs den Motor entsprechend der Betätigung des Kupp-
lungspedals aus und erneut wieder ein.
Anhalten des Motors
1
2
Motor wieder anlassen

2134-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M

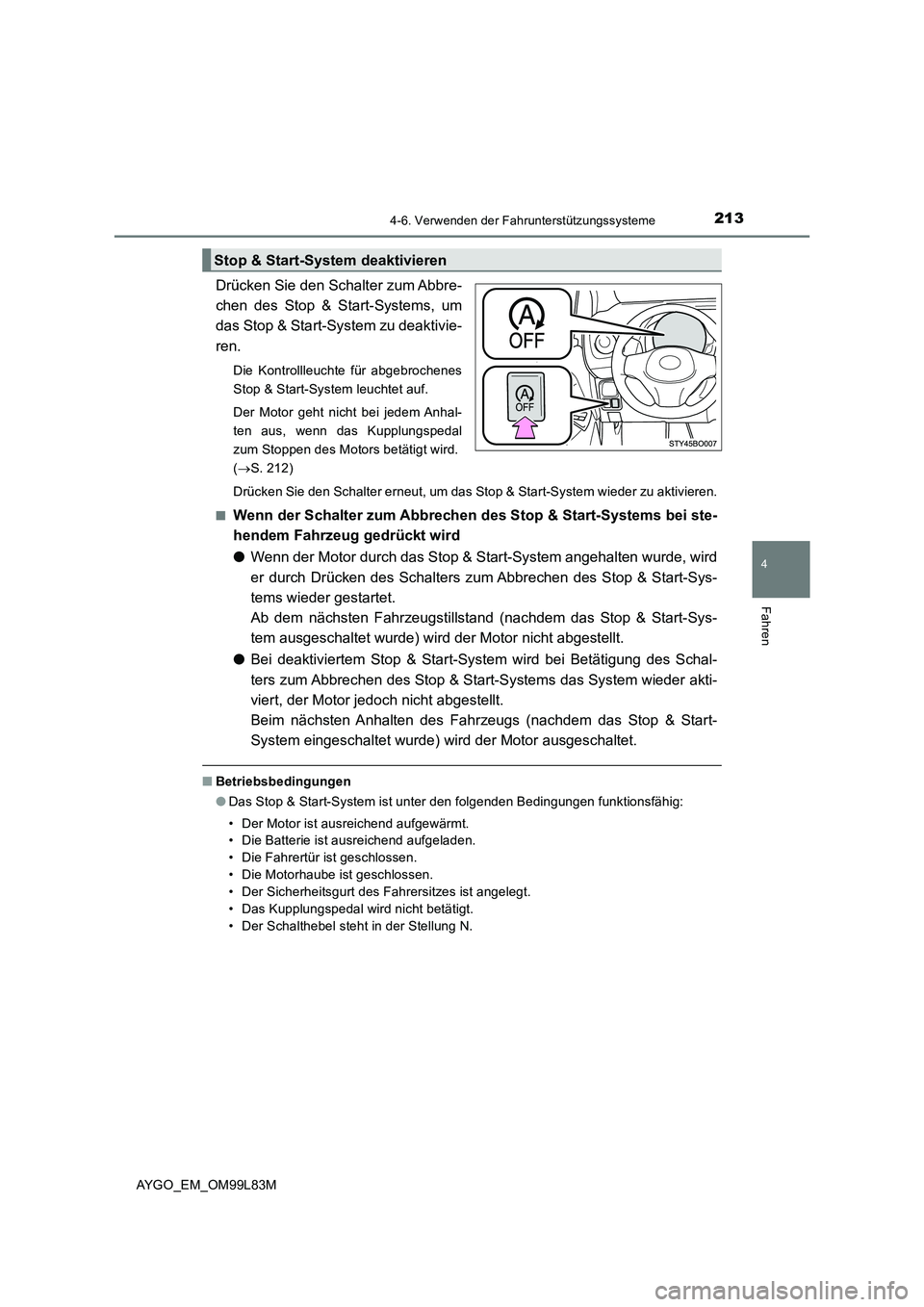

Drücken Sie den Schalter zum Abbre-
chen des Stop & Start-Systems, um
das Stop & Start-System zu deaktivie-
ren.
Die Kontrollleuchte für abgebrochenes
Stop & Start-System leuchtet auf.
Der Motor geht nicht bei jedem Anhal-
ten aus, wenn das Kupplungspedal
zum Stoppen des Motors betätigt wird.
( S. 212)
Drücken Sie den Schalter erneut, um das Stop & Start-System wieder zu aktivieren.
■Wenn der Schalter zum Abbrechen des Stop & Start-Systems bei ste-
hendem Fahrzeug gedrückt wird
● Wenn der Motor durch das Stop & Start-System angehalten wurde, wird
er durch Drücken des Schalters zum Abbrechen des Stop & Start-Sys-
tems wieder gestartet.
Ab dem nächsten Fahrzeugstillstand (nachdem das Stop & Start-Sys-
tem ausgeschaltet wurde) wird der Motor nicht abgestellt.
● Bei deaktiviertem Stop & Start-System wird bei Betätigung des Schal-
ters zum Abbrechen des Stop & Start-Systems das System wieder akti-
viert, der Motor jedoch nicht abgestellt.
Beim nächsten Anhalten des Fahrzeugs (nachdem das Stop & Start-
System eingeschaltet wurde) wird der Motor ausgeschaltet.
■ Betriebsbedingungen
● Das Stop & Start-System ist unter den folgenden Bedingungen funktionsfähig:
• Der Motor ist ausreichend aufgewärmt.
• Die Batterie ist ausreichend aufgeladen.
• Die Fahrertür ist geschlossen.
• Die Motorhaube ist geschlossen.
• Der Sicherheitsgurt des Fahrersitzes ist angelegt.
• Das Kupplungspedal wird nicht betätigt.
• Der Schalthebel steht in der Stellung N.
Stop & Start-System deaktivieren

2144-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

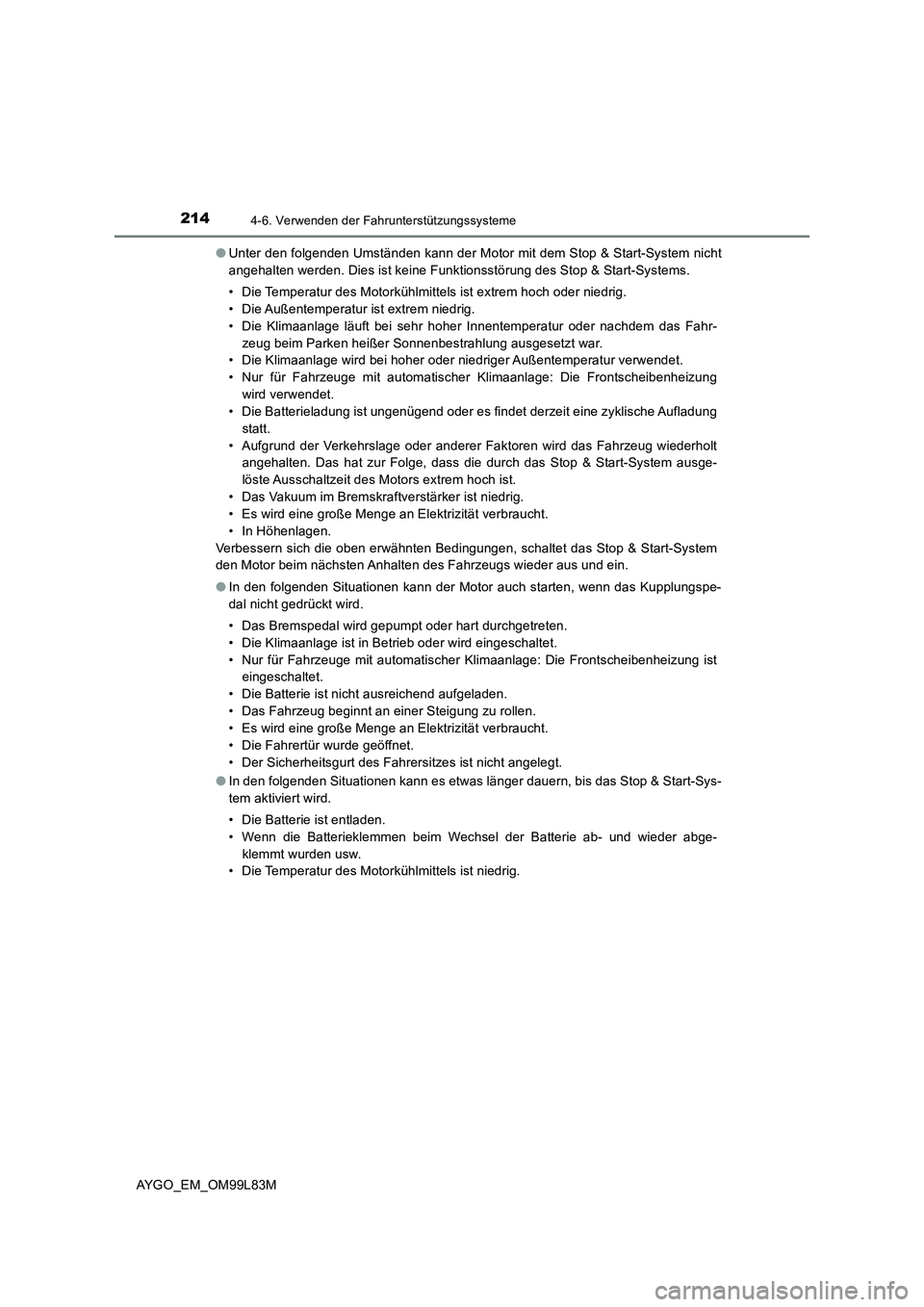

● Unter den folgenden Umständen kann der Motor mit dem Stop & Start-System nicht
angehalten werden. Dies ist keine Funktionsstörung des Stop & Start-Systems.
• Die Temperatur des Motorkühlmittels ist extrem hoch oder niedrig.
• Die Außentemperatur ist extrem niedrig.
• Die Klimaanlage läuft bei sehr hoher Innentemperatur oder nachdem das Fahr-
zeug beim Parken heißer Sonnenbestrahlung ausgesetzt war.
• Die Klimaanlage wird bei hoher oder niedriger Außentemperatur verwendet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung
wird verwendet.
• Die Batterieladung ist ungenügend oder es findet derzeit eine zyklische Aufladung
statt.
• Aufgrund der Verkehrslage oder anderer Faktoren wird das Fahrzeug wiederholt
angehalten. Das hat zur Folge, dass die durch das Stop & Start-System ausge-
löste Ausschaltzeit des Motors extrem hoch ist.
• Das Vakuum im Bremskraftverstärker ist niedrig.
• Es wird eine große Menge an Elektrizität verbraucht.
• In Höhenlagen.
Verbessern sich die oben erwähnten Bedingungen, schaltet das Stop & Start-System
den Motor beim nächsten Anhalten des Fahrzeugs wieder aus und ein.
● In den folgenden Situationen kann der Motor auch starten, wenn das Kupplungspe-
dal nicht gedrückt wird.
• Das Bremspedal wird gepumpt oder hart durchgetreten.
• Die Klimaanlage ist in Betrieb oder wird eingeschaltet.
• Nur für Fahrzeuge mit automatischer Klimaanlage: Die Frontscheibenheizung ist
eingeschaltet.
• Die Batterie ist nicht ausreichend aufgeladen.
• Das Fahrzeug beginnt an einer Steigung zu rollen.
• Es wird eine große Menge an Elektrizität verbraucht.
• Die Fahrertür wurde geöffnet.
• Der Sicherheitsgurt des Fahrersitzes ist nicht angelegt.
● In den folgenden Situationen kann es etwas länger dauern, bis das Stop & Start-Sys-
tem aktiviert wird.
• Die Batterie ist entladen.
• Wenn die Batterieklemmen beim Wechsel der Batterie ab- und wieder abge-
klemmt wurden usw.
• Die Temperatur des Motorkühlmittels ist niedrig.

2154-6. Verwenden der Fahrunterstützungssysteme
4
Fahren
AYGO_EM_OM99L83M
■ Automatisches Einschalten des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Motorschalter
auf “LOCK” und dann auf “START” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Auch wenn das Stop & Start-
System durch Betätigen des Schalters zum Abbrechen des Stop & Start-Systems
deaktiviert wurde, wird es automatisch wieder eingeschaltet, sobald der Schalter
Motorschalter ausgeschaltet und anschließend der Motor gestartet wird.
■ Schutzfunktion des Stop & Start-Systems
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall kann das Audiosystem wieder eingeschaltet werden, indem der Motor-
schalter in Stellung “LOCK” und dann in Stellung “ACC” oder “ON” geschaltet wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Erzeugt das Audiosystem
einen sehr lauten Geräuschpegel, kann das Audiosystem automatisch abgeschaltet
werden, um die Stromversorgung für das Stop & Start-System aufrecht zu erhalten.
In diesem Fall wird das Audiosystem wieder aktiviert, indem der Motorschalter ausge-
schaltet und dann in den Modus ACCESSORY oder IGNITION ON gestellt wird.
■ Lenkradbetätigung
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist die Betätigung des
Lenkrades schwergängiger als während der Fahrt.
■ Motorhaube
Wird die Motorhaube geöffnet, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde, kann der Motor nicht durch das Stop & Start-System oder die
automatische Motor-Startfunktion angelassen werden. Starten Sie den Motor erneut
mit dem Motorschalter. ( S. 156, 159)
■ Verwenden des Stop & Start-Systems
Verwenden Sie das Stop & Start-system, wenn das Fahrzeug vorübergehend an roten
Ampeln, Kreuzungen etc. angehalten wird. Wird das Fahrzeug über einen längeren
Zeitraum angehalten, schalten Sie den Motor vollständig aus.

2164-6. Verwenden der Fahrunterstützungssysteme
AYGO_EM_OM99L83M

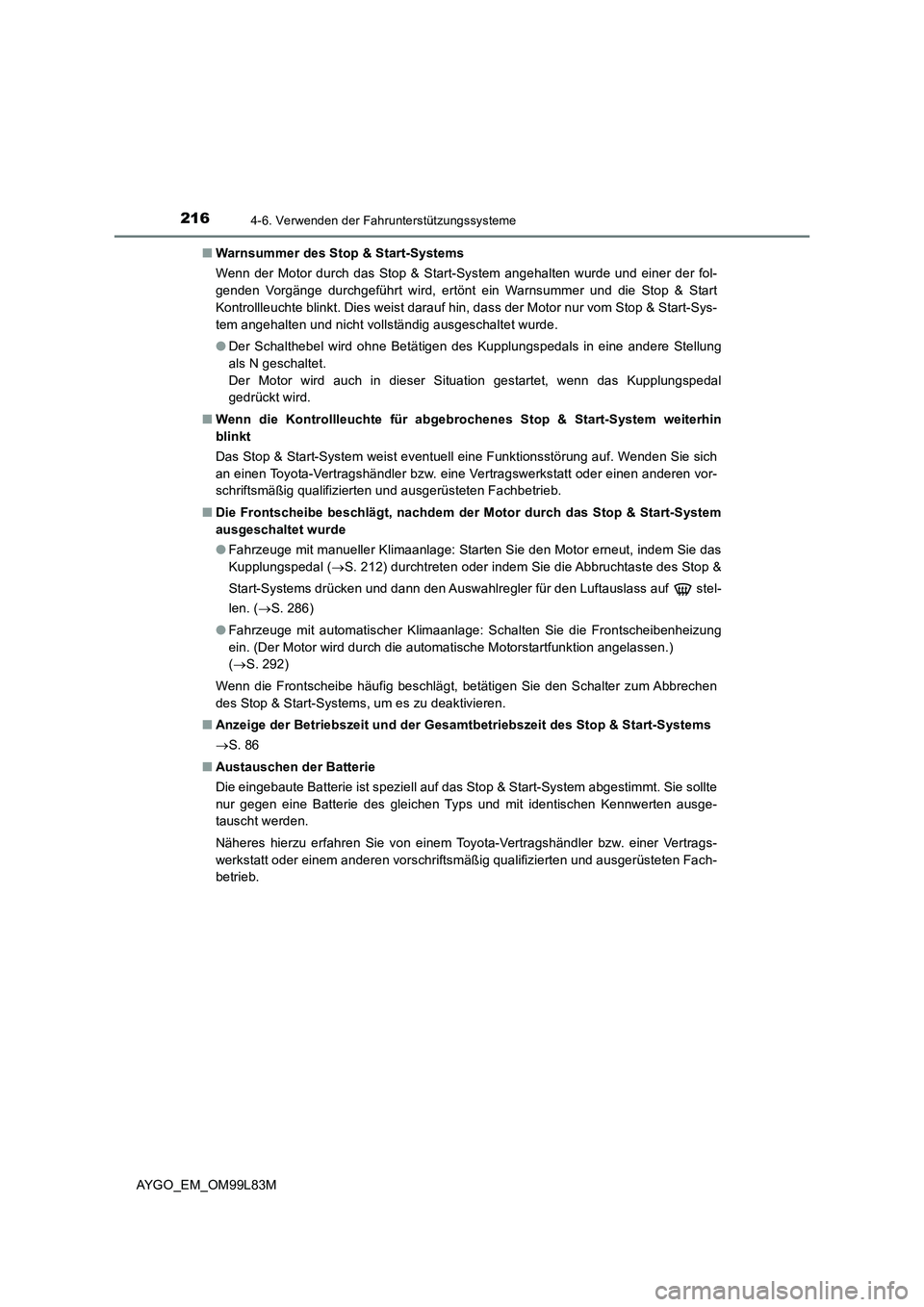

■ Warnsummer des Stop & Start-Systems
Wenn der Motor durch das Stop & Start-System angehalten wurde und einer der fol-
genden Vorgänge durchgeführt wird, ertönt ein Warnsummer und die Stop & Start
Kontrollleuchte blinkt. Dies weist darauf hin, dass der Motor nur vom Stop & Start-Sys-
tem angehalten und nicht vollständig ausgeschaltet wurde.
● Der Schalthebel wird ohne Betätigen des Kupplungspedals in eine andere Stellung
als N geschaltet.
Der Motor wird auch in dieser Situation gestartet, wenn das Kupplungspedal
gedrückt wird.
■ Wenn die Kontrollleuchte für abgebrochenes Stop & Start-System weiterhin
blinkt
Das Stop & Start-System weist eventuell eine Funktionsstörung auf. Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Die Frontscheibe beschlägt, nachdem der Motor durch das Stop & Start-System
ausgeschaltet wurde
● Fahrzeuge mit manueller Klimaanlage: Starten Sie den Motor erneut, indem Sie das
Kupplungspedal ( S. 212) durchtreten oder indem Sie die Abbruchtaste des Stop &
Start-Systems drücken und dann den Auswahlregler für den Luftauslass auf stel-
len. ( S. 286)
● Fahrzeuge mit automatischer Klimaanlage: Schalten Sie die Frontscheibenheizung
ein. (Der Motor wird durch die automatische Motorstartfunktion angelassen.)
( S. 292)
Wenn die Frontscheibe häufig beschlägt, betätigen Sie den Schalter zum Abbrechen
des Stop & Start-Systems, um es zu deaktivieren.
■ Anzeige der Betriebszeit und der Gesamtbetriebszeit des Stop & Start-Systems
 S. 86
■ Austauschen der Batterie
Die eingebaute Batterie ist speziell auf das Stop & Start-System abgestimmt. Sie sollte
nur gegen eine Batterie des gleichen Typs und mit identischen Kennwerten ausge-
tauscht werden.
Näheres hierzu erfahren Sie von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
