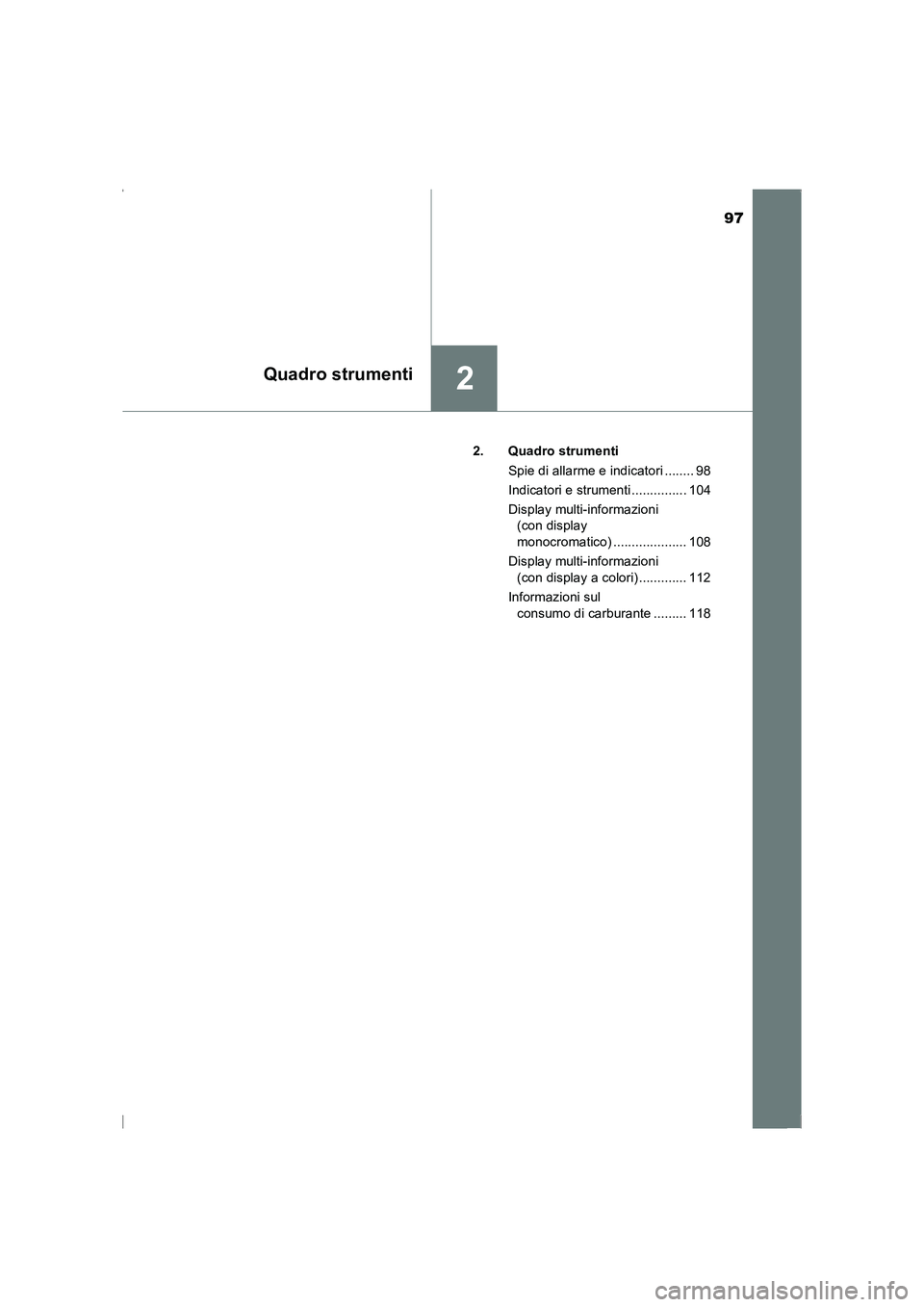

2016 TOYOTA AVENSIS Manuale duso (in Italian)

97
2Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)2. Quadro strumenti
Spie di allarme e indicatori ........ 98
Indicatori e strumenti ............... 104
Display multi-informazioni (con display
monocromatico) .................... 108
Display multi-informazioni (con display a colori) ............. 112
Informazioni sul consumo di carburante ......... 118
AVENSIS_OM_OM20C24L_(EL).book Page 97 Friday, February 6, 201 5 7:48 PM

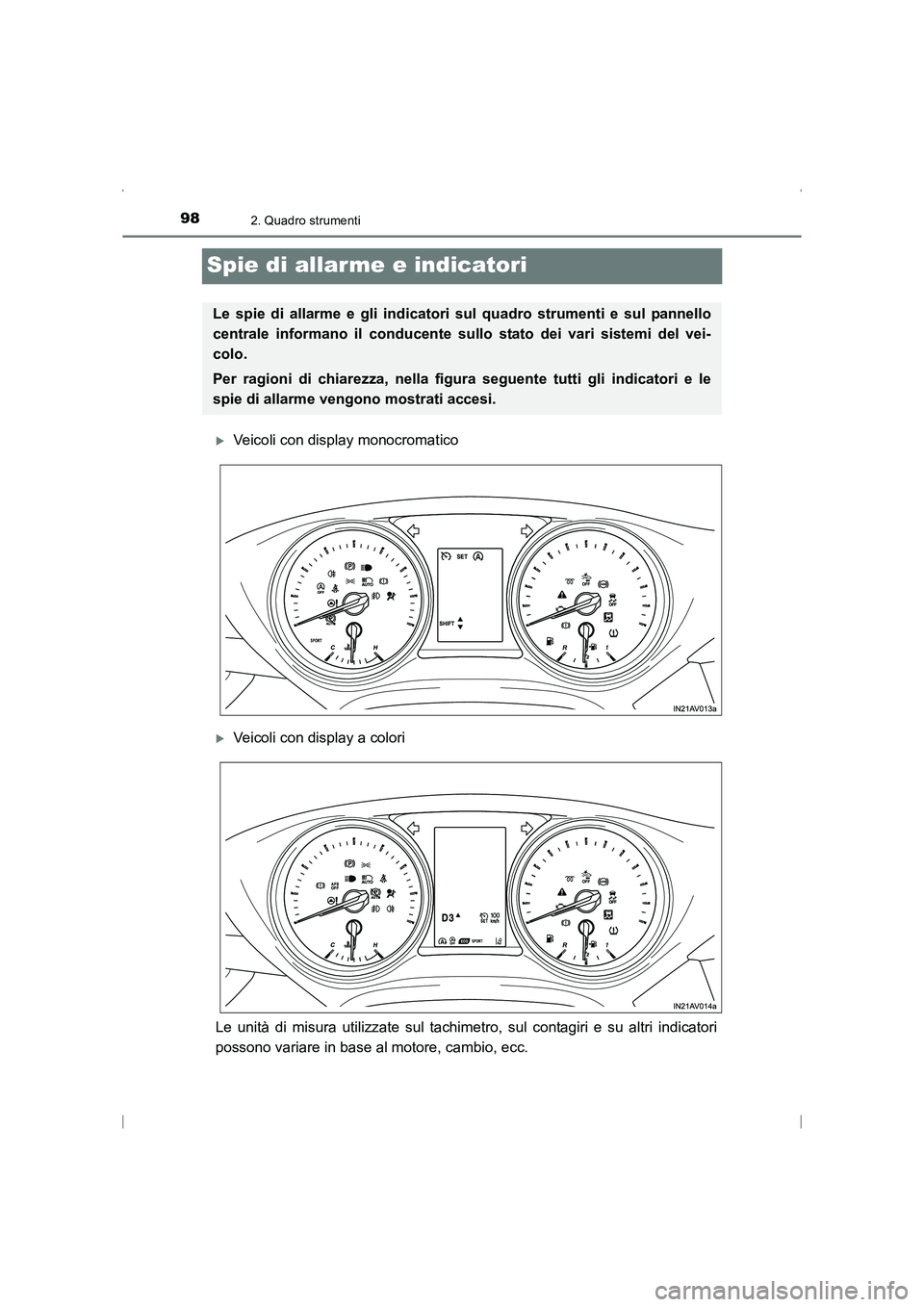

982. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
Spie di allarme e indicatori
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità di misura utilizzate sul tachim etro, sul contagiri e su altri indicatori
possono variare in base al motore, cambio, ecc.
Le spie di allarme e gli indicatori sul quadro strumenti e sul pannello
centrale informano il conducente su llo stato dei vari sistemi del vei-
colo.
Per ragioni di chiarezza, nella figura seguente tutti gli indicatori e le
spie di allarme vengono mostrati accesi.
AVENSIS_OM_OM20C24L_(EL).book Page 98 Friday, February 6, 201 5 7:48 PM

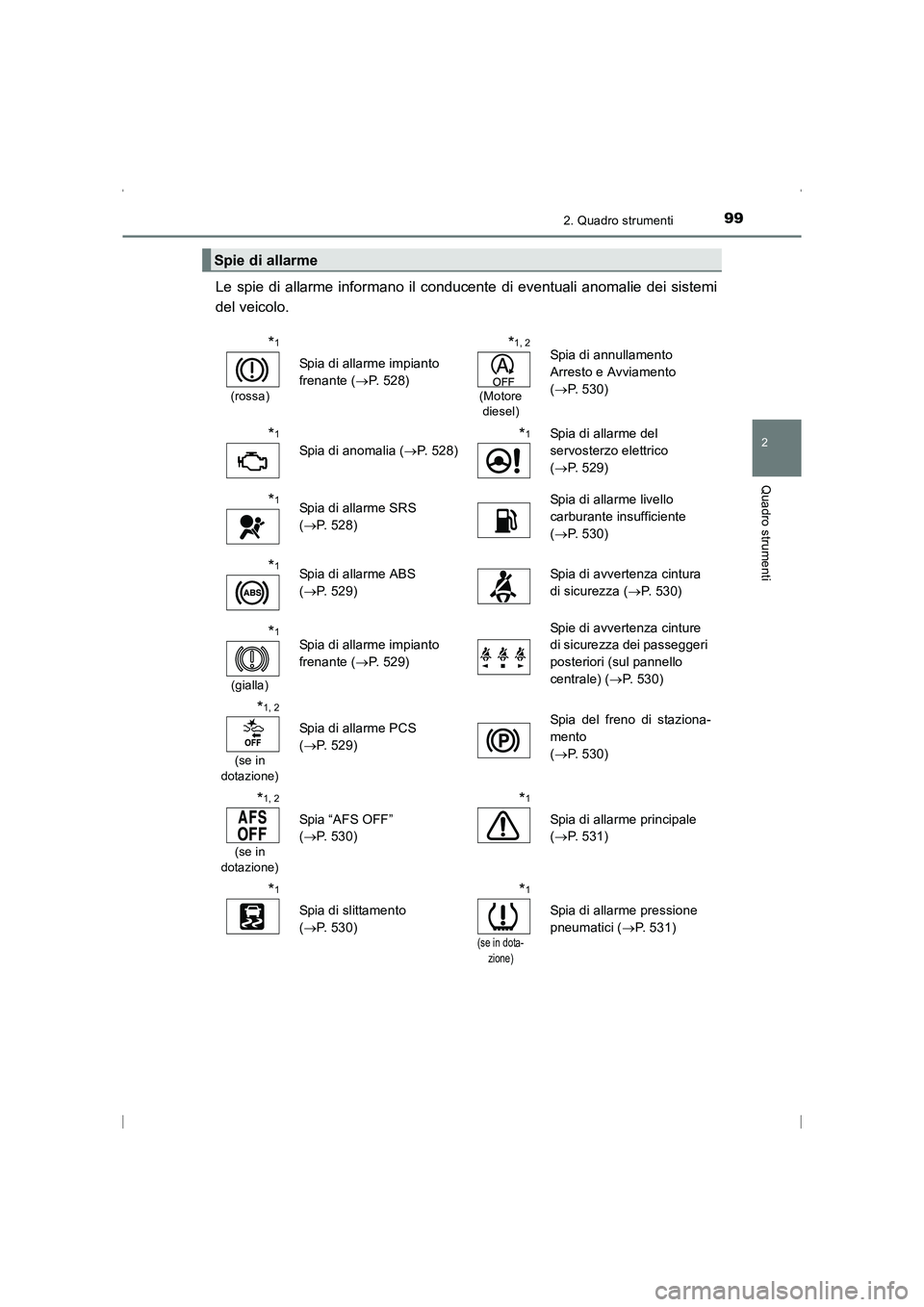

992. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
*1
(rossa)
Spia di allarme impianto
frenante (→P. 528)
*1, 2
(Motore
diesel)
Spia di annullamento
Arresto e Avviamento
( → P. 530)
*1
Spia di anomalia ( →P. 528)
*1Spia di allarme del
servosterzo elettrico
(→ P. 529)
*1Spia di allarme SRS
(→ P. 528) Spia di allarme livello
carburante insufficiente
(
→ P. 530)
*1Spia di allarme ABS
(→ P. 529) Spia di avvertenza cintura
di sicurezza (
→P. 530)
*1
(gialla)
Spia di allarme impianto
frenante ( →P. 529) Spie di avvertenza cinture
di sicurezza dei passeggeri
posteriori (sul pannello
centrale) (
→P. 530)
*1, 2
(se in
dotazione)
Spia di allarme PCS
( → P. 529) Spia del freno di staziona-
mento
(
→ P. 530)
*1, 2
(se in
dotazione)
Spia “AFS OFF”
( → P. 530)
*1
Spia di allarme principale
(→ P. 531)
*1
Spia di slittamento
(→ P. 530)
*1
(se in dota-
zione)
Spia di allarme pressione
pneumatici ( →P. 531)
AVENSIS_OM_OM20C24L_(EL).book Page 99 Friday, February 6, 201 5 7:48 PM

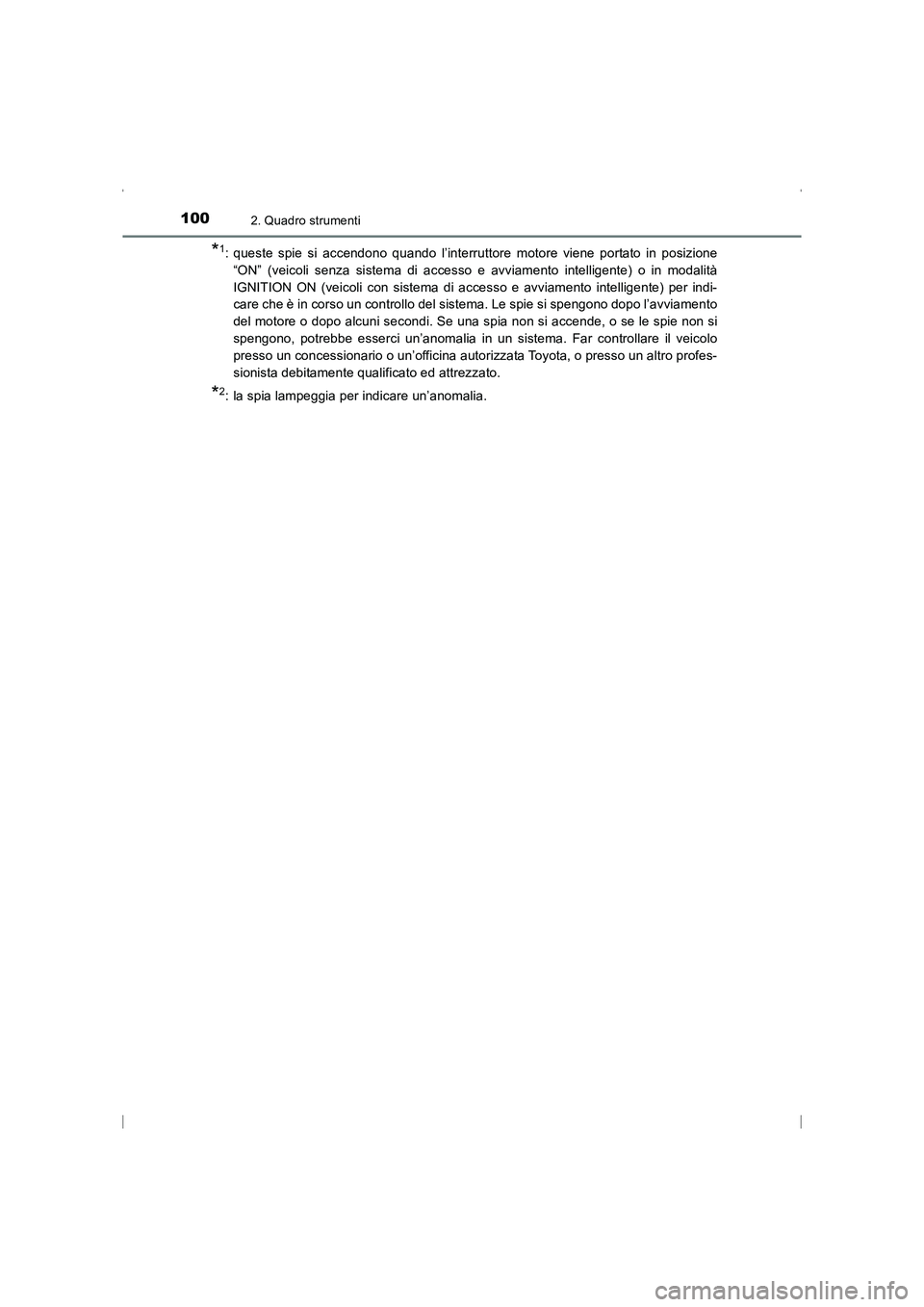

1002. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
*1: queste spie si accendono quando l’interruttore motore viene portato in posizione“ON” (veicoli senza sistema di accesso e avviamento intelligente) o in modalità
IGNITION ON (veicoli con sistema di accesso e avviamento intelligente) per indi-
care che è in corso un controllo del sistema. Le spie si spengono dopo l’avviamento
del motore o dopo alcuni secondi. Se una spia non si accende, o se le spie non si
spengono, potrebbe esserci un’anomalia in un sistema. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare un’anomalia.
AVENSIS_OM_OM20C24L_(EL).book Page 100 Friday, February 6, 20 15 7:48 PM

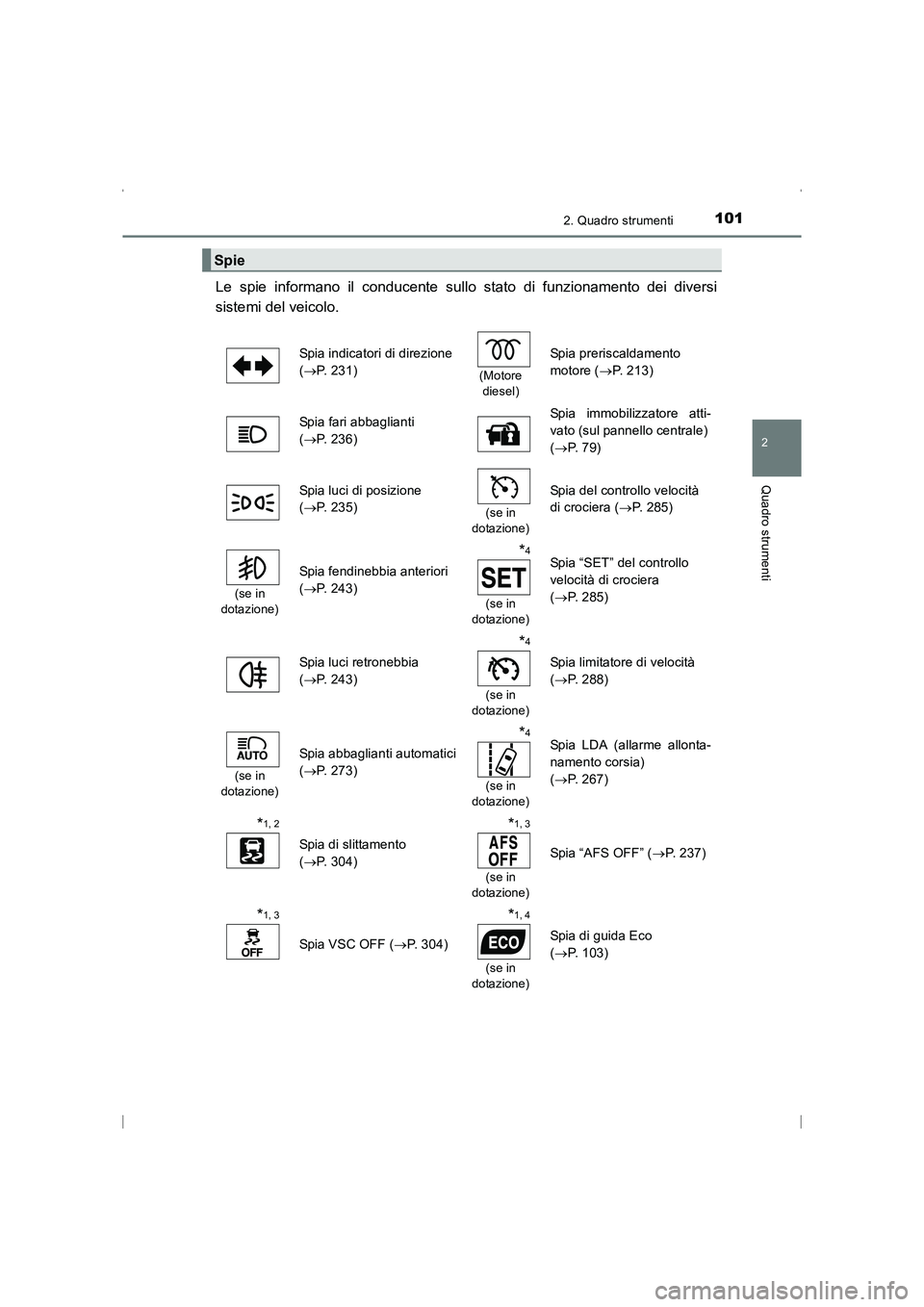

1012. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
Le spie informano il conducente sullo stato di funzionamento dei diversi
sistemi del veicolo.
Spie
Spia indicatori di direzione
(→ P. 231)
(Motore
diesel)
Spia preriscaldamento
motore ( →P. 213)
Spia fari abbaglianti
( → P. 236) Spia immobilizzatore atti-
vato (sul pannello centrale)
(
→ P. 7 9 )
Spia luci di posizione
( → P. 235)
(se in
dotazione)
Spia del controllo velocità
di crociera ( →P. 285)
(se in
dotazione)
Spia fendinebbia anteriori
( → P. 243)
*4
(se in
dotazione)
Spia “SET” del controllo
velocità di crociera
( → P. 285)
Spia luci retronebbia
( → P. 243)
*4
(se in
dotazione)
Spia limitatore di velocità
( → P. 288)
(se in
dotazione)
Spia abbaglianti automatici
( → P. 273)
*4
(se in
dotazione)
Spia LDA (allarme allonta-
namento corsia)
( → P. 267)
*1, 2
Spia di slittamento
(→ P. 304)
*1, 3
(se in
dotazione)
Spia “AFS OFF” ( →P. 237)
*1, 3
Spia VSC OFF ( →P. 304)
*1, 4
(se in
dotazione)
Spia di guida Eco
( → P. 103)
AVENSIS_OM_OM20C24L_(EL).book Page 101 Friday, February 6, 20 15 7:48 PM

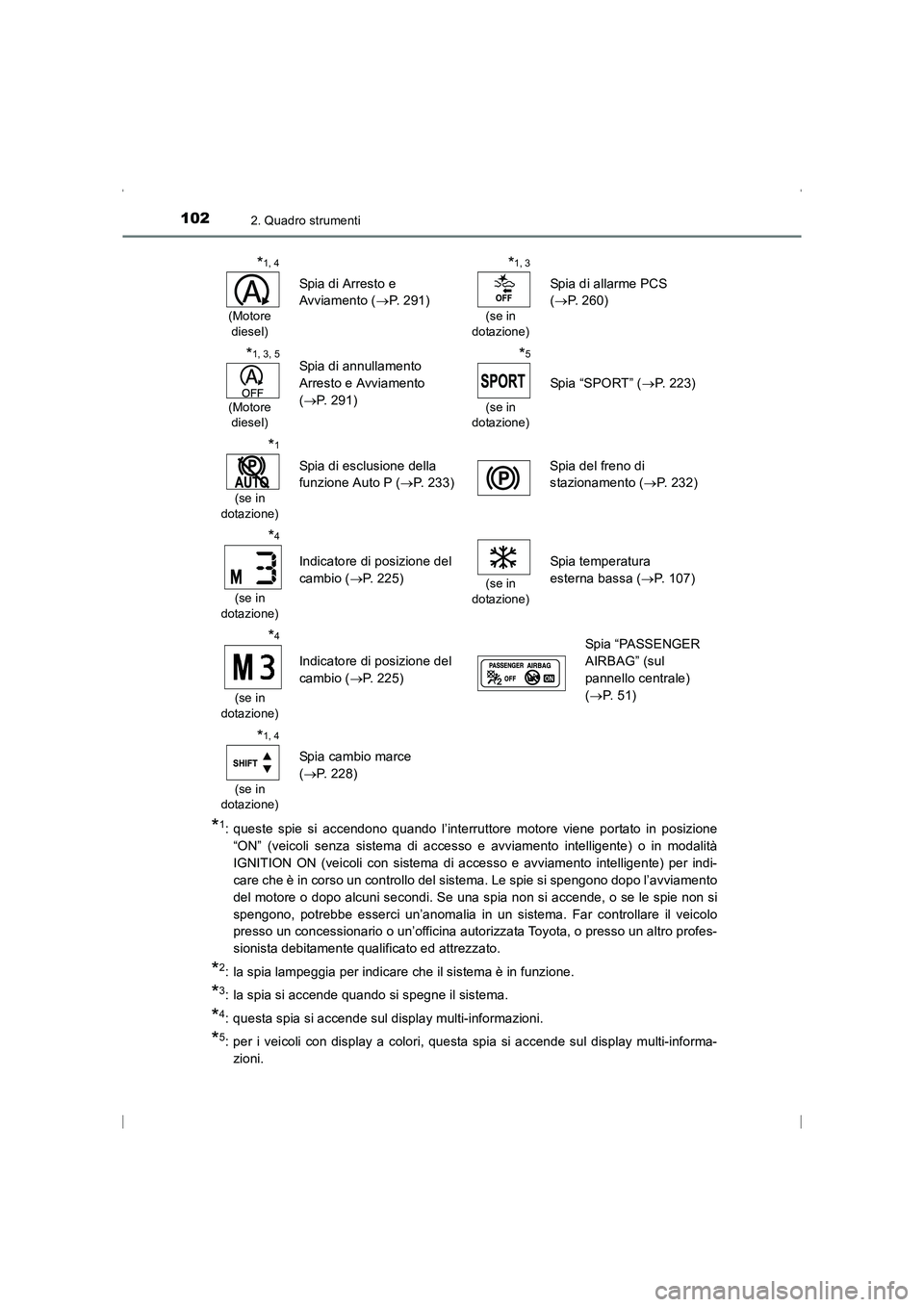

1022. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
*1: queste spie si accendono quando l’interruttore motore viene portato in posizione“ON” (veicoli senza sistema di accesso e avviamento intelligente) o in modalità
IGNITION ON (veicoli con sistema di accesso e avviamento intelligente) per indi-
care che è in corso un controllo del sistema. Le spie si spengono dopo l’avviamento
del motore o dopo alcuni secondi. Se una spia non si accende, o se le spie non si
spengono, potrebbe esserci un’anomalia in un sistema. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*4: questa spia si accende sul display multi-informazioni.
*5: per i veicoli con display a colori, questa spia si accende sul display multi-informa-zioni.
*1, 4
(Motore diesel)
Spia di Arresto e
Avviamento ( →P. 291)
*1, 3
(se in
dotazione)
Spia di allarme PCS
( → P. 260)
*1, 3, 5
(Motore
diesel)
Spia di annullamento
Arresto e Avviamento
( → P. 291)*5
(se in
dotazione)
Spia “SPORT” ( →P. 223)
*1
(se in
dotazione)
Spia di esclusione della
funzione Auto P ( →P. 233) Spia del freno di
stazionamento (
→P. 232)
*4
(se in
dotazione)
Indicatore di posizione del
cambio ( →P. 225)
(se in
dotazione)
Spia temperatura
esterna bassa ( →P. 107)
*4
(se in
dotazione)
Indicatore di posizione del
cambio ( →P. 225)
Spia “PASSENGER
AIRBAG” (sul
pannello centrale)
(→ P. 5 1 )
*1, 4
(se in
dotazione)
Spia cambio marce
( → P. 228)
AVENSIS_OM_OM20C24L_(EL).book Page 102 Friday, February 6, 20 15 7:48 PM

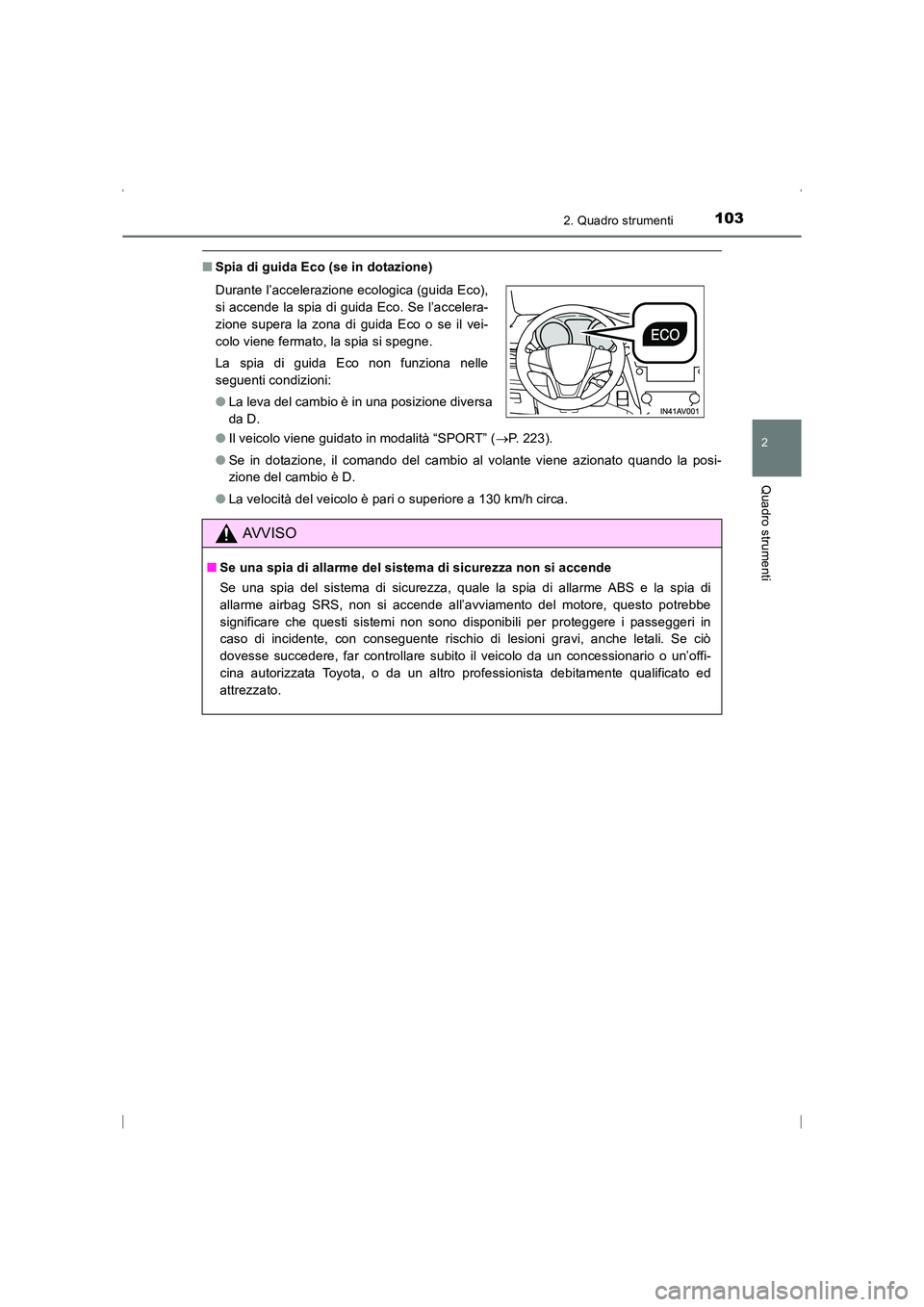

1032. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
■Spia di guida Eco (se in dotazione)
●Il veicolo viene guidato in modalità “SPORT” ( →P. 223).
● Se in dotazione, il comando del cambio al volante viene azionato quando la posi-
zione del cambio è D.
● La velocità del veicolo è pari o superiore a 130 km/h circa.
Durante l’accelerazione ecologica (guida Eco),
si accende la spia di guida Eco. Se l’accelera-
zione supera la zona di guida Eco o se il vei-
colo viene fermato, la spia si spegne.
La spia di guida Eco non funziona nelle
seguenti condizioni:
●
La leva del cambio è in una posizione diversa
da D.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, quale la spia di allarme ABS e la spia di
allarme airbag SRS, non si accende all’avviamento del motore, questo potrebbe
significare che questi sistemi non sono disponibili per proteggere i passeggeri in
caso di incidente, con conseguente rischio di lesioni gravi, anche letali. Se ciò
dovesse succedere, far controllare subito il veicolo da un concessionario o un’offi-
cina autorizzata Toyota, o da un altro professionista debitamente qualificato ed
attrezzato.
AVENSIS_OM_OM20C24L_(EL).book Page 103 Friday, February 6, 20 15 7:48 PM

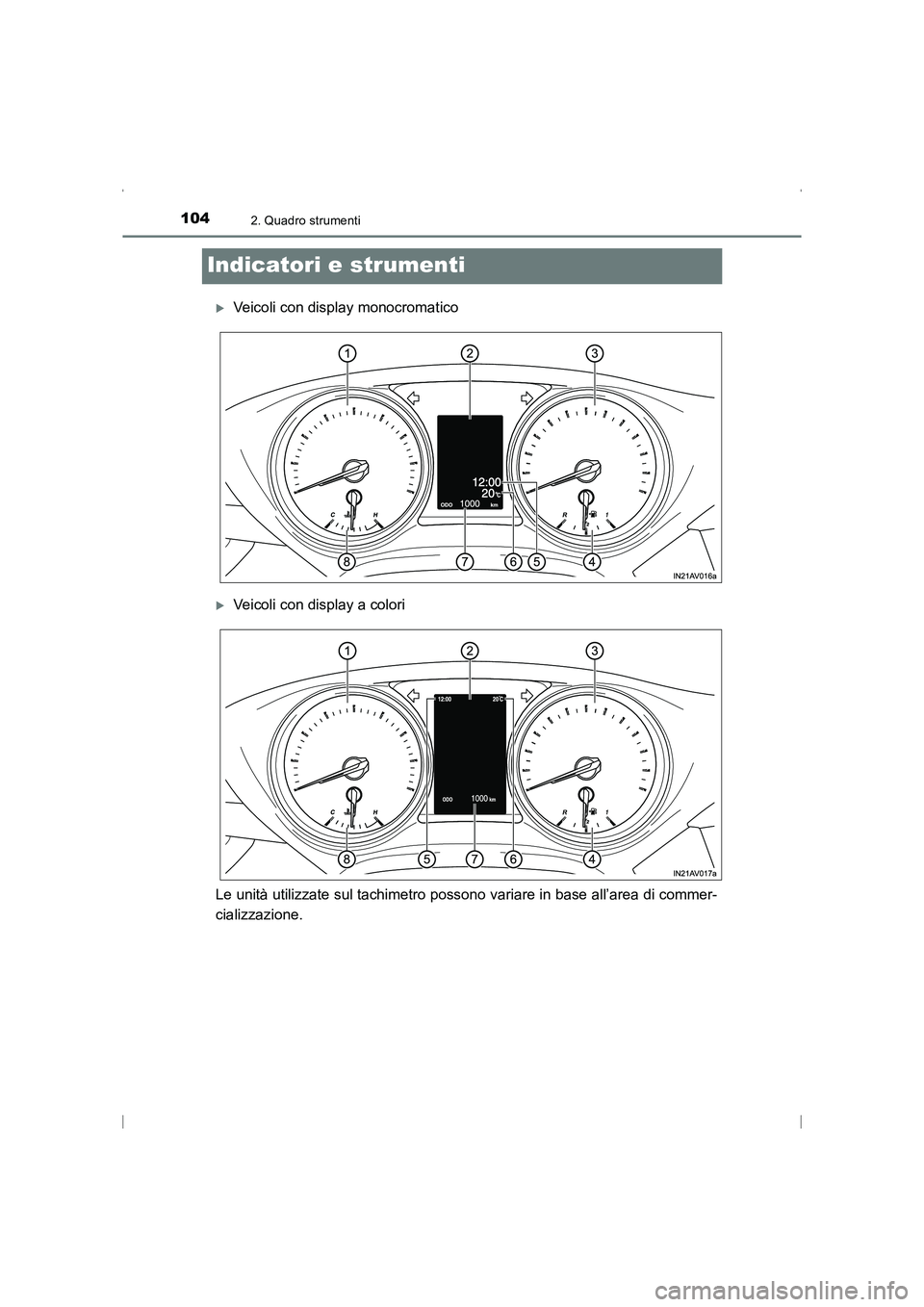

1042. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
Indicatori e strumenti
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità utilizzate sul tachimetro possono variare in base all’area di commer-
cializzazione.
AVENSIS_OM_OM20C24L_(EL).book Page 104 Friday, February 6, 20 15 7:48 PM
