■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 498)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.

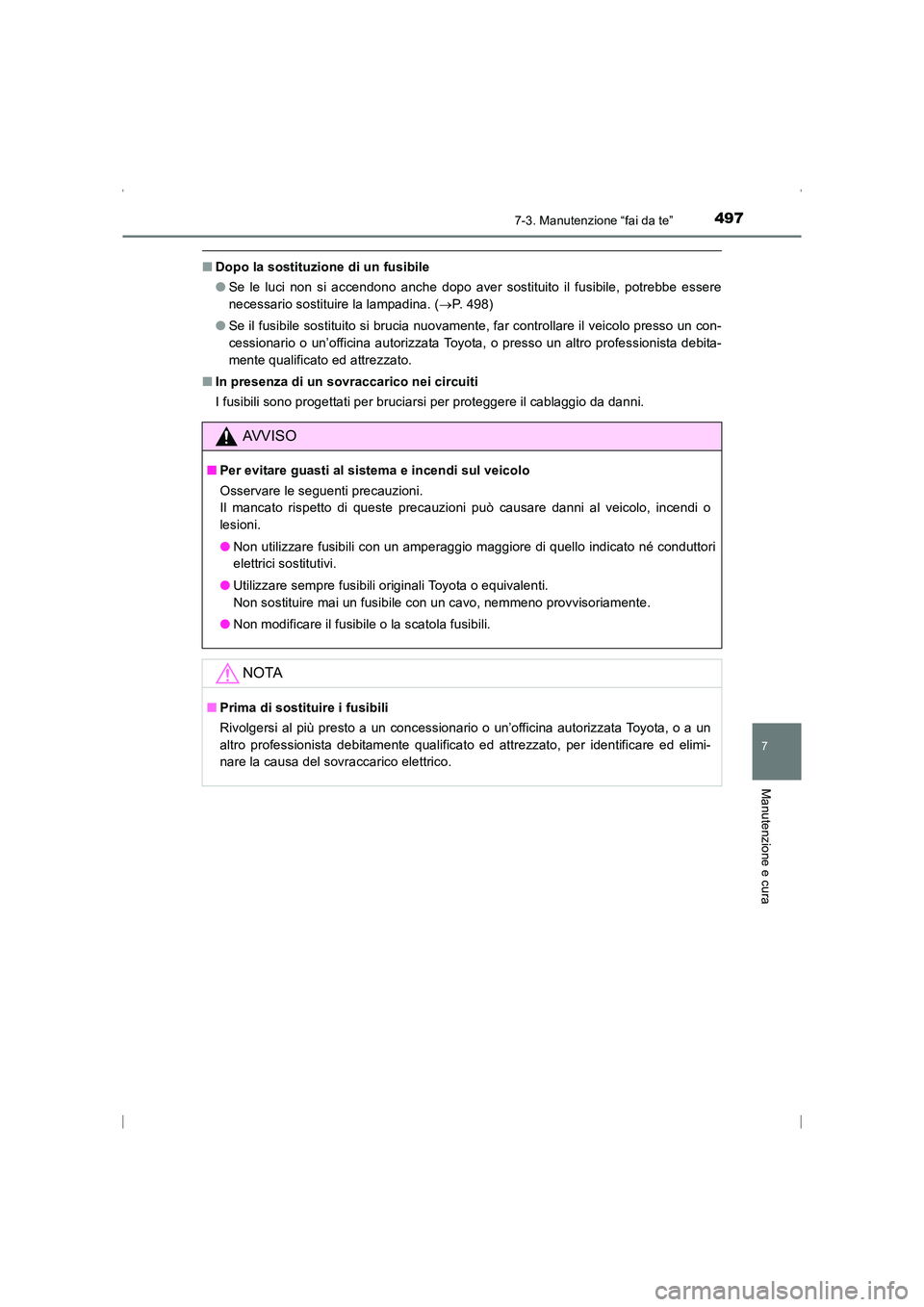

■ In presenza di un sovraccarico nei circuiti
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare il fusibile o la scatola fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato, per identificare ed elimi-
nare la causa del sovraccarico elettrico.
AVENSIS_OM_OM20C24L_(EL).book Page 497 Friday, February 6, 20 15 7:48 PM

4987-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 628)
→ P. 451

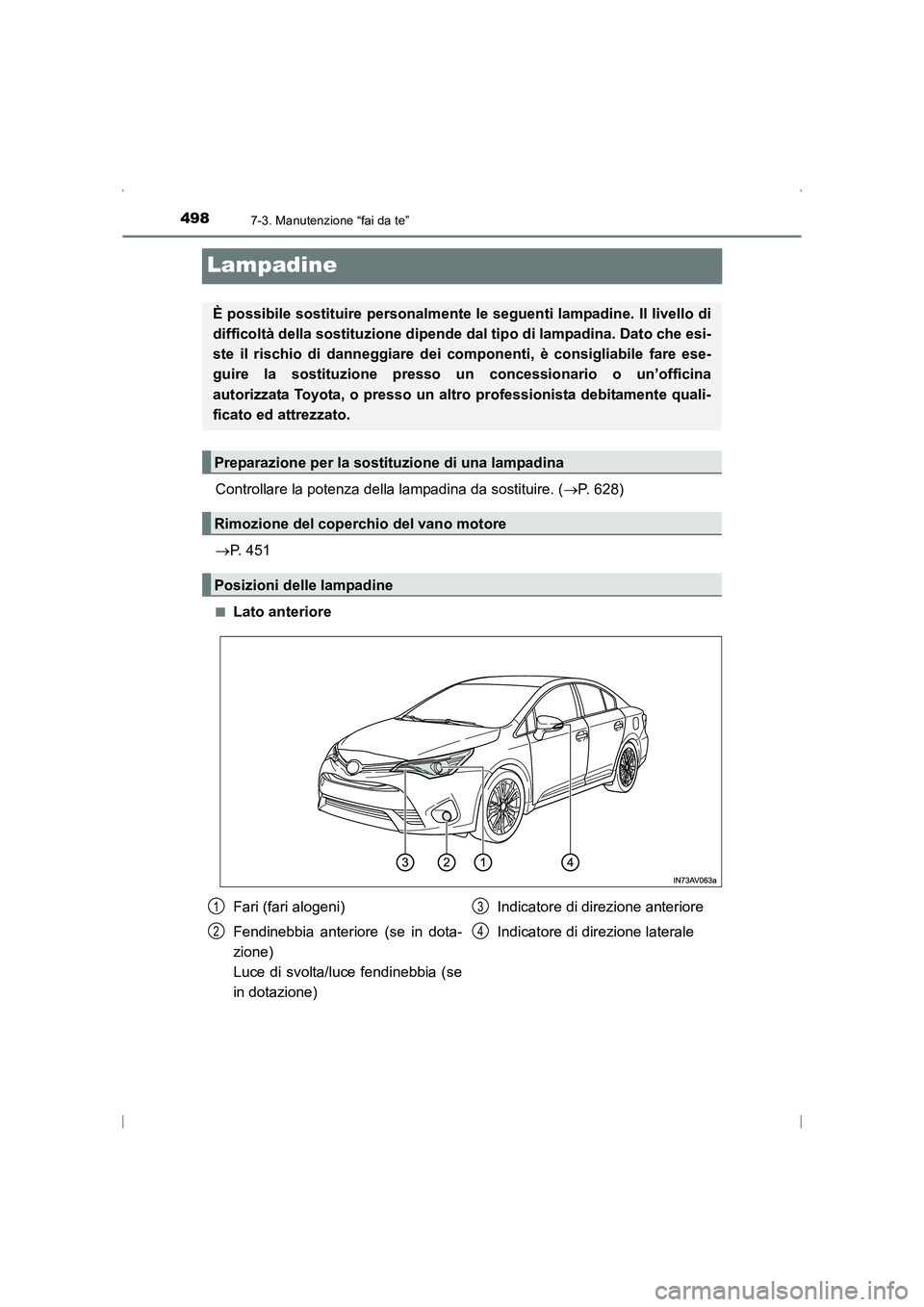

■Lato anteriore
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente quali-
ficato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Rimozione del coperchio del vano motore
Posizioni delle lampadine
Fari (fari alogeni)
Fendinebbia anteriore (se in dota-
zione)
Luce di svolta/luce fendinebbia (se
in dotazione) Indicatore di direzione anteriore
Indicatore di direzione laterale1
2
3
4
AVENSIS_OM_OM20C24L_(EL).book Page 498 Friday, February 6, 20
15 7:48 PM

4997-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

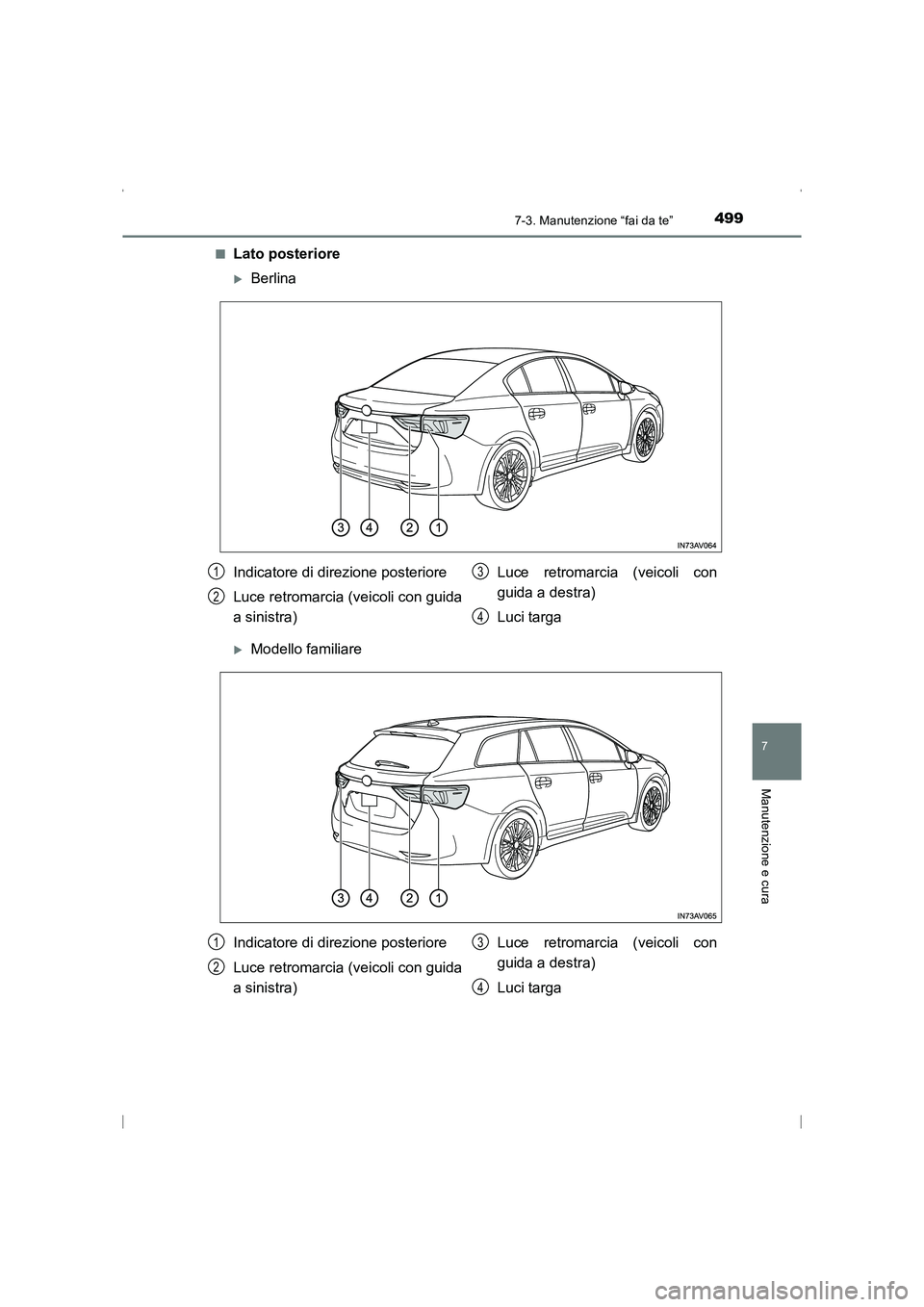

■Lato posteriore
XBerlina
XModello familiare
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
AVENSIS_OM_OM20C24L_(EL).book Page 499 Friday, February 6, 20
15 7:48 PM

5007-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)■

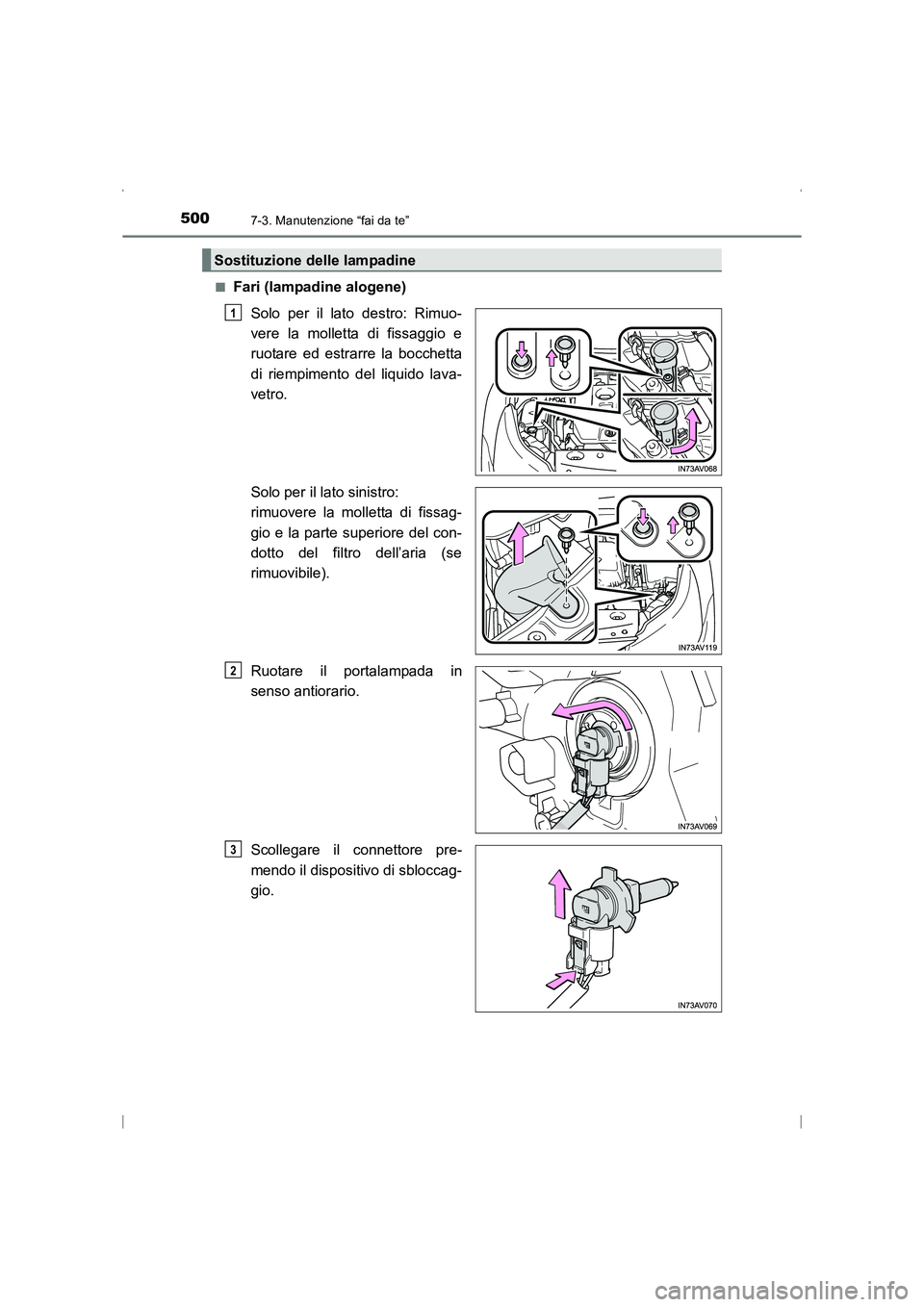

Fari (lampadine alogene)
Solo per il lato destro: Rimuo-
vere la molletta di fissaggio e
ruotare ed estrarre la bocchetta
di riempimento del liquido lava-
vetro.
Solo per il lato sinistro:
rimuovere la molletta di fissag-
gio e la parte superiore del con-
dotto del filtro dell’aria (se
rimuovibile).
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Sostituzione delle lampadine
1
2
3
AVENSIS_OM_OM20C24L_(EL).book Page 500 Friday, February 6, 20 15 7:48 PM

5017-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura
Sostituire la lampadina, appli-
care il connettore e montare il
portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari anabba-
glianti una volta e verificare che non
si veda alcuna luce filtrare attra-
verso il supporto.
Solo per il lato destro: riposizio-
nare la bocchetta di riempi-
mento del liquido lavavetro e la
molletta di fissaggio eseguendo con i passaggi invertiti.
Solo per il lato sinistro: installare
la parte superiore del condotto
del filtro dell’aria e la molletta di
fissaggio eseguendo la proce-
dura nell’ordine inverso.
4
5
6
1
1
AVENSIS_OM_OM20C24L_(EL).book Page 501 Friday, February 6, 20 15 7:48 PM

5027-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)■
Fendinebbia anteriore (se in dotazione)
Rimuovere il fermaglio e i bulloni
rivestimento passaruota. Rimuo-
vere parzialmente il rivestimento
passaruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
3
AVENSIS_OM_OM20C24L_(EL).book Page 502 Friday, February 6, 20 15 7:48 PM

5037-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

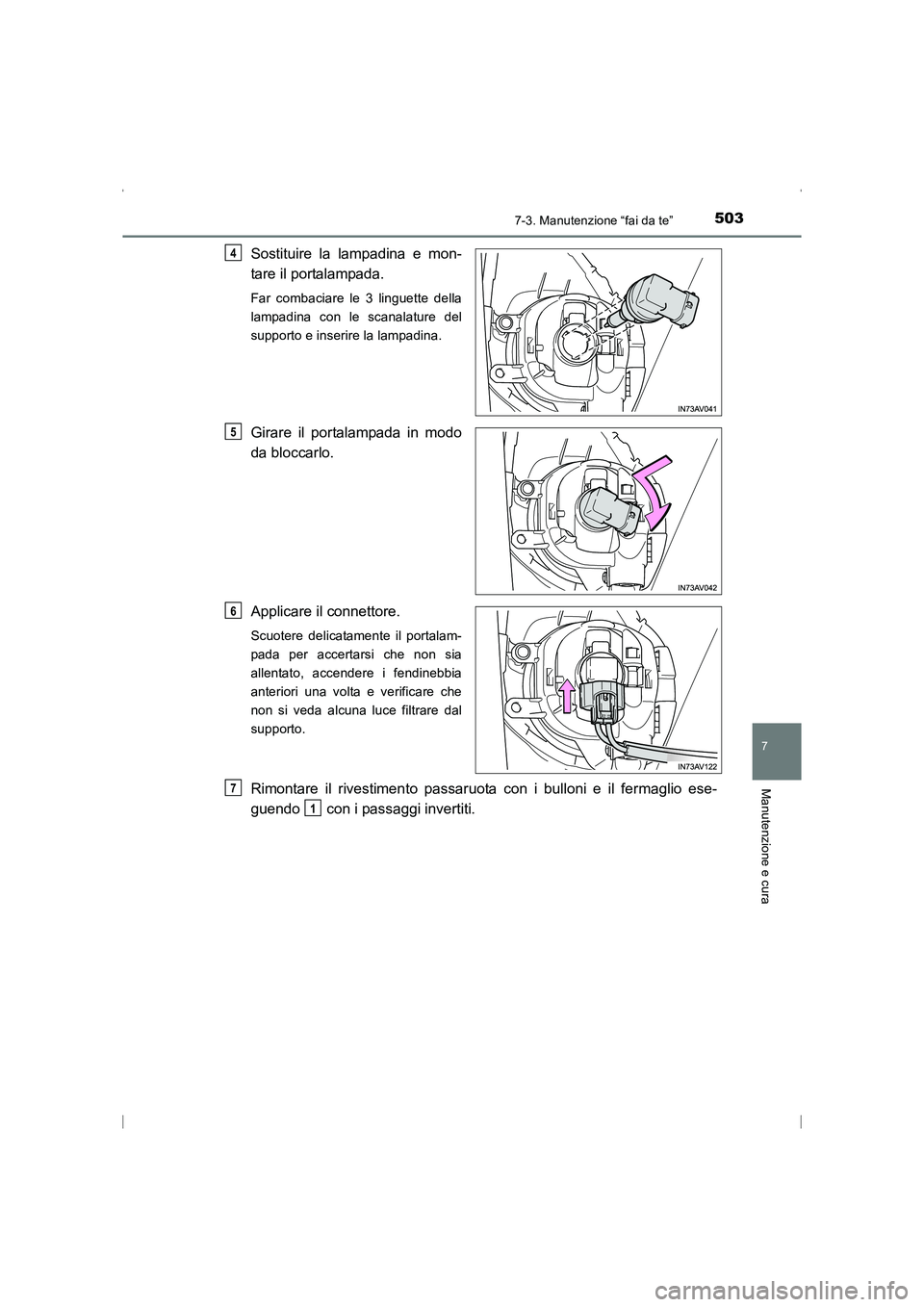

Sostituire la lampadina e mon-
tare il portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Applicare il connettore.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fendinebbia
anteriori una volta e verificare che
non si veda alcuna luce filtrare dal
supporto.
Rimontare il rivestimento passaruota con i bulloni e il fermaglio ese-
guendo con i passaggi invertiti.
4
5
6
7
1
AVENSIS_OM_OM20C24L_(EL).book Page 503 Friday, February 6, 2015 7:48 PM

5047-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)■

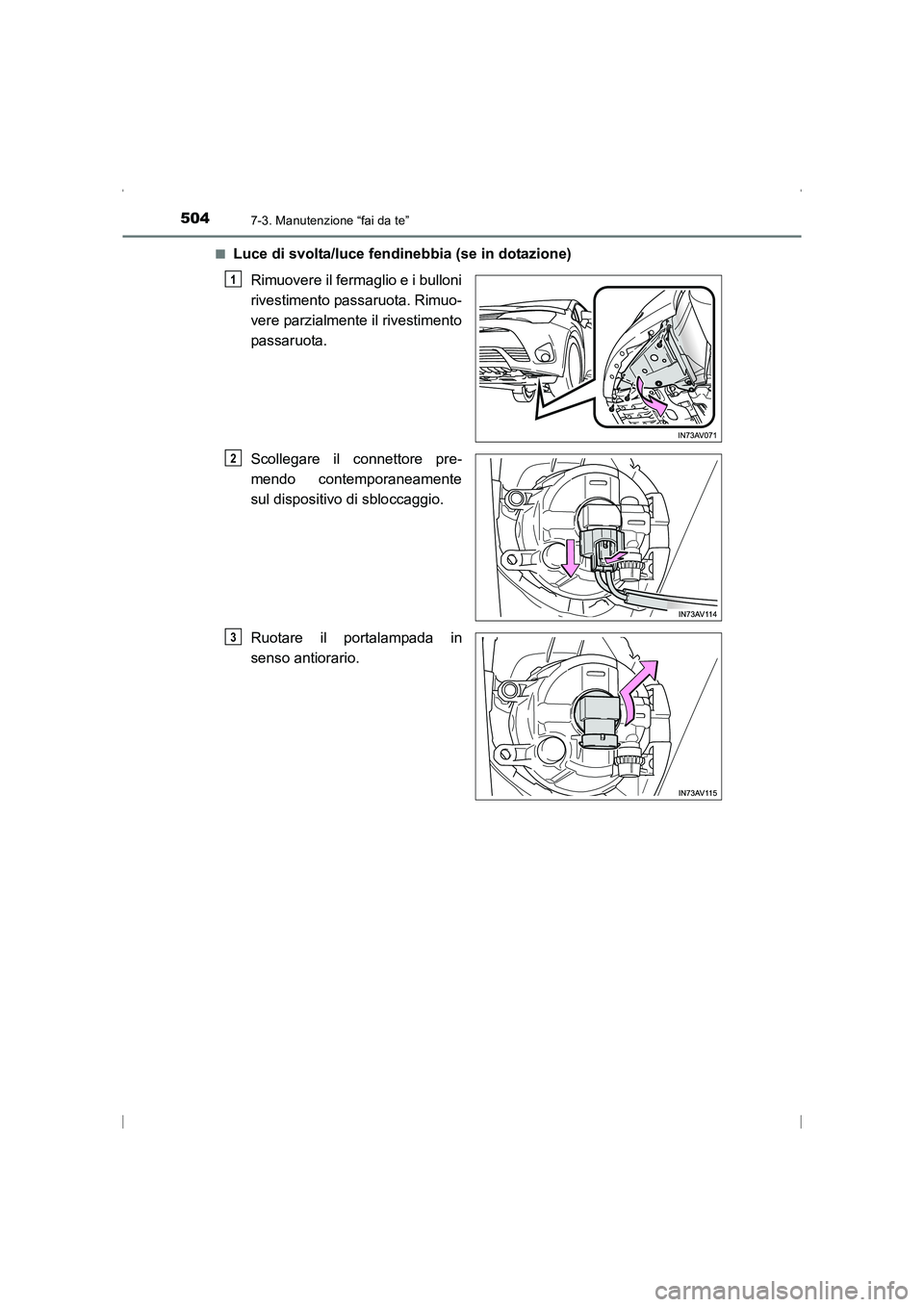

Luce di svolta/luce fendinebbia (se in dotazione)
Rimuovere il fermaglio e i bulloni
rivestimento passaruota. Rimuo-
vere parzialmente il rivestimento
passaruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
