2016 TOYOTA AVENSIS Manuale duso (in Italian)

609

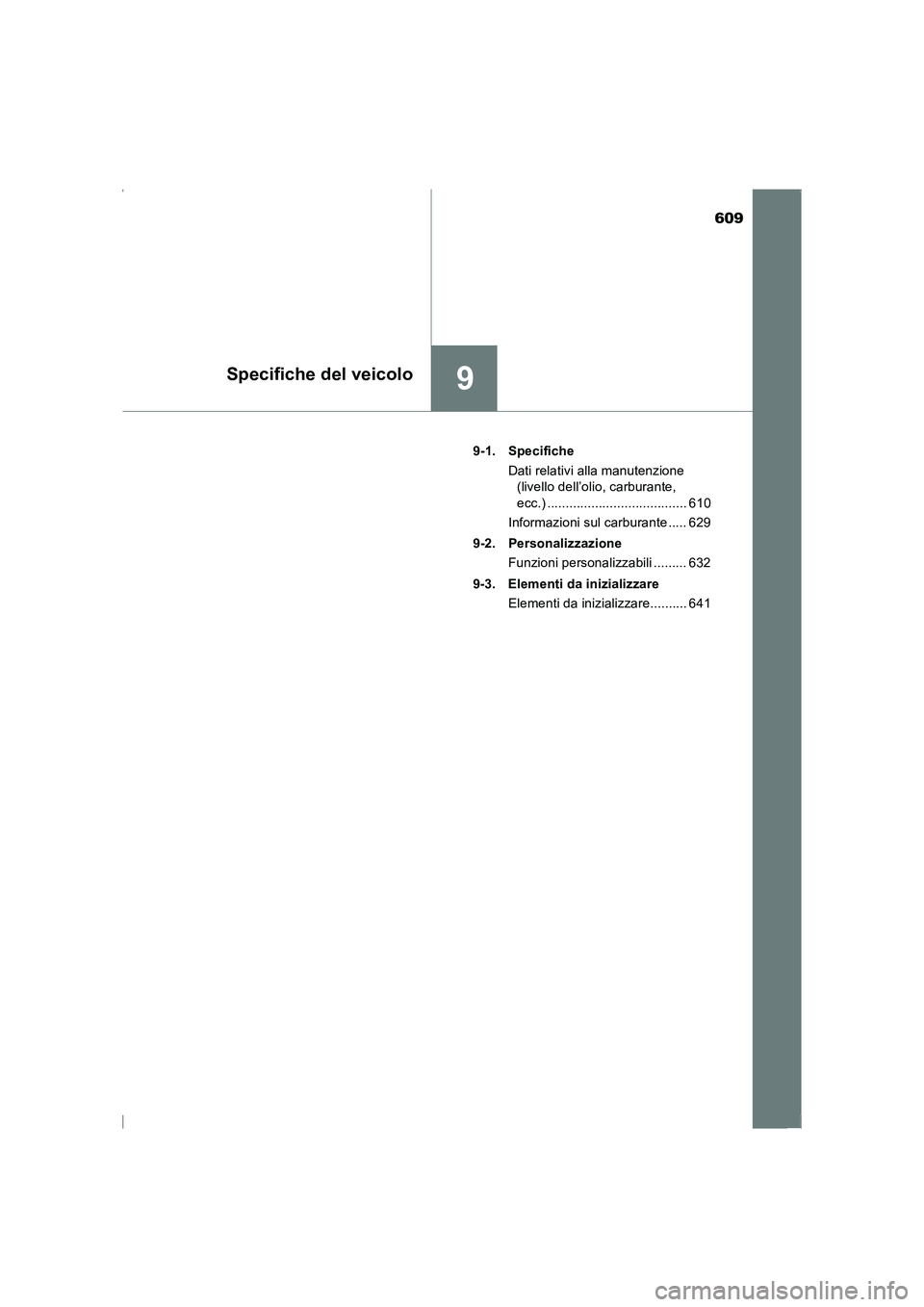

9Specifiche del veicolo
AVENSIS_OM_OM20C24L_(EL)9-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio, carburante,
ecc.) ...................................... 610
Informazioni sul carburante ..... 629
9-2. Personalizzazione Funzioni personalizzabili ......... 632
9-3. Elementi da inizializzare Elementi da inizializzare.......... 641
AVENSIS_OM_OM20C24L_(EL).book Page 609 Friday, February 6, 20 15 7:48 PM

6109-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)

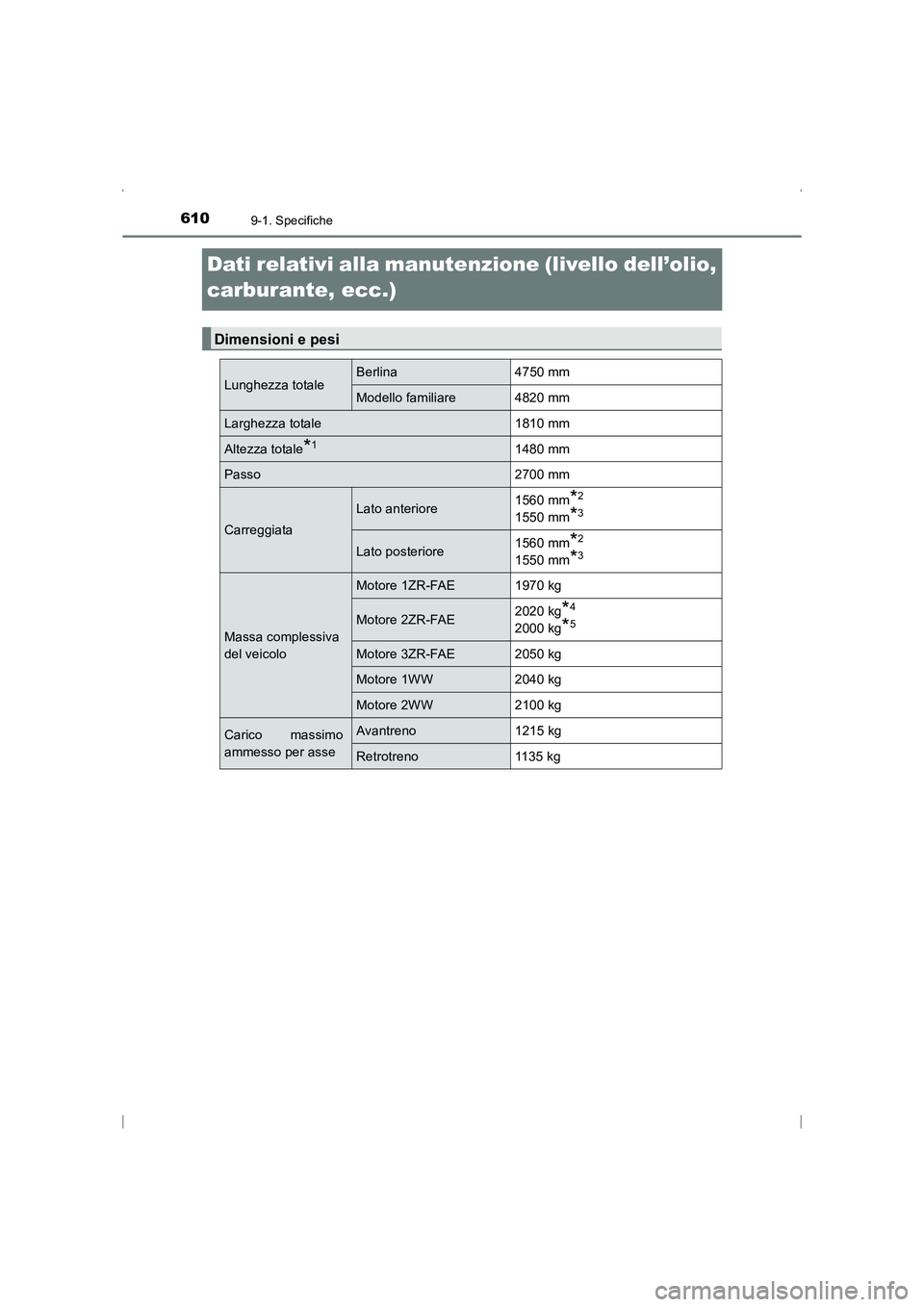

Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)
Dimensioni e pesi
Lunghezza totaleBerlina 4750 mm
Modello familiare 4820 mm
Larghezza totale 1810 mm
Altezza totale*11480 mm
Passo 2700 mm
Carreggiata
Lato anteriore1560 mm*2
1550 mm*3
Lato posteriore1560 mm*2
1550 mm*3
Massa complessiva
del veicolo
Motore 1ZR-FAE 1970 kg
Motore 2ZR-FAE2020 kg*4
2000 kg*5
Motore 3ZR-FAE 2050 kg
Motore 1WW 2040 kg
Motore 2WW 2100 kg
Carico massimo
ammesso per asseAvantreno 1215 kg
Retrotreno 1135 kg
AVENSIS_OM_OM20C24L_(EL).book Page 610 Friday, February 6, 20
15 7:48 PM

6119-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo

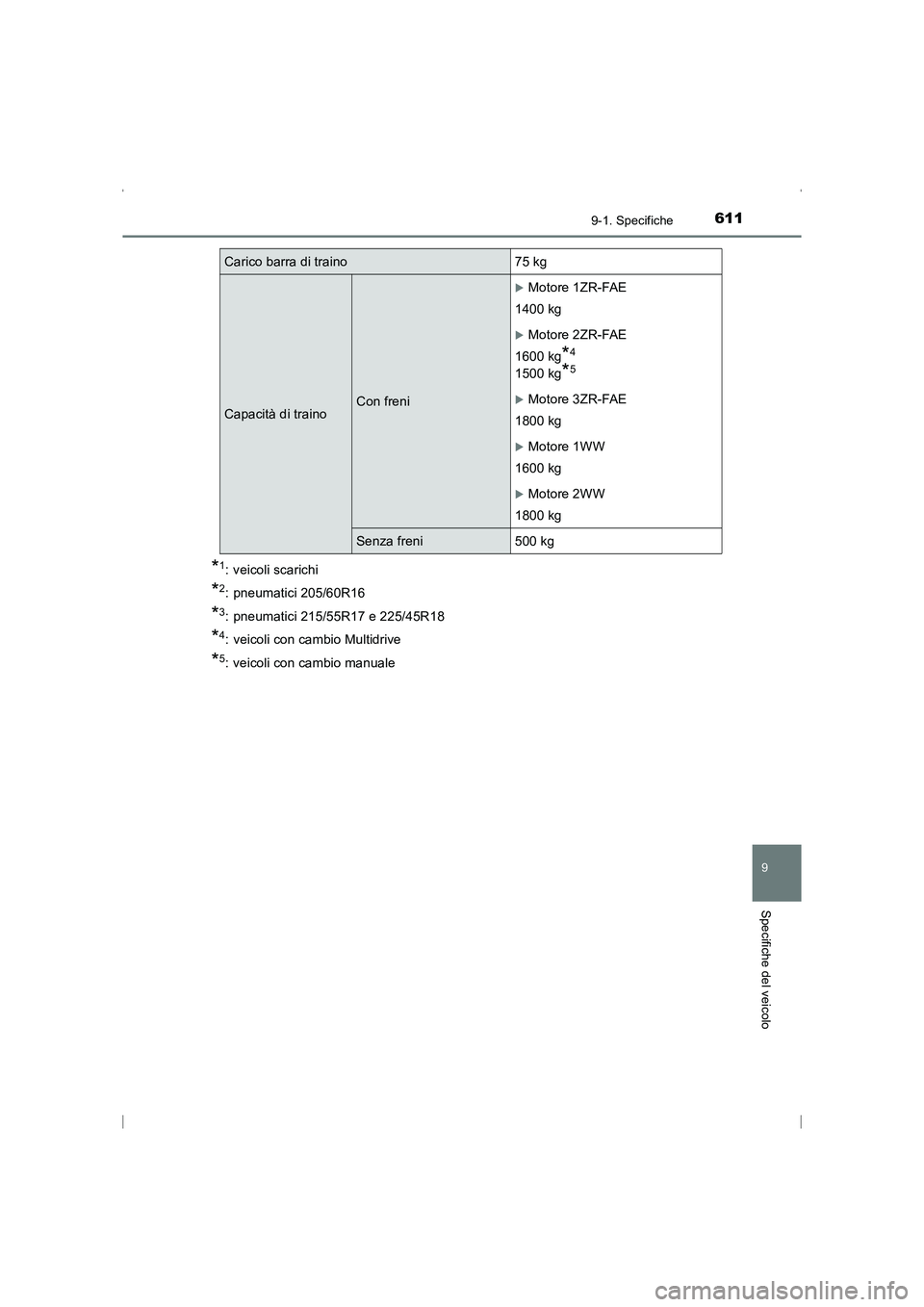

*1: veicoli scarichi
*2: pneumatici 205/60R16
*3: pneumatici 215/55R17 e 225/45R18
*4: veicoli con cambio Multidrive
*5: veicoli con cambio manuale
Carico barra di traino 75 kg
Capacità di trainoCon freni
XMotore 1ZR-FAE
1400 kg
XMotore 2ZR-FAE
1600 kg
*4
1500 kg*5
XMotore 3ZR-FAE
1800 kg
XMotore 1WW
1600 kg
XMotore 2WW
1800 kg
Senza freni 500 kg
AVENSIS_OM_OM20C24L_(EL).book Page 611 Friday, February 6, 20 15 7:48 PM

6129-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)■

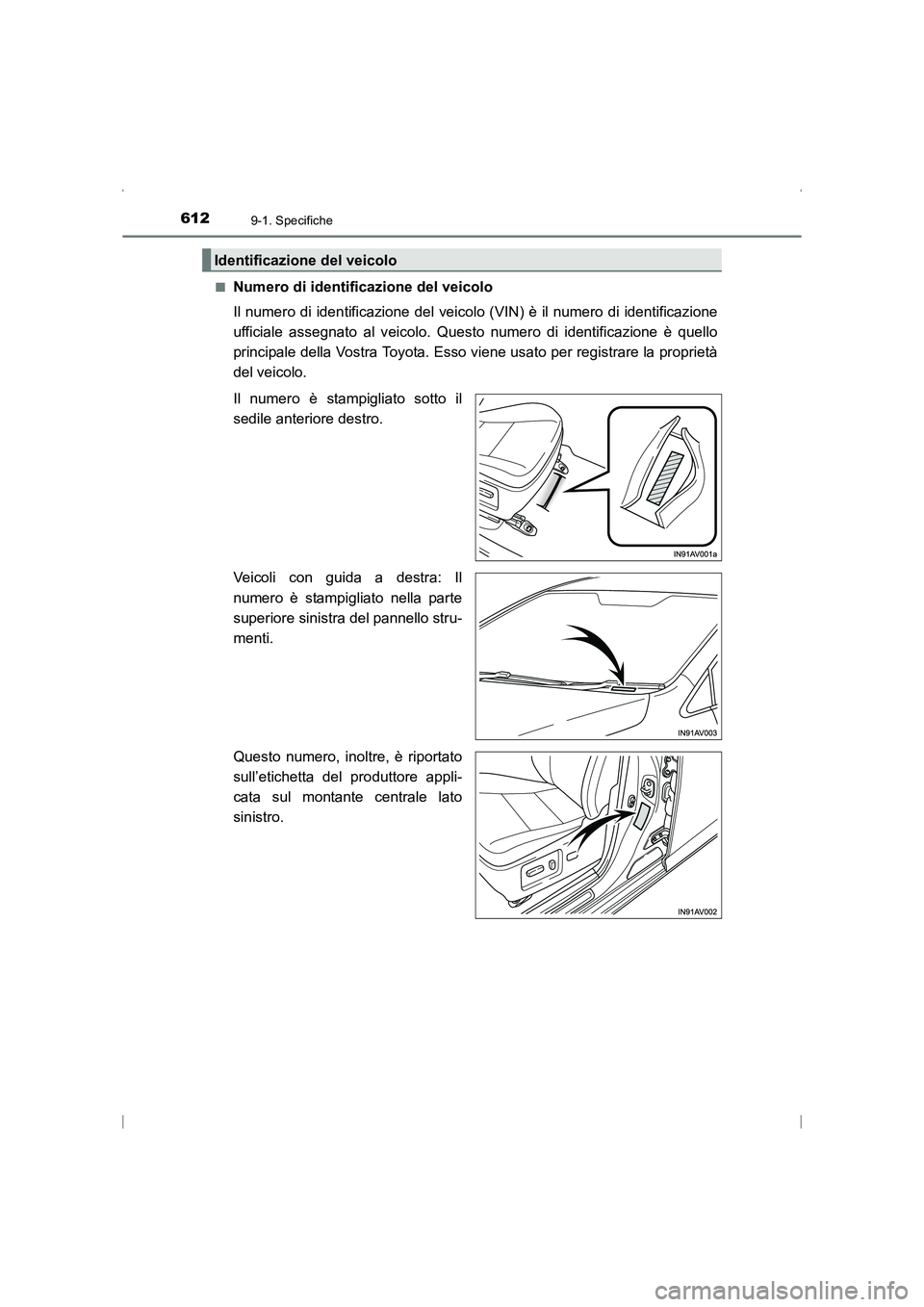

Numero di identificazione del veicolo
Il numero di identificazione del veicol
o (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Ques to numero di identificazione è quello
principale della Vostra Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Il numero è stampigliato sotto il
sedile anteriore destro.
Veicoli con guida a destra: Il
numero è stampigliato nella parte
superiore sinistra del pannello stru-
menti.
Questo numero, inoltre, è riportato
sull’etichetta del produttore appli-
cata sul montante centrale lato
sinistro.
Identificazione del veicolo
AVENSIS_OM_OM20C24L_(EL).book Page 612 Friday, February 6, 20 15 7:48 PM

6139-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo

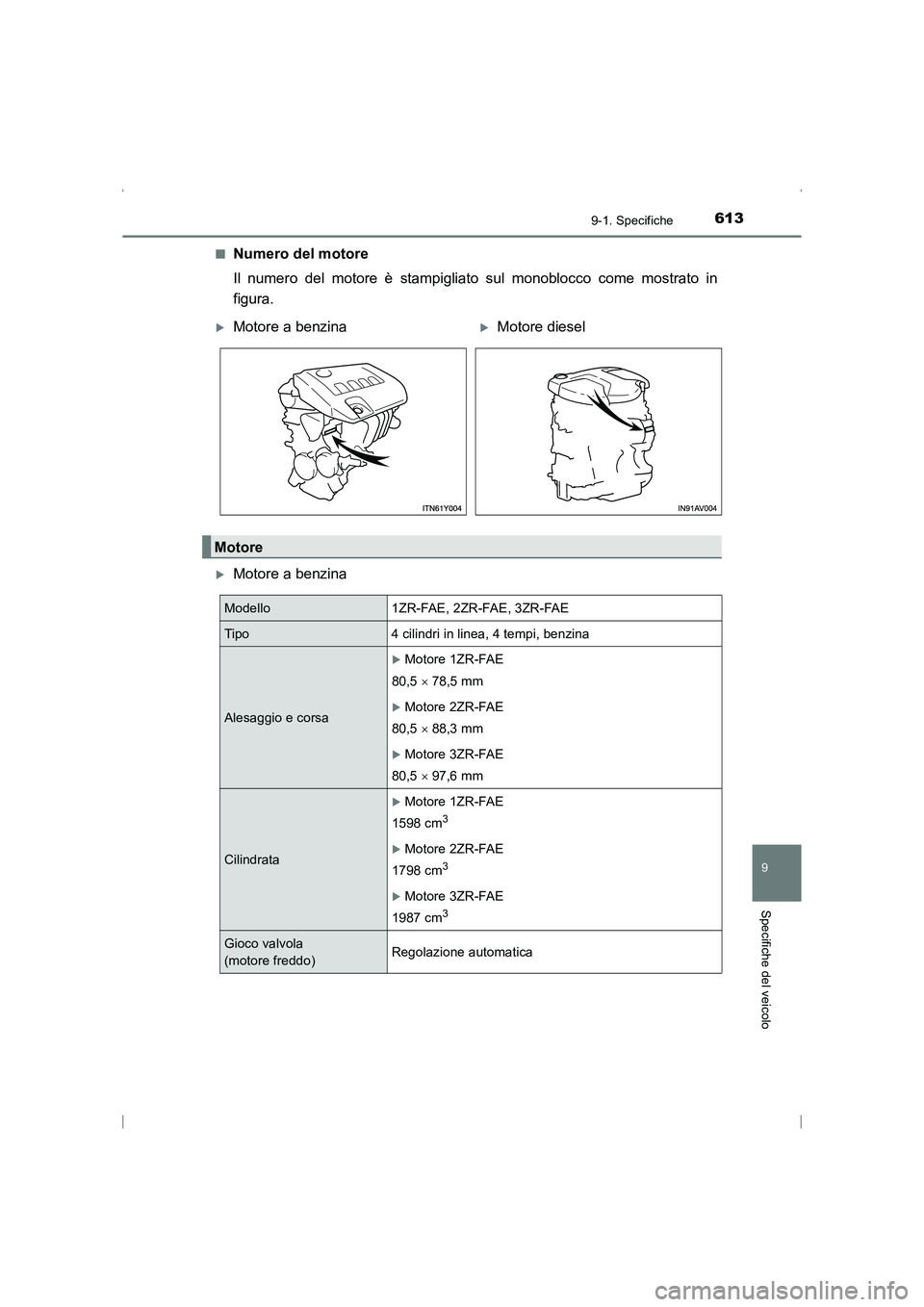

■Numero del motore
Il numero del motore è stampigliato sul monoblocco come mostrato in
figura.
XMotore a benzina
XMotore a benzinaXMotore diesel
Motore
Modello 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Tipo 4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa
XMotore 1ZR-FAE
80,5 × 78,5 mm
XMotore 2ZR-FAE
80,5 × 88,3 mm
XMotore 3ZR-FAE
80,5 × 97,6 mm
Cilindrata
XMotore 1ZR-FAE
1598 cm
3
XMotore 2ZR-FAE
1798 cm
3
XMotore 3ZR-FAE
1987 cm
3
Gioco valvola
(motore freddo) Regolazione automatica
AVENSIS_OM_OM20C24L_(EL).book Page 613 Friday, February 6, 20
15 7:48 PM

6149-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)

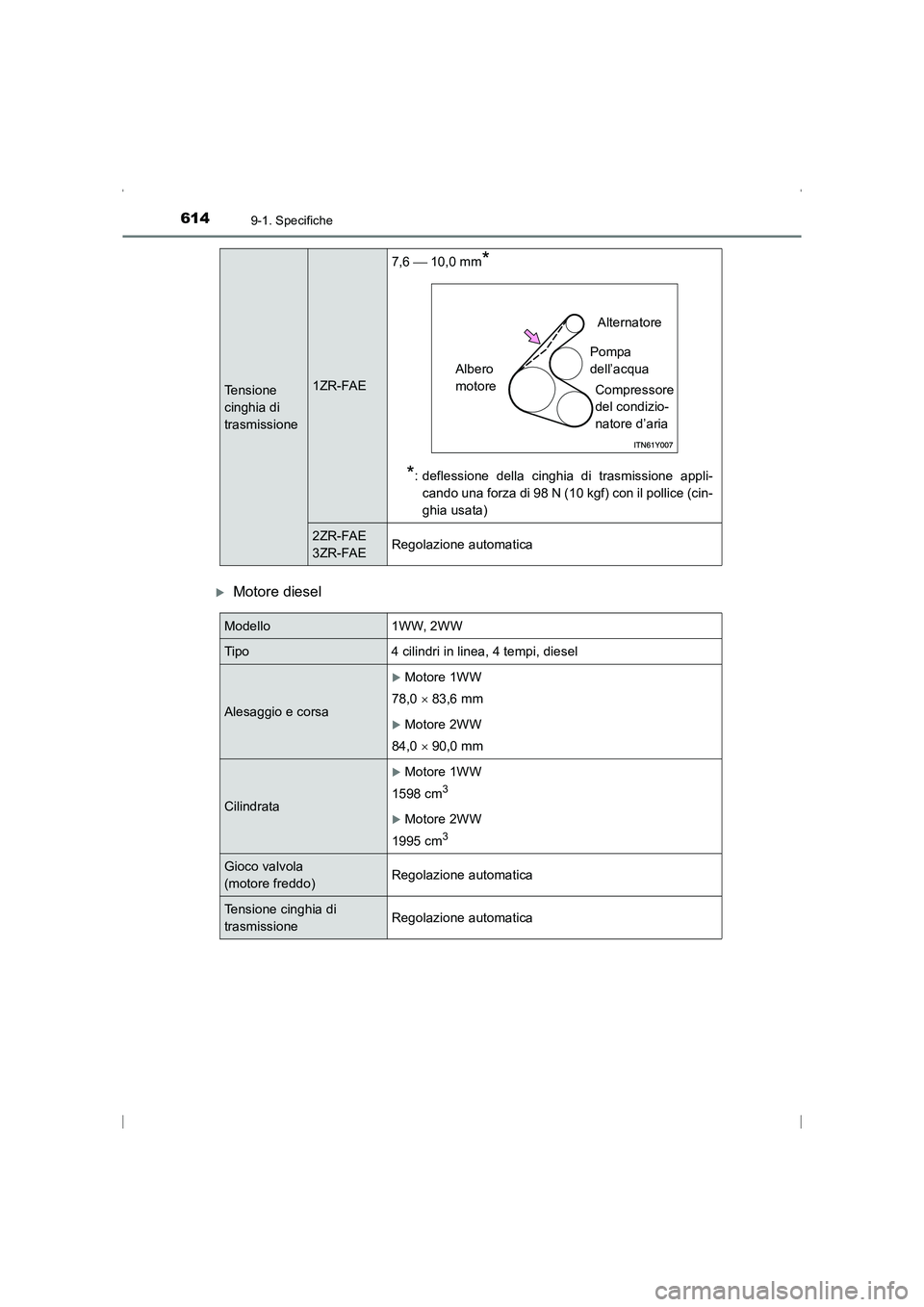

XMotore diesel
Tensione
cinghia di
trasmissione1ZR-FAE7,6
 10,0 mm
*
*
: deflessione della cinghia di trasmissione appli- cando una forza di 98 N (10 kgf) con il pollice (cin-
ghia usata)
2ZR-FAE
3ZR-FAE Regolazione automatica
Albero
motore Alternatore
Pompa
dell’acqua Compressore
del condizio-
natore d’aria
Modello 1WW, 2WW
Tipo 4 cilindri in linea, 4 tempi, diesel
Alesaggio e corsa
XMotore 1WW
78,0 × 83,6 mm
XMotore 2WW
84,0 × 90,0 mm
Cilindrata
XMotore 1WW
1598 cm
3
XMotore 2WW
1995 cm
3
Gioco valvola
(motore freddo) Regolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica
AVENSIS_OM_OM20C24L_(EL).book Page 614 Friday, February 6, 20
15 7:48 PM

6159-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
XMotore a benzina
XMotore diesel
XMotore a benzina
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
Carburante
Tipo di carburante Area dei paesi dell’UE:
solo benzina senza piombo conforme alla
norma europea EN228
Eccettuata l’area paesi dell’UE:
solo benzina senza piombo
Numero di ottani (RON) 95 o superiore
Capacità serbatoio del carburante
(riferimento)
60 litri
Tipo di carburanteCarburante diesel conforme allo standard
europeo EN590 (diesel a bassissimo conte-
nuto di zolfo, massimo 10 ppm)
Numero di cetano 48 o superiore
Capacità serbatoio del carburante
(riferimento)
60 litri
Impianto di lubrificazione
Capacità olio
(Scarico e riempimento

riferimento
*) Con filtro: 4,2 litri
Senza filtro: 3,9 litri
AVENSIS_OM_OM20C24L_(EL).book Page 615 Friday, February 6, 20
15 7:48 PM

6169-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)■

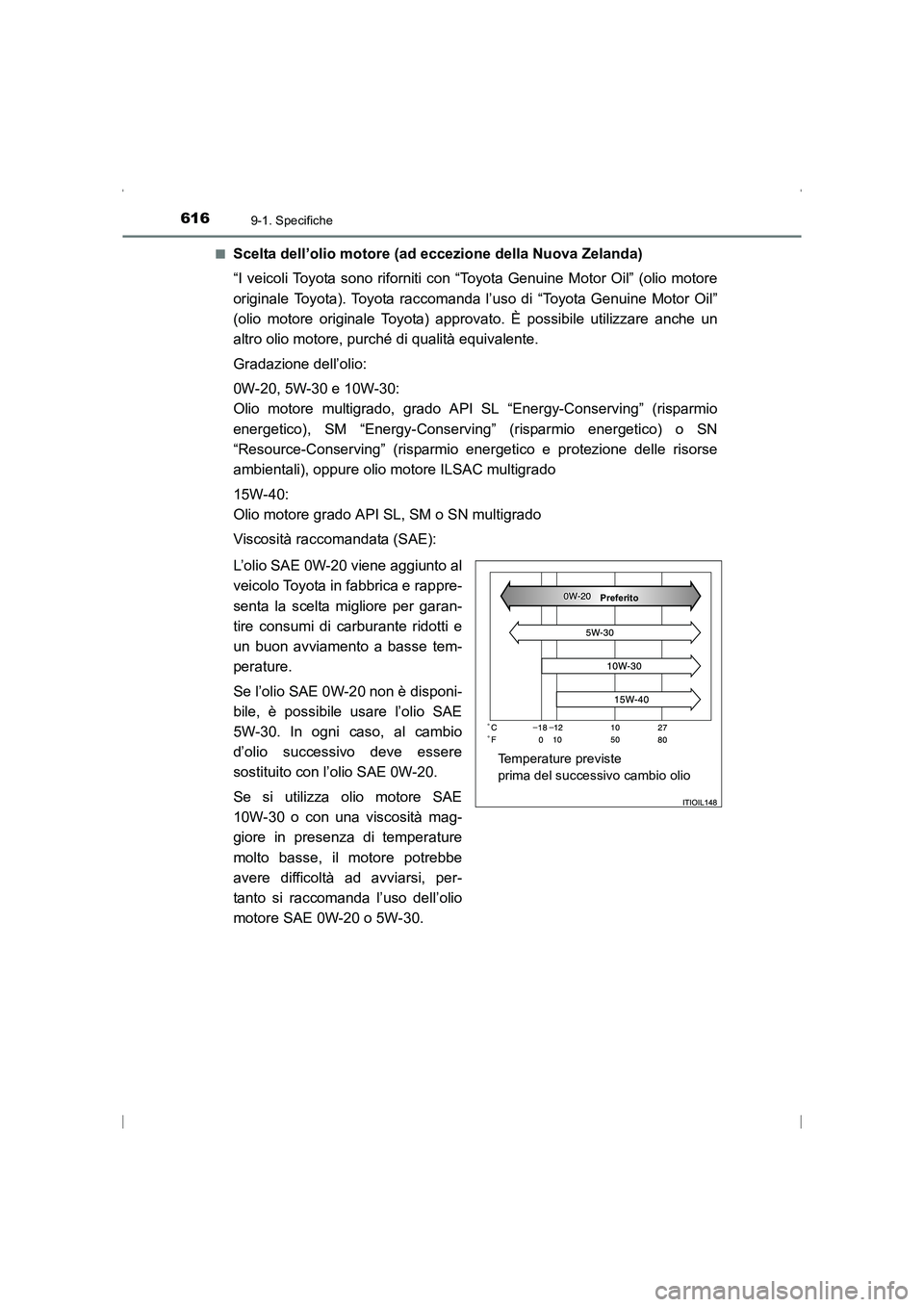

Scelta dell’olio motore (ad eccezione della Nuova Zelanda)
“I veicoli Toyota sono riforniti con “Toyota Genuine Motor Oil” (olio motore
originale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving” (risparmio energetico) o SN
“Resource-Conserving” (risparmio ener
getico e protezione delle risorse
ambientali), oppure olio motore ILSAC multigrado
15W-40:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE
5W-30. In ogni caso, al cambio
d’olio successivo deve essere
sostituito con l’olio SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Temperature previste
prima del successivo cambio olio
Preferito
