2016 TOYOTA AVENSIS Manuale duso (in Italian)

5778-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
8
Se si verifica un problema

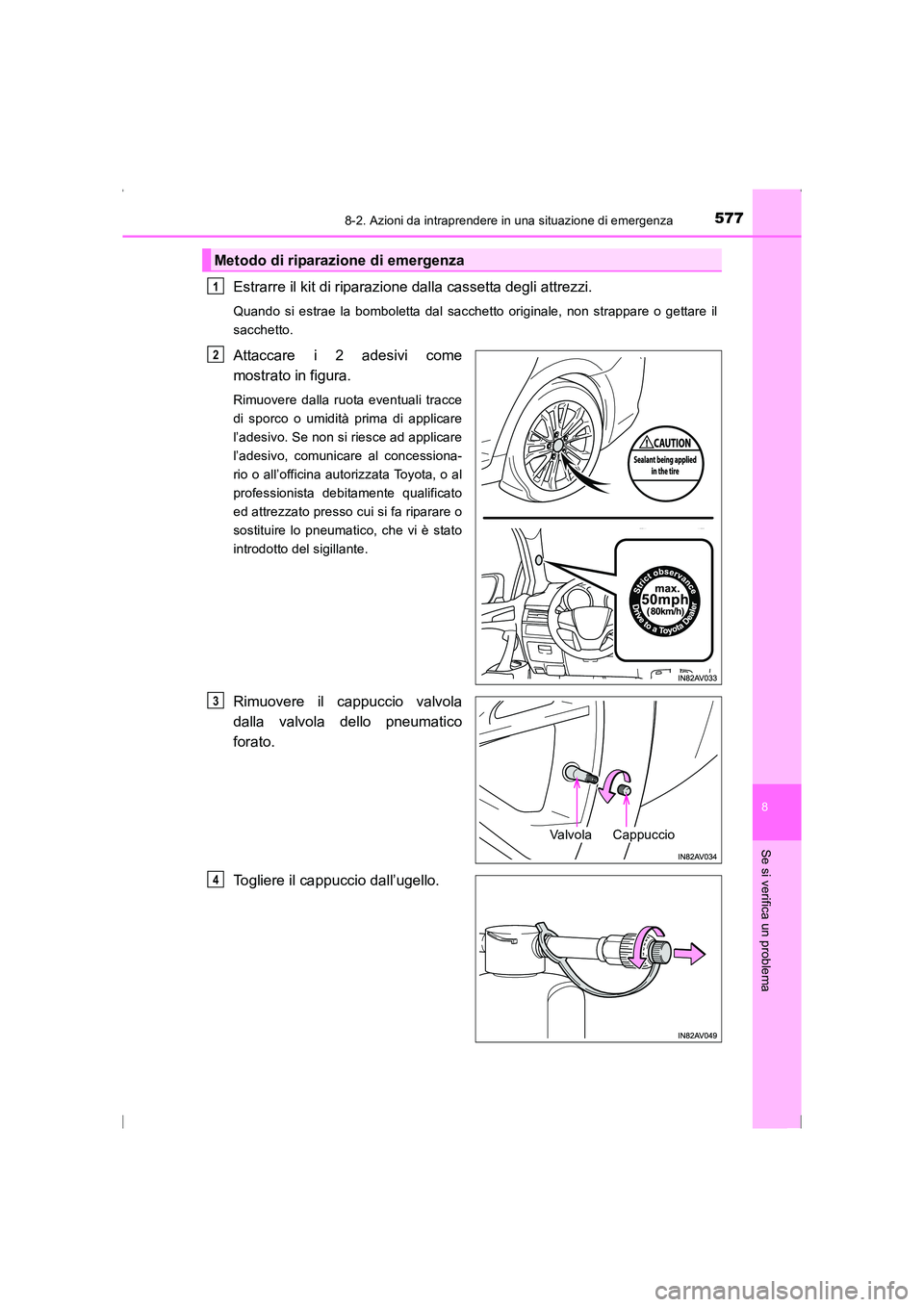

Estrarre il kit di riparazione dalla cassetta degli attrezzi.
Quando si estrae la bomboletta dal sacchetto originale, non strappare o gettare il
sacchetto.
Attaccare i 2 adesivi come
mostrato in figura.
Rimuovere dalla ruota eventuali tracce
di sporco o umidità prima di applicare
l’adesivo. Se non si riesce ad applicare
l’adesivo, comunicare al concessiona-
rio o all’officina autorizzata Toyota, o al
professionista debitamente qualificato
ed attrezzato presso cui si fa riparare o
sostituire lo pneumatico, che vi è stato
introdotto del sigillante.
Rimuovere il cappuccio valvola
dalla valvola dello pneumatico
forato.
Togliere il cappuccio dall’ugello.
Metodo di riparazione di emergenza
1

2
Va l v o l aCappuccio
3
4
AVENSIS_OM_OM20C24L_(EL).book Page 577 Friday, February 6, 2015 7:48 PM

5788-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)

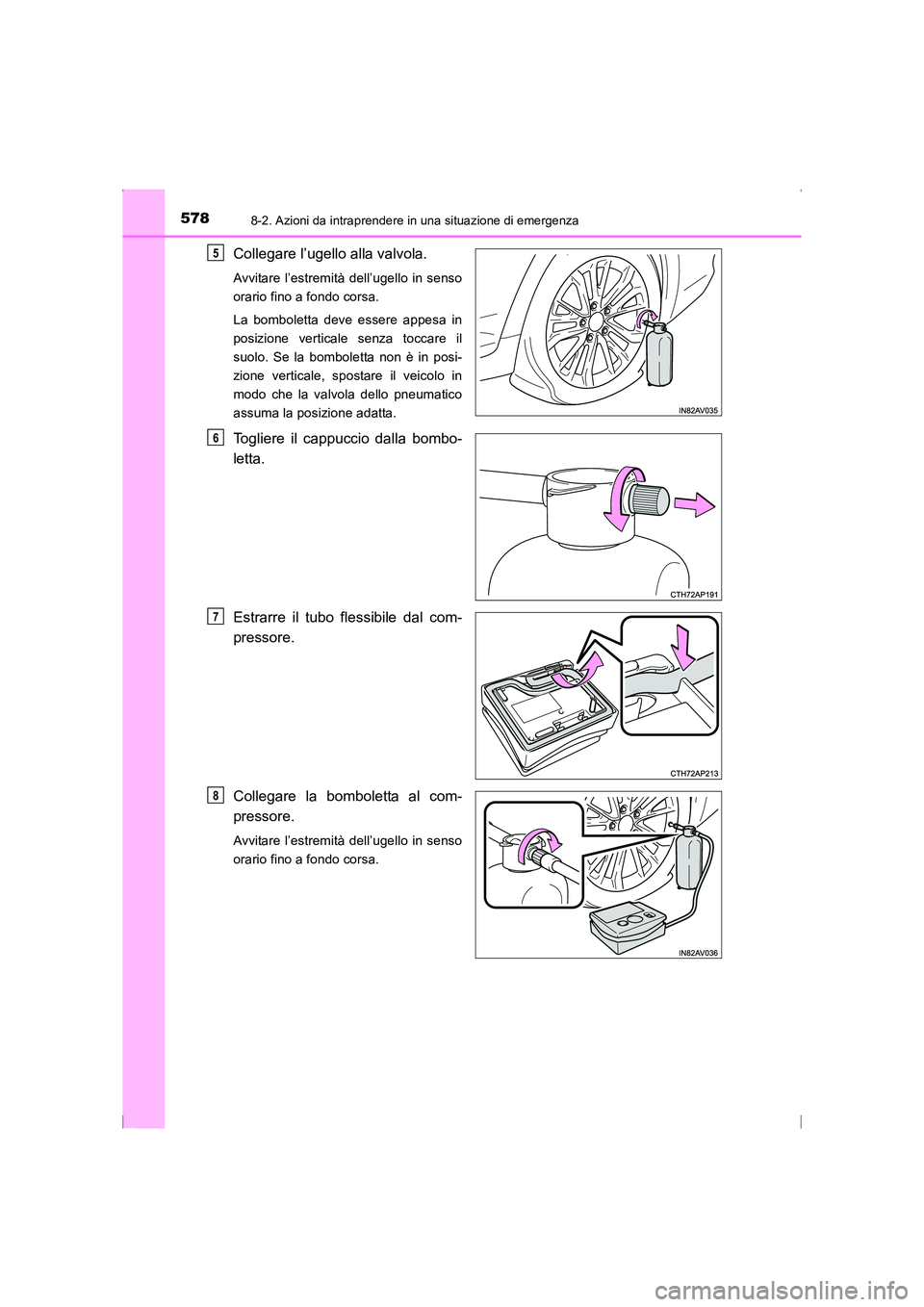

Collegare l’ugello alla valvola.
Avvitare l’estremità dell’ugello in senso
orario fino a fondo corsa.
La bomboletta deve essere appesa in
posizione verticale senza toccare il
suolo. Se la bomboletta non è in posi-
zione verticale, spostare il veicolo in
modo che la valvola dello pneumatico
assuma la posizione adatta.
Togliere il cappuccio dalla bombo-
letta.
Estrarre il tubo flessibile dal com-
pressore.
Collegare la bomboletta al com-
pressore.
Avvitare l’estremità dell’ugello in senso
orario fino a fondo corsa.
5
6
7
8
AVENSIS_OM_OM20C24L_(EL).book Page 578 Friday, February 6, 2015 7:48 PM

5798-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
8
Se si verifica un problema
Accertarsi che l’interruttore com-
pressore sia spento.
Rimuovere la spina di alimenta-
zione dal compressore.
Collegare la spina di alimentazione
alla presa di corrente. (→P. 425)
Controllare la pressione di gonfiaggio pneumatico prescritta.
La pressione di gonfiaggio pneumatico è riportata sull’etichetta, come illustrato.
Avviare il motore del veicolo.
9
10
11
12
XVeicoli con guida a sinistraXVeicoli con guida a destra
13
AVENSIS_OM_OM20C24L_(EL).book Page 579 Friday, February 6, 20 15 7:48 PM

5808-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)

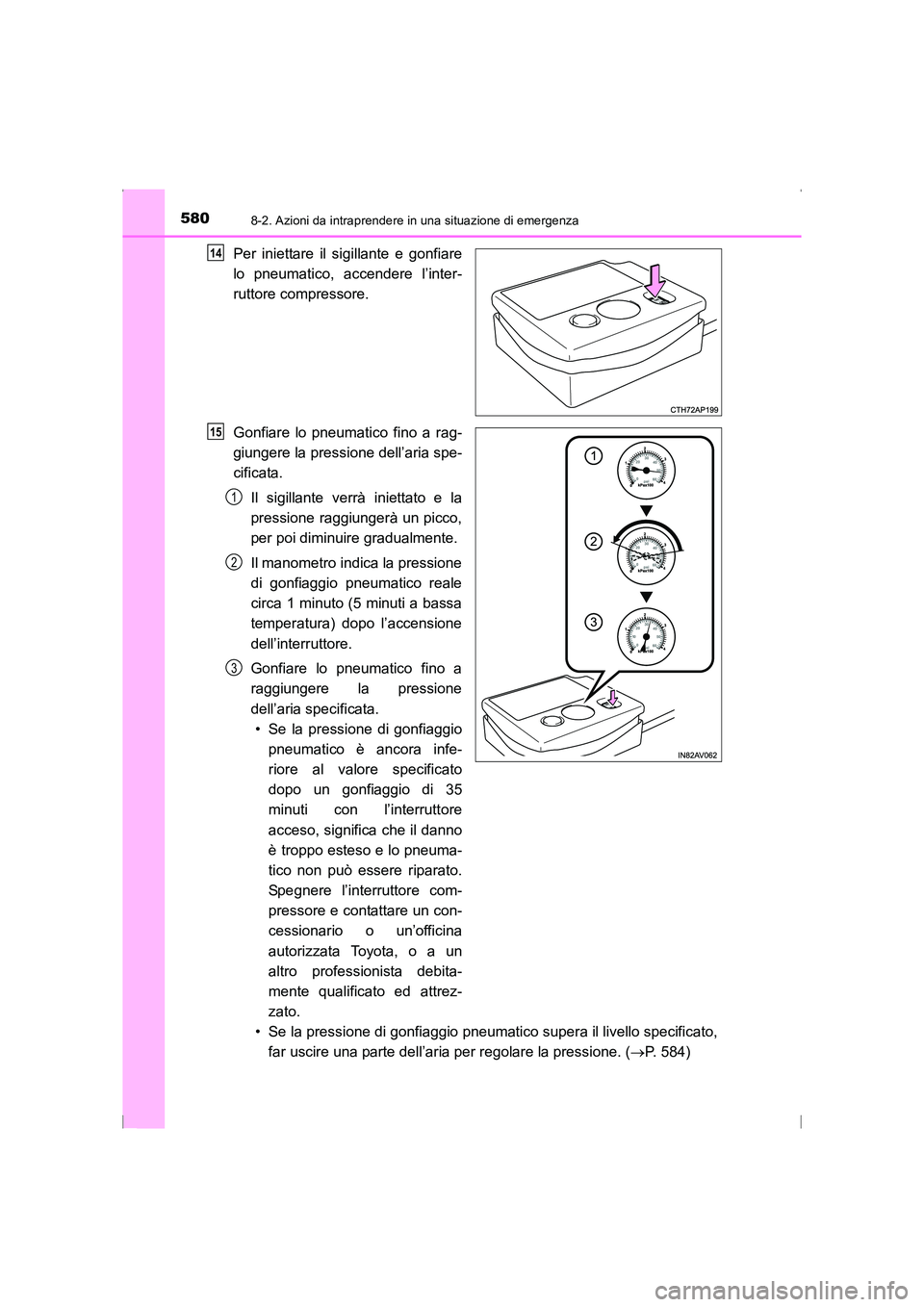

Per iniettare il sigillante e gonfiare
lo pneumatico, accendere l’inter-
ruttore compressore.
Gonfiare lo pneumatico fino a rag-
giungere la pressione dell’aria spe-
cificata.Il sigillante verrà iniettato e la
pressione raggiungerà un picco,
per poi diminuire gradualmente.
Il manometro indica la pressione
di gonfiaggio pneumatico reale
circa 1 minuto (5 minuti a bassa
temperatura) dopo l’accensione
dell’interruttore.
Gonfiare lo pneumatico fino a
raggiungere la pressione
dell’aria specificata.• Se la pressione di gonfiaggio pneumatico è ancora infe-
riore al valore specificato
dopo un gonfiaggio di 35
minuti con l’interruttore
acceso, significa che il danno
è troppo esteso e lo pneuma-
tico non può essere riparato.
Spegnere l’interruttore com-
pressore e contattare un con-
cessionario o un’officina
autorizzata Toyota, o a un
altro professionista debita-
mente qualificato ed attrez-
zato.
• Se la pressione di gonfiaggio pneumatico supera il livello specificato, far uscire una parte dell’aria per regolare la pressione. ( →P. 584)14
15
1
2
3
AVENSIS_OM_OM20C24L_(EL).book Page 580 Friday, February 6, 20 15 7:48 PM

5818-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
8
Se si verifica un problema

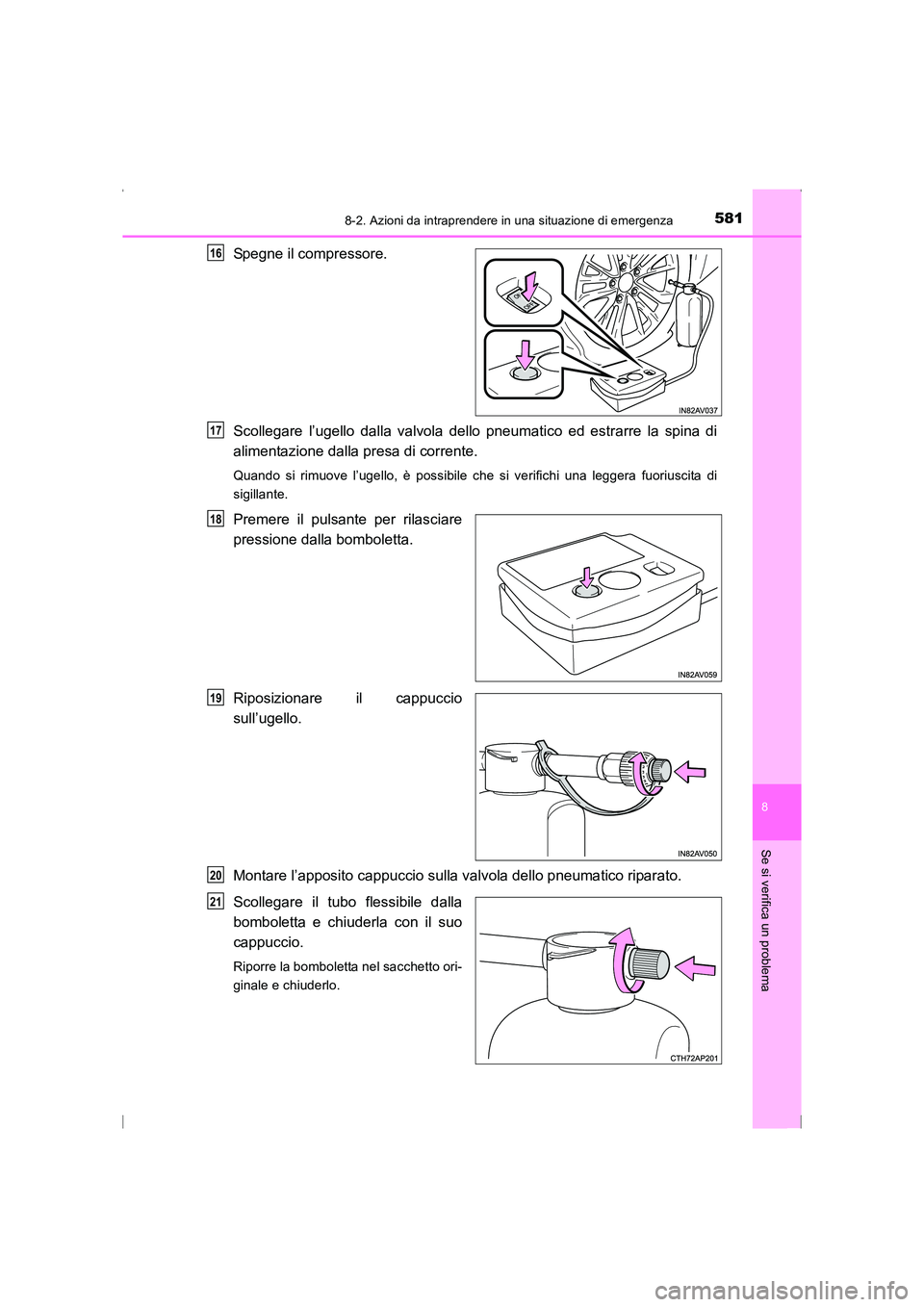

Spegne il compressore.
Scollegare l’ugello dalla valvola dello pneumatico ed estrarre la spina di
alimentazione dalla presa di corrente.
Quando si rimuove l’ugello, è possibile che si verifichi una leggera fuoriuscita di
sigillante.
Premere il pulsante per rilasciare
pressione dalla bomboletta.
Riposizionare il cappuccio
sull’ugello.
Montare l’apposito cappuccio sulla valvola dello pneumatico riparato.
Scollegare il tubo flessibile dalla
bomboletta e chiuderla con il suo
cappuccio.
Riporre la bomboletta nel sacchetto ori-
ginale e chiuderlo.
16
17
18
19
20
21
AVENSIS_OM_OM20C24L_(EL).book Page 581 Friday, February 6, 2015 7:48 PM

5828-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)

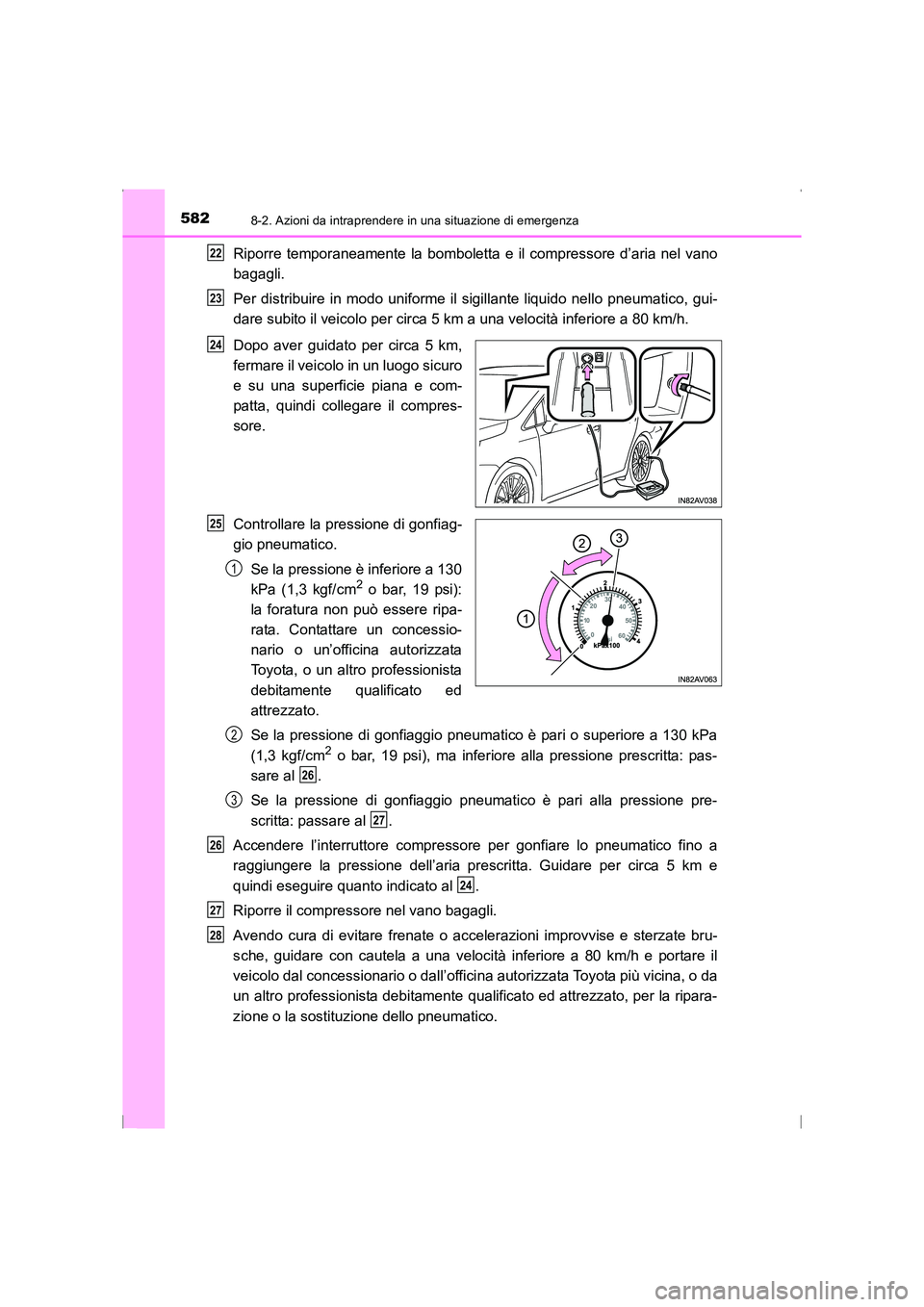

Riporre temporaneamente la bomboletta e il compressore d’aria nel vano
bagagli.
Per distribuire in modo uniforme il sigillante liquido nello pneumatico, gui-
dare subito il veicolo per circa 5 km a una velocità inferiore a 80 km/h.
Dopo aver guidato per circa 5 km,
fermare il veicolo in un luogo sicuro
e su una superficie piana e com-
patta, quindi collegare il compres-
sore.
Controllare la pressione di gonfiag-
gio pneumatico.
Se la pressione è inferiore a 130
kPa (1,3 kgf/cm
2 o bar, 19 psi):
la foratura non può essere ripa-
rata. Contattare un concessio-
nario o un’officina autorizzata
Toyota, o un altro professionista
debitamente qualificato ed
attrezzato.
Se la pressione di gonfiaggio pneumatico è pari o superiore a 130 kPa
(1,3 kgf/cm
2 o bar, 19 psi), ma inferiore alla pressione prescritta: pas-
sare al .
Se la pressione di gonfiaggio pneumatico è pari alla pressione pre-
scritta: passare al .
Accendere l’interruttore compressore per gonfiare lo pneumatico fino a
raggiungere la pressione dell’aria prescritta. Guidare per circa 5 km e
quindi eseguire quanto indicato al .
Riporre il compressore nel vano bagagli.
Avendo cura di evitare frenate o accelerazioni improvvise e sterzate bru-
sche, guidare con cautela a una velocità inferiore a 80 km/h e portare il
veicolo dal concessionario o dall’offici na autorizzata Toyota più vicina, o da
un altro professionista debitamente qualificato ed attrezzato, per la ripara-
zione o la sostituzione dello pneumatico.
22
23
24
25
1
2
26
3
27
26
24
27
28
AVENSIS_OM_OM20C24L_(EL).book Page 582 Friday, February 6, 20 15 7:48 PM

5838-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)
8
Se si verifica un problema

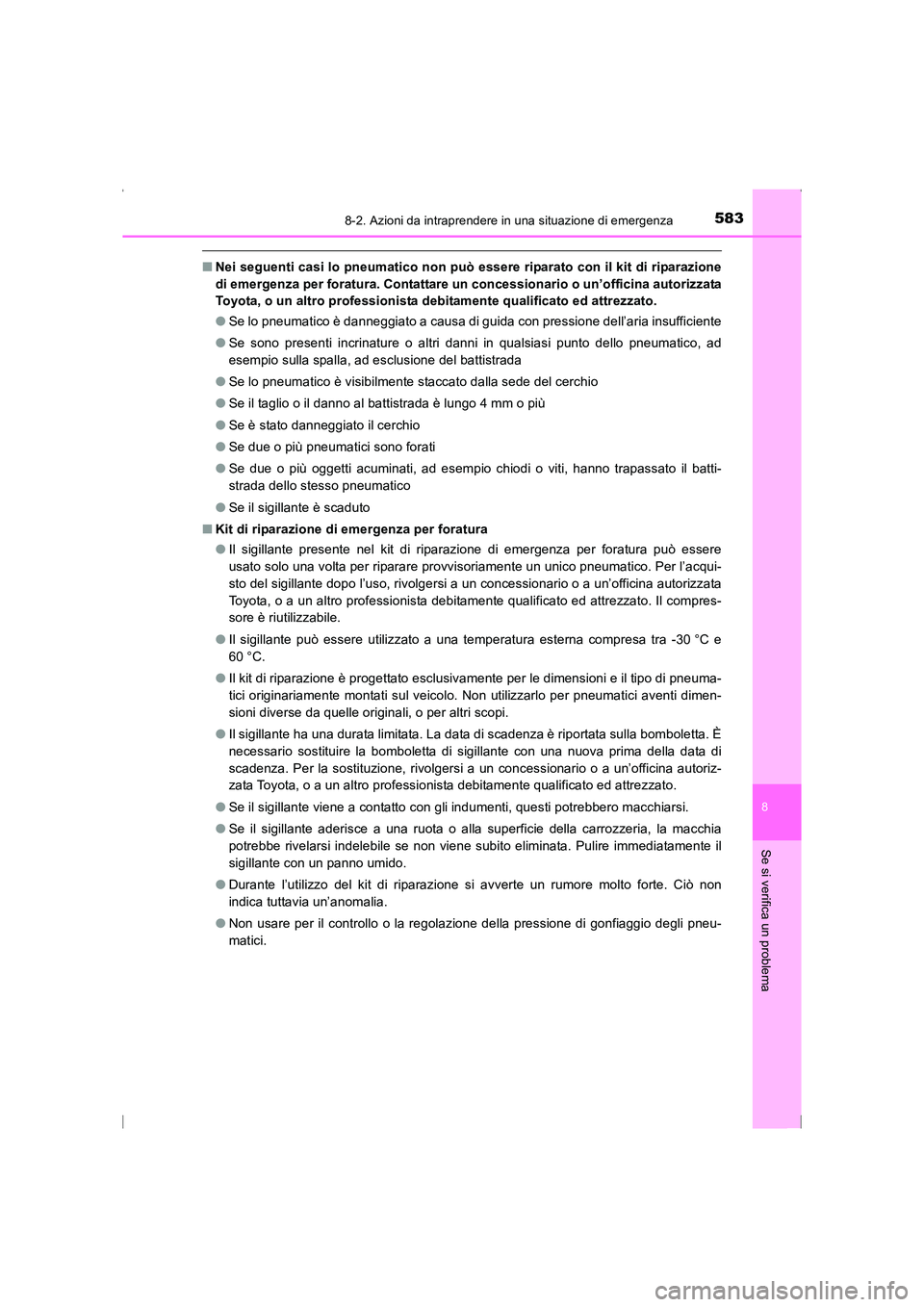

■Nei seguenti casi lo pneumatico non può essere riparato con il kit di riparazione
di emergenza per foratura. Contattare un concessionario o un’officina autorizzata
Toyota, o un altro professionista debitamente qualificato ed attrezzato.
●Se lo pneumatico è danneggiato a causa di guida con pressione dell’aria insufficiente
● Se sono presenti incrinature o altri danni in qualsiasi punto dello pneumatico, ad
esempio sulla spalla, ad esclusione del battistrada
● Se lo pneumatico è visibilmente staccato dalla sede del cerchio
● Se il taglio o il danno al battistrada è lungo 4 mm o più
● Se è stato danneggiato il cerchio
● Se due o più pneumatici sono forati
● Se due o più oggetti acuminati, ad esempio chiodi o viti, hanno trapassato il batti-
strada dello stesso pneumatico
● Se il sigillante è scaduto
■ Kit di riparazione di emergenza per foratura
●Il sigillante presente nel kit di riparazione di emergenza per foratura può essere
usato solo una volta per riparare provvisoriamente un unico pneumatico. Per l’acqui-
sto del sigillante dopo l’uso, rivolgersi a un concessionario o a un’officina autorizzata
Toyota, o a un altro professionista debitamente qualificato ed attrezzato. Il compres-
sore è riutilizzabile.
● Il sigillante può essere utilizzato a una temperatura esterna compresa tra -30 °C e
60 °C.
● Il kit di riparazione è progettato esclusivamente per le dimensioni e il tipo di pneuma-
tici originariamente montati sul veicolo. Non utilizzarlo per pneumatici aventi dimen-
sioni diverse da quelle originali, o per altri scopi.
● Il sigillante ha una durata limitata. La data di scadenza è riportata sulla bomboletta. È
necessario sostituire la bomboletta di sigillante con una nuova prima della data di
scadenza. Per la sostituzione, rivolgersi a un concessionario o a un’officina autoriz-
zata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.
● Se il sigillante viene a contatto con gli indumenti, questi potrebbero macchiarsi.
● Se il sigillante aderisce a una ruota o alla superficie della carrozzeria, la macchia
potrebbe rivelarsi indelebile se non viene subito eliminata. Pulire immediatamente il
sigillante con un panno umido.
● Durante l’utilizzo del kit di riparazione si avverte un rumore molto forte. Ciò non
indica tuttavia un’anomalia.
● Non usare per il controllo o la regolazione della pressione di gonfiaggio degli pneu-
matici.
AVENSIS_OM_OM20C24L_(EL).book Page 583 Friday, February 6, 20 15 7:48 PM

5848-2. Azioni da intraprendere in una situazione di emergenza
AVENSIS_OM_OM20C24L_(EL)■

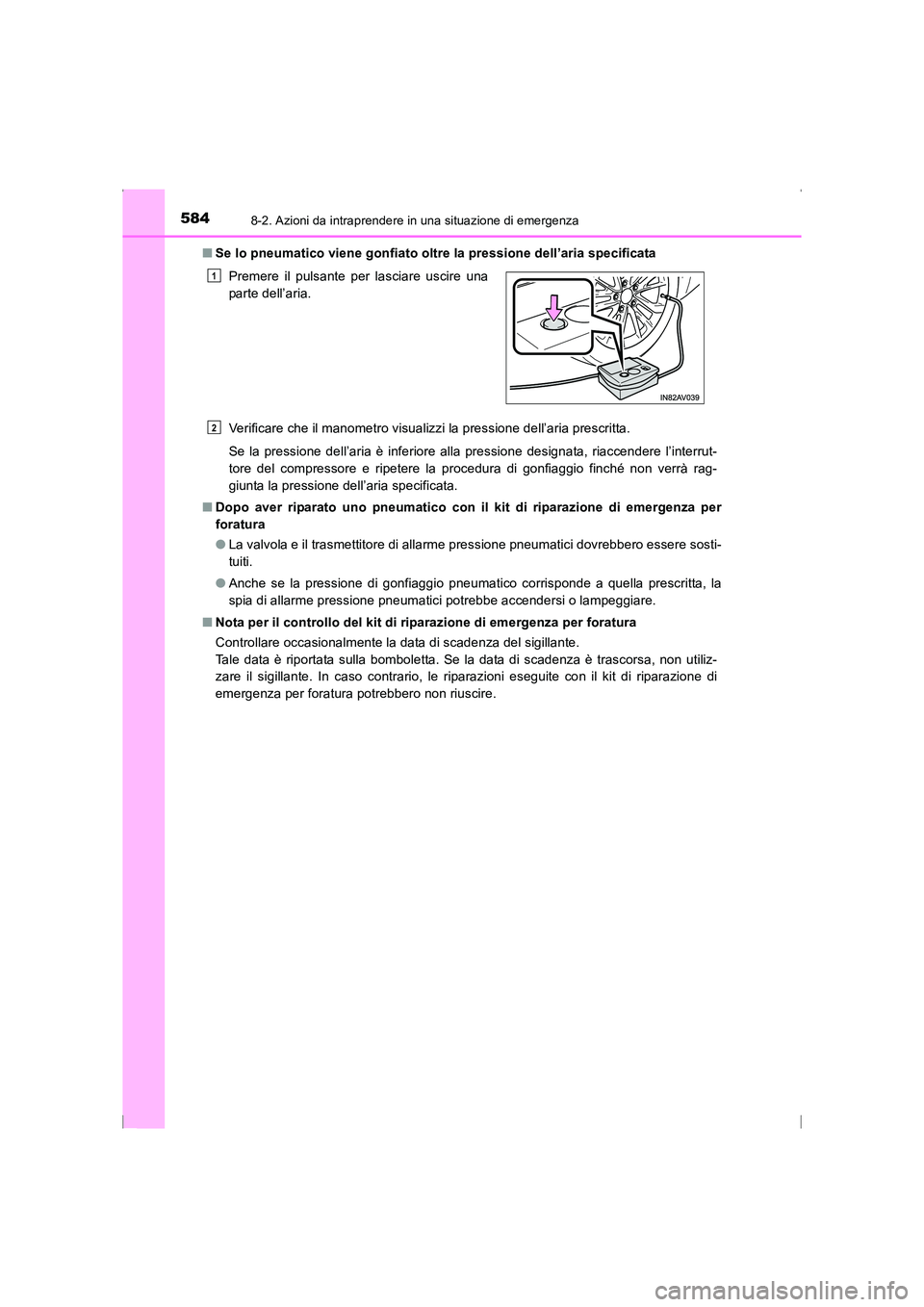

Se lo pneumatico viene gonfiato oltre la pressione dell’aria specificata
Verificare che il manometro visualizzi la pressione dell’aria prescritta.
Se la pressione dell’aria è inferiore alla pressione designata, riaccendere l’interrut-
tore del compressore e ripetere la procedura di gonfiaggio finché non verrà rag-
giunta la pressione dell’aria specificata.
■ Dopo aver riparato uno pneumatico con il kit di riparazione di emergenza per
foratura
●La valvola e il trasmettitore di allarme pressione pneumatici dovrebbero essere sosti-
tuiti.
● Anche se la pressione di gonfiaggio pneumatico corrisponde a quella prescritta, la
spia di allarme pressione pneumatici potrebbe accendersi o lampeggiare.
■ Nota per il controllo del kit di riparazione di emergenza per foratura
Controllare occasionalmente la data di scadenza del sigillante.
Tale data è riportata sulla bomboletta. Se la data di scadenza è trascorsa, non utiliz-
zare il sigillante. In caso contrario, le riparazioni eseguite con il kit di riparazione di
emergenza per foratura potrebbero non riuscire.Premere il pulsante per lasciare uscire una
parte dell’aria.
1
2
