2016 Seat Ibiza ST Betriebsanleitung (in German)

Technische Daten
Technische Daten
T ec
hni s
che Daten
Was Sie wissen sollten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren haben s
t

ets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen. Im Abschnitt "Technische Daten" verwendete
Abkürzu
n

gen
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsanga-
be des Motors
bei U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe
des Motordrehmoments
CZCetan-Zahl, Maß zur Bestimmung der
Zündwilligkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzin-
kraftstoffs Fahrzeugkenndaten
Abb. 192
Fahrzeugdatenträger (Gepäckraum) Abb. 193
Fahrgestellnummer. Fahrzeuge für bestimmte Export-Länder ha-
ben k
ein
Typ

schild. »
231
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

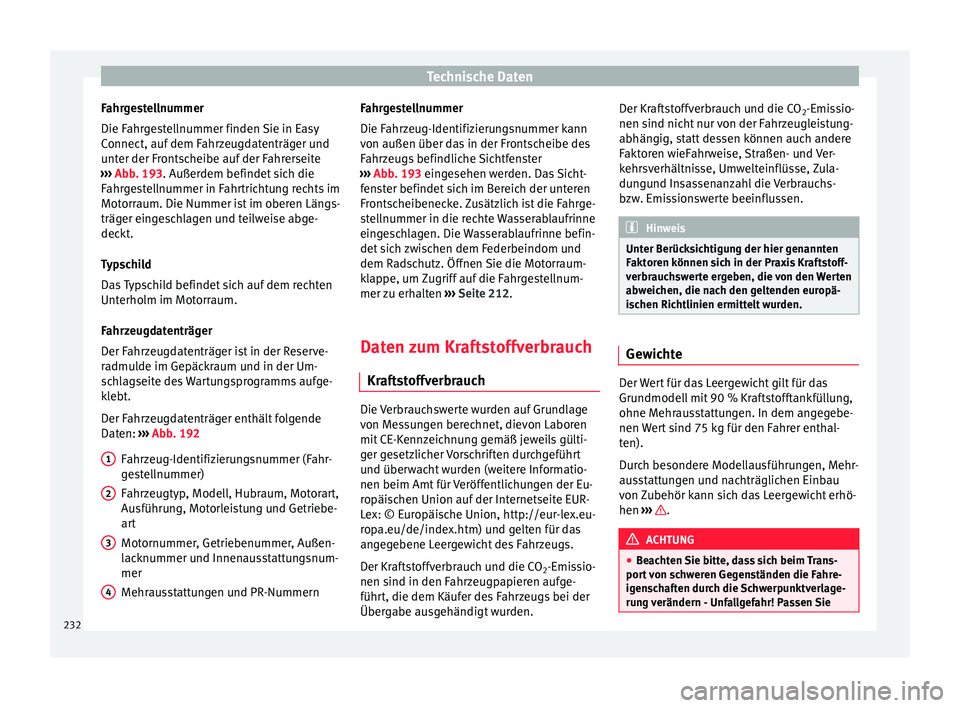

Fahrgestellnummer
Die F ahr
ge
stellnummer finden Sie in Easy
Connect, auf dem Fahrzeugdatenträger und
unter der Frontscheibe auf der Fahrerseite
››› Abb. 193. Außerdem befindet sich die
Fahrgestellnummer in Fahrtrichtung rechts im
Motorraum. Die Nummer ist im oberen Längs-
träger eingeschlagen und teilweise abge-
deckt.
Typschild
Das Typschild befindet sich auf dem rechten
Unterholm im Motorraum.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserve-
radmulde im Gepäckraum und in der Um-
schlagseite des Wartungsprogramms aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende
Daten: ››› Abb. 192
Fahrzeug-Identifizierungsnummer (Fahr-
gestellnummer)
Fahrzeugtyp, Modell, Hubraum, Motorart,
Ausführung, Motorleistung und Getriebe-
art
Motornummer, Getriebenummer, Außen-
lacknummer und Innenausstattungsnum-
mer
Mehrausstattungen und PR-Nummern
1 2
3
4 Fahrgestellnummer
Die F
ahr
zeug
-Identifizierungsnummer kann
von außen über das in der Frontscheibe des
Fahrzeugs befindliche Sichtfenster
››› Abb. 193 eingesehen werden. Das Sicht-
fenster befindet sich im Bereich der unteren
Frontscheibenecke. Zusätzlich ist die Fahrge-
stellnummer in die rechte Wasserablaufrinne
eingeschlagen. Die Wasserablaufrinne befin-
det sich zwischen dem Federbeindom und
dem Radschutz. Öffnen Sie die Motorraum-
klappe, um Zugriff auf die Fahrgestellnum-
mer zu erhalten ››› Seite 212.
Daten zum Kraftstoffverbrauch Krafts
toffverbrauch Die Verbrauchswerte wurden auf Grundlage
v
on M
es

sungen berechnet, dievon Laboren
mit CE-Kennzeichnung gemäß jeweils gülti-
ger gesetzlicher Vorschriften durchgeführt
und überwacht wurden (weitere Informatio-
nen beim Amt für Veröffentlichungen der Eu-
ropäischen Union auf der Internetseite EUR-
Lex: © Europäische Union, http://eur-lex.eu-
ropa.eu/de/index.htm) und gelten für das
angegebene Leergewicht des Fahrzeugs.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind in den Fahrzeugpapieren aufge-
führt, die dem Käufer des Fahrzeugs bei der
Übergabe ausgehändigt wurden. Der Kraftstoffverbrauch und die CO
2-Emissio-
nen s
ind nicht nur von der Fahrzeugleistung-
abhängig, statt dessen können auch andere
Faktoren wieFahrweise, Straßen- und Ver-
kehrsverhältnisse, Umwelteinflüsse, Zula-
dungund Insassenanzahl die Verbrauchs-
bzw. Emissionswerte beeinflussen. Hinweis
Unter Berücksichtigung der hier genannten
Faktor en k

önnen sich in der Praxis Kraftstoff-
verbrauchswerte ergeben, die von den Werten
abweichen, die nach den geltenden europä-
ischen Richtlinien ermittelt wurden. Gewichte
Der Wert für das Leergewicht gilt für das
Gru
ndmodel
l mit

90 % Kraftstofftankfüllung,
ohne Mehrausstattungen. In dem angegebe-
nen Wert sind 75 kg für den Fahrer enthal-
ten).
Durch besondere Modellausführungen, Mehr-
ausstattungen und nachträglichen Einbau
von Zubehör kann sich das Leergewicht erhö-
hen ››› .
ACHTUNG
● Beac ht

en Sie bitte, dass sich beim Trans-
port von schweren Gegenständen die Fahre-
igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie 232

Technische Daten
Ihre Fahrweise und die Geschwindigkeit stets
den Gege
benheit
en an.
● Die zulässigen Achslasten und das zulässi-
ge Gesamt
gewicht dürfen niemals überschrit-
ten werden. Bei einer Überschreitung dersel-
ben können sich die Fahreigenschaften des
Fahrzeugs ändern und zu Unfällen, Verletzun-

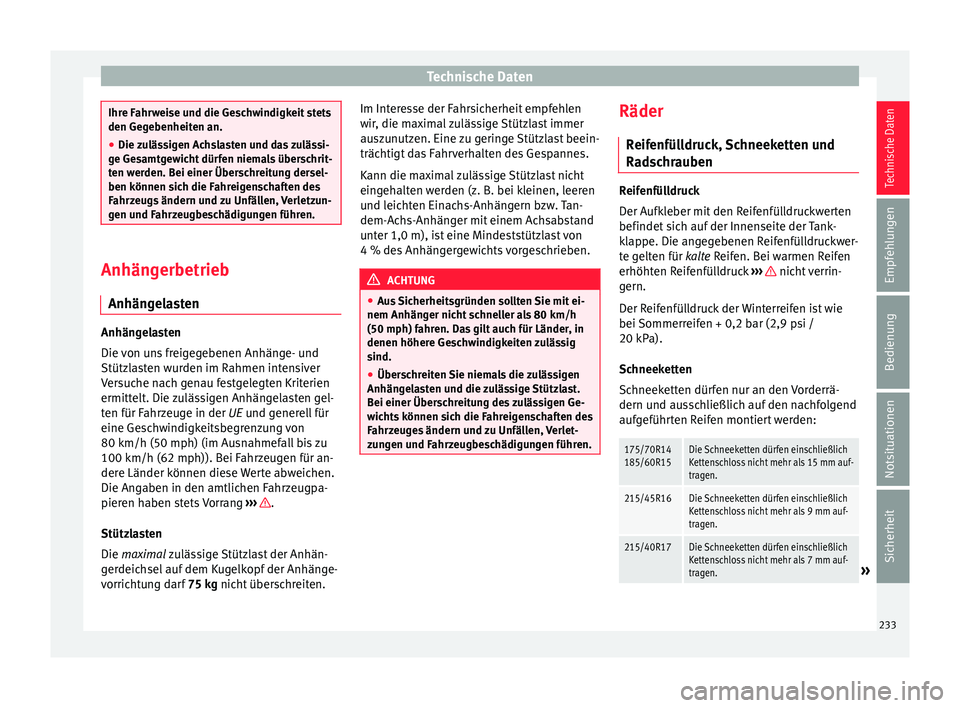

gen und Fahrzeugbeschädigungen führen. Anhängerbetrieb
Anhängel a

stenAnhängelasten
Die
v
on u n

s freigegebenen Anhänge- und
Stützlasten wurden im Rahmen intensiver
Versuche nach genau festgelegten Kriterien
ermittelt. Die zulässigen Anhängelasten gel-
ten für Fahrzeuge in der UE und generell für
eine Geschwindigkeitsbegrenzung von
80 km/h (50 mph) (im Ausnahmefall bis zu
100 km/h (62 mph)). Bei Fahrzeugen für an-
dere Länder können diese Werte abweichen.
Die Angaben in den amtlichen Fahrzeugpa-
pieren haben stets Vorrang ››› .
Stütz l
a s

ten
Die maximal zulässige Stützlast der Anhän-
gerdeichsel auf dem Kugelkopf der Anhänge-
vorrichtung darf 75 kg nicht überschreiten. Im Interesse der Fahrsicherheit empfehlen
wir, die max

imal zulässige Stützlast immer
auszunutzen. Eine zu geringe Stützlast beein-
trächtigt das Fahrverhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht
eingehalten werden (z. B. bei kleinen, leeren
und leichten Einachs-Anhängern bzw. Tan-
dem-Achs-Anhänger mit einem Achsabstand
unter 1,0 m), ist eine Mindeststützlast von
4 % des Anhängergewichts vorgeschrieben. ACHTUNG
● Aus Sic

herheitsgründen sollten Sie mit ei-
nem Anhänger nicht schneller als 80 km/h
(50 mph) fahren. Das gilt auch für Länder, in
denen höhere Geschwindigkeiten zulässig
sind.
● Überschreiten Sie niemals die zulässigen
Anhängela
sten und die zulässige Stützlast.
Bei einer Überschreitung des zulässigen Ge-
wichts können sich die Fahreigenschaften des
Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen. Räder
R eif
enfül l

druck, Schneeketten und
Radschrauben Reifenfülldruck
Der Aufkl
e

ber mit den Reifenfülldruckwerten
befindet sich auf der Innenseite der Tank-
klappe. Die angegebenen Reifenfülldruckwer-
te gelten für kalte Reifen. Bei warmen Reifen
erhöhten Reifenfülldruck ››› nicht verrin-
gern.
Der R eif

enfülldruck der Winterreifen ist wie
bei Sommerreifen + 0,2 bar (2,9 psi /
20 kPa).
Schneeketten
Schneeketten dürfen nur an den Vorderrä-
dern und ausschließlich auf den nachfolgend
aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auf-
tragen.
215/45R16Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 9 mm auf-
tragen.
215/40R17Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 7 mm auf-
tragen.
» 233
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

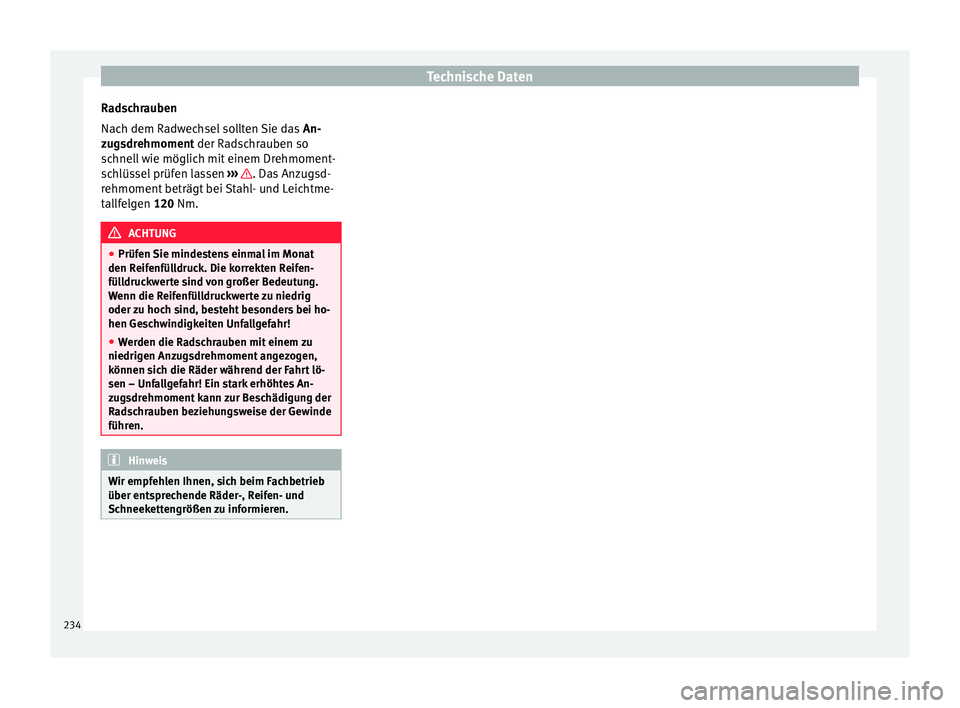

Radschrauben
Nac h dem R
adw
echsel sollten Sie das An-
zugsdrehmoment der Radschrauben so
schnell wie möglich mit einem Drehmoment-
schlüssel prüfen lassen ››› . Das Anzugsd-
r ehmoment
beträgt

bei Stahl- und Leichtme-
tallfelgen 120 Nm. ACHTUNG
● Prüfen Sie minde s

tens einmal im Monat
den Reifenfülldruck. Die korrekten Reifen-
fülldruckwerte sind von großer Bedeutung.
Wenn die Reifenfülldruckwerte zu niedrig
oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten Unfallgefahr!
● Werden die Radschrauben mit einem zu
niedrigen Anzug
sdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb
über entspr ec

hende Räder-, Reifen- und
Schneekettengrößen zu informieren. 234

Technische Daten
Motordaten B en
zinmot
or 1.0 MPI 55 kW (75 PS)
Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
55 (75)/6.20095/3.000-4.3003/999Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA
Start-StoppIBIZA SCIBIZA SC
Start-StoppIBIZA STIBIZA ST
Start-Stopp
Höchstgeschwindigkeit (km/h)172172172172172172
Beschleunigung 0-80 km/h (s)9,59,59,59,59,99,9
Beschleunigung 0-100 km/h (s)14,314,314,314,314,814,8
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5301.5401.5301.5401.5701.570
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0431.0491.0431.0491.0931.099
zulässige Vorderachslast790800790800790800
zulässige Hinterachslast790790790790830820
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse520520520520540540
Anhänger mit Bremse bei Steigungen bis 8%1.0001.0001.0001.0001.0001.000
Anhänger mit Bremse bei Steigungen bis 12 %800800800800800800 235
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

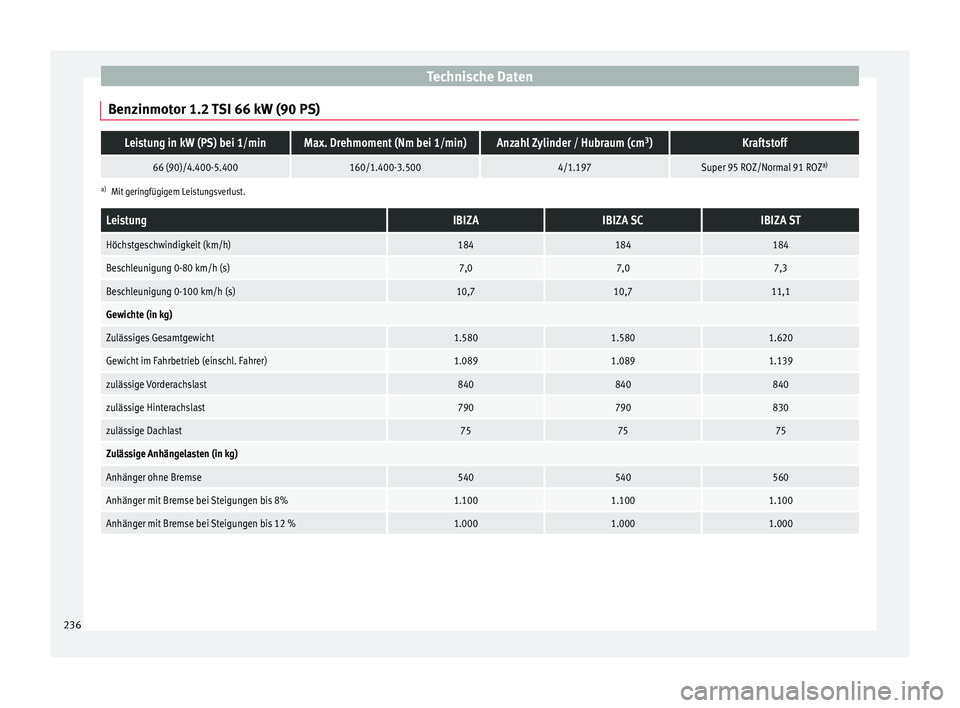

Benzinmotor 1.2 TSI 66 kW (90 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
66 (90)/4.400-5.400160/1.400-3.5004/1.197Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA SCIBIZA ST
Höchstgeschwindigkeit (km/h)184184184
Beschleunigung 0-80 km/h (s)7,07,07,3
Beschleunigung 0-100 km/h (s)10,710,711,1
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5801.5801.620
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0891.0891.139
zulässige Vorderachslast840840840
zulässige Hinterachslast790790830
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse540540560
Anhänger mit Bremse bei Steigungen bis 8%1.1001.1001.100
Anhänger mit Bremse bei Steigungen bis 12 %1.0001.0001.000 236

Technische Daten
Benzinmotor 1.6 MPI 66 kW (90 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
66 (90)/4.250-6.000155/3.800-4.0004/1.598Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA SCIBIZA ST
Höchstgeschwindigkeit (km/h)185185185
Beschleunigung 0-80 km/h (s)7,07,07,0
Beschleunigung 0-100 km/h (s)10,610,611
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5701.5701.610
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0791.0791.129
zulässige Vorderachslast830830830
zulässige Hinterachslast790790830
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse530530560
Anhänger mit Bremse bei Steigungen bis 8%1.0001.0001.000
Anhänger mit Bremse bei Steigungen bis 12 %1.0001.0001.000 237
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten
Benzinmotor 1.0 EcoTSI 70 kW (95 CV) Start-StoppLeistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
70 (95)/5.000-5.500160/1.500-3.5003/999Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA
EcomotiveIBIZA SCIBIZA SC
EcomotiveIBIZA STIBIZA ST
Ecomotive
Höchstgeschwindigkeit (km/h)187191187191187191
Beschleunigung 0-80 km/h (s)6,96,96,96,97,27,2
Beschleunigung 0-100 km/h (s)10,410,410,410,410,810,8
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5901.5901.5901.5901.6301.630
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0951.0951.0951.0951.1451.145
zulässige Vorderachslast850850850850850850
zulässige Hinterachslast790790790790830830
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse540500540500570500
Anhänger mit Bremse bei Steigungen
bis 8%100050010005001000500
Anhänger mit Bremse bei Steigungen
bis 12 %900500900500900500 238
