2016 Seat Ibiza ST Betriebsanleitung (in German)

Instrumente und Kontrollleuchten
●
Glattei s
kann auch bei Außentemperaturen
oberhalb von +4°C (+39°F) und ohne Anzeige
des „Eiskristall“-Symbols, auf der Fahrbahn
vorhanden sein.
● Verlassen Sie sich nicht nur auf die Außen-
temperatur
anzeige! Hinweis
● Es gibt

verschiedene Kombiinstrumente,
daher können die Ausführungen und Anzei-
gen der Displays variieren. Beim Display oh-
ne Anzeige von Warn- oder Informationstex-
ten werden Störungen ausschließlich über
Kontrollleuchten angezeigt.
● Je nach Ausstattung sind einige Einstellun-
gen und Anz
eigen auch über das System Easy
Connect möglich.
● Bei Auftreten verschiedener Warnungen
werden die S
ymbole nacheinander einige Se-
kunden angezeigt und verlöschen erst nach

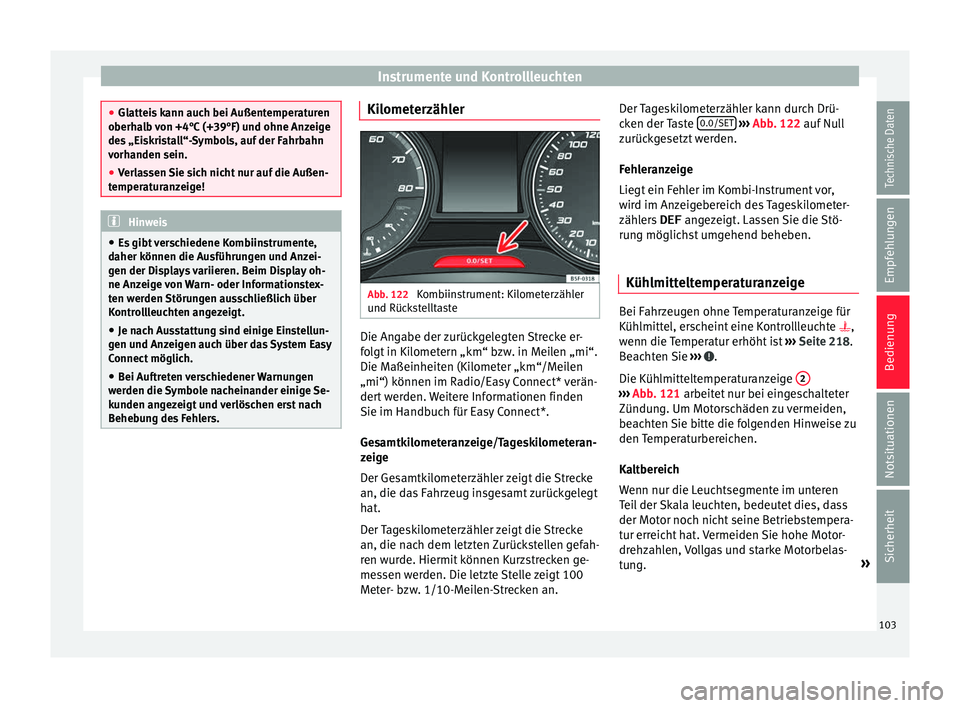

Behebung des Fehlers. Kilometerzähler
Abb. 122
Kombiinstrument: Kilometerzähler
u nd Rüc
ks

telltaste Die Angabe der zurückgelegten Strecke er-
f
o
lg

t in Kilometern „km“ bzw. in Meilen „mi“.
Die Maßeinheiten (Kilometer „km“/Meilen
„mi“) können im Radio/Easy Connect* verän-
dert werden. Weitere Informationen finden
Sie im Handbuch für Easy Connect*.
Gesamtkilometeranzeige/Tageskilometeran-
zeige
Der Gesamtkilometerzähler zeigt die Strecke
an, die das Fahrzeug insgesamt zurückgelegt
hat.
Der Tageskilometerzähler zeigt die Strecke
an, die nach dem letzten Zurückstellen gefah-
ren wurde. Hiermit können Kurzstrecken ge-
messen werden. Die letzte Stelle zeigt 100
Meter- bzw. 1/10-Meilen-Strecken an. Der Tageskilometerzähler kann durch Drü-
cken der T

aste 0.0/SET
› ››
Abb
. 122 auf Null
z urüc
kgesetzt werden.
Fehleranzeige
Liegt ein Fehler im Kombi-Instrument vor,
wird im Anzeigebereich des Tageskilometer-
zählers DEF angezeigt. Lassen Sie die Stö-
rung möglichst umgehend beheben.
Kühlmitteltemperaturanzeige Bei Fahrzeugen ohne Temperaturanzeige für
K
üh
lmitt el, er

scheint eine Kontrollleuchte ,
wenn die Temperatur erhöht ist ››› Seite 218.
Beachten Sie ››› .
Die K üh
lmitt elt

emperaturanzeige 2 ›››
Abb. 121 arbeit et
nur bei eingeschalteter
Zündung. Um Motorschäden zu vermeiden,
beachten Sie bitte die folgenden Hinweise zu
den Temperaturbereichen.
Kaltbereich
Wenn nur die Leuchtsegmente im unteren
Teil der Skala leuchten, bedeutet dies, dass
der Motor noch nicht seine Betriebstempera-
tur erreicht hat. Vermeiden Sie hohe Motor-
drehzahlen, Vollgas und starke Motorbelas-
tung. »
103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

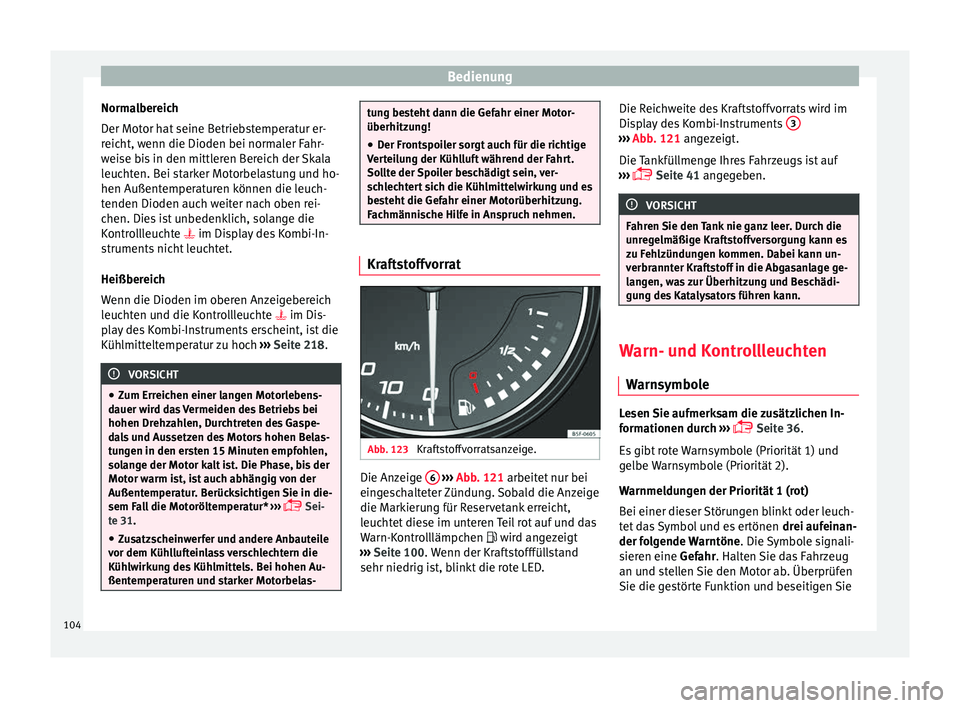

Normalbereich
D er Mot
or hat
seine Betriebstemperatur er-
reicht, wenn die Dioden bei normaler Fahr-
weise bis in den mittleren Bereich der Skala
leuchten. Bei starker Motorbelastung und ho-
hen Außentemperaturen können die leuch-
tenden Dioden auch weiter nach oben rei-
chen. Dies ist unbedenklich, solange die
Kontrollleuchte  im Display des Kombi-In-
struments nicht leuchtet.
Heißbereich
Wenn die Dioden im oberen Anzeigebereich
leuchten und die Kontrollleuchte  im Dis-
play des Kombi-Instruments erscheint, ist die
Kühlmitteltemperatur zu hoch ››› Seite 218. VORSICHT
● Zum Erreic hen einer l

angen Motorlebens-
dauer wird das Vermeiden des Betriebs bei
hohen Drehzahlen, Durchtreten des Gaspe-
dals und Aussetzen des Motors hohen Belas-
tungen in den ersten 15 Minuten empfohlen,
solange der Motor kalt ist. Die Phase, bis der
Motor warm ist, ist auch abhängig von der
Außentemperatur. Berücksichtigen Sie in die-
sem Fall die Motoröltemperatur* ›››
 Sei-
te 31.
● Zusatzscheinwerfer und andere Anbauteile
vor dem Kühl
lufteinlass verschlechtern die
Kühlwirkung des Kühlmittels. Bei hohen Au-
ßentemperaturen und starker Motorbelas- tung besteht dann die Gefahr einer Motor-
überhitzun
g!
● D

er Frontspoiler sorgt auch für die richtige
Vertei
lung der Kühlluft während der Fahrt.
Sollte der Spoiler beschädigt sein, ver-
schlechtert sich die Kühlmittelwirkung und es
besteht die Gefahr einer Motorüberhitzung.
Fachmännische Hilfe in Anspruch nehmen. Kraftstoffvorrat
Abb. 123
Kraftstoffvorratsanzeige. Die Anzeige
6
› ›
› Abb . 121 arbeitet nur bei
ein

geschalteter Zündung. Sobald die Anzeige
die Markierung für Reservetank erreicht,
leuchtet diese im unteren Teil rot auf und das
Warn-Kontrolllämpchen  wird angezeigt
››› Seite 100. Wenn der Kraftstofffüllstand
sehr niedrig ist, blinkt die rote LED. Die Reichweite des Kraftstoffvorrats wird im
Displ

ay des Kombi-Instruments 3 ›››
Abb . 121 angezeigt.
Die Tankfül

lmenge Ihres Fahrzeugs ist auf
›››  Seite 41 angegeben. VORSICHT
Fahren Sie den Tank nie ganz leer. Durch die
unre g

elmäßige Kraftstoffversorgung kann es
zu Fehlzündungen kommen. Dabei kann un-
verbrannter Kraftstoff in die Abgasanlage ge-
langen, was zur Überhitzung und Beschädi-
gung des Katalysators führen kann. Warn- und Kontrollleuchten
W arn
symbo l

e Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur c

h ›››
 Seite 36.
Es gibt rote Warnsymbole (Priorität 1) und
gelbe Warnsymbole (Priorität 2).
Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuch-
tet das Symbol und es ertönen drei aufeinan-
der folgende Warntöne . Die Symbole signali-
sieren eine Gefahr. Halten Sie das Fahrzeug
an und stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie
104

Instrumente und Kontrollleuchten

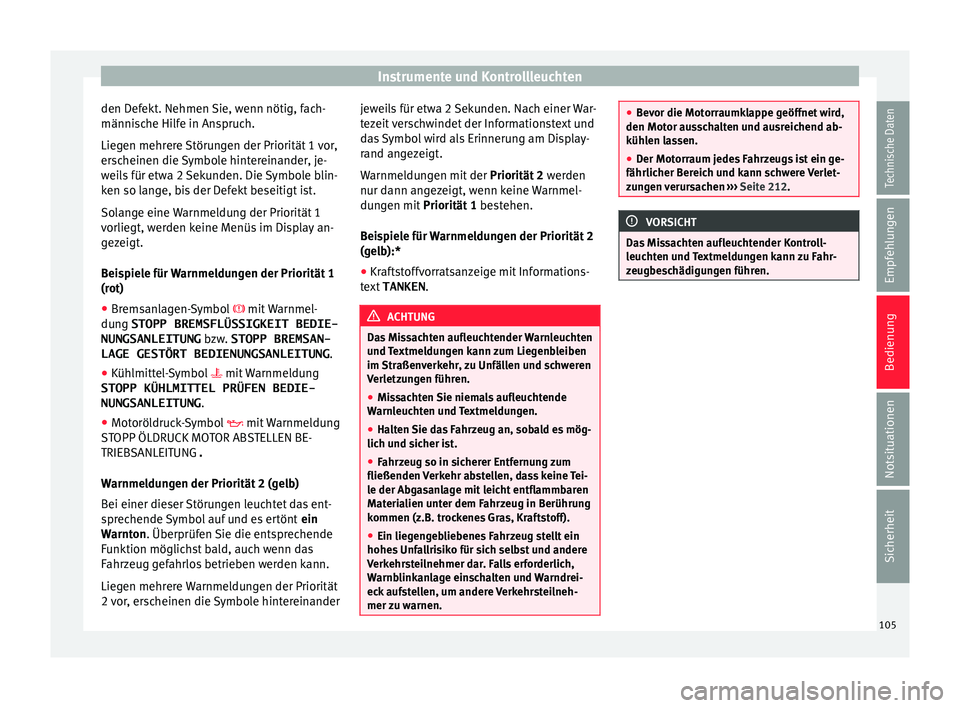

den Defekt. Nehmen Sie, wenn nötig, fach-
männi s
che Hi
lfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor,
erscheinen die Symbole hintereinander, je-
weils für etwa 2 Sekunden. Die Symbole blin-
ken so lange, bis der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1
vorliegt, werden keine Menüs im Display an-
gezeigt.
Beispiele für Warnmeldungen der Priorität 1
(rot)
● Bremsanlagen-Symbol  mit Warnmel-
du
ng STOPP BREMSFLÜSSIGKEIT BEDIE-
NUNGSANLEITUNG bzw. STOPP BREMSAN-
LAGE GESTÖRT BEDIENUNGSANLEITUNG .
● Kühlmittel-Symbol  mit Warnmel
dung
STOPP KÜHLMITTEL PRÜFEN BEDIE-
NUNGSANLEITUNG .
● Motoröldruck-Symbol  mit Warnmel
dung
STOPP ÖLDRUCK MOTOR ABSTELLEN BE-
TRIEBSANLEITUNG.
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das ent-
sprechende Symbol auf und es ertönt ein
Warnton. Überprüfen Sie die entsprechende
Funktion möglichst bald, auch wenn das
Fahrzeug gefahrlos betrieben werden kann.
Liegen mehrere Warnmeldungen der Priorität
2 vor, erscheinen die Symbole hintereinander jeweils für etwa 2 Sekunden. Nach einer War-
tezeit

verschwindet der Informationstext und
das Symbol wird als Erinnerung am Display-
rand angezeigt.
Warnmeldungen mit der Priorität 2 werden
nur dann angezeigt, wenn keine Warnmel-
dungen mit Priorität 1 bestehen.
Beispiele für Warnmeldungen der Priorität 2
(gelb):* ● Kraftstoffvorratsanzeige mit Informations-
text TANKEN . ACHTUNG
Das Missachten aufleuchtender Warnleuchten
und T e

xtmeldungen kann zum Liegenbleiben
im Straßenverkehr, zu Unfällen und schweren
Verletzungen führen.
● Missachten Sie niemals aufleuchtende
Warnleuc
hten und Textmeldungen.
● Halten Sie das Fahrzeug an, sobald es mög-
lich und sic
her ist.
● Fahrzeug so in sicherer Entfernung zum
fließenden Verkehr ab
stellen, dass keine Tei-
le der Abgasanlage mit leicht entflammbaren
Materialien unter dem Fahrzeug in Berührung
kommen (z.B. trockenes Gras, Kraftstoff).
● Ein liegengebliebenes Fahrzeug stellt ein
hohes Unfa
llrisiko für sich selbst und andere
Verkehrsteilnehmer dar. Falls erforderlich,
Warnblinkanlage einschalten und Warndrei-
eck aufstellen, um andere Verkehrsteilneh-
mer zu warnen. ●
Bevor die Mot orr

aumklappe geöffnet wird,
den Motor ausschalten und ausreichend ab-
kühlen lassen.
● Der Motorraum jedes Fahrzeugs ist ein ge-
fährlicher Bereic
h und kann schwere Verlet-
zungen verursachen ››› Seite 212. VORSICHT
Das Missachten aufleuchtender Kontroll-
l eucht en u

nd Textmeldungen kann zu Fahr-
zeugbeschädigungen führen. 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

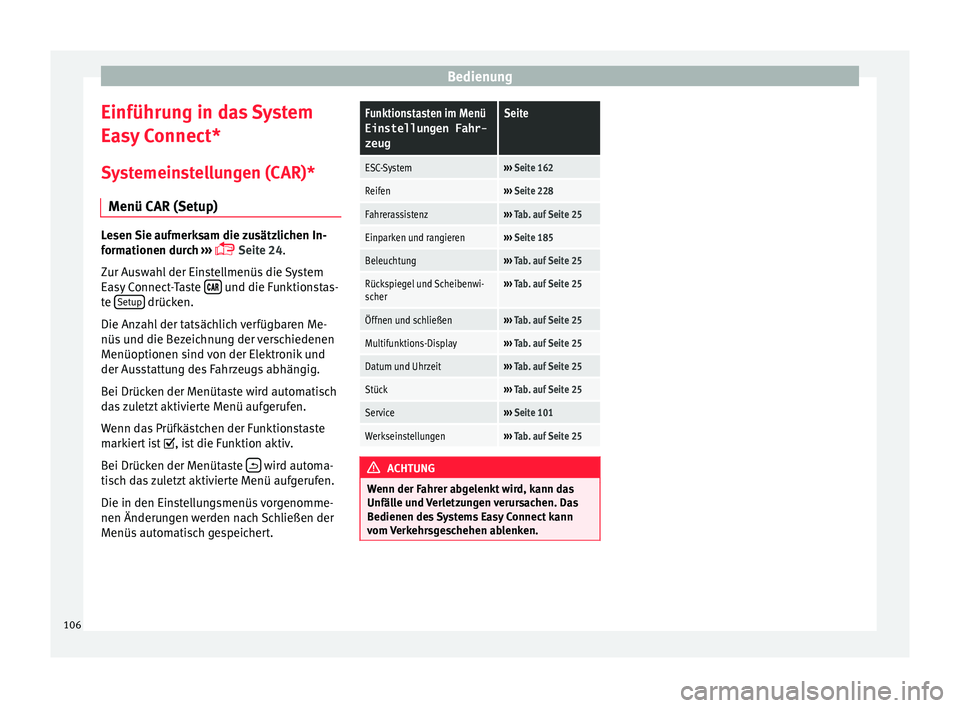

Einführung in das System
E a
sy C
onnect*
Systemeinstellungen (CAR)* Menü CAR (Setup) Lesen Sie aufmerksam die zusätzlichen In-
formationen dur
c

h ›››
 Seite 24.
Zur Auswahl der Einstellmenüs die System
Easy Connect-Taste  und die Funktionstas-
t e Set
up drücken.
Die An z
ah l

der tatsächlich verfügbaren Me-
nüs und die Bezeichnung der verschiedenen
Menüoptionen sind von der Elektronik und
der Ausstattung des Fahrzeugs abhängig.
Bei Drücken der Menütaste wird automatisch
das zuletzt aktivierte Menü aufgerufen.
Wenn das Prüfkästchen der Funktionstaste
markiert ist , ist die Funktion aktiv.
Bei Drücken der Menütaste  wird automa-
ti s
ch d

as zuletzt aktivierte Menü aufgerufen.
Die in den Einstellungsmenüs vorgenomme-
nen Änderungen werden nach Schließen der
Menüs automatisch gespeichert.
Funktionstasten im Menü
Einstellungen Fahr- zeugSeite
ESC-System››› Seite 162
Reifen››› Seite 228
Fahrerassistenz››› Tab. auf Seite 25
Einparken und rangieren››› Seite 185
Beleuchtung››› Tab. auf Seite 25
Rückspiegel und Scheibenwi-
scher››› Tab. auf Seite 25
Öffnen und schließen››› Tab. auf Seite 25
Multifunktions-Display››› Tab. auf Seite 25
Datum und Uhrzeit››› Tab. auf Seite 25
Stück››› Tab. auf Seite 25
Service››› Seite 101
Werkseinstellungen››› Tab. auf Seite 25 ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfälle u nd

Verletzungen verursachen. Das
Bedienen des Systems Easy Connect kann
vom Verkehrsgeschehen ablenken. 106

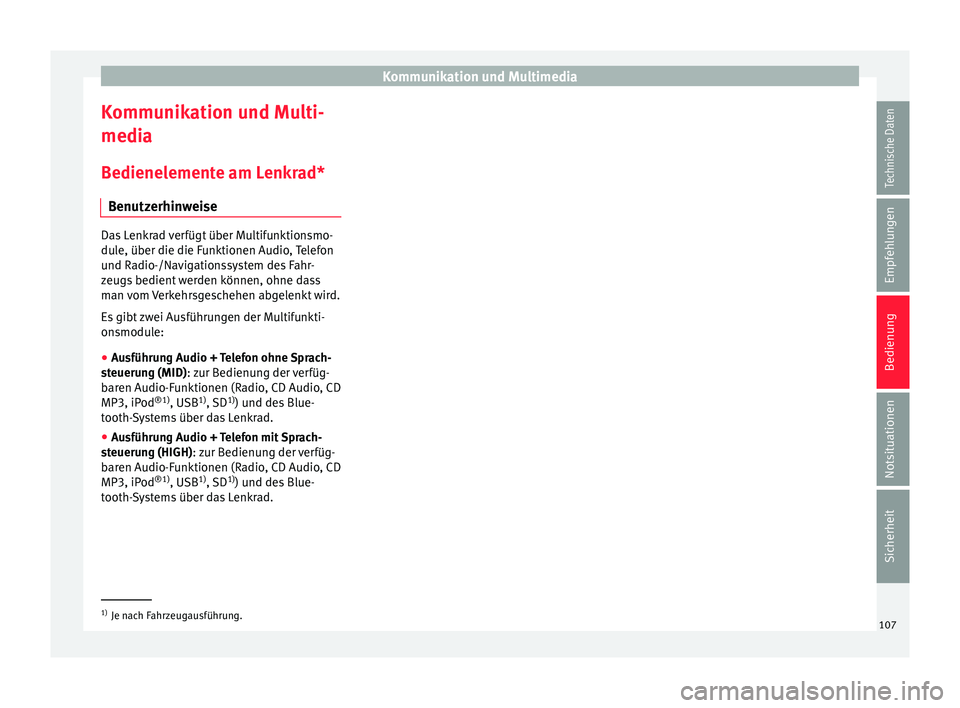

Kommunikation und Multimedia
Kommunikation und Multi-
medi a
B edienel ement
e am Lenkrad*
Benutzerhinweise Das Lenkrad verfügt über Multifunktionsmo-
dule, über die die F
u

nktionen Audio, Telefon
und Radio-/Navigationssystem des Fahr-
zeugs bedient werden können, ohne dass
man vom Verkehrsgeschehen abgelenkt wird.
Es gibt zwei Ausführungen der Multifunkti-
onsmodule:
● Ausführung Audio + Telefon ohne Sprach-
steueru n

g (MID): zur Bedienung der verfüg-
baren Audio-Funktionen (Radio, CD Audio, CD
MP3, iPod ®1)
, USB 1)
, SD 1)
) und des Blue-
tooth-Systems über das Lenkrad.
● Ausführung Audio + Telefon mit Sprach-
steuerun
g (HIGH): zur Bedienung der verfüg-
baren Audio-Funktionen (Radio, CD Audio, CD
MP3, iPod ®1)
, USB 1)
, SD 1)
) und des Blue-
tooth-Systems über das Lenkrad. 1)
Je nach Fahrzeugausführung.
107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

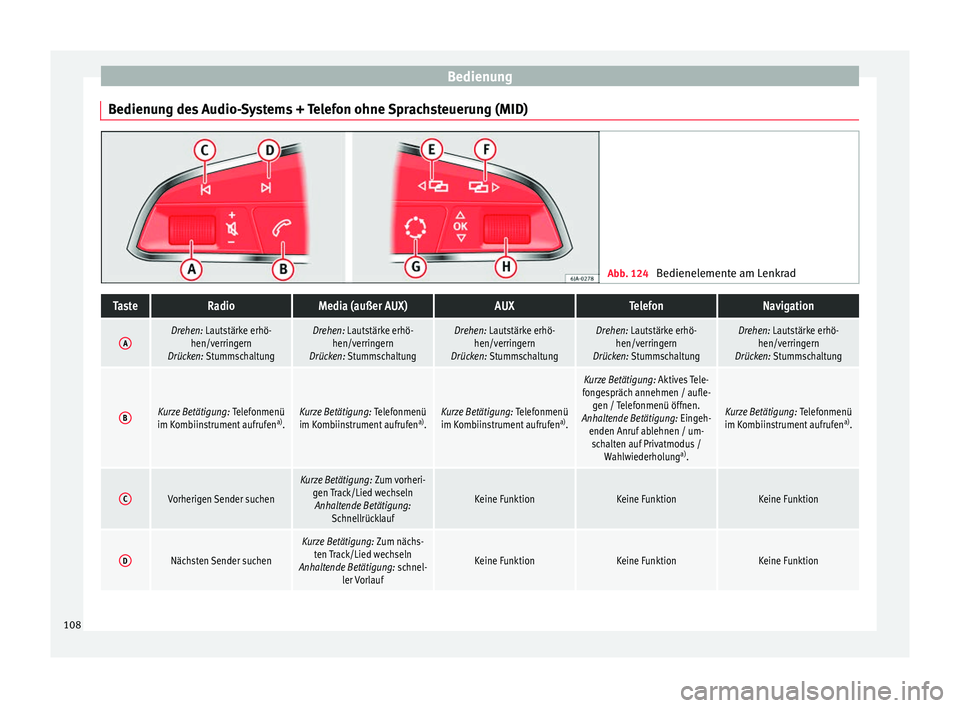

Bedienung des Audio-Systems + Telefon ohne Sprachsteuerung (MID) Abb. 124
Bedienelemente am LenkradTasteRadioMedia (außer AUX)AUXTelefonNavigation
ADrehen: Lautstärke erhö-
hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: Stummschaltung
BKurze Betätigung: Telefonmenü
im Kombiinstrument aufrufen a)
.Kurze Betätigung: Telefonmenü
im Kombiinstrument aufrufen a)
.Kurze Betätigung: Telefonmenü
im Kombiinstrument aufrufen a)
.
Kurze Betätigung: Aktives Tele-
fongespräch annehmen / aufle- gen / Telefonmenü öffnen.
Anhaltende Betätigung: Eingeh- enden Anruf ablehnen / um-schalten auf Privatmodus / Wahlwiederholung a)
.
Kurze Betätigung: Telefonmenü
im Kombiinstrument aufrufen a)
.
CVorherigen Sender suchen
Kurze Betätigung: Zum vorheri-
gen Track/Lied wechselnAnhaltende Betätigung: Schnellrücklauf
Keine FunktionKeine FunktionKeine Funktion
DNächsten Sender suchen
Kurze Betätigung: Zum nächs-ten Track/Lied wechseln
Anhaltende Betätigung: schnel- ler Vorlauf
Keine FunktionKeine FunktionKeine Funktion108

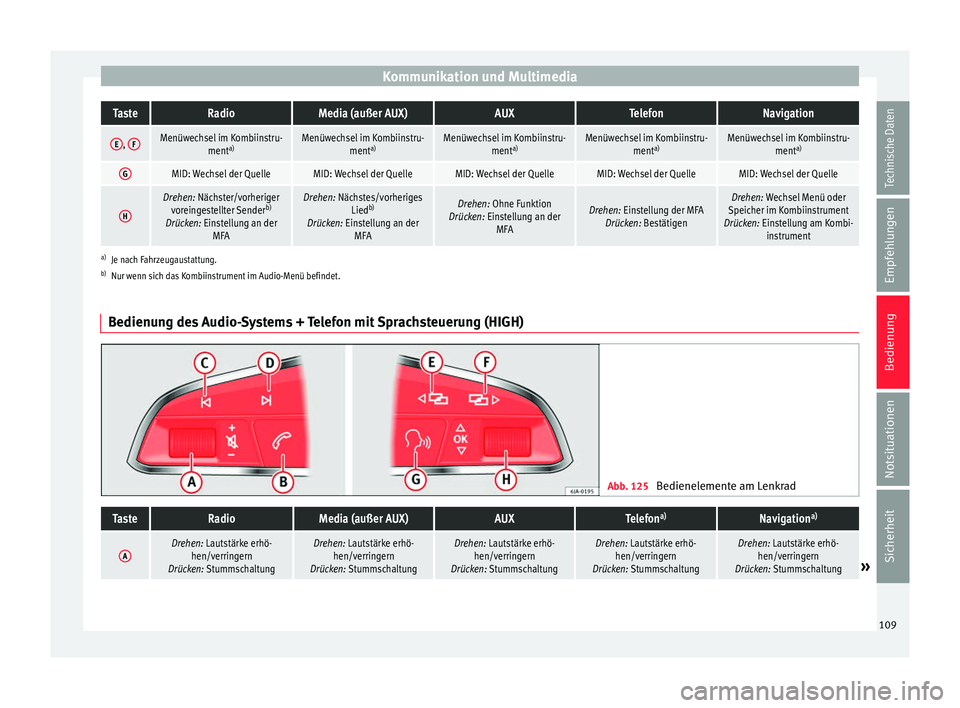

Kommunikation und MultimediaTasteRadioMedia (außer AUX)AUXTelefonNavigation
E,
FMenüwechsel im Kombiinstru-
menta)Menüwechsel im Kombiinstru-
menta)Menüwechsel im Kombiinstru-
menta)Menüwechsel im Kombiinstru-
menta)Menüwechsel im Kombiinstru-
menta)
GMID: Wechsel der QuelleMID: Wechsel der QuelleMID: Wechsel der QuelleMID: Wechsel der QuelleMID: Wechsel der Quelle
H
Drehen: Nächster/vorheriger
voreingestellter Sender b)
Drücken: Einstellung an der MFADrehen: Nächstes/vorheriges Liedb)
Drücken: Einstellung an der MFADrehen: Ohne Funktion
Drücken: Einstellung an der MFADrehen: Einstellung der MFADrücken: BestätigenDrehen: Wechsel Menü oder
Speicher im Kombiinstrument
Drücken: Einstellung am Kombi- instrument
a)Je nach Fahrzeugaustattung.
b) Nur wenn sich das Kombiinstrument im Audio-Menü befindet.
Bedienung des Audio-Systems + Telefon mit Sprachsteuerung (HIGH) Abb. 125
Bedienelemente am Lenkrad
TasteRadioMedia (außer AUX)AUXTelefona)Navigation a)
ADrehen: Lautstärke erhö-
hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: StummschaltungDrehen: Lautstärke erhö- hen/verringern
Drücken: Stummschaltung
» 109
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

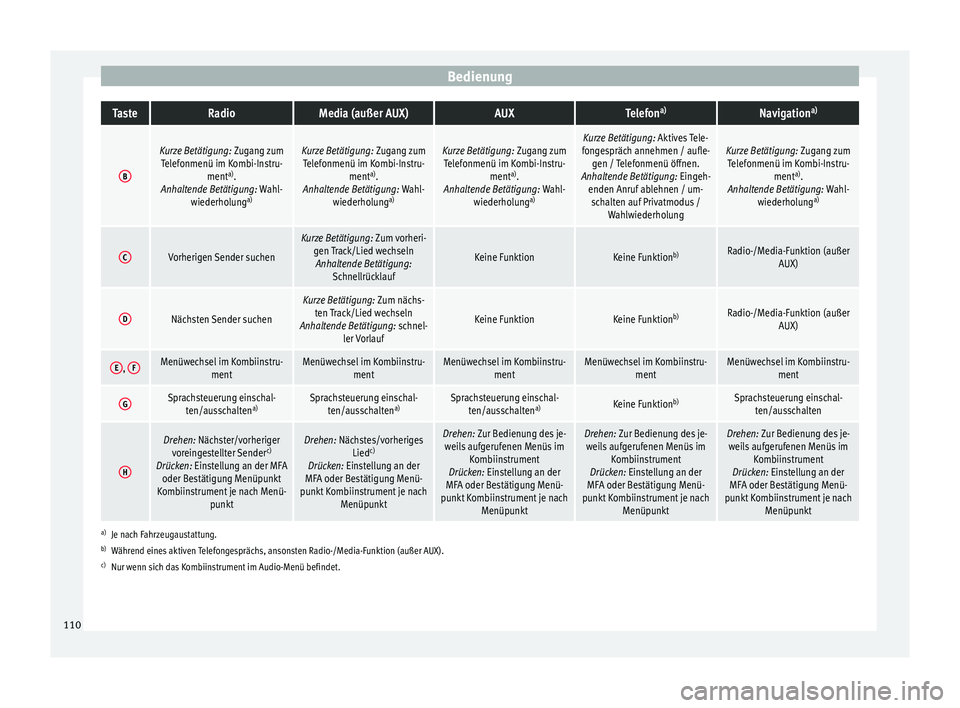

BedienungTasteRadioMedia (außer AUX)AUXTelefon
a)Navigation a)
B
Kurze Betätigung: Zugang zum
Telefonmenü im Kombi-Instru- menta)
.
Anhaltende Betätigung: Wahl- wiederholung a)Kurze Betätigung: Zugang zum
Telefonmenü im Kombi-Instru- menta)
.
Anhaltende Betätigung: Wahl- wiederholung a)Kurze Betätigung: Zugang zum
Telefonmenü im Kombi-Instru- menta)
.
Anhaltende Betätigung: Wahl- wiederholung a)Kurze Betätigung: Aktives Tele-
fongespräch annehmen / aufle- gen / Telefonmenü öffnen.
Anhaltende Betätigung: Eingeh- enden Anruf ablehnen / um-schalten auf Privatmodus / WahlwiederholungKurze Betätigung: Zugang zumTelefonmenü im Kombi-Instru- menta)
.
Anhaltende Betätigung: Wahl- wiederholung a)
CVorherigen Sender suchen
Kurze Betätigung: Zum vorheri-
gen Track/Lied wechselnAnhaltende Betätigung: Schnellrücklauf
Keine FunktionKeine Funktion b)Radio-/Media-Funktion (außer
AUX)
DNächsten Sender suchen
Kurze Betätigung: Zum nächs-ten Track/Lied wechseln
Anhaltende Betätigung: schnel- ler Vorlauf
Keine FunktionKeine Funktion b)Radio-/Media-Funktion (außer
AUX)
E, FMenüwechsel im Kombiinstru-
mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-mentMenüwechsel im Kombiinstru-ment
GSprachsteuerung einschal-ten/ausschalten a)Sprachsteuerung einschal-
ten/ausschalten a)Sprachsteuerung einschal-
ten/ausschalten a)Keine Funktionb)Sprachsteuerung einschal-
ten/ausschalten
H
Drehen: Nächster/vorherigervoreingestellter Sender c)
Drücken: Einstellung an der MFA oder Bestätigung Menüpunkt
Kombiinstrument je nach Menü- punktDrehen: Nächstes/vorherigesLiedc)
Drücken: Einstellung an der
MFA oder Bestätigung Menü-
punkt Kombiinstrument je nach MenüpunktDrehen: Zur Bedienung des je-weils aufgerufenen Menüs im Kombiinstrument
Drücken: Einstellung an der
MFA oder Bestätigung Menü-
punkt Kombiinstrument je nach MenüpunktDrehen: Zur Bedienung des je-weils aufgerufenen Menüs im Kombiinstrument
Drücken: Einstellung an der
MFA oder Bestätigung Menü-
punkt Kombiinstrument je nach MenüpunktDrehen: Zur Bedienung des je-weils aufgerufenen Menüs im Kombiinstrument
Drücken: Einstellung an der
MFA oder Bestätigung Menü-
punkt Kombiinstrument je nach Menüpunkt
a)Je nach Fahrzeugaustattung.
b) Während eines aktiven Telefongesprächs, ansonsten Radio-/Media-Funktion (außer AUX).
c) Nur wenn sich das Kombiinstrument im Audio-Menü befindet.
110
