2016 Peugeot Boxer Инструкция по эксплуатации (in Russian)

143
boxer_ru_Chap08_Aide-Rapide_ed01-2015
доступ к аккумуляторной батарее
Отверните 6 винтов крепления крышки.
Поднимите или снимите и уберите
крышку.
Опустите рычажок 1, чтобы развести
клеммы.
Снимите клемму 2 с отрицательного
вывода батареи (-).
Автомобильные аккумуляторные батареи
содержат вредные вещества - серную
кислоту и свинец. Их следует снимать с
эксплуатации в соответствии с действующими
правилами и ни в коем случае не смешивать с
бытовыми отходами.
Отслужившие элементы питания и
аккумуляторные батареи следует сдавать на
специализированные пункты сбора таких отходов.Зарядку АКБ следует проводить
в хорошо проветриваемом месте
вдали от источников открытого огня
или возможного искрения во избежание
взрыва или возгорания.
Запрещается заряжать замерзшую
батарею: во избежание взрыва, ей
необходимо дать согреться. Если батарея
замерзла, то перед тем, как поставить
ее на зарядку, ее необходимо показать
специалисту для проверки целости
внутренних элементов и отсутствия
трещин в корпусе, через которые может
протечь токсичный и вызывающий
коррозию электролит.
Поставьте батарею на медленную зарядку
малым током примерно на 24 часа, но не
более, чтобы не повредить ее. Перед тем, как отсоединить клеммы
проводов от выводов батареи выждите
2
минуты после выключения зажигания.
Запрещено отсоединять провода от
батареи при работающем двигателе.
При зарядке батареи следует обязательно
отсоединить от нее провода.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.
После присоединения батареи
включите зажигание и выждите
1
минуту перед пуском двигателя,
чтобы инициализировать электронные
системы. В случае нарушений в работе
электрооборудования после установки
АКБ обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр
Разряженная аккумуляторная батарея
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

144
boxer_ru_Chap08_Aide-Rapide_ed01-2015
В данной табличке, особенно
если речь идет о системе "стоп-
старт", указывается, что на автомобиле
используется 12-вольтная свинцово-
кислотная аккумуляторная батарея с
особыми технико-эксплуатационными
характеристиками, и что ее отключение
или замена должны осуществляться только
в условиях сервисной сети PEUGEOT или
специализированного техцентра.
После установки аккумуляторной
батареи на автомобиль в
сервисной сети PEUGEOT или в
специализированном техцентре, система
"стоп-старт" станет активной только
после длительной стоянки автомобиля,
продолжительность которой зависит
от климатических условий и степени
заряженности АКБ (около 8 часов).
Е

сли автомобиль не эксплуатируется
более одного месяца, рекомендуется
отсоединить провод от
отрицательного вывода (-) батареи.
Порядок зарядки аккумуляторной батареи
приведен здесь только для сведения.
В тех случаях, когда аккумуляторная
батарея была отключена на длительный
срок, может оказаться необходимым
осуществить повторную инициализацию
или настройку некоторых систем:
-

п

араметры индикации дисплея
(календарь, часы, язык сообщений,
единицы измерения расстояния и
температуры),
-

част

отные настройки радиоприемника,
-

ц

ентральный замок.
Часть настроек может исчезнуть совсем,
поэтому для их восстановления вам
понадобится обратиться в сервисную сеть
PEUGEOT.
При наличии на автомобиле
хронотахографа или охранной системы,
рекомендуется отсоединить провод
от отрицательного вывода батареи (-),
расположенной под полом в кабине
слева, если автомобиль не будет
использоваться более 5 суток.
Разряженная аккумуляторная батарея

145
boxer_ru_Chap08_Aide-Rapide_ed01-2015
Три блока предохранителей расположены в
панели приборов с левой стороны, в стойке
с правой стороны и в моторном отсеке.
Здесь приведены только те предохранители,
которые владелец автомобиля может
заменить самостоятельно. По поводу
замены остальных следует обращаться
в сервисную сеть PEUGEOT или в
специализированный техцентр.
снятие и установка предохранителя
Перед заменой сгоревшего
предохранителя необходимо выяснить
и устранить причину неисправности.
Номера предохранителей нанесены на
панели блока предохранителей.
в
сегда заменяйте сгоревший
электрический предохранитель
предохранителем того же номинала
ЗАМеНА Эле КТ ри Ч ес К о Го
П

редо
Х
р
АН
и Т ел ЯКомпания PEUGEOT не несет
ответственности за неисправности
вашего автомобиля, вызванные
установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию торгово-сервисной
сетью PEUGEOT, либо установленного
с нарушением ее инструкций.
В особенности это относится к
подключенному электрооборудованию,
потребляющему в сумме ток более 10 мА.
и

справный
Неисправный
Вниманию механиков станций
технического обслуживания: все сведения
о предохранителях и реле можно получить в
фирменной сети PEUGEOT в справочнике по
"Методам проведения ремонта".Блок предохранителей в панели
приборов с левой стороны
Отверните винты и опустите блок, чтобы
открыть доступ к предохранителям.
Сгоревший предохранитель
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

146
boxer_ru_Chap08_Aide-Rapide_ed01-2015

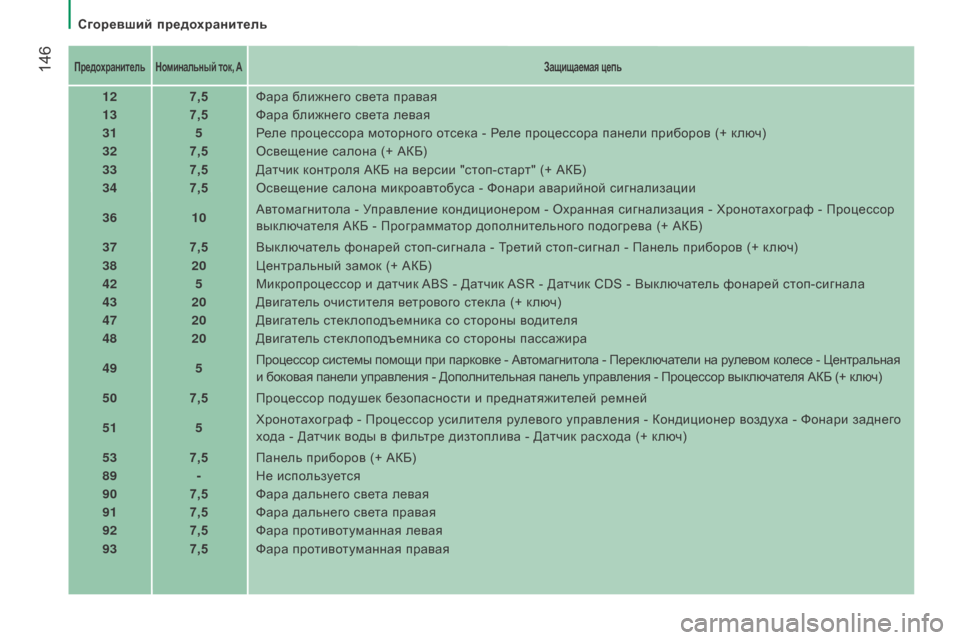

Предохранитель Номинальный ток, AЗащищаемая цепь
127,5Фара ближнего света правая
13 7,5Фара ближнего света левая
31 5Реле процессора моторного отсека - Реле процессора панели приборов (+ ключ)
32 7,5Освещение салона (+ АКБ)
33 7,5Датчик контроля АКБ на версии "стоп-старт" (+ АКБ)
34 7,5Освещение салона микроавтобуса - Фонари аварийной сигнализации
36 10Автомагнитола - Управление кондиционером - Охранная сигнализация - Хронотахограф - Процессор
выключателя АКБ - Программатор дополнительного подогрева (+ АКБ)
37 7,5Выключатель фонарей стоп-сигнала - Третий стоп-сигнал - Панель приборов (+ ключ)
38 20Центральный замок (+ АКБ)
42 5Микропроцессор и датчик ABS - Датчик ASR - Датчик CDS - Выключатель фонарей стоп-сигнала
43 20Двигатель очистителя ветрового стекла (+ ключ)
47 20Двигатель стеклоподъемника со стороны водителя
48 20Двигатель стеклоподъемника со стороны пассажира
49 5Процессор системы помощи при парковке - Автомагнитола - Переключатели на рулевом колесе - Центральная
и боковая панели управления - Дополнительная панель управления - Процессор выключателя АКБ (+ ключ)
50 7,5Процессор подушек безопасности и преднатяжителей ремней
51 5Хронотахограф - Процессор усилителя рулевого управления - Кондиционер воздуха - Фонари заднего
хода - Датчик воды в фильтре дизтоплива - Датчик расхода (+ ключ)
53 7,5Панель приборов (+ АКБ)
89 -Не используется
90 7,5Фара дальнего света левая
91 7,5Фара дальнего света правая
92 7,5Фара противотуманная левая
93 7,5Фара противотуманная правая
Сгоревший предохранитель

147
boxer_ru_Chap08_Aide-Rapide_ed01-2015

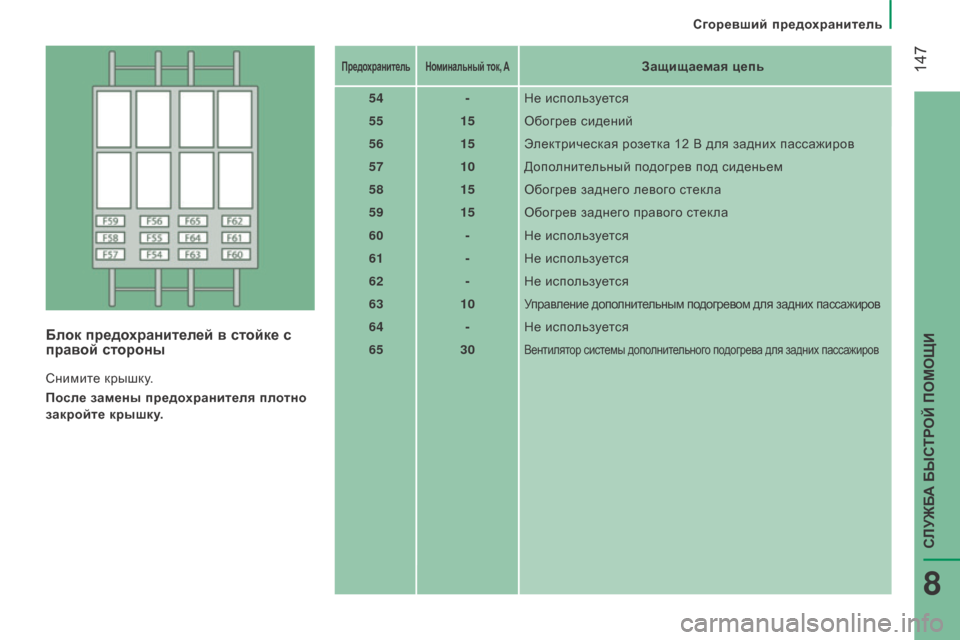

Блок предохранителей в стойке с
правой стороны
Снимите крышку.
После замены предохранителя плотно
закройте крышку.
Предохранитель Номинальный ток, AЗащищаемая цепь
54 -Не используется
55 15Обогрев сидений
56 15Электрическая розетка 12 В для задних пассажиров
57 10Дополнительный подогрев под сиденьем
58 15Обогрев заднего левого стекла
59 15Обогрев заднего правого стекла
60 -Не используется
61 -Не используется
62 -Не используется
63 10
Управление дополнительным подогревом для задних пассажиров
64 -Не используется
65 30
Вентилятор системы дополнительного подогрева для задних пассажиров
Сгоревший предохранитель
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

148
boxer_ru_Chap08_Aide-Rapide_ed01-2015

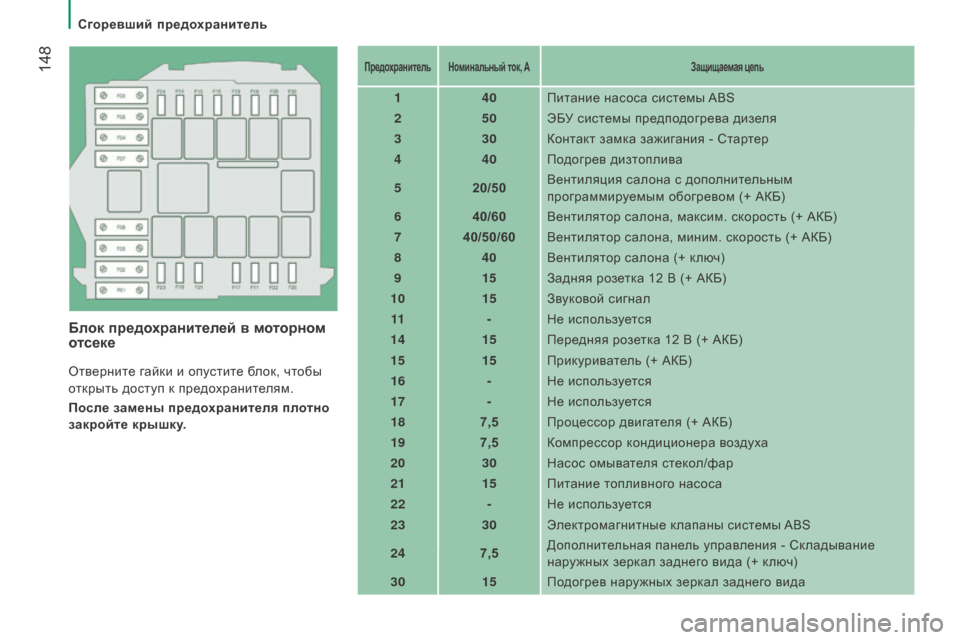

Блок предохранителей в моторном
отсеке
Отверните гайки и опустите блок, чтобы
открыть доступ к предохранителям.
После замены предохранителя плотно
закройте крышку.
Предохранитель Номинальный ток, AЗащищаемая цепь
140Питание насоса системы ABS
2 50ЭБУ системы предподогрева дизеля
3 30Контакт замка зажигания - Стартер
4 40Подогрев дизтоплива
5 20/50Вентиляция салона с дополнительным
программируемым обогревом (+ АКБ)
6 40/60Вентилятор салона, максим. скорость (+ АКБ)
7 40/50/60 Вентилятор салона, миним. скорость (+ АКБ)
8 40Вентилятор салона (+ ключ)
9 15Задняя розетка 12 В (+ АКБ)
10 15Звуковой сигнал
11 -Не используется
14 15Передняя розетка 12 В (+ АКБ)
15 15Прикуриватель (+ АКБ)
16 -Не используется
17 -Не используется
18 7,5Процессор двигателя (+ АКБ)
19 7,5Компрессор кондиционера воздуха
20 30Насос омывателя стекол/фар
21 15Питание топливного насоса
22 -Не используется
23 30Электромагнитные клапаны системы ABS
24 7,5Дополнительная панель управления - Складывание
наружных зеркал заднего вида (+ ключ)
30 15Подогрев наружных зеркал заднего вида
Сгоревший предохранитель

149
boxer_ru_Chap08_Aide-Rapide_ed01-2015
При смывании грязных пятен мощной
струей воды, не задерживайте ее
на фарах, фонарях и их краях, чтобы
не повредить лаковое покрытие и
уплотнительные прокладки.
ЗАМеНА лАМПЫ
Т

ипы ламп в световых приборах
На вашем автомобиле используются
лампы различных типов и конструкций.
Чтобы их извлечь:
Тип A

Цельностеклянные лампы:
осторожно извлеките ее выводы
из гнезд, поскольку они вставлены
под значительным усилием.
Тип B лампа с байоне тным цоколем:
слегка нажмите на нее и
поверните против часовой
стрелки.
Тип C


л
ампа с цилиндриче
ской колбой:
разведите контакты в стороны. Отворачивайте и заворачивайте
винты отверткой, находящейся
в ящике под сиденьем переднего
пассажира.
После замены ламп все операции
производятся в обратном порядке.
Тип D - E

Г
алогенная лампа:
снимите пружинную
защелку с патрона.
Вышедшие из строя лампы
заменяйте только такими же
новыми лампами с теми же артикулами и
характеристиками.
Сгоревшая лампа
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8

150
boxer_ru_Chap08_Aide-Rapide_ed01-2015

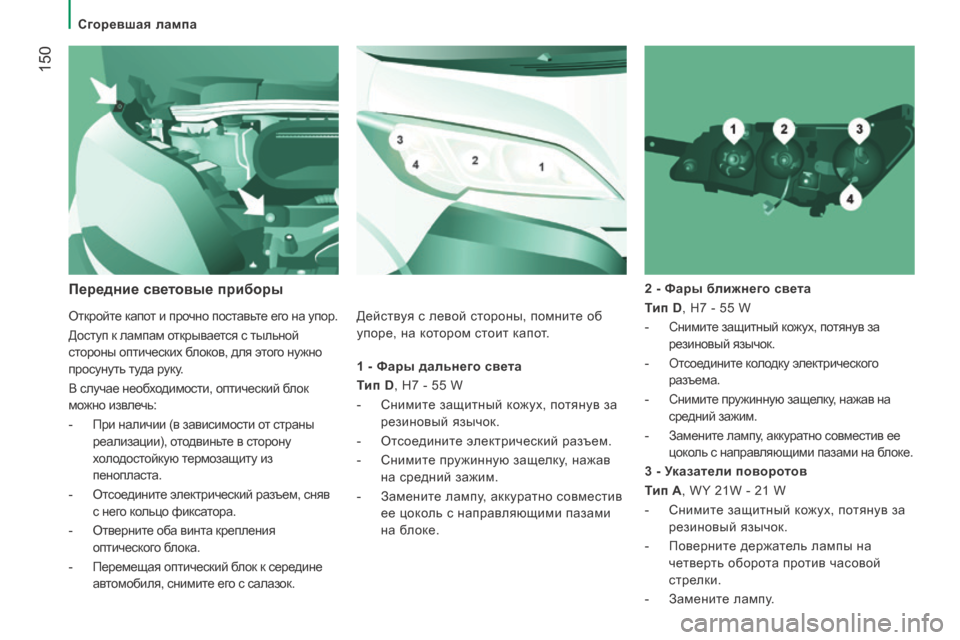

1 - Фары дальнего света
Тип D, H7 - 55 W
-
Сним
ите защитный кожух, потянув за
резиновый язычок.
-

От
соедините электрический разъем.
-

Сним
ите пружинную защелку, нажав
на средний зажим.
-

Зам
ените лампу, аккуратно совместив
ее цоколь с направляющими пазами
на блоке. 2 - Фары ближнего света
Тип D, H7 - 55 W
-

Снимите защитный кожух, потянув за
резиновый язычок.
- Отсоедините колодку электрического
разъема.
- Снимите пружинную защелку, нажав на
средний зажим.
- Замените лампу, аккуратно совместив ее
цоколь с направляющими пазами на блоке.
Передние световые приборы
3 - Указатели поворотов
Тип A, WY 21W - 21 W
-

Сним
ите защитный кожух, потянув за
резиновый язычок.
-

Пов
ерните держатель лампы на
четверть оборота против часовой
стрелки.
-

Зам
ените лампу.
Откройте капот и прочно поставьте его на упор.
Доступ к лампам открывается с тыльной
стороны оптических блоков, для этого нужно
просунуть туда руку.
В случае необходимости, оптический блок
можно извлечь:
-
При наличии (в зависим

ости от страны
реализации), отодвиньте в сторону
холодостойкую термозащиту из
пенопласта.
-
От

соедините электрический разъем, сняв
с него кольцо фиксатора.
-
Отв

ерните оба винта крепления
оптического блока.
-
Перем

ещая оптический блок к середине
автомобиля, снимите его с салазок. Действуя с левой стороны, помните об
упоре, на котором стоит капот.
Сгоревшая лампа
