2016 Peugeot Boxer Инструкция по эксплуатации (in Russian)

135
boxer_ru_Chap07_Verifications_ed01-2015

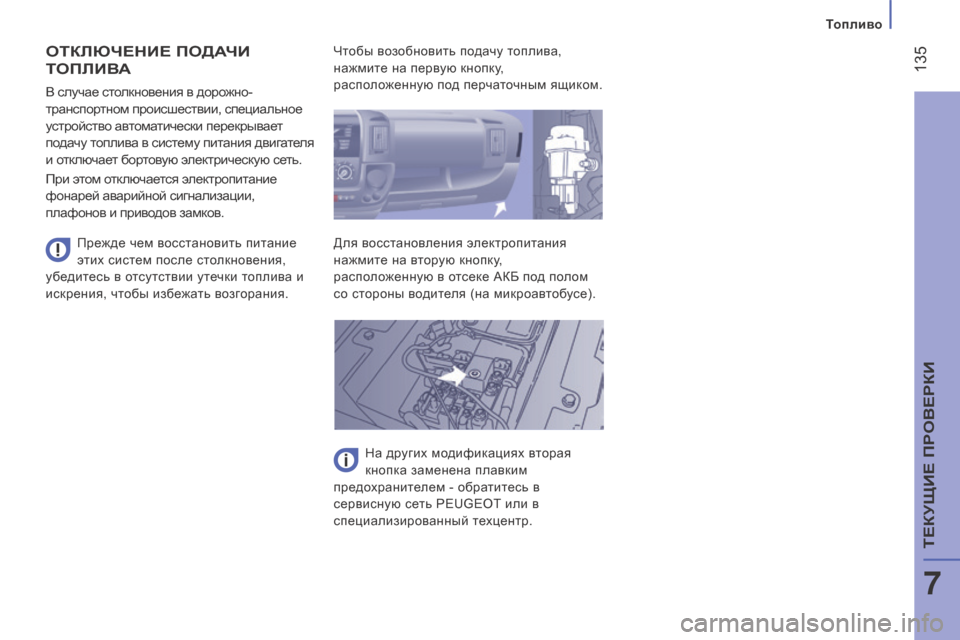

оТКлЮЧеНие ПодАЧи
То
П лив
А
Прежде чем восстановить питание
этих систем после столкновения,
убедитесь в отсутствии утечки топлива и
искрения, чтобы избежать возгорания.
В случае столкновения в дорожно-
транспортном происшествии, специальное
устройство автоматически перекрывает
подачу топлива в систему питания двигателя
и отключает бортовую электрическую сеть.
При этом отключается электропитание
фонарей аварийной сигнализации,
плафонов и приводов замков.
Чтобы возобновить подачу топлива,
нажмите на первую кнопку,
расположенную под перчаточным ящиком.
Для восстановления электропитания
нажмите на вторую кнопку,
расположенную в отсеке АКБ под полом
со стороны водителя (на микроавтобусе).
На других модификациях вторая
кнопка заменена плавким
предохранителем - обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр.
Топливо
7
ТЕКУЩИЕ ПРОВЕРКИ

136
boxer_ru_Chap07_Verifications_ed01-2015

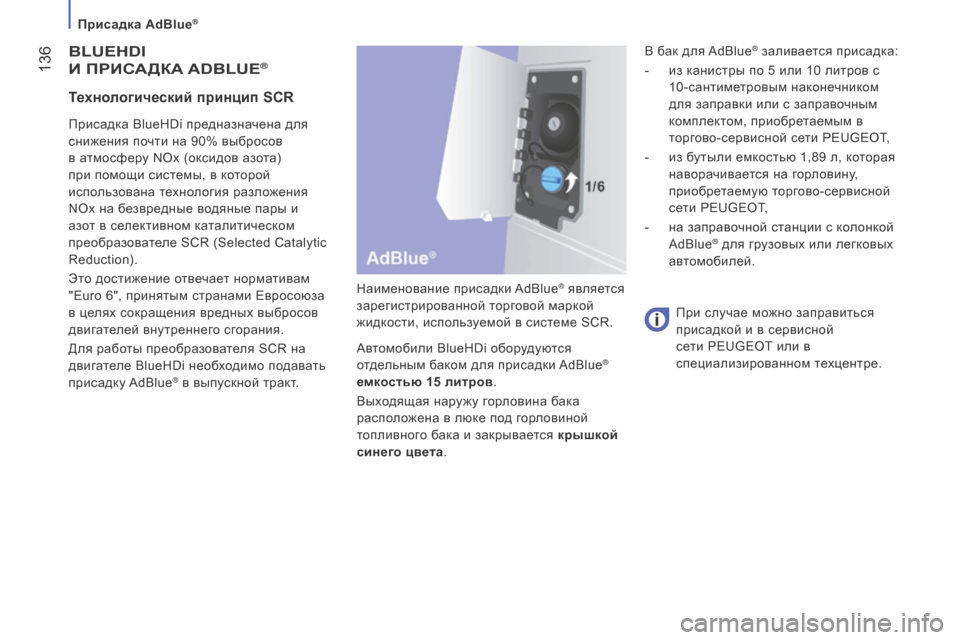

BLUEHDI
и
П рис
Ад
КА A D B LUE®
Наименование присадки AdBlue® является
зарегистрированной торговой маркой
жидкости, используемой в системе SCR.
Автомобили BlueHDi оборудуются
отдельным баком для присадки AdBlue
®
емкостью 15 литров.
Выходящая наружу горловина бака
расположена в люке под горловиной
топливного бака и закрывается крышкой
синего цвета.
Присадка BlueHDi предназначена для
снижения почти на 90% выбросов
в атмосферу NOx (оксидов азота)
при помощи системы, в которой
использована технология разложения
NOx на безвредные водяные пары и
азот в селективном каталитическом
преобразователе SCR (Selected Catalytic
Reduction).
Это достижение отвечает нормативам
"Euro 6", принятым странами Евросоюза
в целях сокращения вредных выбросов
двигателей внутреннего сгорания.
Для работы преобразователя SCR на
двигателе BlueHDi необходимо подавать
присадку AdBlue® в выпускной тракт.
При случае можно заправиться
присадкой и в сервисной
сети PEUGEOT или в
специализированном техцентре.
Технологический принцип SCR
В бак для AdBlue® заливается присадка:
-

из к

анистры по 5 или 10 литров с
10-сантиметровым наконечником
для заправки или с заправочным
комплектом, приобретаемым в
торгово-сервисной сети PEUGEOT,
-

из б

утыли емкостью 1,89 л, которая
наворачивается на горловину,
приобретаемую торгово-сервисной
сети PEUGEOT,
-

на зап

равочной станции с колонкой
AdBlue
® для грузовых или легковых
автомобилей.
Присадка AdBlue®

137
boxer_ru_Chap07_Verifications_ed01-2015
рекомендации

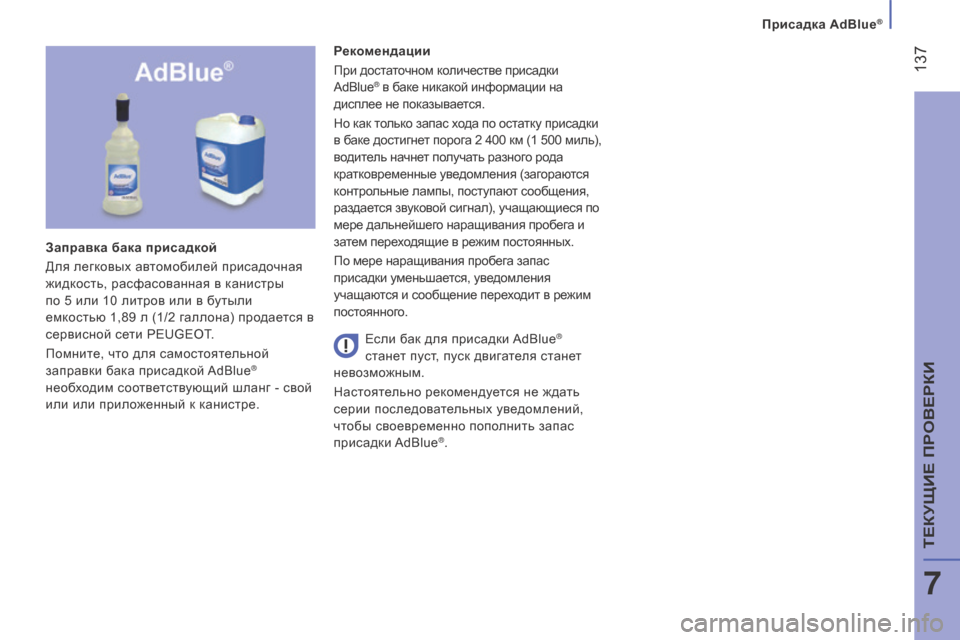

При достаточном количестве присадки
AdBlue
® в баке никакой информации на
дисплее не показывается.
Но как только запас хода по остатку присадки
в баке достигнет порога 2 400 км (1 500 миль),
водитель начнет получать разного рода
кратковременные уведомления (загораются
контрольные лампы, поступают сообщения,
раздается звуковой сигнал), учащающиеся по
мере дальнейшего наращивания пробега и
затем переходящие в режим постоянных.
По мере наращивания пробега запас
присадки уменьшается, уведомления
учащаются и сообщение переходит в режим
постоянного.
Заправка бака присадкой
Для легковых автомобилей присадочная
жидкость, расфасованная в канистры
по

5 или 10 литров или в бутыли
емкостью 1,89 л (1/2 галлона) продается в
сервисной сети PEUGEOT.
Помните, что для самостоятельной
заправки бака присадкой AdBlue
®
необходим соответствующий шланг - свой
или или приложенный к канистре. Если бак для присадки AdBlue
®
станет пуст, пуск двигателя станет
невозможным.
Настоятельно рекомендуется не ждать
серии последовательных уведомлений,
чтобы своевременно пополнить запас
присадки AdBlue
®.
Присадка AdBlue®
7
ТЕКУЩИЕ ПРОВЕРКИ

138
boxer_ru_Chap07_Verifications_ed01-2015

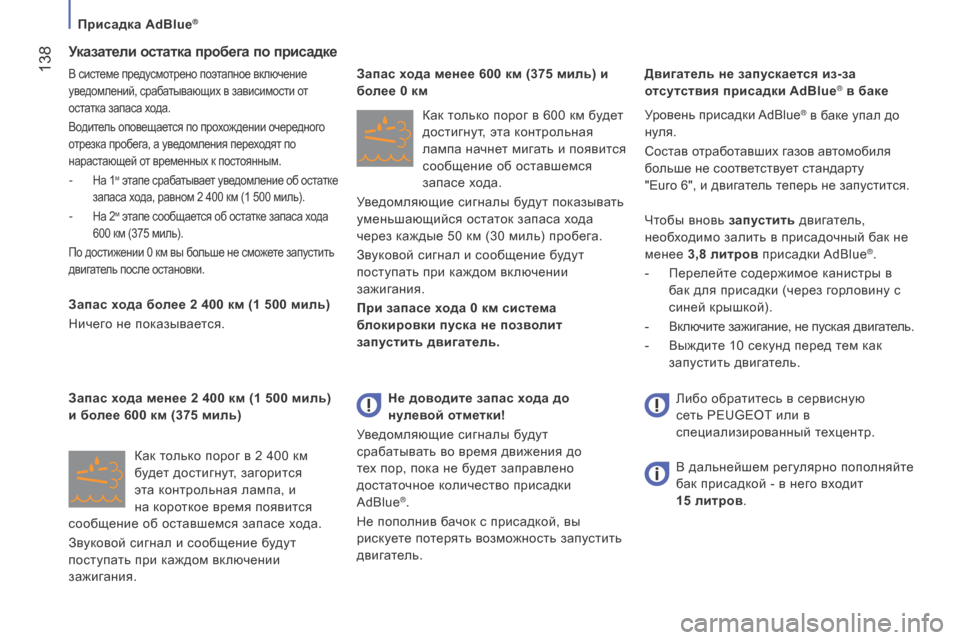

Указатели остатка пробега по присадке
В системе предусмотрено поэтапное включение
уведомлений, срабатывающих в зависимости от
остатка запаса хода.
Водитель оповещается по прохождении очередного
отрезка пробега, а уведомления переходят по
нарастающей от временных к постоянным.
- На 1м этапе срабатывает уведомление об остатке
запаса хода, равном 2 400 км (1 500 миль).
- На 2м этапе сообщается об остатке запаса хода
600 км (375 миль).
По достижении 0 км вы больше не сможете запустить
двигатель после остановки.
Запас хода более 2 400 км (1 500 миль)
Ничего не показывается.
Как только порог в 2 400 км
будет достигнут, загорится
эта контрольная лампа, и
на короткое время появится
сообщение об оставшемся запасе хода.
Звуковой сигнал и сообщение будут
поступать при каждом включении
зажигания. Запас хода менее 2 400 км (1 500 миль)
и более 600 км (375 миль)
К
ак только порог в 600 км будет
достигнут, эта контрольная
лампа начнет мигать и появится
сообщение об оставшемся
запасе хода.
Уведомляющие сигналы будут показывать
уменьшающийся остаток запаса хода
через каждые 50 км (30 миль) пробега.
Звуковой сигнал и сообщение будут
поступать при каждом включении
зажигания.
При запасе хода 0 км система
блокировки пуска не позволит
запустить двигатель. Уровень присадки AdBlue
® в баке упал до
нуля.
Состав отработавших газов автомобиля
больше не соответствует стандарту
"Euro

6", и двигатель теперь не запустится.
Чтобы вновь запустить двигатель,
необходимо залить в присадочный бак не
менее 3,8 литров присадки AdBlue
®.
-

Пере

лейте содержимое канистры в
бак для присадки (через горловину с
синей крышкой).
-
Вк

лючите зажигание, не пуская двигатель.
-

Выждит

е 10 секунд перед тем как
запустить двигатель.
Запас хода менее 600 км (375 миль) и
более 0 км
д

вигатель не запускается из-за
отсутствия присадки AdBlue
® в баке
Не доводите запас хода до
нулевой отметки!
Уведомляющие сигналы будут
срабатывать во время движения до
тех пор, пока не будет заправлено
достаточное количество присадки
AdBlue
®.
Не пополнив бачок с присадкой, вы
рискуете потерять возможность запустить
двигатель. В дальнейшем регулярно пополняйте
бак присадкой - в него входит
15
литров.
Ли
бо обратитесь в сервисную
сеть PEUGEOT или в
специализированный техцентр.
Присадка AdBlue®

139
boxer_ru_Chap07_Verifications_ed01-2015

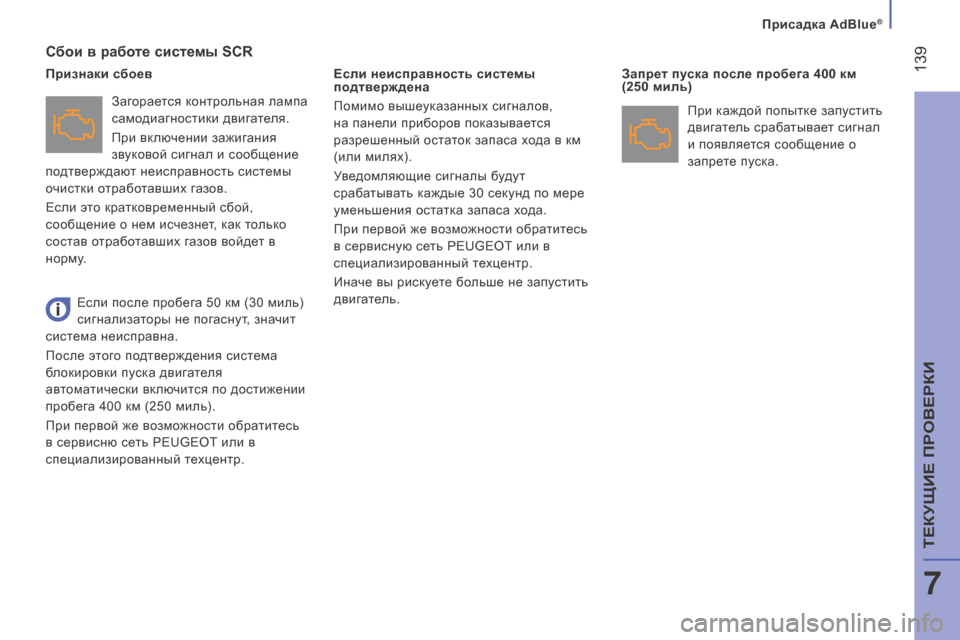

сбои в работе системы SCR
Загорается контрольная лампа
самодиагностики двигателя.
При включении зажигания
звуковой сигнал и сообщение
подтверждают неисправность системы
очистки отработавших газов.
Если это кратковременный сбой,
сообщение о нем исчезнет, как только
состав отработавших газов войдет в
норму.
е
сли неисправность системы
подтверждена
Помимо вышеуказанных сигналов,
на панели приборов показывается
разрешенный остаток запаса хода в км
(или милях).
Уведомляющие сигналы будут
срабатывать каждые 30 секунд по мере
уменьшения остатка запаса хода.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Иначе вы рискуете больше не запустить
двигатель. Запрет пуска после пробега 400 км
(250
миль)
Признаки сбоев
При каждой попытке запустить
двигатель срабатывает сигнал
и появляется сообщение о
запрете пуска.
Если после пробега 50 км (30 миль)
сигнализаторы не погаснут, значит
система неисправна.
После этого подтверждения система
блокировки пуска двигателя
автоматически включится по достижении
пробега 400 км (250 миль).
При первой же возможности обратитесь
в сервисню сеть PEUGEOT или в
специализированный техцентр.
Присадка AdBlue\256
7
ТЕКУЩИЕ ПРОВЕРКИ

140
boxer_ru_Chap07_Verifications_ed01-2015

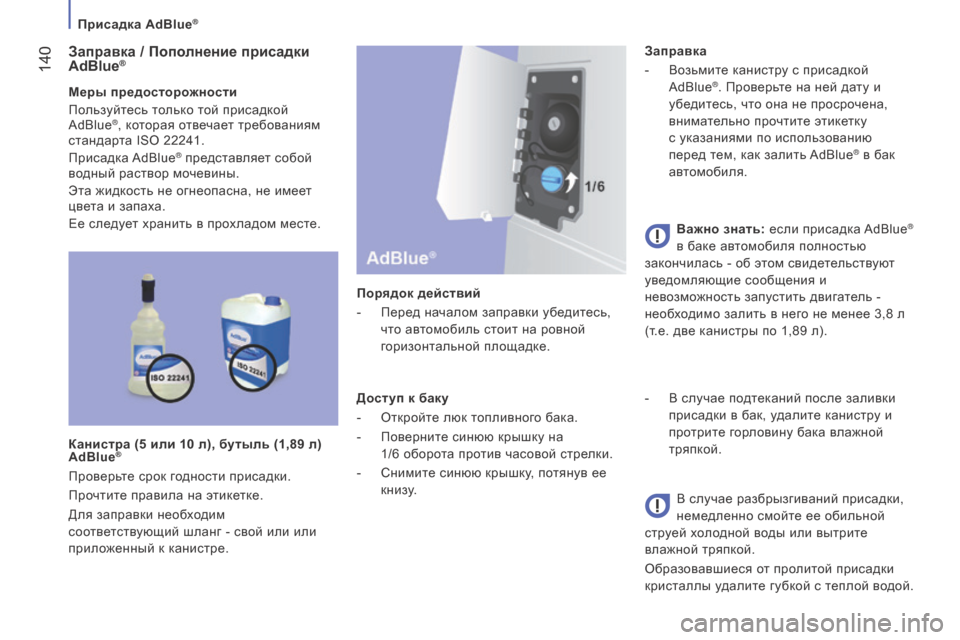

Заправка / Пополнение присадки
AdBlue®
Меры предосторожности
Пользуйтесь только той присадкой
AdBlue
®, которая отвечает требованиям
стандарта ISO 22241.
Присадка AdBlue
® представляет собой
водный раствор мочевины.
Эта жидкость не огнеопасна, не имеет
цвета и запаха.
Ее следует хранить в прохладом месте.
Канистра (5 или 10 л), бутыль (1,89 л)
AdBlue
®
Проверьте срок годности присадки.
Прочтите правила на этикетке.
Для заправки необходим
соответствующий шланг - свой или или
приложенный к канистре. Порядок действий
-

Пере
д началом заправки убедитесь,
что автомобиль стоит на ровной
горизонтальной площадке.
до
ступ к баку
-
Отк
ройте люк топливного бака.
-
Пов
ерните синюю крышку на
1/6 оборота против часовой стрелки.
- Сним ите синюю крышку, потянув ее
книзу. Заправка
-

Во
зьмите канистру с присадкой
AdBlue
®. Проверьте на ней дату и
убедитесь, что она не просрочена,
внимательно прочтите этикетку
с указаниями по использованию
перед тем, как залить AdBlue
® в бак
автомобиля.
в

ажно знать: если присадка AdBlue
®
в баке автомобиля полностью
закончилась - об этом свидетельствуют
уведомляющие сообщения и
невозможность запустить двигатель -
необходимо залить в него не менее 3,8 л
(т.е. две канистры по 1,89 л).
-

В случае п

одтеканий после заливки
присадки в бак, удалите канистру и
протрите горловину бака влажной
тряпкой.
В случае разбрызгиваний присадки,
немедленно смойте ее обильной
струей холодной воды или вытрите
влажной тряпкой.
Образовавшиеся от пролитой присадки
кристаллы удалите губкой с теплой водой.
Присадка AdBlue®

141
boxer_ru_Chap07_Verifications_ed01-2015

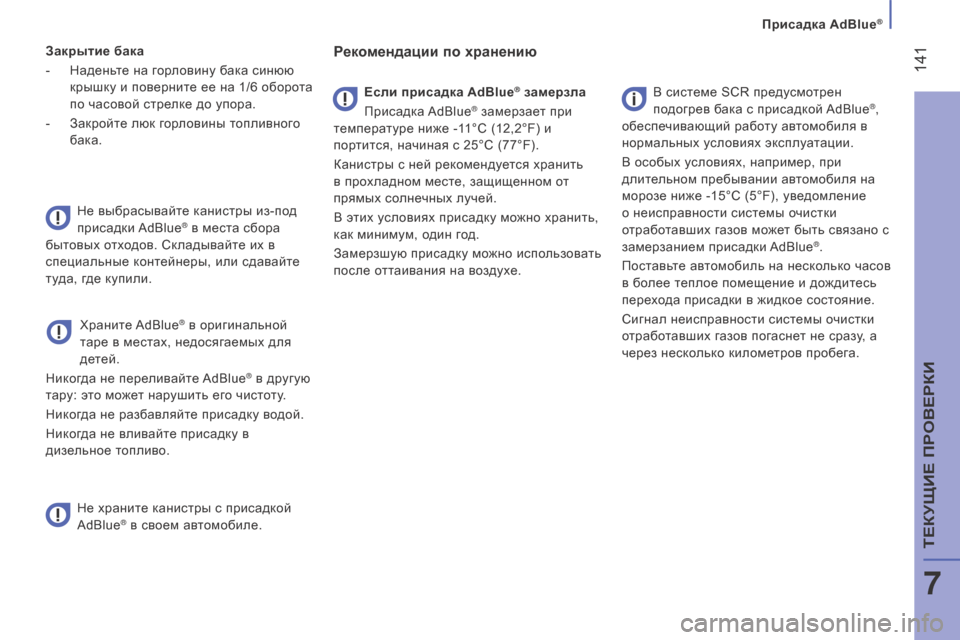

Закрытие бака
-
Надень
те на горловину бака синюю
крышку и поверните ее на 1/6 оборота
по часовой стрелке до упора.
-

Зак
ройте люк горловины топливного
бака.
Не выбрасывайте канистры из-под
присадки AdBlue
® в места сбора
бытовых отходов. Складывайте их в
специальные контейнеры, или сдавайте
туда, где купили.
Храните AdBlue
® в оригинальной
таре в местах, недосягаемых для
детей.
Никогда не переливайте AdBlue
® в другую
тару: это может нарушить его чистоту.
Никогда не разбавляйте присадку водой.
Никогда не вливайте присадку в
дизельное топливо.
рекомендации по хранению
Не храните канистры с присадкой
AdBlue® в своем автомобиле.
е
сли присадка AdBlue
® замерзла
Присадка AdBlue® замерзает при
температуре ниже -11°C (12,2°F) и
портится, начиная с 25°C (77°F).
Канистры с ней рекомендуется хранить
в прохладном месте, защищенном от
прямых солнечных лучей.
В этих условиях присадку можно хранить,
как минимум, один год.
Замерзшую присадку можно использовать
после оттаивания на воздухе. В системе SCR предусмотрен
подогрев бака с присадкой AdBlue®,
обеспечивающий работу автомобиля в
нормальных условиях эксплуатации.
В особых условиях, например, при
длительном пребывании автомобиля на
морозе ниже -15°C (5°F), уведомление
о неисправности системы очистки
отработавших газов может быть связано с
замерзанием присадки AdBlue
®.
Поставьте автомобиль на несколько часов
в более теплое помещение и дождитесь
перехода присадки в жидкое состояние.
Сигнал неисправности системы очистки
отработавших газов погаснет не сразу, а
через несколько километров пробега.
Присадка AdBlue®
7
ТЕКУЩИЕ ПРОВЕРКИ

142
boxer_ru_Chap08_Aide-Rapide_ed01-2015

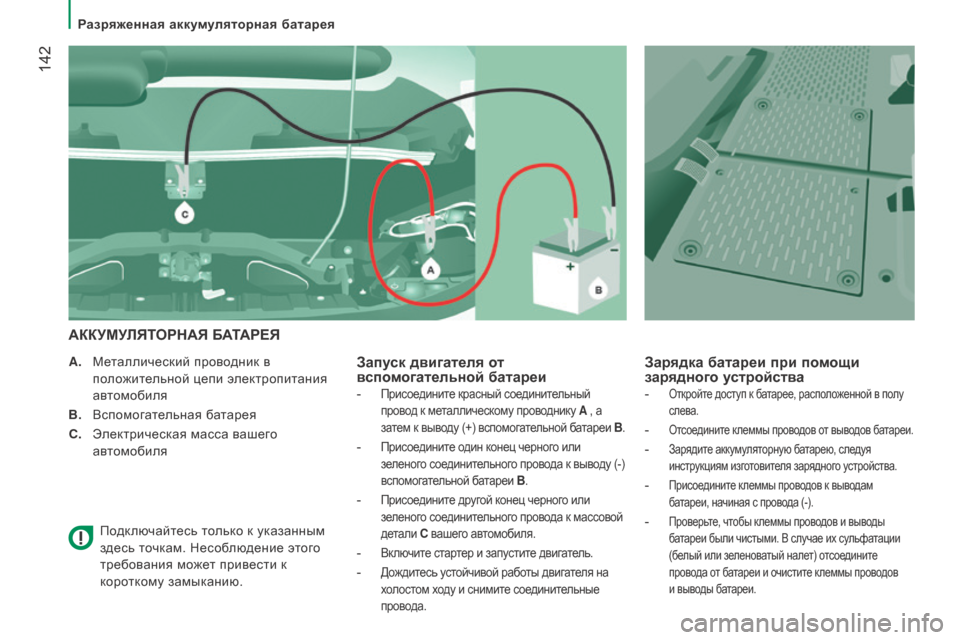

A. Металлический проводник в положительной цепи электропитания
автомобиля
B.

Всп
омогательная батарея
C.

Э
лектрическая масса вашего
автомобиля
По

дключайтесь только к указанным
здесь точкам. Несоблюдение этого
требования может привести к
короткому замыканию.Запуск двигателя от
вспомогательной батареи
А
ККУМУ
л

ЯТ
ор

НАЯ

БАТА
ре
ЯЗар
ядка батареи при помощи
зарядного устройства
- Присоедините красный соединительный
провод к металлическому проводнику A , а
затем к выводу (+) вспомогательной батареи B .
- Присоедините один конец черного или
зеленого соединительного провода к выводу (-)
вспомогательной батареи B.
- Присоедините другой конец черного или
зеленого соединительного провода к массовой
детали C вашего автомобиля.
- Включите стартер и запустите двигатель.
- Дождитесь устойчивой работы двигателя на
холостом ходу и снимите соединительные
провода.
- Откройте доступ к батарее, расположенной в полу
слева.
- Отсоедините клеммы проводов от выводов батареи.
- Зарядите аккумуляторную батарею, следуя
инструкциям изготовителя зарядного устройства.
- Присоедините клеммы проводов к выводам
батареи, начиная с провода (-).
- Проверьте, чтобы клеммы проводов и выводы
батареи были чистыми. В случае их сульфатации
(белый или зеленоватый налет) отсоедините
провода от батареи и очистите клеммы проводов
и выводы батареи.
Разряженная аккумуляторная батарея
