2016 PEUGEOT 5008 Manuale duso (in Italian)

140
5008_it_Chap07_securite_ed01-2015

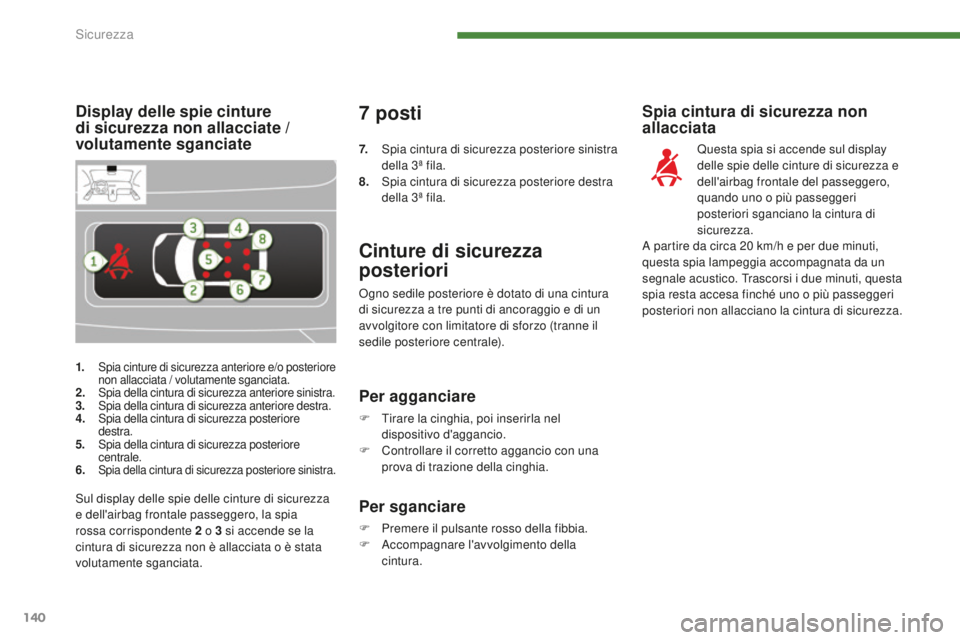

1. Spia cinture di sicurezza anteriore e/o posteriore
non allacciata / volutamente sganciata.
2. Spia della cintura di sicurezza anteriore sinistra.
3. Spia della cintura di sicurezza anteriore destra.
4.
S

pia della cintura di sicurezza posteriore
destra.
5.
S

pia della cintura di sicurezza posteriore
centrale.
6.
Spia della cintura di sicurezza posteriore sinistra.
Display delle spie cinture
di sicurezza non allacciate /
volutamente sganciate
Cinture di sicurezza
posteriori
Ogno sedile posteriore è dotato di una cintura
di sicurezza a tre punti di ancoraggio e di un
avvolgitore con limitatore di sforzo (tranne il
sedile posteriore centrale).
Spia cintura di sicurezza non
allacciata
Questa spia si accende sul display
delle spie delle cinture di sicurezza e
dell'airbag frontale del passeggero,
quando uno o più passeggeri
posteriori sganciano la cintura di
sicurezza.
A partire da circa 20
km/h e per due minuti,
questa spia lampeggia accompagnata da un
segnale acustico. Trascorsi i due minuti, questa
spia resta accesa finché uno o più passeggeri
posteriori non allacciano la cintura di sicurezza.
Per agganciare
F Tirare la cinghia, poi inserirla nel dispositivo d'aggancio.
F

C
ontrollare il corretto aggancio con una
prova di trazione della cinghia.
Per sganciare
F Premere il pulsante rosso della fibbia.
F A ccompagnare l'avvolgimento della
cintura.
Sul display delle spie delle cinture di sicurezza
e dell'airbag frontale passeggero, la spia
rossa corrispondente 2

o 3

si accende se la
cintura di sicurezza non è allacciata o è stata
volutamente sganciata.
7 posti
7. Spia cintura di sicurezza posteriore sinistra
della 3ª fila.
8.
S

pia cintura di sicurezza posteriore destra
della 3ª fila.
Sicurezza

141
5008_it_Chap07_securite_ed01-2015

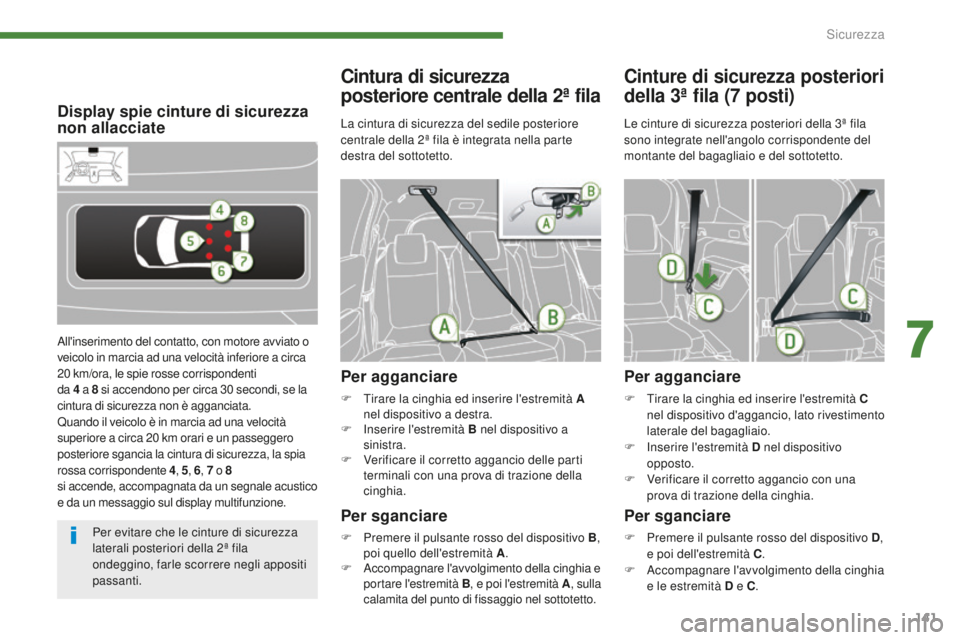

Display spie cinture di sicurezza
non allacciate
All'inserimento del contatto, con motore avviato o
veicolo in marcia ad una velocità inferiore a circa
20 km/ora, le spie rosse corrispondenti
da 4

a 8


s
i accendono per circa 30 secondi, se la
cintura di sicurezza non è agganciata.
Quando il veicolo è in marcia ad una velocità
superiore a circa 20
km orari e un passeggero
posteriore sgancia la cintura di sicurezza, la spia
rossa corrispondente 4 , 5 , 6 , 7
o 8


s

i accende, accompagnata da un segnale acustico
e da un messaggio sul display multifunzione.
Cintura di sicurezza
posteriore centrale della 2ª fila
Per agganciare
F T irare la cinghia ed inserire l'estremità A
nel dispositivo a destra.
F

In
serire l'estremità B nel dispositivo a
sinistra.
F

V
erificare il corretto aggancio delle parti
terminali con una prova di trazione della
cinghia.
Per sganciare
F Premere il pulsante rosso del dispositivo B ,
poi quello dell'estremità A .
F

A
ccompagnare l'avvolgimento della cinghia e
portare l'estremità B , e poi l'estremità A, sulla
calamita del punto di fissaggio nel sottotetto.
Cinture di sicurezza posteriori
della 3ª fila (7 posti)
Per agganciare
F Tirare la cinghia ed inserire l'estremità C
nel dispositivo d'aggancio, lato rivestimento
laterale del bagagliaio.
F

In
serire l'estremità D nel dispositivo
opposto.
F

V
erificare il corretto aggancio con una
prova di trazione della cinghia.
Le cinture di sicurezza posteriori della 3ª fila
sono integrate nell'angolo corrispondente del
montante del bagagliaio e del sottotetto.
Per sganciare
F Premere il pulsante rosso del dispositivo D
,
e poi dell'estremità C .
F

A
ccompagnare l'avvolgimento della cinghia
e le estremità D e C .
La cintura di sicurezza del sedile posteriore
centrale della 2ª fila è integrata nella parte
destra del sottotetto.
Per evitare che le cinture di sicurezza
laterali posteriori della 2ª

fila
ondeggino, farle scorrere negli appositi
passanti.
7
Sicurezza

142
5008_it_Chap07_securite_ed01-2015

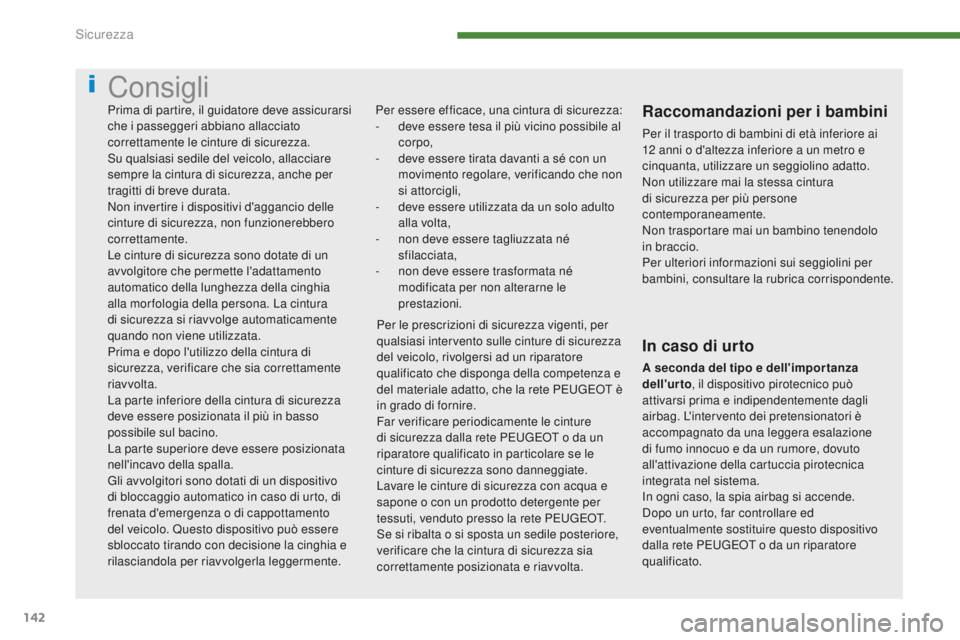

Consigli
Per essere efficace, una cintura di sicurezza:
- d eve essere tesa il più vicino possibile al
corpo,
-

d
eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d
eve essere utilizzata da un solo adulto
alla volta,
-

n
on deve essere tagliuzzata né
sfilacciata,
-

n
on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto
, il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete PEUGEOT o da un riparatore
qualificato.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui seggiolini per
bambini, consultare la rubrica corrispondente.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete PEUGEOT è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete PEUGEOT o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
Sicurezza

143
5008_it_Chap07_securite_ed01-2015

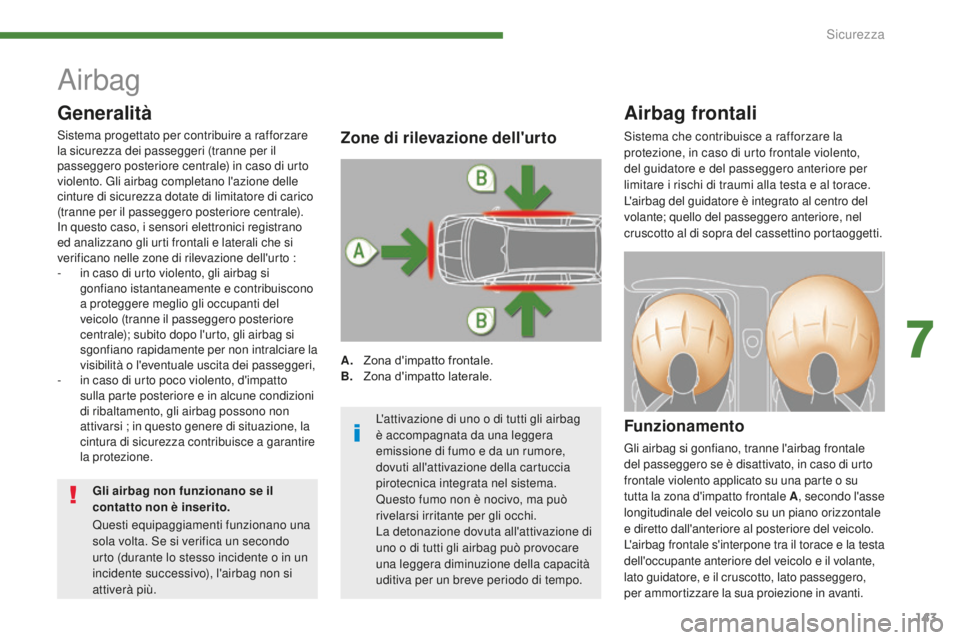

Airbag
Airbag frontali
Funzionamento
Gli airbag si gonfiano, tranne l'airbag frontale
del passeggero se è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A, secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la testa
dell'occupante anteriore del veicolo e il volante,
lato guidatore, e il cruscotto, lato passeggero,
per ammortizzare la sua proiezione in avanti.

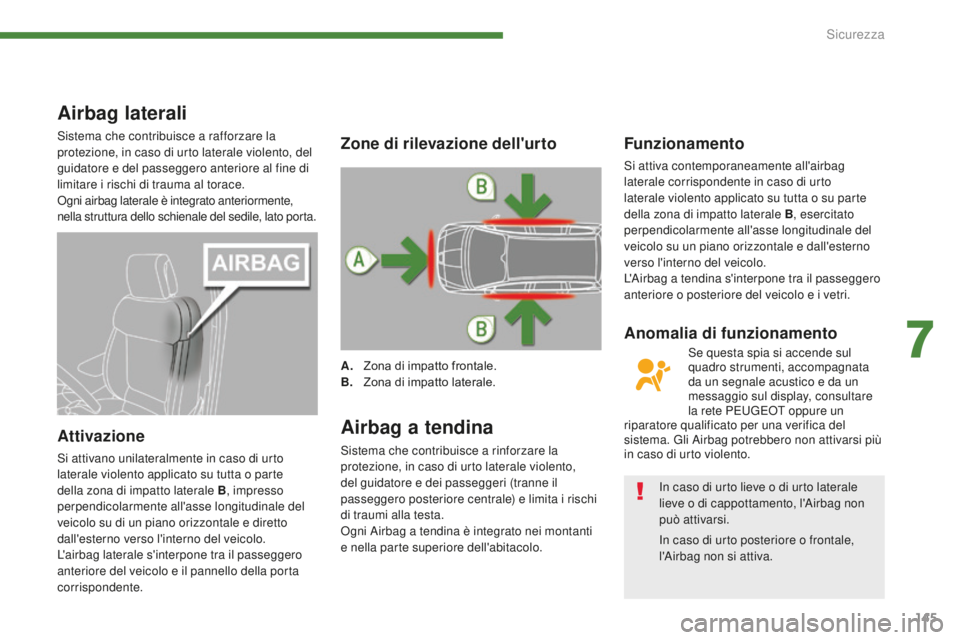

Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z ona d'impatto laterale.
Generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-

i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare la
visibilità o l'eventuale uscita dei passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione, la
cintura di sicurezza contribuisce a garantire
la protezione. Sistema che contribuisce a rafforzare la
protezione, in caso di urto frontale violento,
del guidatore e del passeggero anteriore per
limitare i rischi di traumi alla testa e al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, nel
cruscotto al di sopra del cassettino portaoggetti.
Gli airbag non funzionano se il
contatto non è inserito. L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più.
7
Sicurezza

144
5008_it_Chap07_securite_ed01-2015
Anomalia di funzionamento
Se questa spia si accende
accompagnata da un segnale
acustico e da un messaggio,
rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato per
una verifica del sistema. Gli airbag potrebbero
non attivarsi in caso di urto violento.
Riattivazione
Quando si rimuove il seggiolino per bambini
"spalle verso la strada", a contatto interrotto ,
portare il comando sulla posizione "ON" per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.
All'inserimento del contatto, questa
spia si accende sul display delle
spie delle cinture di sicurezza e
airbag frontale lato passeggero
per circa un minuto, per segnalare l'attivazione
dell'airbag frontale.
All'inserimento del contatto,
questa spia si accende sul quadro
strumenti o sul display delle
spie della cintura di sicurezza e
dell'airbag frontale del passeggero.
Resta accesa per tutta la durata
della disattivazione.
Disattivazione
Può essere disattivato solo l'airbag frontale
passeggero.
F

C
ontatto disinserito , inserire la chiave nel
comando di disattivazione dell'airbag del
passeggero.
F

R
uotarla sulla posizione "OFF" .
F

P
o estrarla mantenendo questa posizione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul sedile
del passeggero anteriore, l'airbag frontale
del passeggero deve tassativamente
essere disattivato. Altrimenti il bambino
rischia ferite gravi o addiritura mortali in
caso di attivazione dell'airbag.
Sicurezza

145
5008_it_Chap07_securite_ed01-2015
Airbag laterali
Sistema che contribuisce a rafforzare la
protezione, in caso di urto laterale violento, del
guidatore e del passeggero anteriore al fine di
limitare i rischi di trauma al torace.
Ogni airbag laterale è integrato anteriormente,
nella struttura dello schienale del sedile, lato porta.
Attivazione
Si attivano unilateralmente in caso di urto
laterale violento applicato su tutta o parte
della zona di impatto laterale B, impresso
perpendicolarmente all'asse longitudinale del
veicolo su di un piano orizzontale e diretto
dall'esterno verso l'interno del veicolo.
L'airbag laterale s'interpone tra il passeggero
anteriore del veicolo e il pannello della porta
corrispondente.
Airbag a tendina
Sistema che contribuisce a rinforzare la
protezione, in caso di urto laterale violento,
del guidatore e dei passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti
e nella parte superiore dell'abitacolo.
Funzionamento
Si attiva contemporaneamente all'airbag
laterale corrispondente in caso di urto
laterale violento applicato su tutta o su parte
della zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Z ona di impatto laterale. Se questa spia si accende sul
quadro strumenti, accompagnata
da un segnale acustico e da un
messaggio sul display, consultare
la rete PEUGEOT oppure un
riparatore qualificato per una verifica del
sistema. Gli Airbag potrebbero non attivarsi più
in caso di urto violento.
Anomalia di funzionamento
In caso di urto lieve o di urto laterale
lieve o di cappottamento, l'Airbag non
può attivarsi.
In caso di urto posteriore o frontale,
l'Airbag non si attiva.
7
Sicurezza

146
5008_it_Chap07_securite_ed01-2015

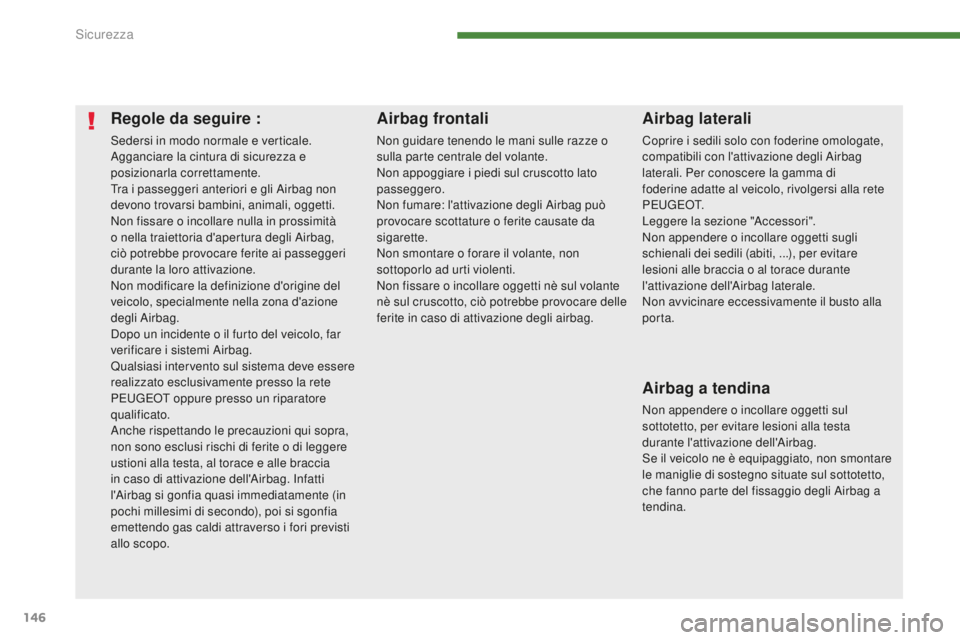

Regole da seguire :
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare nulla in prossimità
o nella traiettoria d'apertura degli Airbag,
ciò potrebbe provocare ferite ai passeggeri
durante la loro attivazione.
Non modificare la definizione d'origine del
veicolo, specialmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
PEUGEOT oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
P E U G E O T.
Leggere la sezione "Accessori".
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare delle
ferite in caso di attivazione degli airbag.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non smontare
le maniglie di sostegno situate sul sottotetto,
che fanno parte del fissaggio degli Airbag a
tendina.
Sicurezza

190
5008_it_Chap09_verifications_ed01-2015
PEUGEOT & TOTAL,
UNA COLLABORAZIONE A L
S

ERVIZIO
D
ELLE
P
ERFORMANCE
L'innovazione, la chiave del successo
I team di Ricerca e Sviluppo TOTAL lavorano
insieme con le équipe di PEUGEOT, al fine di
elaborare dei lubrificanti di alta qualità che
rispondono alle ultime innovazioni tecniche
dei veicoli PEUGEOT. Ciò è la garanzia di
un'ottimizzazione delle per formance e della
protezione del motore nel tempo.
La 208
HYbrid FE dimostra le capacità di
PEUGEOT e TOTAL nello sviluppare delle
tecnologie innovative per avanzare in maniera
alternativa verso il futuro.
208 HYbrid FE, una dimostrazione di tecnologia dalle caratteristiche eccezionali:
1,9 l/100 km e 8 s da 0 a 100 km/h.
Riduzione delle emissioni inquinanti,
una vera realtà
I lubrificanti TOTAL sono formulati per ottimizzare
il rendimento delle motorizzazioni e la protezione
dei sistemi di post-trattamento. Conviene rispettare i consigli per la manutenzione PEUGEOT per
garantire il corretto funzionamento.
R ACCOMANDA
Verifiche
