2016 PEUGEOT 5008 Manuale duso (in Italian)

187
5008_it_Chap08_conduite_ed01-2015

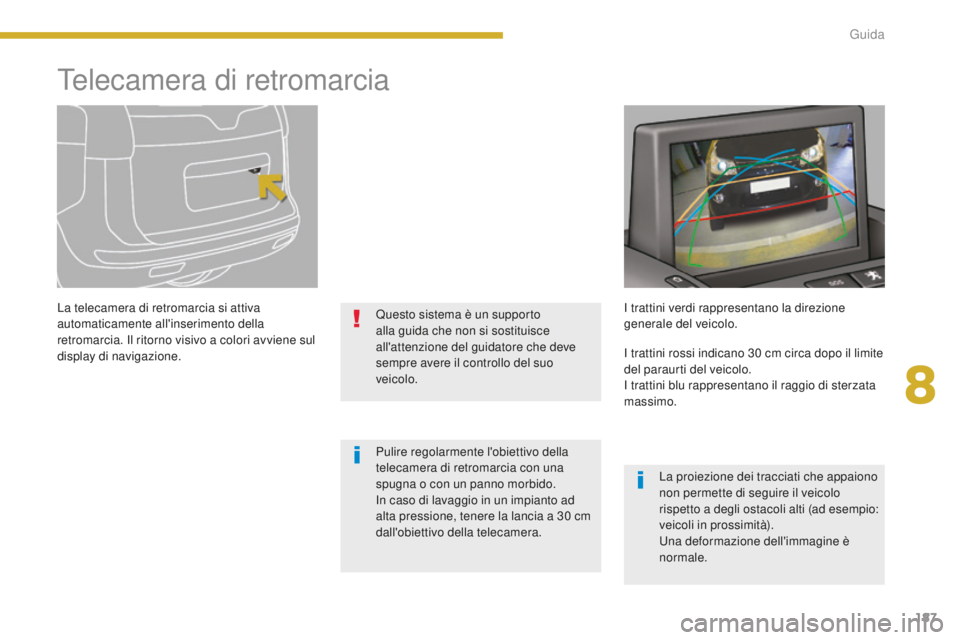

Telecamera di retromarcia
La telecamera di retromarcia si attiva
automaticamente all'inserimento della
retromarcia. Il ritorno visivo a colori avviene sul
display di navigazione.Questo sistema è un supporto
alla guida che non si sostituisce
all'attenzione del guidatore che deve
sempre avere il controllo del suo
veicolo.
Pulire regolarmente l'obiettivo della
telecamera di retromarcia con una
spugna o con un panno morbido.
In caso di lavaggio in un impianto ad
alta pressione, tenere la lancia a 30
cm
dall'obiettivo della telecamera. I trattini verdi rappresentano la direzione
generale del veicolo.
I trattini rossi indicano 30
cm circa dopo il limite
del paraurti del veicolo.
I trattini blu rappresentano il raggio di sterzata
massimo.
La proiezione dei tracciati che appaiono
non permette di seguire il veicolo
rispetto a degli ostacoli alti (ad esempio:
veicoli in prossimità).
Una deformazione dell'immagine è
normale.
8
Guida

188
5008_it_Chap08_conduite_ed01-2015

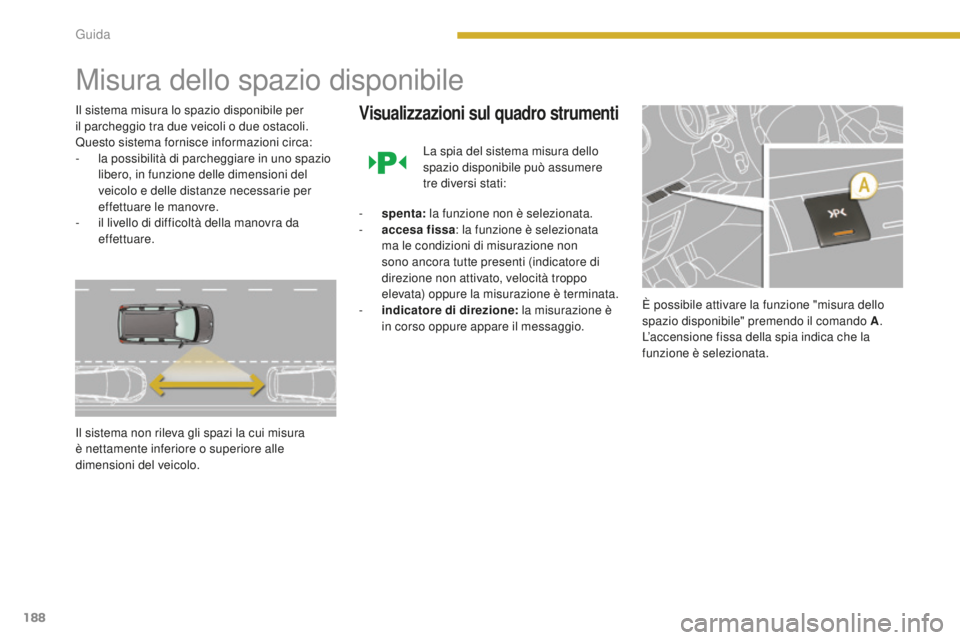

Misura dello spazio disponibile
Il sistema misura lo spazio disponibile per
il parcheggio tra due veicoli o due ostacoli.
Questo sistema fornisce informazioni circa:
-
la
possibilità di parcheggiare in uno spazio
libero, in funzione delle dimensioni del
veicolo e delle distanze necessarie per
effettuare le manovre.
-

i
l livello di difficoltà della manovra da
effettuare.
Il sistema non rileva gli spazi la cui misura
è nettamente inferiore o superiore alle
dimensioni del veicolo.Visualizzazioni sul quadro strumenti
La spia del sistema misura dello
spazio disponibile può assumere
tre diversi stati:
-

s

penta: la funzione non è selezionata.
-

a

ccesa fissa : la funzione è selezionata
ma le condizioni di misurazione non
sono ancora tutte presenti (indicatore di
direzione non attivato, velocità troppo
elevata) oppure la misurazione è terminata.
-

i

ndicatore di direzione: la misurazione è
in corso oppure appare il messaggio. È possibile attivare la funzione "misura dello
spazio disponibile" premendo il comando A
.
L’accensione fissa della spia indica che la
funzione è selezionata.
Guida

189
5008_it_Chap08_conduite_ed01-2015

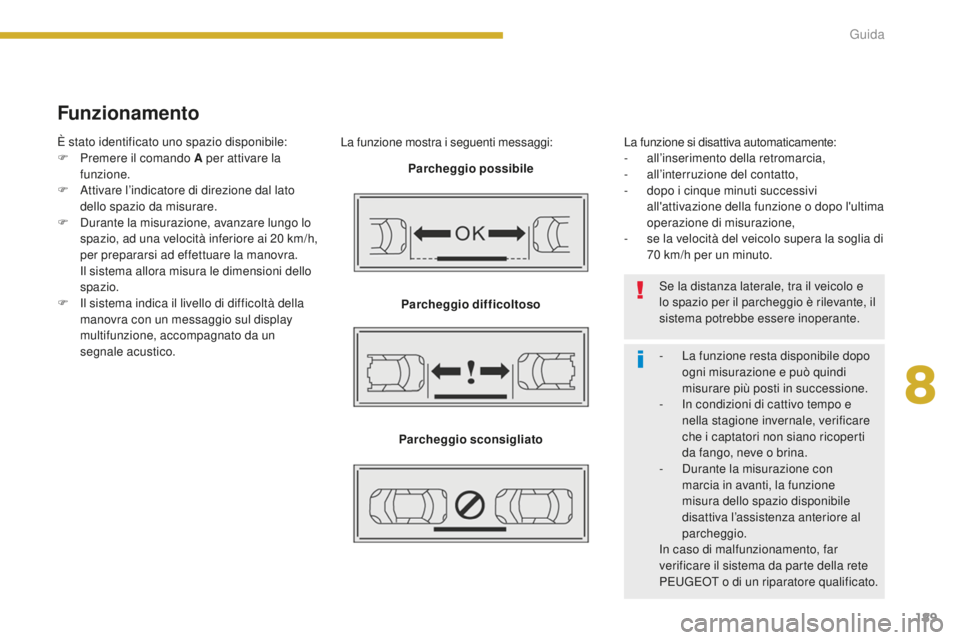

Funzionamento
La funzione mostra i seguenti messaggi:Parcheggio possibile
Parcheggio difficoltoso
Parcheggio sconsigliato La funzione si disattiva automaticamente:
- al
l’inserimento della retromarcia,
-

a
ll’interruzione del contatto,
-

d
opo i cinque minuti successivi
all'attivazione della funzione o dopo l'ultima
operazione di misurazione,
-

s
e la velocità del veicolo supera la soglia di
70
km/h per un minuto.
Se la distanza laterale, tra il veicolo e
lo spazio per il parcheggio è rilevante, il
sistema potrebbe essere inoperante.
-

L
a funzione resta disponibile dopo
ogni misurazione e può quindi
misurare più posti in successione.
-

I
n condizioni di cattivo tempo e
nella stagione invernale, verificare
che i captatori non siano ricoperti
da fango, neve o brina.
-

D
urante la misurazione con
marcia in avanti, la funzione
misura dello spazio disponibile
disattiva l’assistenza anteriore al
parcheggio.
In caso di malfunzionamento, far
verificare il sistema da parte della rete
PEUGEOT o di un riparatore qualificato.
È stato identificato uno spazio disponibile:
F
P
remere il comando A per attivare la
funzione.
F

A

ttivare l’indicatore di direzione dal lato
dello spazio da misurare.
F

D

urante la misurazione, avanzare lungo lo
spazio, ad una velocità inferiore ai 20

k

m/h,
per prepararsi ad effettuare la manovra.
I

l sistema allora misura le dimensioni dello
spazio.
F

I

l sistema indica il livello di difficoltà della
manovra con un messaggio sul display
multifunzione, accompagnato da un
segnale acustico.
8
Guida

135
5008_it_Chap07_securite_ed01-2015

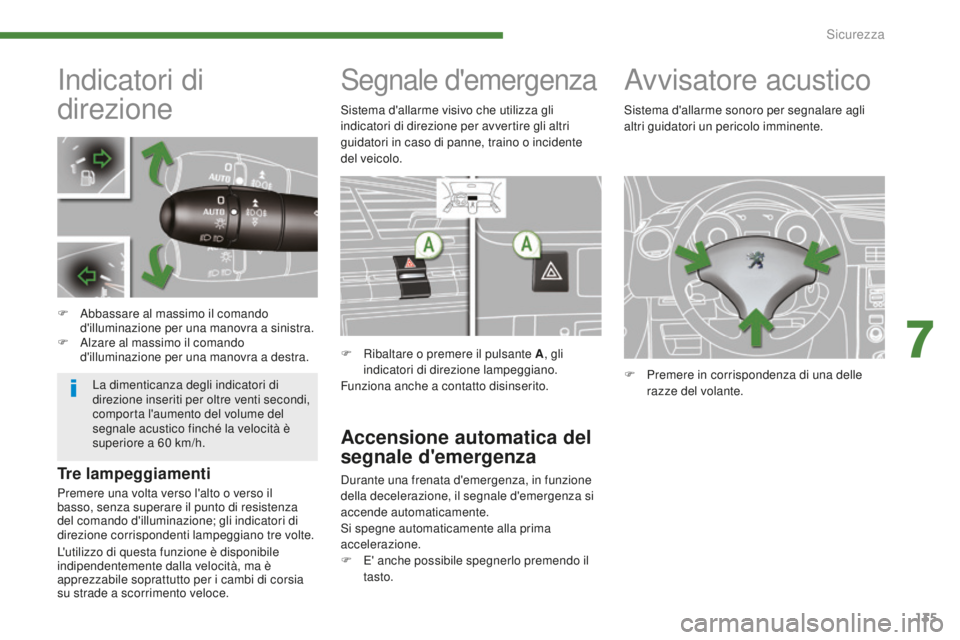

Indicatori di
direzione
F Abbassare al massimo il comando d'illuminazione per una manovra a sinistra.
F

A
lzare al massimo il comando
d'illuminazione per una manovra a destra.
Segnale d'emergenza
F Ribaltare o premere il pulsante A , gli
indicatori di direzione lampeggiano.
Funziona anche a contatto disinserito.
Accensione automatica del
segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F

E
' anche possibile spegnerlo premendo il
tasto.
Avvisatore acustico
F Premere in corrispondenza di una delle razze del volante.
Sistema d'allarme sonoro per segnalare agli
altri guidatori un pericolo imminente.
Tre lampeggiamenti
Premere una volta verso l'alto o verso il
basso, senza superare il punto di resistenza
del comando d'illuminazione; gli indicatori di
direzione corrispondenti lampeggiano tre volte
.
La dimenticanza degli indicatori di
direzione inseriti per oltre venti secondi,
comporta l'aumento del volume del
segnale acustico finché la velocità è
superiore a 60
km/h. Sistema d'allarme visivo che utilizza gli
indicatori di direzione per avvertire gli altri
guidatori in caso di panne, traino o incidente
del veicolo.
L'utilizzo di questa funzione è disponibile
indipendentemente dalla velocità, ma è
apprezzabile soprattutto per i cambi di corsia
su strade a scorrimento veloce.
7
Sicurezza

136
5008_it_Chap07_securite_ed01-2015

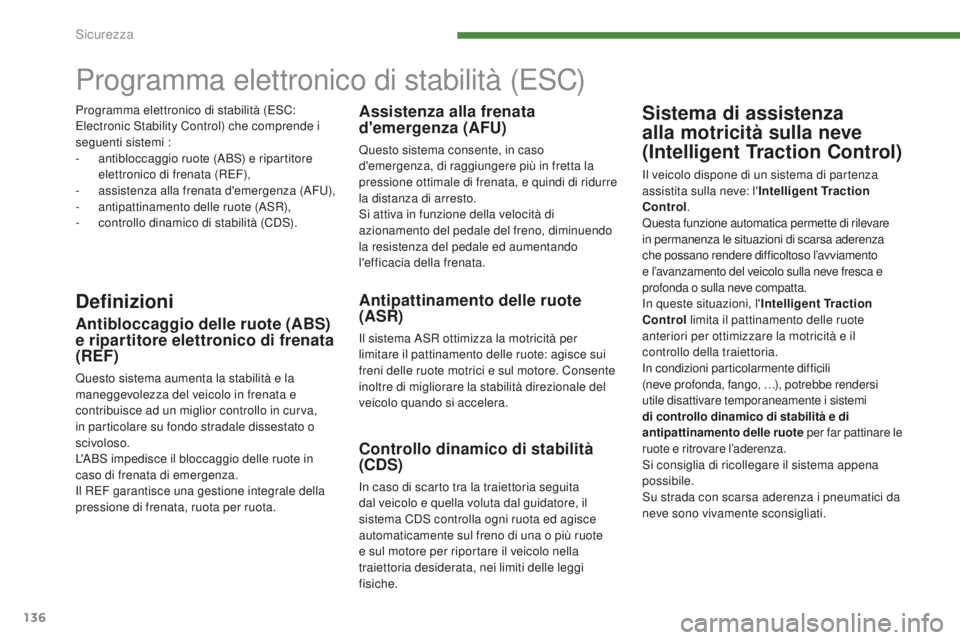

Programma elettronico di stabilità (ESC)
DefinizioniAntipattinamento delle ruote
(ASR)
Il sistema ASR ottimizza la motricità per
limitare il pattinamento delle ruote: agisce sui
freni delle ruote motrici e sul motore. Consente
inoltre di migliorare la stabilità direzionale del
veicolo quando si accelera.
Controllo dinamico di stabilità
(CDS)
In caso di scarto tra la traiettoria seguita
dal veicolo e quella voluta dal guidatore, il
sistema CDS controlla ogni ruota ed agisce
automaticamente sul freno di una o più ruote
e sul motore per riportare il veicolo nella
traiettoria desiderata, nei limiti delle leggi
fisiche.
Assistenza alla frenata
d'emergenza (AFU)
Questo sistema consente, in caso
d'emergenza, di raggiungere più in fretta la
pressione ottimale di frenata, e quindi di ridurre
la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'efficacia della frenata.
Antibloccaggio delle ruote (ABS)
e ripartitore elettronico di frenata
(REF)
Questo sistema aumenta la stabilità e la
maneggevolezza del veicolo in frenata e
contribuisce ad un miglior controllo in curva,
in particolare su fondo stradale dissestato o
scivoloso.
L'ABS impedisce il bloccaggio delle ruote in
caso di frenata di emergenza.
Il REF garantisce una gestione integrale della
pressione di frenata, ruota per ruota.
Sistema di assistenza
alla motricità sulla neve
(Intelligent Traction Control)
Il veicolo dispone di un sistema di partenza
assistita sulla neve: l'Intelligent Traction
Control .
Questa funzione automatica permette di rilevare
in permanenza le situazioni di scarsa aderenza
che possano rendere difficoltoso l’avviamento
e l’avanzamento del veicolo sulla neve fresca e
profonda o sulla neve compatta.
In queste situazioni, l' Intelligent Traction
Control limita il pattinamento delle ruote
anteriori per ottimizzare la motricità e il
controllo della traiettoria.
In condizioni particolarmente difficili
(neve profonda, fango, …), potrebbe rendersi
utile disattivare temporaneamente i sistemi
di controllo dinamico di stabilità e di
antipattinamento delle ruote per far pattinare le
ruote e ritrovare l’aderenza.
Si consiglia di ricollegare il sistema appena
possibile.
Su strada con scarsa aderenza i pneumatici da
neve sono vivamente sconsigliati.
Programma elettronico di stabilità (ESC:
Electronic Stability Control) che comprende i
seguenti sistemi :
-
an

tibloccaggio ruote (ABS) e ripartitore
elettronico di frenata (REF),
-
a
ssistenza alla frenata d'emergenza (AFU),
-
an

tipattinamento delle ruote (ASR),
-

c

ontrollo dinamico di stabilità (CDS).
Sicurezza

137
5008_it_Chap07_securite_ed01-2015

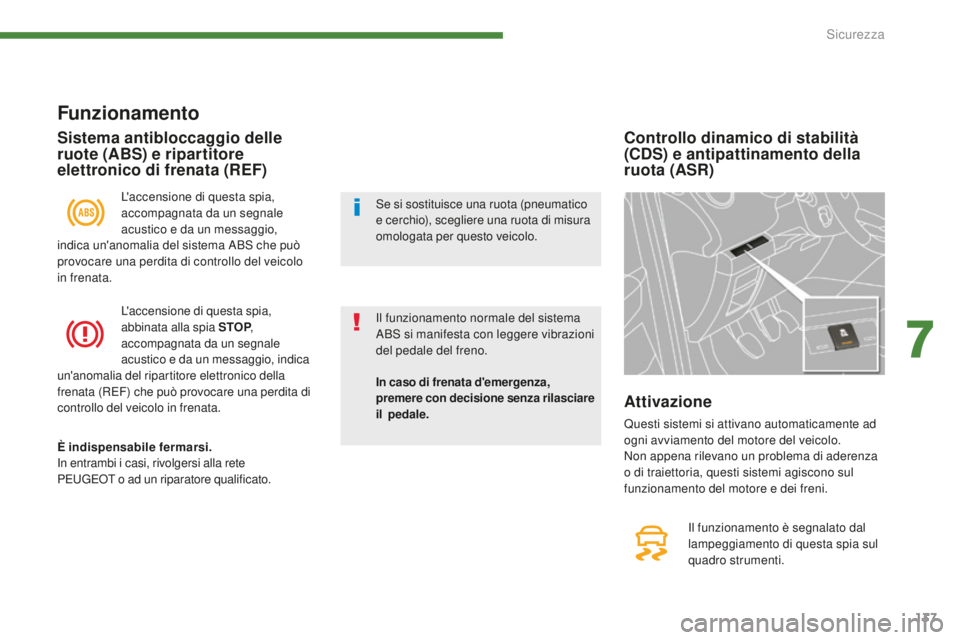

Funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio,
indica un'anomalia del sistema ABS che può
provocare una perdita di controllo del veicolo
in frenata.
L'accensione di questa spia,
abbinata alla spia STOP ,
accompagnata da un segnale
acustico e da un messaggio, indica
un'anomalia del ripartitore elettronico della
frenata (REF) che può provocare una perdita di
controllo del veicolo in frenata.
È indispensabile fermarsi.
In entrambi i casi, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Sistema antibloccaggio delle
ruote (ABS) e ripartitore
elettronico di frenata (REF)
In caso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.
Controllo dinamico di stabilità
(CDS) e antipattinamento della
ruota (ASR)
Il funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.
Il funzionamento normale del sistema
ABS si manifesta con leggere vibrazioni
del pedale del freno. Se si sostituisce una ruota (pneumatico
e cerchio), scegliere una ruota di misura
omologata per questo veicolo.
7
Sicurezza

138
5008_it_Chap07_securite_ed01-2015

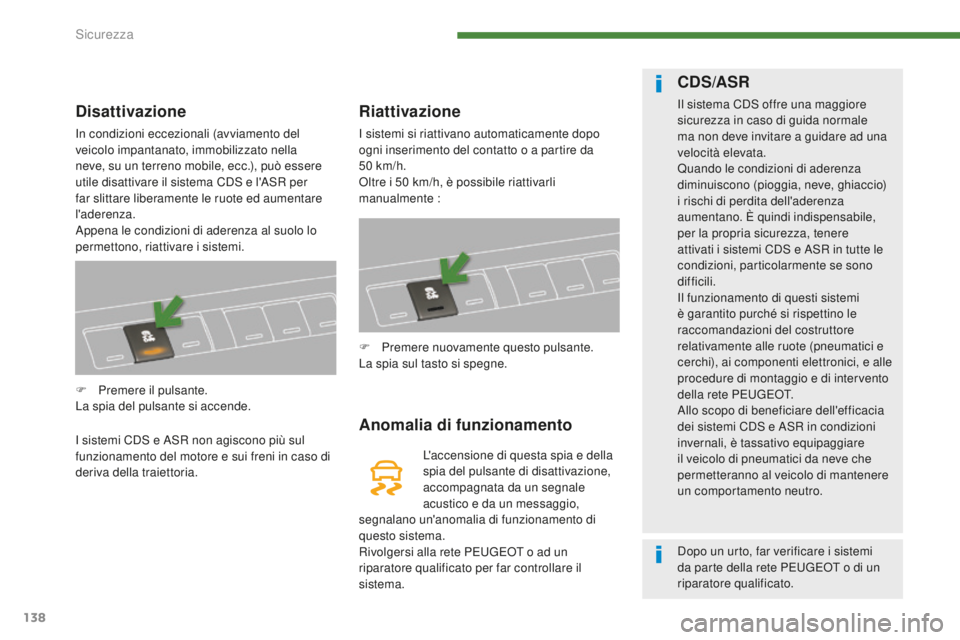

Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella
neve, su un terreno mobile, ecc.), può essere
utile disattivare il sistema CDS e l'ASR per
far slittare liberamente le ruote ed aumentare
l'aderenza.
Appena le condizioni di aderenza al suolo lo
permettono, riattivare i sistemi.
F
P
remere il pulsante.
La spia del pulsante si accende.
I sistemi CDS e ASR non agiscono più sul
funzionamento del motore e sui freni in caso di
deriva della traiettoria.
Riattivazione
I sistemi si riattivano automaticamente dopo
ogni inserimento del contatto o a partire da
50


km/h.
Oltre i 50
km/h, è possibile riattivarli
manualmente :
Anomalia di funzionamento
L'accensione di questa spia e della
spia del pulsante di disattivazione,
accompagnata da un segnale
acustico e da un messaggio,
segnalano un'anomalia di funzionamento di
questo sistema.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per far controllare il
sistema. F

P

remere nuovamente questo pulsante.
La spia sul tasto si spegne.
CDS/ASR
Il sistema CDS offre una maggiore
sicurezza in caso di guida normale
ma non deve invitare a guidare ad una
velocità elevata.
Quando le condizioni di aderenza
diminuiscono (pioggia, neve, ghiaccio)
i rischi di perdita dell'aderenza
aumentano. È quindi indispensabile,
per la propria sicurezza, tenere
attivati i sistemi CDS e ASR in tutte le
condizioni, particolarmente se sono
difficili.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneumatici e
cerchi), ai componenti elettronici, e alle
procedure di montaggio e di intervento
della rete PEUGEOT.
Allo scopo di beneficiare dell'efficacia
dei sistemi CDS e ASR in condizioni
invernali, è tassativo equipaggiare
il veicolo di pneumatici da neve che
permetteranno al veicolo di mantenere
un comportamento neutro.
Dopo un urto, far verificare i sistemi
da parte della rete PEUGEOT o di un
riparatore qualificato.
Sicurezza

139
5008_it_Chap07_securite_ed01-2015
Spia cintura di sicurezza anteriore
non allacciata / volutamente sganciata
Per agganciare
F Tirare la cinghia, poi inserire la parte terminale nel dispositivo d'aggancio.
F

C
ontrollare il corretto aggancio con una
prova di trazione della cinghia.
Regolazione in altezza
F Per trovare il punto d'aggancio, afferrare il comando A e farlo scorrere fino alla prima
tacca.
A contatto inserito, questa spia si
accende sul display delle spie cinture
di sicurezza e dell'airbag frontale
passeggero, quando il guidatore e/o
il passaggero anteriore non hanno allacciato la
cintura di sicurezza.
A partire da circa 20
km/h e per due minuti, questa
spia lampeggia accompagnata da un segnale
acustico. Trascorsi i due minuti, questa spia resta
accesa fino a quando il guidatore e/o il passeggero
anteriore non allacciano la cintura di sicurezza.
Per sganciare
F Premere il pulsante rosso della parte
terminale.
F

A
ccompagnare l'avvolgimento della cintura
di sicurezza.

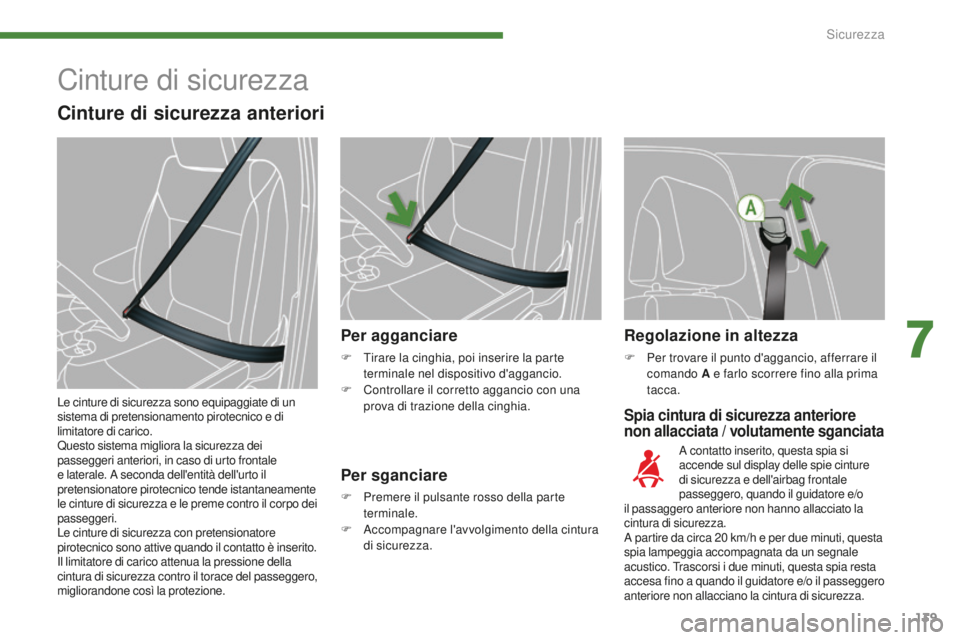

Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza dei
passeggeri anteriori, in caso di urto frontale
e laterale. A seconda dell'entità dell'urto il
pretensionatore pirotecnico tende istantaneamente
le cinture di sicurezza e le preme contro il corpo dei
passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è inserito.
Il limitatore di carico attenua la pressione della
cintura di sicurezza contro il torace del passeggero,
migliorandone così la protezione.
7
Sicurezza
