2016 PEUGEOT 5008 adblue

.
5008_it_Chap00a_sommaire_ed01-2015
Indicatori di direzione 135
Segnale d'emergenza 1 35
Avvisatore acustico
1

35
Sistema ESC

1
36
Cinture di sicurezza
1

39
Airbag


143
Sicurezza
Consigli di guida 1 47
Avviamento-spegnimento del motore 1 48
Freno di stazionamento elettrico

1
51
Partenza assistita in salita/discesa
1

55
Visualizzazione dei dati di guida (head up display)


158
"Distance alert"
1

60
Limitatore di velocità
1

63
Regolatore di velocità
1

66
Cambio manuale
1

69
Cambio pilotato
1

70
Cambio automatico

1
75
Indicatore di cambio marcia
1

79
Stop & Start

1
80
Segnalazione pneumatici sgonfi

1
83
Assistenza al parcheggio
1

85
Telecamera di retromarcia

1
87
Misura dello spazio disponibile

1
88
Guida
Emergenza o Assistenza 2 70
WIP Nav+ 2 73
WIP Sound

3
29
Audio e telematica
Indice alfabetico
Serbatoio del carburante 1 91
Posizionamento obbligato della pistola nel bocchettone di rifornimento carburante
(Diesel)


194
Mancanza di carburante (Diesel)
1

95
Apertura del cofano motore

1
96
Vani motori benzina

1
97
Vani motori Diesel

1
98
Verifica dei livelli

1
99
Controlli


202
Additivo AdBlue
®, e sistema SCR 2 04
(Diesel BlueHDi) 20 4
Verifiche
Attrezzatura di bordo 2 12
Kit di riparazione provvisoria pneumatici 2 14
Sostituzione di una ruota

2
23
Catene da neve

2
30
Sostituzione di una lampadina
2

31
Sostituzione di un fusibile
2

37
Batteria 12
V
2
44
Modalità economia d'energia

2
47
Sostituzione di una spazzola del tergicristallo
2

48
Traino del veicolo

2
48
Dispositivo di traino con rotula smontabile senza attrezzo (RDSO)

2
50
Traino di un rimorchio

2
52
Montaggio delle barre del tetto

2
54
Schermo di protezione freddo

2
55
Accessori


256
Informazioni pratiche
Motorizzazioni benzina 2 58
Masse benzina 2 59
Motorizzazioni Diesel
26

1
Masse Diesel
26

3
Dimensioni


267
Elementi d'identificazione
2

68
Caratteristiche tecniche
Sommario

5
5008_it_Chap00b_vue-ensemble_ed01-2015
Interno
Seggiolini classici per bambini 115-126
Seggiolini ISOFIX per bambini 1 27-133
Sicurezza bambini
1

34
Tavolino ripiegabile
1

03
Contenitori nel pianale sotto ai piedi

1

03
Sistemi Multimediali posteriori
2

14-223
Attrezzatura di bordo

2

12-213
Accesso al serbatoio dell'AdBlue® 20 9 - 2 11 Tendine laterali
1
14
Allestimenti del bagagliaio
1
08-114
-
t

endina copribagagli
-

r

ete di contenimento per carichi alti
-

r

ete di contenimento per bagagli
-


ganci
-

p

resa accessori 12

V
-

v

ano portaoggetti
Illuminazione del bagagliaio
9
8
Multimedia posteriore
1
04-105
Sedili posteriori della 2ª fila

7
3 -75
Pianale rigido
7

5
Accesso alla 3ª fila

7
5
Sedili posteriori della 3ª fila

7
6 -77 Cinture di sicurezza
1

39-142
Tappetini
1
02
Cassettino portaoggetti
1
03
A ir bag 143 -146
Disattivazione Airbag frontale passeggero
1 17, 144
Sedili anteriori

6
8 -71
-


manuali
-


elettrici
-


appoggiatesta
-


lombare
-
riscaldati
Sedili in posizione tavolino, trasporto di oggetti lunghi

7
2
.
Vista d'insieme

11
5008_it_Chap00b_vue-ensemble_ed01-2015

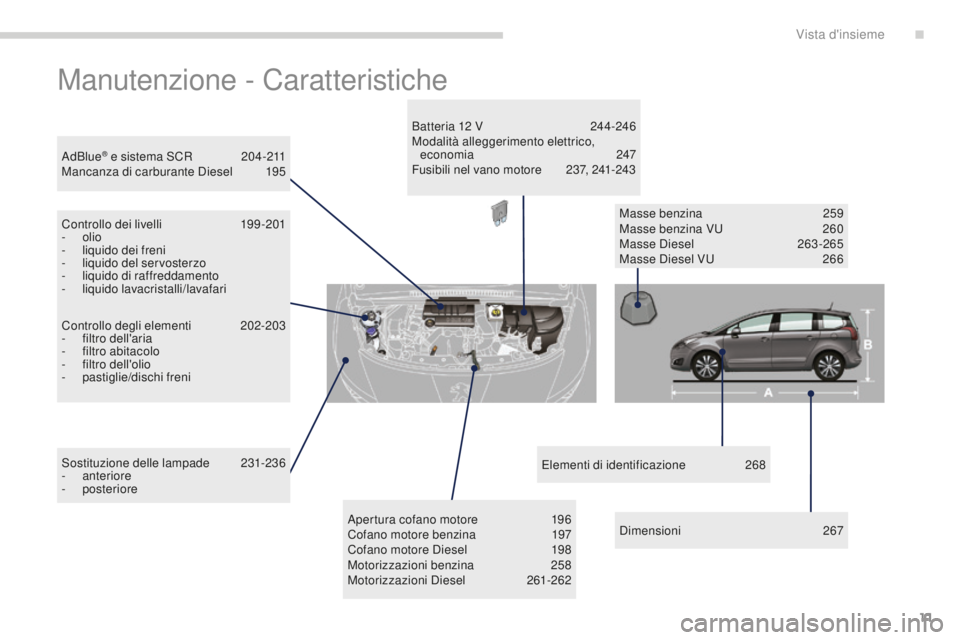

Manutenzione - Caratteristiche
Controllo degli elementi 202-203
- f iltro dell'aria
-

f
iltro abitacolo
-

f
iltro dell'olio
-
p

astiglie/dischi freni
AdBlue
® e sistema SCR 2
04-211
Mancanza di carburante Diesel 1 95
Controllo dei livelli
1

99-201
-


olio
-

l

iquido dei freni
-
l

iquido del servosterzo
-

l

iquido di raffreddamento
-
li

quido lavacristalli/lavafari
Sostituzione delle lampade
2

31-236
-


anteriore
-


posteriore Masse benzina
2

59
Masse benzina VU

2
60
Masse Diesel
26

3-265
Masse Diesel VU

2
66
Batteria 12
V
2
44-246
Modalità alleggerimento elettrico, economia 247
Fusibili nel vano motore 2 37, 241-243
Apertura cofano motore

1
96
Cofano motore benzina

1
97
Cofano motore Diesel

1
98
Motorizzazioni benzina
2

58
Motorizzazioni Diesel
26

1-262Elementi di identificazione
2

68
Dimensioni
2

67
.
Vista d'insieme

14
5008_it_Chap01_controle-marche_ed01-2015

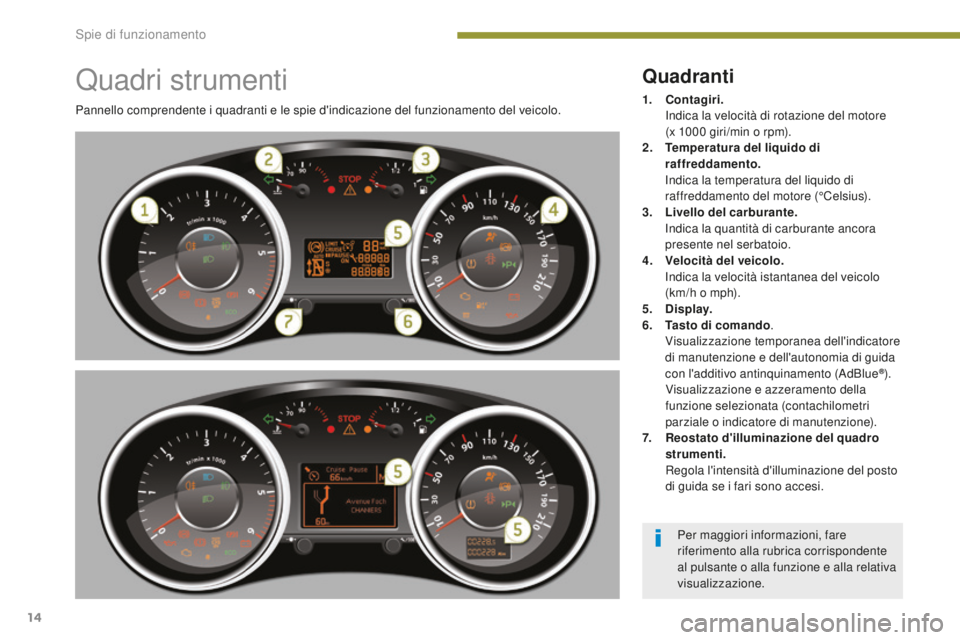

Quadri strumenti
Pannello comprendente i quadranti e le spie d'indicazione del funzionamento del veicolo.
Quadranti
1. Contagiri. I
ndica la velocità di rotazione del motore
(x 1000
giri/min o rpm).
2.
T

emperatura del liquido di
raffreddamento.
I

ndica la temperatura del liquido di
raffreddamento del motore (°Celsius).
3.
L

ivello del carburante.
I

ndica la quantità di carburante ancora
presente nel serbatoio.
4.
V

elocità del veicolo.
I

ndica la velocità istantanea del veicolo
(km/h o mph).
5.
Di

splay.
6.
T

asto di comando .
V

isualizzazione temporanea dell'indicatore
di manutenzione e dell'autonomia di guida
con l'additivo antinquinamento (AdBlue
®). V
isualizzazione e azzeramento della
funzione selezionata (contachilometri
parziale o indicatore di manutenzione).
7.
R

eostato d'illuminazione del quadro
strumenti.
R

egola l'intensità d'illuminazione del posto
di guida se i fari sono accesi.
Per maggiori informazioni, fare
riferimento alla rubrica corrispondente
al pulsante o alla funzione e alla relativa
visualizzazione.
Spie di funzionamento

23
5008_it_Chap01_controle-marche_ed01-2015
Additivo AdBlue®
(Diesel BlueHDi) fissa all'inserimento
del contatto,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. L'autonomia di guida è compresa tra
600
e 2 400 km.Effettuare al più presto un rabbocco di additivo

AdBlue® : rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato oppure effettuare da soli
quest'operazione.
+ lampeggiante,
abbinata alla
spia SERVICE,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida.L'autonomia di guida è compresa tra
0

km e 600

km. Effettuare tassativamente
un rabbocco di additivo
AdBlue
® per evitare una panne : rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato oppure
effettuate da soli quest'operazione.
lampeggiante,
abbinata alla
spia SERVICE,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'impossibilità
di avviare il motore. Il serbatoio dell'additivo AdBlue
® è
vuoto : il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre effettuare
tassativamente
un rabbocco di additivo AdBlue® :
r
ivolgersi alla rete PEUGEOT o ad un riparatore
qualificato oppure effettuare da soli questa
operazione.
È tassativo aggiungere una quantità minima di
3,8

litri di AdBlue
® nel serbatoio.
Spia
accesaCausa Azioni/Osservazioni
Per effettuare il rabbocco o per ulteriori informazioni sull'additivo AdBlue
®, attenersi alla rubrica corrispondente.
1
Spie di funzionamento

204
5008_it_Chap09_verifications_ed01-2015

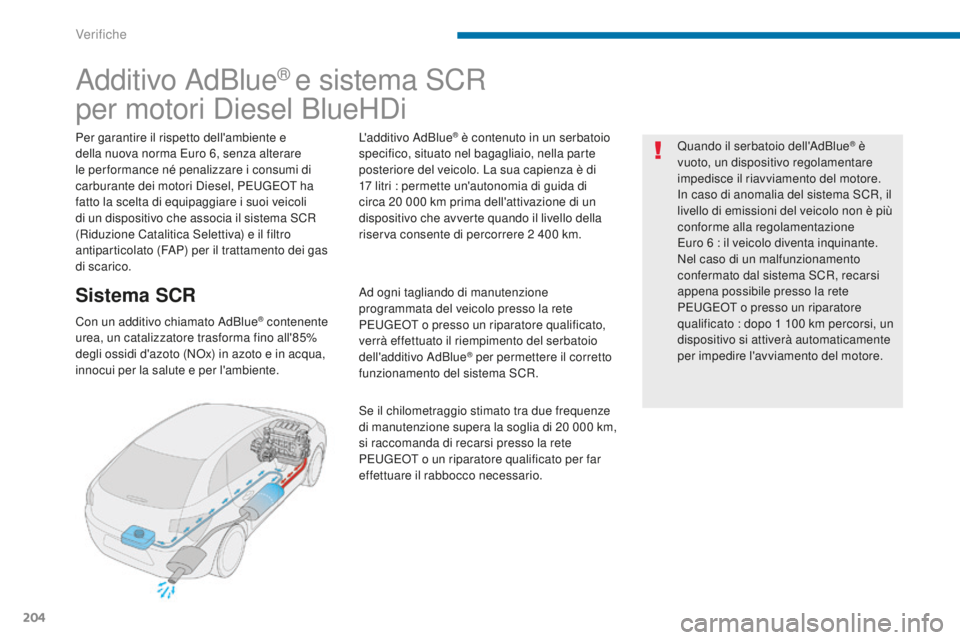

Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, PEUGEOT ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17

litri : permette un'autonomia di guida di
circa 20

000

km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2


400

km.
Ad ogni tagliando di manutenzione
programmata del veicolo presso la rete
PEUGEOT o presso un riparatore qualificato,
verrà effettuato il riempimento del serbatoio
dell'additivo AdBlue
® per permettere il corretto
funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20
000 km,
si raccomanda di recarsi presso la rete
PEUGEOT o un riparatore qualificato per far
effettuare il rabbocco necessario. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione
Euro 6

: il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
PEUGEOT o presso un riparatore
qualificato : dopo 1

100

km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
Verifiche

205
5008_it_Chap09_verifications_ed01-2015

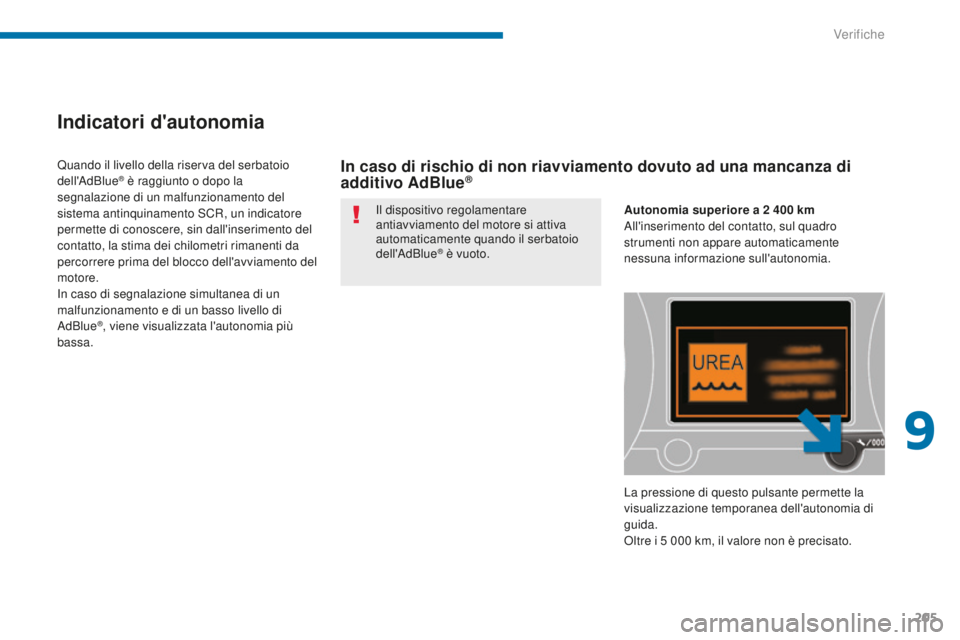

Indicatori d'autonomia
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Quando il livello della riserva del serbatoio
dell'AdBlue
® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa. Autonomia superiore a 2
400 km
All'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
La pressione di questo pulsante permette la
visualizzazione temporanea dell'autonomia di
guida.
Oltre i 5
000 km, il valore non è precisato.
In caso di rischio di non riavviamento dovuto ad una mancanza di
additivo AdBlue®
9
Verifiche

206
5008_it_Chap09_verifications_ed01-2015
Autonomia compresa tra 600 e 2 400 km
A ll'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1
500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300
km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente. Autonomia compresa tra 0
e 600 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es : "Aggiungere
additivo antinquinamento: Avviamento vietato
tra 600 km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Panne per mancanza di additivo AdBlue
®
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento : Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8

litri di AdBlue
® nel
serbatoio.
Per ulteriori informazioni sul rabbocco
di additivo AdBlue
®, attenersi alla
rubrica corrispondente.
Verifiche
